下载文档原格式
电镀锌工艺及其流程图：镀锌分为冷镀锌和热镀锌。
冷镀锌是化学镀锌，厚度只能达到8微米左右。
热镀锌又称热浸镀锌，是把镀件放在熔化的锌池内，靠机械附着力粘附在工件上。

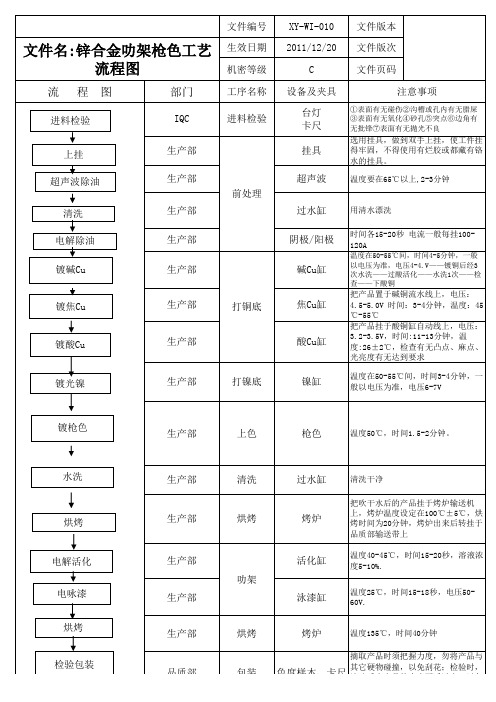

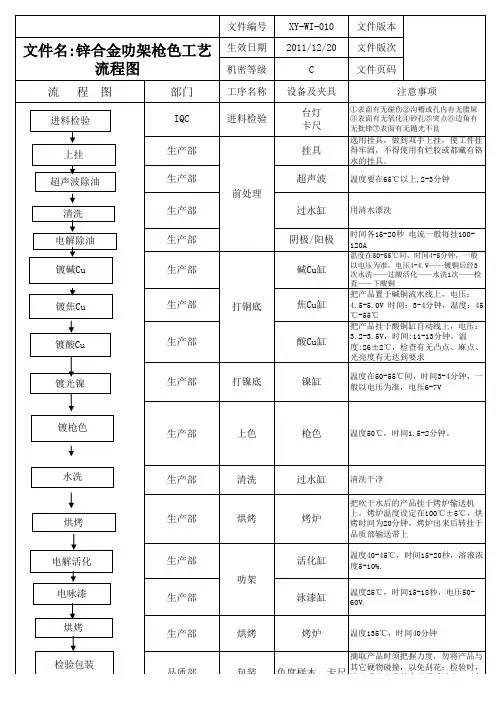

热镀锌的厚度可达200微米，防腐寿命远大于冷镀锌原材料镀锌区分：1. 热浸锌（表面是灰色）2. 电镀锌（表面是锌色花纹）零件镀锌区分：1. 电镀锌：电化学工艺2. 机械镀锌：机械工艺电镀锌在操作工艺区分：1. 挂镀锌2. 滚镀锌电镀锌在化学药水区分：1. 酸性镀锌: (再分为钾系与铵系)2. 碱性镀锌: (再分为有氰, 与无氰)电镀锌在环保上区分：1. 三价铬环保钝化2. 六价铬不环保钝化电镀锌在钝化颜色上区分:1. 彩色钝化2.本色钝化(白色钝化)3. 蓝色钝化4.黑色钝化5.绿色钝化常用表面处理工艺流程（1）钢铁件电镀锌工艺流程┌酸性镀锌除油→ 除锈→ │ → 纯化→ 干燥└碱性镀锌（2）钢铁件常温发黑工艺流程┌ 浸脱水防锈油││ 烘干除油→除锈→常温发黑→│ 浸肥皂液——→ 浸锭子油或机油││└浸封闭剂（3）钢铁件磷化工艺流程除油→除锈→表调→磷化→涂装（4）ABS/PC塑料电镀工艺流程除油→ 亲水→ 预粗化（PC≥50%）→ 粗化→ 中和→ 整面→ 活化→ 解胶→ 化学沉镍→ 镀焦铜→ 镀酸铜→ 镀半亮镍→ 镀高硫镍→ 镀亮镍→ 镀封→ 镀铬（5）PCB电镀工艺流程除油→ 粗化→ 预浸→ 活化→ 解胶→ 化学沉铜→ 镀铜→ 酸性除油→ 微蚀→ 镀低应力镍→ 镀亮镍→ 镀金→ 干燥（6）钢铁件多层电镀工艺流程除油→ 除锈→ 镀氰化铜→ 镀酸铜→ 镀半亮镍→ 镀高硫镍→ 镀亮镍→ 镍封→ 镀铬（7）钢铁件前处理（打磨件、非打磨件）工艺流程1、打磨件→ 除蜡→ 热浸除油→ 电解除油→ 酸蚀→ 非它电镀2、非打磨件→ 热浸除油→ 电解除油→ 酸蚀→ 其它电镀（8）锌合金件镀前处理工艺流程除蜡→ 热浸除油→ 电解除油→ 酸蚀→ 镀碱铜→ 镀酸铜或焦磷酸铜→ 其它电镀（9）铝及其合金镀前处理工艺流程除蜡→热浸除油→电解除油→酸蚀除垢→化学沉锌→ 浸酸→ 二次沉新→ 镀碱铜或镍→ 其它电镀除蜡→热浸除油→电解除油→酸蚀除垢→铝铬化→ 干燥→ 喷沫或喷粉→ 烘干或粗化→ 成品除蜡→热浸除油→电解除油→酸蚀除垢→阳极氧化→ 染色→ 封闭→ 干燥→ 成品（10）铁件镀铬工艺流程：除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀→ 预镀碱铜→ 酸性光亮铜（选择）→ 光亮镍→ 镀铬或其它除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀→ 半光亮镍→ 高硫镍→ 光亮镍→ 镍封（选择）→ 镀铬（11）锌合金镀铬工艺流程除蜡→ 热浸除油→ 阴极电解除油→ 浸酸→ 碱性光亮铜→ 焦磷酸铜（选择性）→ 酸性光亮铜（选择性）→ 光亮镍→镀铬（12）电叻架及染色工艺流程前处理或电镀→ 纯水洗（2-3次）→预浸→ 电叻架→ 回收→ 纯水洗（2-3次）→ 烘干→ 成品。
锌焙烧矿浸出工艺操作规程1范围本工艺操作规程包括锌生产中焙烧矿浸出时工艺流程、基本原理、原材料及其质量要求、工艺操作条件、岗位操作法、产出物料及其质量要求、主要技术经济指标和主要设备。
2焙烧矿浸出工艺流程，见图1。
3基本原理浸出是从固构物料中溶解一种或几种组分进入溶液的过程。
锌冶炼的中性浸出是将原料中的锌化合物大部分溶解并借水解法除去铁、砷、锑、锗等部分杂质。
而酸性浸出是在允许的条件下，最大限度把中性浸出渣中的锌化合物继续溶解，使锌进入溶液，其化学反应如式(1)~( 3):ZnO+H2SO4=ZnSO4+H2O ................................ ( 1)2FeSC4+ Mn0 2+2H2SO4=Fe2 (SO4)3+MnSO4+2H2O (2)Fe2 (S04)3+6H2O=2Fe (OH) 3；+3H2SO4 .............................. ( 3)锌烧焙矿图1锌焙烧矿浸出工艺流程图4原材料及其质量要求4.1锌焙烧矿化学成份（%）Zn 55~60 Sb w 0.15 SiO2 可w 2.50 Fe 可3.0~5.0Pb w 1.50 As< 0.30 Ge< 0.005 Zn 可》91.00 F+CI v 0.02粒度要求—200目时不小于80%,—80耳100%。
4.2 锌电解废液（g/L）Zn 40~50, H2SO4 150~200。
4.3锰矿浆锰矿浆液:固=40~50:1 锰矿浆颜色为黑色,浆化后粒度不大于5mm。
4.43#聚凝剂聚丙烯酰胺含量为8%。
4.5焙烧矿酸浸滤液（g/L）Zn 100~130,含固量w 5,湿度，抽干开裂。
4.6氧化锌中性浓缩上清液（g/L）含固量w 5, PH 值5.0~5.2, Zn 100~130As w 0.008, Sb w 0.008, Ge w 0.008。
4.7 贫镉液（g/L）Zn100~120, Cd 0.05~0.15清亮,不带黑色。
炼锌工艺操作规程本规程规定了湿法炼锌工艺生产流程，生产技术条件和技术操作标准。
适用于炼锌分厂使用制酸、林东分厂生产的焙砂生产锌锭。
浸出1.1工艺目的及原理1.1.1中性浸出目的是最大限度地将焙砂中的锌浸出来，将其中有害杂质如砷、锑、铁、锗等除去。
1.1.2浸出过程的主要反应：ZnO + H2SO4=ZnSO4+H2O2FeSO4+MnO2+ H2SO4= Fe2(SO)3+MnSO4+H2OFe2(SO)3+H2O=2Fe(OH)3+ H2SO4As2(SO4)3+3 ZnO+3H2O=As2O3·3H2O+ 3ZnSO4Sb2(SO4)3+3 ZnO+3H2O=Sb2O3·3H2O+ 3ZnSO41.2工艺流程1.4.1 中性浸出1.4.1.1 始酸40-60g/l1.4.1.2终点PH 5.0-5.4 1.4.1.3反应温度60-75℃1.4.1.4反应时间1.0-1.5h 1.4.2 预中和1.4.2.1始酸25-35g/l1.4.2.2终酸8-15g/l1.4.2.3反应温度60-75℃1.4.2.4反应时间1.0-1.5h 1.4.3高酸浸出1.4.3.1 始酸130-150g/l 1.4.3.2终酸40-70 g/l1.4.3.3反应温度90℃以上1.4.3.4反应时间3-5h1.4.4 低污染沉矾1.4.4.1始酸10-18g/l1.4.4.2终点Fe≤3.5g/l 1.4.4.3反应温度90-95℃1.4.4.4反应时间4h1.5岗位操作规程1.5.1中性浸出岗位1.5.1.1连续生产前，首先检查流量计、中浸槽、给料机、压缩空气是否处于正常状态，确认正常后方可进行连续生产，同时通知上料岗位做好给料准备，3#剂岗做好给3#剂准备。
1.5.1.2往氧化槽内按一定比例连续打入沉矾溢流和废电解液，并视亚铁量加入一定量的二氧化锰或阳极泥，每小时分析一次氧化液的酸度，根据生产情况控制在40-60 g/l之间，含铁控制在1-3 g/l。
PM-705三价环保黑锌钝化工艺简介1. PM-705三价环保黑锌钝化工艺是一种完全环保型钝化产品。
适合滚镀、挂镀，酸锌、碱锌，钝化层呈高光泽深黑色。
2. PM-705不含六价铬及氧化剂，防锈性能好，应用及操作非常容易，抗腐蚀能力强，在锌层厚度达到8微米以上时，中性盐雾大于72小时。
3．PM-705工作液寿命特长,可不断添加补充消耗.。
处理过程:镀锌—3次水洗—硝酸出光—3次水洗—PM-705钝化—3次水洗—封闭—干燥使用方法:PM-705A 100mL/LPM-705B 100mL/LPM-705C 80-100mL/L温度20-40℃PH 1.6-2.2(用硝酸或氢氧化钠调)时间5-25秒注:PM-705A,PM-705B与PM-705C在浓缩状态下不能混合!不能使用不锈钢挂具或容器!消耗量:PM-705A:PM-705B:PM-705C按1:1:1添加每毫升处理2-3平方分米表面积的产品(建议按处理面积进行定期补充。
由于受实际的使用操作条件和工件复杂程度影响，对处理不同部件需要按现场调整补充)注意事项镀锌层厚镀要在6-8微米钝化层必须满足干燥温度和时间的固化，放置24小时后方可测盐雾。
由于电镀种类，光亮剂的不同，处理后的镀膜会有所不同。
钝化长期使用后，钝化膜色泽不均匀，耐蚀性下降时，应更新部分或重新配制。
处理的部件建议根据形状和尺寸来改变处理时间。
水洗时为了防止伤痕需要缓慢摇动搅拌。
钝化时出现的不良效果建议：不良效果原因处理方法A，B剂过少添加A，B剂表面浮灰钝化时间过长缩短钝化时间没有过封闭剂过封闭剂C 剂过少添加C剂表面露锌 PH值太低调整PH值镀层太薄增加电镀时间钝化时间过长缩短钝化时间A，B剂不足添加A，B剂表面棕黄色 PH值偏高或偏低调整PH值未过封闭剂过封闭剂包装储存： 25/桶储存有效期：2年声明：此说明书内所有有关于本公司产品的建议，是以本公司信赖的实验资料作为标准，因各从业者在操作及设备上有所差异，故本公司不能保证及不负责任何不良后果，此说明书内所有的内容也不能作为侵犯版权的证据。
一、各厂人员编制（附表1）二、镀锌工艺流程图（附图1）三、酸洗工序酸洗组长的职责范围：①组织协调好本组人员做好酸洗工序的工作。
②按照质量控制与管理制度做好黑管进厂检验及对调入车间在酸洗前拆包检验，③交接班时了解钢管的规格、件数。
按生产科下的排产单安排酸洗。
了解设备的运转情况。
④严格按照工艺规程规定的酸洗方法、酸洗液浓度、温度、时间、翻动次数、盐酸配制、溶剂添加、过滤等操作。
⑤做好本工序焊管检测工作。
⑥做好交接班的记录和各种报表的填写。
酸洗工职责范围:⑴认真检查钢管规格，测量钢管外径、壁厚长度。
按生产科下达的排产单依次生产。
⑵严格按工艺规程规定的酸洗方法、酸洗液浓度、温度、时间、翻动次数进行操作。
⑶按酸洗液浓度的不同依次把钢管吊入进行酸洗。
⑷将钢管妥善地放入槽内，酸洗好后吊出槽外要倾斜地排出酸液。
⑸随时与前后工序联糸，保证前后钢管生产平衡，确保正常生产。
⑹交接班时双方必须交待及听清楚酸槽及其它设备的使用情况、钢管规格及数量，按照规定交下班足以酸洗好的钢管数量，以使接班工人立即生产。
⑺做好车间卫生.焊管质量入车间检验（由酸洗工负责）（一）焊管质量要求：(依据质量控制与管理制度)1、钢管表面要光滑，不允许有折叠、裂缝、重皮、分层、搭焊等缺陷存在，允许有壁厚负偏差范围的划伤，不允许有严重划伤、焊缝错位、烧伤和结疤。
2、内焊缝质量：焊筋牢固，粗细均匀，呈铁丝状，内焊筋高于0.5毫米。
3、外径和椭圆度符合下表规定椭圆度及外径允许偏差附表2 单位MM4、定尺长度：6米；公差范围：4分—2寸在0—5毫米内，2.5—4寸在0----10毫米内，5---8寸在0---15毫米范围内。
5、弯曲度：钢管应为使用性平直，最大偏差为1‰。
6、管头质量：管头无毛刺，管端头截面与中心线垂直，无斜面，偏差应小于3度。
（二）焊管检验方法:⑴开口：检查管头是否有开割现象。
⑵裂缝：锤震后目测，焊筋处有无开裂现象。
⑶接头：观看同一只管上是否有对接现象。
十万吨常规湿法炼锌工艺流程简介及小金属回收十万吨常规湿法炼锌工艺流程简介及小金属回收一、工艺流程锌精矿焙烧余热锅炉烟气焙砂烟尘球磨两段浸出收尘送制酸浓密机压滤液浸出液干燥回转窑挥发三段净化新液Cu 、Cd 渣Co 渣电解熔铸锌锭（出售）镉回收海绵镉铜渣酸洗沉钴钴精矿氧化锌烟尘多膛焙烧中性浸出浸出液浸出渣酸性浸出浸出液铅渣送铅厂氧化锌送氧化锌系统铟绵浸出萃取铟锭（出售）压团粗镉熔铸蒸馏精镉铸锭镉锭（出售）窑渣酸底流浮选银精矿磁选焦粉铁粉尾渣浮选Au 、Ag 、Cu 等电解熔铸蒸汽余热发电水解二、原料：一般锌矿石含锌量太低，不能直接还原处理，需要首先富集。
锌矿的富集或选矿通常在矿石像粗粒浸染状锌矿物或赋存在低密度脉石中锌-铅矿物容易处理。
它们首先需要破碎，通常在地下用颚式、旋回或圆锥破碎，然后用球磨或棒磨机麻到75~150μm （100 目~200目），再将破碎和筛分的矿石在重介质圆锥、跳汰机和摇床上处理。
在单锌矿石的情况下，通常用硫酸铜进行浮选，使疏水锌矿石颗粒粘附近到上升气泡。
浮选的锌精矿含锌50%~60%。
三、焙烧：焙烧系统由备料工段和焙烧工段两部分组成。
备料工段包括：锌精矿贮存、筛分、破碎（松散）等作业，为沸腾炉提供合格精矿。
焙烧工段包括：焙烧、烟气余热回收、焙砂冷却、焙砂磨细等工序。
锌精矿仓长120m，宽30m，采用半地下仓，内设3台5t抓斗桥式起重机、3台定量给料机。
精矿贮期30天。
锌精矿由汽车或火车运至仓内后，采用桥式抓斗起重机上矿，由定量给料机配料后，经胶带输送机送往转运站。
焙烧车间配置一台109m2鲁奇式沸腾焙烧炉。
焙烧温度控制在890℃左右。
焙烧炉沸腾层内设有冷却盘管，回收多余反应热，产生的蒸汽并入热力管网。
为了控制焙烧炉温度，炉内还设有自动喷水装置以便降低沸腾层温度。
主要技术经济指标年处理精矿量 198170t/a（干基）年工作日 330d沸腾焙烧炉床面积 109m2沸腾焙烧炉床能率5.5t/m2·d沸腾层高度 1m沸腾层线速度 0.56m/s锌可溶率 94.29%脱硫率 93.15%焙砂产量 84300t/a焙砂含锌 59.64%焙砂含硫 1.31%其中硫化物硫 0.38%烟尘产量： 88230t/a烟尘含锌 56.99%烟尘含硫 3.45%其中硫化物硫 1.23%焙烧温度890±20℃左右烧减率 87.06%鼓风量 48630m3/h焙烧炉出口烟气量 49300m3/h其中SO2浓度 9.551%锌焙烧回收率 99.5%四、浸出浸出工艺概述1备料焙砂用压缩空气输送到浸出厂房内的料仓，由料仓锥底排出经星型给料器、称量给料机、正反转螺旋给料机，将焙砂送入氧化槽和中性浸出槽内。
行政部门员工生产工艺学习指南紫金有色金属有限公司二0一一年四月目录公司简介 (1)10万吨/年锌冶炼整体生产网 (2)焙烧制酸生产工艺简介 (3)浸出生产工艺简介 (7)净化生产工艺简介 (12)电解生产工艺简介 (14)锌粉生产工艺简介 (16)熔铸生产工艺简介 (16)综合回收生产工艺简介 (17)水汽车间生产工艺简介 (21)紫金有色金属有限公司是紫金矿业集团控股子公司，公司成立于2004年10月，注册资本3.75亿元，现有总资产27.6亿元，员工2500余人。
地处工业园区，是国内大型有色金属冶炼企业，自治区重点工业企业，自治区循环经济发展示范企业，也是首批通过国家工业和信息化部全国《铅锌行业准入条件》审核的8户铅锌企业之一。
公司的20万吨/年锌冶炼工艺采用热酸浸出—低污染沉矾除铁湿法炼锌工艺，目前公司已具备年产锌锭22万吨、硫酸40万吨的产能，年产值可达40亿元以上。
控股公司紫金矿业集团股份有限公司（A+H）是一家以黄金及基本金属矿产资源勘查和开发为主的高新技术效益型特大国际矿业集团，是中国最大的黄金生产企业和中国控制金属矿产资源最多的企业之一。
（H股票代码：2899,A 股票代码：601899）。
公司积极开展矿产资源整合和风险勘探工作，目前紫金在当地控股矿山一座，参股矿山一座，控制锌资源金属量300多万吨，原料自给率可达50%以上；现有矿权17个，矿权面积1000余平方公里。
公司始终将科学管理、安全环保、节能减排和发展循环经济作为企业可持续发展及构建和谐企业的核心来抓，成立了技术研发中心，已对伴生的铜、镉、钴、铅银等有价金属全部实现了综合回收利用，对饱和蒸汽实施了余热发电项目，建成了水污染和尾气在线监控系统，在国内首次成功应用离子液尾气吸收技术，使公司尾气排放在达到国家一级排放标准的基础上再减少了2/3的尾气排放量，成为内蒙古自治区循环经济示范企业，公司技术研发中心被认定为自治区级技术中心，巴彦淖尔市“环境友好型企业”，公司先后荣获“科技进步一等奖”、自治区“科技进步三等奖”。
