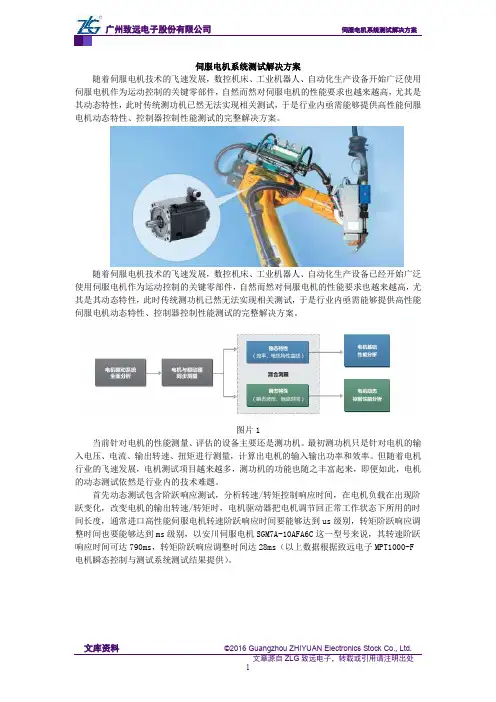

伺服电机系统测试解决方案

伺服电机检测方法伺服电机是一种智能化运动控制系统的核心部件，通常被用于机器人、自动化设备、工业机器人等领域中。

伺服电机相比传统马达发动机等，具有高速、高精度、高稳定性等特点，适用性广，因此受到越来越多企业的欢迎。

伺服电机作为运动控制系统的核心部件之一，需要保证其运行稳定可靠，否则可能导致设备损坏，带来更大的风险。

因此，对于伺服电机的检测方法尤为重要，检测流程应尽可能细致、详细，以便于发现潜在的问题。

1.外观检查：首先需要对伺服电机的外观进行检查，包括电机外壳、电机轴、电机输出轴和电机连接线等，确保它们完好无损、坚固耐用。

2.电气参数检测：检查伺服电机的各项电气参数是否与规格书的要求相符，包括电感、电阻、电压、频率等参数。

这些参数可以通过万用表或其他测试仪器来进行检测。

3.运动控制检测：伺服电机是通过数码控制器来实现运动控制的，因此需要对数码控制器进行检查。

检查数码控制器的输出信号是否正确，以及控制信号是否正常。

4.负载反馈检测：伺服电机通常配备有负载反馈装置，负载反馈装置能够提供运动控制系统所需要的实时反馈信号。

因此，需要对负载反馈装置进行检测，保证其正常工作。

负载反馈装置检测需要通过实验数据进行比较，以检测其准确性。

5.振动检测：伺服电机的振动能够反映出伺服电机是否平稳运行。

因此，需要对伺服电机的振动进行检测，以判断是否存在共振点或振动异常问题。

6.温度检测：伺服电机在运行状态下会产生一定的热量，因此需要对伺服电机的表面温度进行检测，确保其温度不会超过设定阈值。

总结对于伺服电机的检测方法，要综合考虑电气参数、运动控制、负载反馈、振动和温度等因素，以确保其稳定可靠的运行。

每次对伺服电机进行检测时，需要尽可能地详细记录测试数据和结果，以便于参考和分析。

同时，若发现任何潜在问题，应及时处理，以保证整个系统的可靠性和安全性。

伺服电机的定位精度测试方法在机械设计中，伺服电机是一种常见的驱动装置，其高精度的定位性能被广泛应用于各种行业。

而在生产和使用过程中，如何准确地测试伺服电机的定位精度成为了重要问题，因为测试结果直接关系到产品的质量和稳定性。

下面，本文将介绍两种常见的伺服电机定位精度测试方法，以供参考和借鉴。

一、激光干涉法激光干涉法是一种常用的测量方法，它基于激光光束与被测物体表面的反射光的干涉现象，计算出待测物体的距离或运动状态。

在测试伺服电机定位精度时，可以使用激光干涉仪器来测试。

测试步骤：1.安装测试系统：将激光干涉仪器安装在被测试的伺服电机附近，使其成为倾斜激光束的发射源。

2.测试样本设置：将测试样本与伺服电机连接，例如将测试样本与伺服电机轴对齐并夹持测试样本。

3.测试采集：启动伺服电机，使测试样本进行一系列的定位运动，例如沿一个直线或一个圆周运动，此时激光干涉仪器会记录下测试样本的运动轨迹。

4.数据处理：通过对激光干涉仪器所记录的运动轨迹数据进行分析和计算，可以得到伺服电机的定位精度数据。

二、码盘反馈法码盘反馈法是另一种常见的测试方法，它基于码盘测量被测伺服电机旋转的角度并反馈给控制系统，实现位置闭环控制。

在测试伺服电机定位精度时，可以使用码盘反馈仪器来测试。

测试步骤：1.安装测试系统：将码盘反馈仪器安装在被测试的伺服电机附近，使其能够测量伺服电机的旋转角度。

2.测试样本设置：将测试样本与伺服电机连接，例如将测试样本夹持在伺服电机的轴上。

3.测试采集：启动伺服电机，使测试样本进行一系列的定位运动，例如沿一个直线或一个圆周运动，此时码盘反馈仪器会记录下测试样本的位置数据。

4.数据处理：通过对码盘反馈仪器所记录的位置数据进行分析和计算，可以得到伺服电机的定位精度数据。

总结在测试伺服电机定位精度时，激光干涉法和码盘反馈法是两种常见的测试方法，它们都有各自的优缺点和适用范围。

具体选择哪种方法，需要根据测试需要和具体条件进行综合考虑。

伺服控制器性能测试及优化方法研究伺服控制器是一个关键的元件，用于控制机械运动的位置、速度和加速度。

它被广泛应用于工业、科研和家庭设备中。

伺服控制器的性能直接影响到机械系统的运动精度和稳定性。

因此，对伺服控制器的性能测试和优化方法进行研究具有重要的意义。

一、伺服控制器性能测试伺服控制器的性能测试可以分为静态和动态两个方面。

静态测试通常包括位置偏差、速度误差、加速度误差等参数的测试。

动态测试通常包括频率响应、相位延迟、阻尼比等参数的测试。

1. 静态测试某品牌伺服控制器静态测试方法如下：（1）位置偏差测试在运动状态下，记录实际位置和设定位置之差的平均值和标准差。

实现方法：在速度和加速度设定为0的情况下，对机械系统进行位移测试，并计算出位移误差；（2）速度误差测试在加速度设定为0的情况下，将速度设定为固定值，记录实际速度和设定速度之差的平均值和标准差。

实现方法：通过改变伺服参数，控制系统运动到给定速度并记录实际速度；（3）加速度误差测试在速度设定为0的情况下，将加速度设定为固定值，记录实际加速度和设定加速度之差的平均值和标准差。

实现方法：通过改变伺服参数，控制系统运动到给定加速度并记录实际加速度。

2. 动态测试某品牌伺服控制器动态测试方法如下：（1）频率响应测试在设定频率下，测量输出和输入信号的幅度比，并将结果绘制为幅频特性曲线。

实现方法：通过改变频率和振幅，记录系统的输出和输入，绘制幅频曲线；（2）相位延迟测试在设定频率下，测量控制系统输出信号与输入信号之间的相位差，并将结果绘制为相频特性曲线。

实现方法：通过改变频率和相位，记录系统的输出和输入，绘制相频曲线；（3）阻尼比测试在系统响应一个阶跃信号时，测量过渡时间和阻尼比，并计算系统的反应速度和稳定性。

实现方法：通过改变伺服参数，记录系统的过渡时间和阻尼比。

二、伺服控制器性能优化方法对伺服控制器的性能进行优化可以提高机械系统的响应速度和稳定性。

常用的优化方法有：1. 参数优化通过改变伺服参数，如增益、积分时间和微分时间，可以优化系统响应速度和稳定性。

伺服电机的控制精度测试方法伺服电机是一种能够根据输入信号进行反馈控制的电机，具有精准、稳定的特点，被广泛应用于工业控制、机器人、自动化设备中。

在实际应用中，准确评估伺服电机的控制精度对于保证机器稳定运行和提高生产效率至关重要。

本文将介绍伺服电机控制精度测试的方法。

一、测试设备准备在进行伺服电机控制精度测试前，我们需要做好以下准备工作：1. 伺服电机及驱动器：确保电机和驱动器正常工作，参数设置正确。

2. 位置传感器：如编码器、光栅尺等，用于获取电机位置反馈信号。

3. 控制器：用于控制电机和记录测试数据，可以使用PLC、单片机或者计算机等。

4. 测试载荷：可以是机械负载，比如负载转台或负载摆杆，也可以是模拟负载，比如电阻器和电容器组成的电路。

二、测试方法伺服电机的控制精度测试方法主要包括位置控制精度测试和速度控制精度测试。

1. 位置控制精度测试位置控制精度测试旨在评估伺服电机在给定位置时的实际运动误差。

具体步骤如下：1.1 设置目标位置：根据实际应用需求，确定目标位置。

1.2 归零操作：将伺服电机回到初始位置，确保起点准确。

1.3 控制方式设定：选择适当的控制方式，如位置模式控制。

1.4 启动伺服控制：根据设定的目标位置和控制方式，启动伺服控制。

1.5 记录测试数据：使用位置传感器获取伺服电机的实际位置数据，与目标位置进行比较，记录实际误差。

1.6 分析数据：根据实际误差数据进行统计分析，可以使用均方根误差（Root Mean Square Error, RMSE）来评估位置控制精度。

2. 速度控制精度测试速度控制精度测试旨在评估伺服电机在给定速度时的实际运行精度。

具体步骤如下：2.1 设置目标速度：根据实际应用需求，确定目标速度。

2.2 归零操作：将伺服电机回到初始位置，确保起点准确。

2.3 控制方式设定：选择适当的控制方式，如速度模式控制。

2.4 启动伺服控制：根据设定的目标速度和控制方式，启动伺服控制。

伺服电机检测引言伺服电机是一种精密控制电机，能够实现高精度的位置、速度和力矩控制。

在工业自动化、机器人、航空航天等领域得到广泛应用。

伺服电机的可靠性和性能在很大程度上决定了系统的运行效果。

因此，对伺服电机进行检测和诊断是非常重要的。

本文将介绍伺服电机的检测方法和注意事项，帮助工程师有效地进行伺服电机的测试和故障排除。

检测方法1. 硬件连接检测首先，需要检查伺服电机是否正确连接到电源和控制器。

确保电机的供电和控制信号正确接入，并且线路连接牢固。

使用万用表可以检测电压和电流是否正常，以及是否有短路或断路等问题。

2. 增量式编码器测试伺服电机通常使用增量式编码器来实现闭环控制。

在进行检测之前，需要先了解编码器的工作原理和信号输出方式。

使用示波器或编码器接口设备，连接到编码器的信号线上，检测A相和B相的波形是否正常。

通过旋转电机轴，观察信号是否按照预期的方向和频率变化。

还可以检查Z相信号的脉冲输出，确保Z相信号的触发位置准确。

3. 控制器和驱动器测试如果伺服电机有独立的控制器和驱动器，需要检测这两个部分的工作状态。

首先，使用示波器检测控制器的指令信号是否正确输出。

可以将控制器的输出信号连接到示波器的输入端，观察信号的幅值和频率是否符合预期。

其次，检测驱动器的电源和控制信号是否正常。

可以使用万用表测量电源电压是否稳定，控制信号是否正确传输和接收。

还可以观察驱动器的状态指示灯，确保驱动器工作正常。

4. 轴的运动测试伺服电机的一个重要功能是实现精确的轴运动控制。

在进行轴运动测试之前，需要确保伺服驱动器的参数设置正确，并且轴与负载之间没有阻力或故障。

可以使用控制器发送指令，让电机按照不同的速度和位置进行运动。

通过观察电机的运动轨迹和实际位置，检查是否与预期相符。

如果发现轨迹偏移或位置不准确的情况，可能是参数设置错误或者编码器信号异常。

5. 力矩和负载测试伺服电机通常需要控制一定的力矩或扭矩。

在进行力矩和负载测试之前，需要先了解电机的额定力矩和负载能力。

伺服系统的参数与特性测试方法伺服系统是一种常见的控制系统，用于对某个机械装置进行精确的位置或速度控制。

为了确保伺服系统的性能稳定可靠，需要对其参数与特性进行测试和评估。

本文将介绍伺服系统的参数与特性测试方法，以帮助读者更好地了解伺服系统的性能。

一、参数测试1.1 稳态误差测试稳态误差是指系统输出与期望输出之间的偏差，用来评估系统的精度。

稳态误差测试通常可以通过给系统输入一个恒定的参考信号，观察输出信号是否能够达到理想的目标值来进行。

1.2 响应时间测试响应时间是指系统从接收到输入信号到输出信号出现变化所需的时间。

响应时间测试一般可以通过给系统输入一个阶跃信号，观察系统输出信号达到稳定值所需的时间来进行。

1.3 带宽测试带宽是指系统能够传递的最高频率信号。

带宽测试可以通过给系统输入一个频率逐渐增加的正弦信号，并记录系统输出的幅值随频率变化的情况，以确定系统的带宽。

1.4 饱和测试饱和是指当输入信号的幅值超过系统能够处理的范围时，系统输出不再随之变化的现象。

饱和测试可以通过逐渐增加输入信号的幅值，观察系统输出信号是否出现饱和现象来进行。

二、特性测试2.1 线性度测试线性度是指系统输出与输入之间的关系是否为线性关系。

线性度测试可以通过给系统输入一系列不同幅值的信号，观察输出信号与输入信号之间是否存在线性偏差来进行。

2.2 跨越能力测试跨越能力是指系统对快速变化输入信号的响应能力。

跨越能力测试可以通过给系统输入一个快速变化的信号，观察系统输出信号是否能够准确地跟随输入信号进行。

2.3 抗干扰性测试抗干扰性是指系统对外部干扰信号的抑制能力。

抗干扰性测试可以通过给系统输入一个包含噪声或干扰的信号，观察系统输出信号是否能够保持稳定，不受干扰的影响。

2.4 震动测试震动测试是评估系统在面对外界机械振动或冲击时的稳定性能力。

震动测试可以通过给系统施加不同频率和幅值的振动输入，观察系统输出信号是否能够稳定地保持在目标值附近。

工程伺服电机测试台方案一、引言随着工业自动化水平的不断提高，伺服电机在机械传动领域中的应用越来越广泛。

伺服电机具有响应速度快、精度高和控制性能稳定等优点，可以满足各种复杂的自动化生产和制造需求。

在伺服电机的研发和生产过程中，必须进行严格的测试和验证，以保证其性能和质量达到要求。

因此，需要设计一套全面的伺服电机测试台，用于对伺服电机进行各项性能测试和验证，以确保其安全可靠地应用于各种工程领域。

二、伺服电机测试台的设计要求1. 全面性能测试：测试台需要能够对伺服电机的性能进行全面测试，包括静态特性测试、动态响应测试、负载能力测试、热稳定性测试等；2. 精度和稳定性：测试台需要具有高精度和稳定的性能，能够保证测试数据的准确性和可靠性；3. 多功能性：测试台需要能够适应不同规格和类型的伺服电机，支持多种测试模式和参数设定，以满足不同测试需求；4. 便捷性和安全性：测试台需要具有便捷的操作界面和安全的操作控制体系，确保测试过程安全可靠；5. 自动化和智能化：测试台需要具有自动化和智能化的特性，能够进行自动化测试和数据分析，提高测试效率和准确性。

三、伺服电机测试台的结构和组成1. 机械结构：测试台的机械结构主要包括支架、夹具、载荷系统和传感器等。

支架用于固定测试对象，夹具用于固定伺服电机，载荷系统用于对伺服电机施加负载，传感器用于采集测试数据；2. 电气控制系统：测试台的电气控制系统主要包括电源系统、控制系统和数据采集系统等。

电源系统用于为测试台提供电力供应，控制系统用于对伺服电机进行控制和操作，数据采集系统用于采集和记录测试数据；3. 软件系统：测试台的软件系统主要包括测试控制软件、数据分析软件和用户界面软件等。

测试控制软件用于对测试过程进行控制和操作，数据分析软件用于对测试数据进行分析和处理，用户界面软件用于提供友好的操作界面和数据展示。

四、伺服电机测试台的性能测试方案1. 静态特性测试：通过在不同工作载荷下对伺服电机进行电流、速度和位置等静态特性测试，以评估其静态响应性能；2. 动态响应测试：通过施加不同的速度和位置信号对伺服电机进行动态响应测试，以评估其动态响应速度和精度；3. 负载能力测试：通过逐步增加负载和频率对伺服电机进行负载能力测试，以评估其最大扭矩和负载能力；4. 热稳定性测试：通过长时间高负载运行对伺服电机进行热稳定性测试，以评估其热稳定性和使用寿命。

伺服电机的速度响应测试方法伺服电机是一种能够控制和调整输出转矩或速度的电机，常用于工业自动化生产线上。

在使用伺服电机的过程中，需要对其进行速度响应测试，以确保其正常工作。

本文将介绍几种伺服电机速度响应测试的方法。

一、单频响应法单频响应法是一种较为简单的速度响应测试方法。

测试时，将测试信号输入到伺服电机系统中，通过对伺服电机系统的输出响应进行测量分析，来确定伺服电机的速度响应。

方法如下：1. 选择合适的测试频率和幅值，并将测试信号输入到伺服电机系统中。

2. 测量伺服电机系统的输出响应，包括速度、加速度等。

3. 分析测得的输出响应曲线，对伺服电机的速度响应进行评估。

二、自适应法自适应法是一种较为普遍的速度响应测试方法，其主要基于自适应控制理论。

通过不断调整测试信号的幅值和频率，来确定伺服电机系统的速度响应性能。

方法如下：1. 选择一个合适的自适应算法，并将其应用到伺服电机系统中。

2. 不断调整测试信号的幅值和频率，观察伺服电机系统的输出响应，并根据响应结果进行反馈调整。

3. 反复执行上述步骤，直至伺服电机系统的速度响应性能满足要求。

三、斯蒂芬森震荡法斯蒂芬森震荡法是一种基于震荡理论的速度响应测试方法。

测试时，通过在伺服电机系统中引入一个震荡信号，来检测伺服电机系统的速度响应性能。

方法如下：1. 加载一个合适的震荡信号到伺服电机系统中。

2. 测量输出震荡信号在伺服电机系统中的响应，包括幅度、相位等参数。

3. 根据测量结果计算出伺服电机系统的速度响应性能。

总结以上就是几种伺服电机速度响应测试的方法。

无论采用哪种方法，都需要对测试信号以及测试环境进行合理的选择和控制，以保证测试结果的准确性和可靠性。

对伺服电机进行定期的速度响应测试，能够及时发现伺服电机的故障并进行修复，从而保证伺服电机系统的正常运行。

伺服驱动系统设计方案及对策一、硬件设计方案及对策：1.选用高性能的伺服电机和驱动器：根据具体需要选择适合的伺服电机和驱动器，确保其具备足够的功率和控制精度。

在选择过程中，需要对驱动器的技术参数进行充分了解，并评估其适用性和可靠性。

2.采用合适的编码器：编码器用于测量电机的位置和速度，对伺服驱动系统的控制精度至关重要。

选择合适的编码器，能够提供高分辨率和高精度的反馈数据，并且具备良好的抗干扰性能。

3.电源设计：伺服驱动系统对电源质量和稳定性要求较高，需要提供稳定的电源供应和电磁兼容性设计，避免电源波动对系统性能的影响。

4.散热设计：伺服电机和驱动器在运行时会产生较大的热量，必须进行有效的散热设计，以确保系统的稳定性和可靠性。

可采用风扇散热、散热片等方式来降低温度。

5.机械设计：在伺服驱动系统中，机械结构的设计对系统性能有很大影响。

需要针对具体应用场景选择合适的传动方式和结构设计，考虑到负载、速度、精度等因素。

6.停电保护设计：为了避免突发停电导致系统损坏，可以设计备用电池或超级电容器等储能装置，以保证在停电短时间内继续工作并正常停机。

二、软件设计方案及对策：1.控制算法设计：通过对伺服电机的位置、速度和加速度等参数进行精细控制，实现对运动轨迹的准确控制。

设计合理的控制算法，能够提高系统的控制精度和稳定性。

2.运动控制软件设计：根据伺服驱动系统的应用需求，设计合理的运动控制软件，包括运动插补算法、软件调速、位置校正等功能。

3.通信接口设计：伺服驱动系统通常需要与上位机或其他设备进行通信，需要设计合适的通信接口，以实现数据传输和控制。

4.用户界面设计：为了方便用户操作和监测系统运行状态，可以设计友好的用户界面，包括参数设置、故障诊断、实时监控等功能。

5.系统诊断与故障检测设计：通过设计合理的系统诊断和故障检测功能，可以检测和排除系统故障，提高系统的可靠性和稳定性。

三、通信网络设计方案及对策：1.选择适当的通信协议：根据伺服驱动系统所处的应用环境和通信要求，选择适当的通信协议，如CAN总线、以太网等。

如何对伺服系统进行功率测试对伺服系统进行功率测试的方法和步骤伺服系统是一种基于反馈机制的控制系统，它能够根据输入信号自适应地调整输出信号。

在机械加工、自动化生产等领域中广泛应用。

为了确保伺服系统的性能和稳定性，对其进行功率测试是不可或缺的一步。

本文将详细介绍如何对伺服系统进行功率测试的方法和步骤。

一、仪器和设备的准备进行伺服系统功率测试需要准备的仪器和设备有：功率计、伺服电机、电源、示波器等。

其中，功率计用于测量伺服系统的输入功率和输出功率，伺服电机则是被测试的对象，而电源和示波器则是测试中必不可少的辅助设备。

二、测试步骤1. 连接电源和示波器：将电源接入伺服系统，并连接示波器以获取输入和输出信号。

2. 设置功率计：根据伺服电机的额定电压、电流和功率等参数，设置功率计的测量范围和单位，为后续的功率测试打下基础。

3. 测量输入功率：将伺服电机的输入端与电源相连，将功率计的正负极分别与电源的正负极相连，此时，功率计将自动显示出伺服电机的输入功率。

4. 测量输出功率：将伺服电机的输出端与负载相连，此时，功率计将自动显示出伺服电机的输出功率。

5. 计算效率和功率因数：根据输入功率和输出功率的测量结果，可以计算出伺服电机的效率和功率因数。

其中，效率等于输出功率除以输入功率，功率因数等于有功功率除以视在功率。

6. 分析测试结果：根据功率测试的结果，可以评估伺服系统的性能和稳定性。

若伺服电机的效率和功率因数达到预期值，则说明该伺服系统具有良好的性能和稳定性。

反之，则需要进一步检查并调整伺服系统的参数和配置。

三、注意事项1. 在进行伺服系统功率测试之前，需确保所有仪器和设备的运行状态良好，且已经进行了校准和调试。

2. 在测试过程中，需注意安全操作，如佩戴绝缘手套、使用绝缘工具等，以避免因电击等安全事故的发生。

3. 测试完毕后，需将所有仪器和设备存放在干燥、通风、安全的地方，以减少损坏和故障的可能性。

综上所述，对伺服系统进行功率测试是保证其性能和稳定性的重要步骤。
