《信号报警及连锁系统设计规范HG/T 20511-2014》《信号报警及连锁系统设计规范HG/T 20511-2014》是我国化工行业标准，本标准由东华工程科技股份有限公司主编，于2014年10月1日开始实施。
《信号报警及连锁系统设计规范HG/T20511-2014》适用于规范化工系统在信号报警和联锁设计、施工和运行等方面。
1 总则1.0.1 为了统一信号报警及联锁系统工程设计在化工行业的技术要求，推进信号报警及联锁系统工程设计的规范化，达到安全适用、技术先进、经济合理的目的，制订本规范。
1.0.2 本规范适用于化工装置新建、扩建及改建项目信号报警及联锁系统的工程设计。
1.0.3 信号报警及联锁系统的工程设计除应符合本规范要求外，尚应符合现行国家有关标准的规定。
2 术语和缩略语2.1 术语2.1.1 基本过程控制系统basic process control system对来自过程的、与该系统相关设备的以及操作员的输入信号进行响应，并产生输出信号使过程及与该系统相关设备按要求方式运行的系统。
．该系统不应执行安全完整性等级大于或等于1的仪表安全功能。
2.1.2 开关量digital variable开关量是只有两个数值的变量，用来表示事物或事件的状态。
也称为数字变量。
2.1.3 诊断覆盖率diagnostic coverage诊断测试检测的部件或子系统的失效率与总失效率之比。
诊断覆盖率不包括由检验测试检测到的任何故障。
2.1.4 故障裕度fault tolerance在出现故障或误差时，功能单元继续执行要求功能的能力。
2.1.5 逻辑控制器logic solver本规范逻辑控制器是指执行一个或多个逻辑功能的设备，它既可以是一个基本过程控制系统的一部分，也可以是安全仪表系统的一部分。
2.1.6 最终元件final element本规范最终元件是指执行预先设定的动作，使过程达到顶定状态的设备，如阀门、电机等，它是联锁系统的组成部分。
HG/T 20511-2014 信号报警及联锁系统设计规范本标准规定了信号报警系统；安全联锁系统等。
本标准适用于化工装置过程参数信号报警与安全联锁系统的设计。
本规范根据工业和信息化部（工信厅科[2010]74号文）和中国石油和化学工业联合会（中石化联质发[2010]222号文）的要求，由中国石油和化工勘察设计协会委托全国化工自动控制设计技术中心站组织东华工程科技股份有限公司等单位修订。
本规范自实施之日起代替《信号报警、安全联锁系统设计规定》HG/T 20511-2000。
本规范在原行业标准《信号报警、安全联锁系统设计规定》HG/T 20511-2000的基础上，由全国化工自动控制设计技术中心站组织我国自动化仪表行业专家，多次召开相关会议研讨、审查，并根据当前我国国民经济建设的政策方针，吸取近年化工系统在信号报警和联锁设计、施工和运行等方面的科研成果和实践经验，以及试行十多年来各单位的反馈意见进行修订。
本规范的主要技术内容：第一部分为信号报警系统，包括一般要求、发讯器、逻辑控制器、人机接口和报警顺序；第二部分为联锁系统，包括一般要求、传感器、逻辑控制器、最终元件、安全联锁系统硬件故障裕度要求、独立性要求、人机接口等。
本规范与HG/T 20511-2000相比，主要变化如下：1．增加了“术语和缩略语”章节；2．将原规定的信号报警系统中的“灯光显示单元”、“音响单元”、“按钮”、“用DCS/PLC实现的报警”章节归并为“人机接口”；3．删除“辅助输出”；4．将联锁系统的设计分为安全联锁系统和非安全联锁系统两种类型进行要求；5．增加联锁系统的“人机接口”、“安全联锁系统的故障裕度要求”等章节内容；本规范由中国石油和化学工业联合会提出并归口。
本规范的技术内容由东华工程科技股份有限公司负责解释。
信号报警和信号联锁
信号报警、联锁系统是现代工业生产中至关重要的，是实现自动监督和保证安全生产的重要措施。
由于工业装置的测量和监视过程变量、设备很多，不可能使它们都保证在给定的数值，当一些确保安全生产的重要过程变量和工艺操作的关键变量超过规定值，或者设备运行状态发生异常时，宜选用信号报警系统，使用闪光报警仪和音响报警器警告操作者，采取必要的措施，以防止不正常情况的产生和扩大。
当操作者及时采取措施，，仍无法保证避免不正常情况的产生，宜选用连锁系统，切断产生不正常情况的根源，自动启动备用设备，不使事故扩大，损坏设备，危及人身安全，保证生产过程处于安全状态。
例如：锅炉汽包液位需要检测液位并报警。
锅炉在运行中按照国家特检院要求必须维持汽包水位在中水位±50mm范围内，水位过高或过低有可能危及锅炉和其他设备运行安全、影响蒸汽品质，信号报警设计时通常会选用四限报警控制仪YR-GNC804-010-12-HLHL-P-T，提供汽包水位高高限、高限、低限和低低限报警，报警信号送闪光报警仪。
化工行业颁布和实施《信号报警及连锁系统设计规范 HG/T 20511-2014》，在报警和联锁系统设计中应遵循此规范，同时还应注意以下方面：
1、信号报警、信号联锁点的设置，动作整定值及可调范围必须符合工艺生产过。

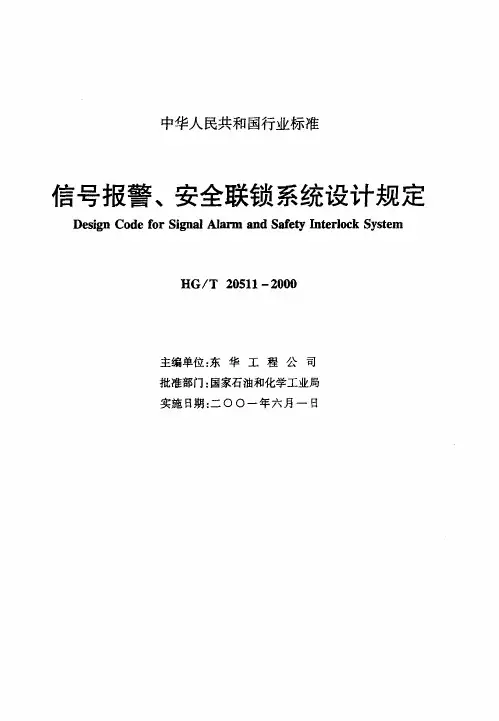

信号报警、安全联锁系统设计规定-HG/T20511-2000信号报警、安全联锁系统设计规定-HG/T20511-20001信号报警系统一般由发讯装置、逻辑单元、灯光显示单元、音响单元、按钮及电源装置等组成。
2在化工装置中，红色灯光应表示越限报警或危及状态；黄色灯光应表示预报警或非首出报警；绿色灯光应表示运转设备或工艺参数处于正常运行状态。
3按钮确认按钮宜采用黑色，试验按钮白色，其他按钮待定。
4报警顺序5安全联锁系统基本原则安全联锁系统包括传感器、逻辑单元和最终执行组件。
当过程达到预定条件时，安全联锁系统即动作,将过程带人安全状态。
应根据对过程的危险性分析、过程与设备的保护要求与安全要求等确定安全联锁系统的主要功能安全联锁系统可按照对其的安全性能要求分1、2、3级。
安全等级愈高，意味着安全联锁系统的安全功能愈强安全联锁系统应设计成一旦将其过程带入安全状态，则该状态将一直保持至复位信号产生为止。
安全联锁系统的复位信号应采用手动方式给出。
-般情况下，应提供独立于逻辑单元的手动设施，用于直接操纵最终执行组件将过程带入或保持在安全状态。
一般情况下，安全联锁系统应设计为当能源中断又恢复后,过程不应自动再启动0当多个单元或装置的安全联锁功能在一套安全联锁系统内完成时，其共享部分必须符合最髙的安全等级要求。
非安全联锁功能的动作也由安全联锁系统完成时，不得干扰或危及系统的安全功能。
安全联锁系统与过程控制系统之间的联系一般包括传感器、逻辑单元、最终执行组件及二者之间的通讯等四个方面。
当过程控制系统失效时,不应影响安全联锁系统的安全功能。
6传感器传感器的独立性准则如下：1对于1级安全联锁系统，其传感器可与过程控制系统共享；2对于2级安全联锁系统，其传感器宜与过程控制系统分开；3对于3级安全联锁系统，其传感器宜与过程控制系统分开，宜采用相异的传感器；4当采用冗畲的传感器时,可同时用于安全联锁系统和过程控制系统。
传感器的冗余准则如下：1对于1级安全联锁系统，可采用单一的传感器；2对于2级安全联锁系统，宜釆用冗余的传感器;3对于3级安全联锁系统，宜采用冗畲的传感器;传感器宜采用相异形式；4对于冗余的传感器，当重点考虑系统的安全性时，应采用二取一逻辑结构；当重点考虑系统的可应用性时，应采用二取二逻辑结构；当系统的安全性和可应用性均需保障时，一般应采用三取二逻辑结构。
