隧洞工程项目划分表

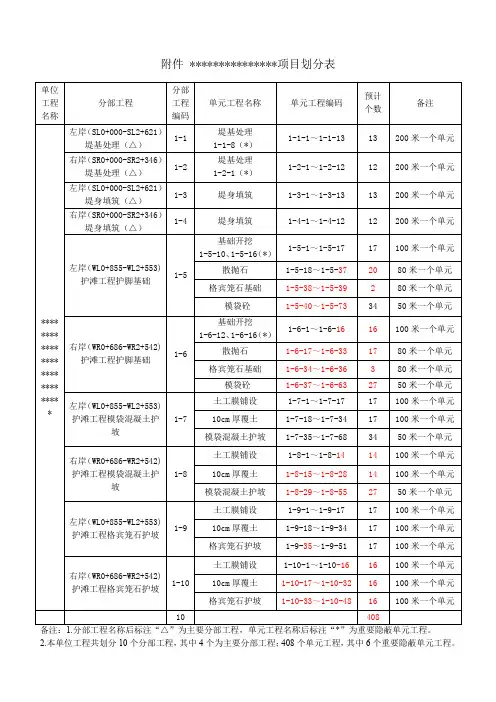

附件 ***************项目划分表

单位

工程名称 分部工程 分部工程编码 单元工程名称 单元工程编码 预计个数 备注

***************************** 左岸（SL0+000-SL2+621）堤基处理（△） 1-1 堤基处理

1-1-8（*） 1-1-1～1-1-13 13 200米一个单元

右岸（SR0+000-SR2+346）堤基处理（△） 1-2 堤基处理

1-2-1（*） 1-2-1～1-2-12 12 200米一个单元

左岸（SL0+000-SL2+621）堤身填筑（△） 1-3 堤身填筑 1-3-1～1-3-13 13 200米一个单元

右岸（SR0+000-SR2+346）堤身填筑（△） 1-4 堤身填筑 1-4-1～1-4-12 12 200米一个单元

左岸（WL0+855-WL2+553)护滩工程护脚基础 1-5 基础开挖

1-5-10、1-5-16（*） 1-5-1～1-5-17 17 100米一个单元

散抛石 1-5-18～1-5-37 20 80米一个单元

格宾笼石基础 1-5-38～1-5-39 2 80米一个单元

模袋砼 1-5-40～1-5-73 34 50米一个单元

右岸（WR0+686-WR2+542)护滩工程护脚基础 1-6 基础开挖

1-6-12、1-6-16（*） 1-6-1～1-6-16 16 100米一个单元

散抛石 1-6-17～1-6-33 17 80米一个单元

格宾笼石基础 1-6-34～1-6-36 3 80米一个单元

模袋砼 1-6-37～1-6-63 27 50米一个单元

左岸（WL0+855-WL2+553)护滩工程模袋混凝土护坡 1-7 土工膜铺设 1-7-1～1-7-17 17 100米一个单元

10cm厚覆土 1-7-18～1-7-34 17 100米一个单元

模袋混凝土护坡 1-7-35～1-7-68 34 50米一个单元

单位工程名称单位工程编码分部工程名称分部工程编码单元工程名称单元工程编码土石方明挖ZGQXD-JK-1-1以每级马道划分为1个单元表631.4.2、表631.4.2-1、表631.4.3、表631.4.3-1截水沟开挖ZGQXD-JK-1-2以每一验收段划分为1个单元表631.4.2、表631.4.2-1、表631.4.3、表631.4.3-1截水沟混凝土ZGQXD-JK-1-3以每一验收段划分为1个单元表632.4、表632.4-1、表632.4-2、表632.4-3、表632.4-4、表632.4-5、表632.4-6洞脸喷锚支护ZGQXD-JK-1-4以每级马道划分为1个单元表633.7.2、表633.7.2-1、表633.7.2-2△洞室开挖（隐蔽工程）ZGQXD-KW-1-1以每一验收段划分为1个单元表631.4.2、表631.5.2排水盲沟开挖ZGQXD-KW-1-2每50米划分为1个单元，按隧洞桩号顺序排列表631.4.4、表631.4.4-1、表631.4.4-2土工织物（隐蔽工程）ZGQXD-KW-1-3每50米划分为1个单元表631.8.2、表631.8.2-1、表631.8.2-2、表631.8.2-3、表631.8.2-4喷锚支护ZGQXD-KW-1-4以每一验收段划分为1个单元表632.4、表632.4-1、表632.4-2、表632.4-3、表632.4-4、表632.4-5、表632.4-6△底板混凝土ZGQXD-CQ-3-1以每一浇筑仓为1个单元表632.4、表632.4-1、表632.4-2、表632.4-3、表632.4-4、表632.4-5、表632.4-6△边墙混凝土ZGQXD-CQ-3-2以每一浇筑仓为1个单元表632.4、表632.4-1、表632.4-2、表632.4-3、表632.4-4、表632.4-5、表632.4-6△拱顶混凝土ZGQXD-CQ-3-3以每一浇筑仓为1个单元表632.4、表632.4-1、表632.4-2、表632.4-3、表632.4-4、表632.4-5、表632.4-6排水盲沟ZGQXD-CQ-3-4每50米划分为1个单元，按隧洞桩号顺序排列表632.4、表632.4-1、表632.4-2、表632.4-3、表632.4-4、表632.4-5、表632.4-6△回填灌浆ZGQXD-GJ-4-1以每50米划分为1个单元（12～51个孔）表633.4.5、表表633.4.5-1、表633.4.5-2排水孔ZGQXD-GJ-4-2以每一浇筑仓为1个单元表631.6.7土石方明挖ZGQXD-CK-5-1以每级马道划分为1个单元表631.4.2、表631.4.2-1、表631.4.3、表631.4.3-1截水沟开挖ZGQXD-CK-5-2以每一验收段划分为1个单元表631.4.2、表631.4.2-1、表631.4.3、表631.4.3-1截水沟混凝土ZGQXD-CK-5-3以每一验收段划分为1个单元表632.4、表632.4-1、表632.4-2、表632.4-3、表632.4-4、表632.4-5、表632.4-6洞脸喷锚支护ZGQXD-CK-5-4以每级马道划分为1个单元表633.7.2、表633.7.2-1、表633.7.2-2土石方开挖ZGQXD-AQ-6-1以每一验收段划分为1个单元表631.4.2、表631.4.2-1、表631.4.3、表631.4.3-1石渣回填ZGQXD-AQ-6-2以每一层划分为1个单元表631.6.3、表631.6.3-1、表631.6.3-2△盖板混凝土ZGQXD-AQ-6-3以每一浇筑仓划分为1个单元表632.4、表632.4-1、表632.4-2、表632.4-3、表632.4-4、表632.4-5、表632.4-6△边墙混凝土ZGQXD-AQ-6-4以每一浇筑仓划分为1个单元表632.4、表632.4-1、表632.4-2、表632.4-3、表632.4-4、表632.4-5、表632.4-6△底板混凝土ZGQXD-AQ-6-5以每一浇筑仓划分为1个单元表632.4、表632.4-1、表632.4-2、表632.4-3、表632.4-4、表632.4-5、表632.4-6备注

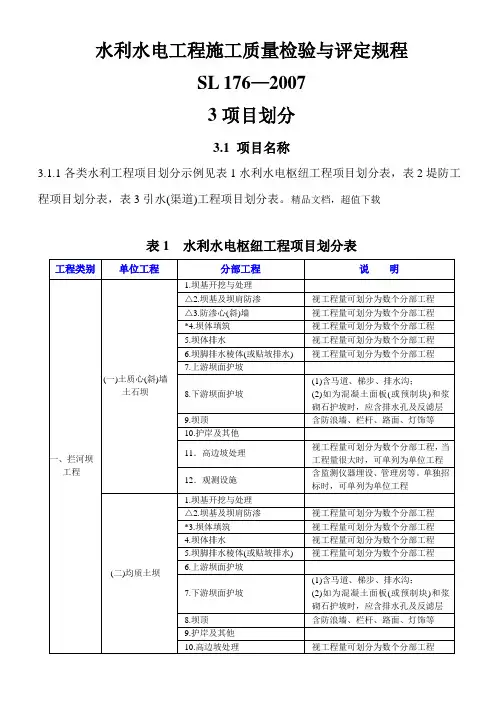

水利水电工程施工质量检验与评定规程

SL 176—2007

3项目划分

3.1 项目名称

3.1.1各类水利工程项目划分示例见表1水利水电枢纽工程项目划分表，表2堤防工程项目划分表，表3引水(渠道)工程项目划分表。精品文档，超值下载

表1 水利水电枢纽工程项目划分表

工程类别 单位工程 分部工程 说 明

一、拦河坝工程 (一)土质心(斜)墙土石坝 1.坝基开挖与处理

△2.坝基及坝肩防渗 视工程量可划分为数个分部工程

△3.防渗心(斜)墙 视工程量可划分为数个分部工程

*4.坝体填筑 视工程量可划分为数个分部工程

5.坝体排水 视工程量可划分为数个分部工程

6.坝脚排水棱体(或贴坡排水) 视工程量可划分为数个分部工程

7.上游坝面护坡

8.下游坝面护坡 (1)含马道、梯步、排水沟；

(2)如为混凝土面板(或预制块)和浆砌石护坡时，应含排水孔及反滤层

9.坝顶 含防浪墙、栏杆、路面、灯饰等

10.护岸及其他

11．高边坡处理 视工程量可划分为数个分部工程，当工程量很大时，可单列为单位工程

12．观测设施 含监测仪器埋设、管理房等。单独招标时，可单列为单位工程

(二)均质土坝 1.坝基开挖与处理

△2.坝基及坝肩防渗 视工程量可划分为数个分部工程

*3.坝体填筑 视工程量可划分为数个分部工程

4.坝体排水 视工程量可划分为数个分部工程

5.坝脚排水棱体(或贴坡排水) 视工程量可划分为数个分部工程

6.上游坝面护坡

7.下游坝面护坡 (1)含马道、梯步、排水沟；

(2)如为混凝土面板(或预制块)和浆砌石护坡时，应含排水孔及反滤层

8.坝顶 含防浪墙、栏杆、路面、灯饰等

9.护岸及其他

10.高边坡处理 视工程量可划分为数个分部工程

11.观测设施 含监测仪器埋设、管理房等。单独招标时，可单列为单位工程

(三)混凝土面板堆石坝

1.坝基开挖与处理

△2.趾板及周边缝止水 视工程量可划分为数个分部工程

计划

页脚内容

永平县玉皇阁水库工程第七标段：输水隧洞工程分部工程项目划分表

单位工程名称：永平县玉皇阁水库工程第七标段：输水隧洞工程 编码；SG-07

子分部工程 单元工程 单元

个数

评定用表 备注

（土石方以80米分为1个单元,砼工程以20米［2条伸缩缝］为一个单元） 名称 编码 名称 编码

东干渠1﹟

隧洞

SG-07-1

1.土石方开挖，2.土石方回填，3，钢筋制安，4，С20砼喷护坡，5，С25w4砼隧洞。6.隐蔽工程，7,防水预埋，

MJY―S―1―1～MJY―S―1―78

78

SL631―2012评定用表

1﹟隧洞全长210米，（0+007.0～0+217.0）,土石方以80米分为1个单元,共3个单元，砼工程以20米为1个单元,共11个单元 计划

页脚内容

东干渠2﹟

隧洞

东干渠3﹟

隧洞

SG-07-2

SG-07-3

1， 土石方开挖，2，土石方回填灌浆，3，钢筋制安，4， С20砼喷护坡，5，С25w4砼隧洞，6.隐蔽工程，7，防水预埋，

1，土石方开挖，2，土石方回填灌浆，3,钢筋制安，4，С20砼喷护坡，5，С25w4砼浇隧洞，6,隐蔽工程，7，防水预埋，

MJY―S―2―1～MJY―S―2―156

MJY―S―3―1～MJY―S―3―22

156

22

SL631―2012

评定用表

SL631―2012

评定用表

2﹟隧洞全长430米，（0+324.1～0+754.1）,

土石方以80米分为1个单元,共6个单元，砼工程以20米为1个单元,共22个单元

3﹟隧洞全长60米,（0+813.70～0+873.70）

土石方以80米分为1个单元,共1个单元，砼工程以20米为1个单元,共3个单元

计划

页脚内容

东干渠4﹟

隧洞

SG-07-4
