初中物理教育科学九年级上册第三章认识电路-电路的连接

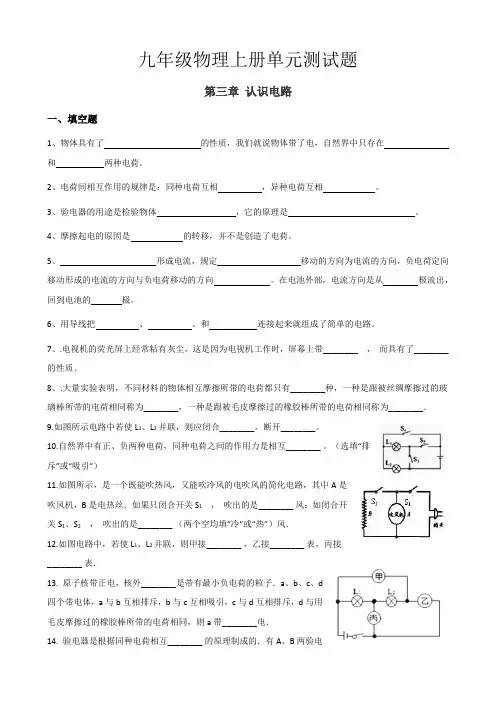

九年级物理上册单元测试题

第三章 认识电路

一、填空题

1、物体具有了 的性质，我们就说物体带了电，自然界中只存在

和 两种电荷。

2、电荷间相互作用的规律是：同种电荷互相 ，异种电荷互相 。

3、验电器的用途是检验物体 ，它的原理是 。

4、摩擦起电的原因是 的转移，并不是创造了电荷。

5、 形成电流，规定 移动的方向为电流的方向，负电荷定向移动形成的电流的方向与负电荷移动的方向 。在电池外部，电流方向是从 极流出，回到电池的 极。

6、用导线把 、 、和 连接起来就组成了简单的电路。

7、.电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带________ ， 而具有了________的性质．

8、.大量实验表明，不同材料的物体相互摩擦所带的电荷都只有________种，一种是跟被丝绸摩擦过的玻璃棒所带的电荷相同称为________，一种是跟被毛皮摩擦过的橡胶棒所带的电荷相同称为________．

9.如图所示电路中若使L1、L2并联，则应闭合________，断开________。

10.自然界中有正、负两种电荷，同种电荷之间的作用力是相互________ 。（选填“排斥”或“吸引”）

11.如图所示，是一个既能吹热风，又能吹冷风的电吹风的简化电路，其中A是吹风机，B是电热丝．如果只闭合开关S1 ， 吹出的是________ 风；如闭合开关S1、S2 ， 吹出的是________ （两个空均填“冷”或“热”）风．

......

......

第三章 认识电路

一、选择题

1.在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（ ）

A. 梳头时，空气进入头发 B. 头发和梳子摩擦后，头发因带同种电荷而相互排斥

C. 梳子对头发有吸引作用 D. 头发和梳子摩擦后，头发因带异种电荷而相互吸引

2.如图所示，两个相同的验电器 和 ， 带正电， 不带电，用带有绝缘柄的金属棒把 和 连接起来，发现 金属箔张角变小， 金属箔张开，下列说法正确的是（ ）

A.金属箔张角变小，说明它失去电子

B.金属棒中瞬间电流的方向从流向

C.正电荷从A向B定向移动，形成瞬间电流

D.金属箔张开，说明B金属箔带上正电荷

3.下列电路图中，正确的是（ ）

A. B. C. D.

4.由一个电源、两个小灯泡、一个开关和若干导线组成的电路，当开关闭合时，两灯都亮。当开关断开时，下列说法正确的是( )

A.如果两灯都亮，则两灯一定是串联

B.如果两灯都不亮，则两灯一定是并联

C.如果只有一个灯亮，则两灯一定是串联

D.如果只有一个灯亮，则两灯一定是并联

5.在如图所示的电路中，开关闭合后，三个灯泡并联的电路是（ ） ......

...... A. B.

C. D.

6.小明用如图所示的电路探究串联电路的特点，接通电路，在电路中进行以下操作，下列现象中不可能出现的是（ ）

第四章(认识电路)课时作业

1 第四章(认识电路)练习题

§1. 电路

知识点一: 电路的组成

1. 把 、 、开关用 连接起来组成的电流的路径,叫做电路。最简单的电路是由电源、用电器、开关和导线四部分组成的，它们的作用是：电源

;

用电器

; 开关

; 导线

.

知识点二: 通路、开路和短路

2．接通的电路叫 ； 的电路叫开路；不经过 用导线直接

的情况叫短路。短路时电流 ，会烧坏电源，所以是不允许的。

知识点三: 电路图

3．下图所示的四个电路中，正确的电路图是（ ）

4．如图所示的电路图，下列说法中，正确的是 ( )

A．闭合S2，断开S1、S3时，电路是断路

B．闭合S1、S2、S3时，电路是通路

C．闭合S1、S2，断开S3时，电路是短路

D．闭合S2、S3，断开S1时，Ll发光而L2不发光

5．画出如图所示实物的电路图。

6．按照图所示的电路图, 将图中各个元件连接起来。

第四章(认识电路)课时作业

2 §2. 电路的连接

知识点一: 串联电路

1．把用电器 连接起来的电路，叫做串联电路。在串联电路中，只有 条电流通路，切断任何一处电路，整个电路 。

2．想通过一个电键同时控制两灯泡的发光和熄灭, 那么 ( )

A、两个灯泡可以是串联或并联； B、两个灯泡只能是串联；

C、两个灯泡只能是并联； D、串联、并联都不行。

3．在如图所示的电路中，灯泡L1和L2的连接方式属于串联的是：（ ）

九年级物理单元测试卷（四）

（认识电路）

满分：100分 考试时间：60分钟

题 次 一 二 三 四 总 分

得 分

一、选择题（每小题3分，共30分）

1、在图4-1所示的四个电路图中，符合电电路路基本组成条件且连接正确的（ ）

图4-1

A、甲图 B、乙图 C、丙图 D、丁图

2、对于图4-2中错误的是„„„„„„„„„„„„„„„„„„„„„.（ ）

A、开关掷于1是开路

B、开关掷天2是通路

C、开关掷于3是通路

D、开关掷于3是短路 图4-2

3、在下图4-3所示的电路中，开关S能控制电灯和电铃的正确电路是„„（ ）

图4-3 图4-4

4、在楼梯中间安装的电灯，需要在楼梯的上、下两头都能控制它：当上楼梯时，能用下面的开关K1开灯，人上了楼梯以后，能用上面的开关K2关灯；当下楼梯时，能用K2开灯，用K1关灯。图4-4是用两个单刀双掷开关控制一盏灯的电路。则符合照明电路要求的

是„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„.（ ）

5、如图4-5所示的电路中，属于两灯串联的是„„„„„„„„„„„„.（ . ）

图4-5

6、如图4-6是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知„„„„„„„„„„„„„„„„„„„„„„„„„„„„..（ ）

A、只将开关S1闭合，吹出的是热风

B、M和R是串联在电路中的
