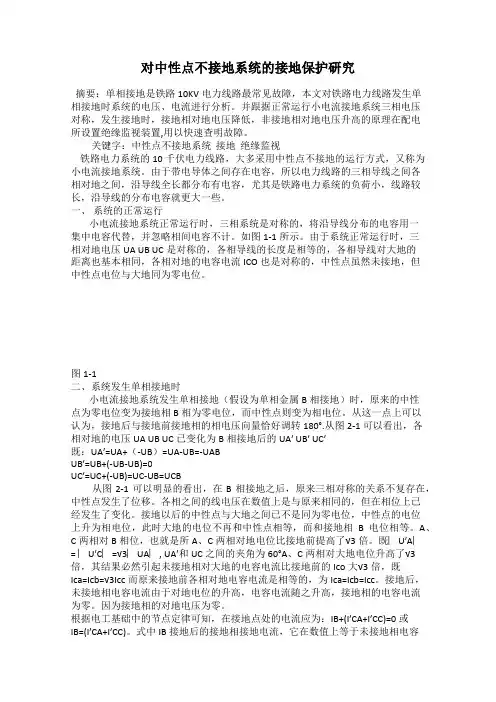

中性点不接地系统的单相接地故障特征
1.发生相间短路：由于中性点不接地，当一个相线与地相连时，中性点电压会产生较大的幅值，可能达到相电压的一半甚至更高。这会导致相间短路故障的发生，使得电力网络中的保护装置动作，造成系统的故障。
2.极限接地过电压：中性点不接地系统中，当系统发生相间短路时，中性点电压会升高，造成系统的过电压。这会导致绝缘系统的耐压能力超过其额定电压而发生击穿，极限接地过电压的产生将对系统的稳定性造成严重的威胁。
3.零序电流的存在：在中性点不接地系统中，会发生零序电流的存在。由于系统中的负载、非线性设备和不对称工作的原因，电流存在不对称的情况，导致系统中产生零序电流。对于无限制地接的系统，零序电流会通过接地系统回流，但在中性点不接地系统中，零序电流无处回流，形成积累，对系统的性能产生负面影响。
4.地电流的存在：由于中性点不接地，系统中的电流无法通过接地系统回流，而是通过其他路径流出。这会导致地电流的存在，造成地下管线腐蚀、土壤电势的升高以及对地结构的侵蚀。地电流的存在也会对周围环境产生影响，如对植被的破坏等。
5.故障定位困难：由于中性点不接地系统中无法直接测量电流和电压之间的关系，故障的定位变得困难。故障发生后，需要通过其他附加的检测装置进行故障的定位和诊断，这增加了故障处理和维修的复杂性。
总之，中性点不接地系统的故障特征主要包括相间短路、极限接地过电压、零序电流的存在、地电流的存在以及故障定位困难等。这些问题对系统的稳定性和性能产生不利影响，因此在电力系统设计和运行中需要考虑中性点的接地问题，选择合适的接地方式，以确保系统的正常运行和安全性。
煤矿供电系统中性点接地方式及接地保护的研究
摘要：随着现代化煤矿配电网规模的增大，五阳煤矿用电量近年来呈快速增长趋势，用电需求逐年增加，电力系统对于五阳煤矿的发展起着举足轻重的作用。为了使电网安全稳定运行，本文结合五阳煤矿的实际情况，针对35kv和6kv电网中性点不接地系统，研究分析单相接地电流测量方法和中性点接地方式。
关键词：中性点不接地系统单相接地故障电容电流
0 引言
当前，国内煤矿产能提高幅度很大，但地质条件趋于复杂，为保证安全高效生产，对矿井供电可靠性、供电质量的要求很高。在现代化煤矿中，随着配电网规模的增大，因其大部分为电缆供电，单相接地电容电流值也在增大，随着接地运行时间的不断加长，容易发生短路故障，再加上井下施工环境恶劣，导致高压电缆单相接地故障时有发生，给人民的生命财产安全带来重大威胁。
1 测量单相接地电流
1.1 测量电流的方法 测量单相接地电流时，通常情况下附加电源测量法，该测量方法只能对工频下的绝缘参数进行间接地反映[1]；对于交流伏安法、中性点位移电压法、谐振测量法三种测量方法是对电网的实际绝缘参数进行反映。本次测试采用更加安全可靠的新方法，即单相经电阻接地的间接测量方法。（见图1）
图1中c为对地电容、r为绝缘电阻
通过采用单相经电阻接地的方法，进一步确保了试验的安全性，电网中任何一相（以a相为例）如图1所示，导线通过附加电阻r与电流表a组成的串联电路与大地相连。其中，r的取值范围在500~1000ω之间，a控制在几安培，通过一系列计算，求出接地电流。电网的单相接地电流是由电网总的对地零序电流之和共同构成的，由相应的知识可知零序电流与零序电压成正比关系[2]。因此，根据公式（1），如果能够测量出单相经电阻接地时两端的零序电压，便可能得到直接接地电流。
i■=■×i■ （1）
其中，i■——电网单相直接接地电流。i■——电网单相经电阻接地的电流。u■——电网单相经电阻接地时的二次零序电压。100——电网单相直接接地时的二次零序电压（100v）。
中性点不接地系统单相接地时10kV电压互感器损坏原因分析
摘要：
本文研究单相接地时互感器损坏的原因。对于中性点不接地系统，通常采用单相接地方式进行保护。然而，若单相接地处于高电压状态，可能导致电力系统中的电压互感器损坏。因此，本文在分析损坏原因的基础上，提出了相应的预防措施，旨在保障电力系统的稳定运行。
关键词：
中性点不接地系统、单相接地、互感器、损坏原因、预防措施
正文：
一、背景
在中性点不接地系统中，为了避免电流泄漏，通常采用单相接地方式进行保护。然而，单相接地可能会导致互感器损坏，影响电力系统的稳定性。因此，分析单相接地时互感器损坏的原因是十分必要的。
二、互感器损坏原因
1. 高电压冲击
在单相接地状态下，系统中的电压互感器形成了感性耦合。当系统中有一个相地短路时，导致该相电压降为零，同时另外两相的电压会上升到高于系统额定电压的水平。这将导致电压互感器在瞬时高电压冲击下损坏。
2. 频繁的过电压
单相接地时，由于系统中只有一个相是接地的，使得电容电流的大小比三相接地状态下要大得多。这将导致系统极容易产生过电压。尤其是在系统发生地闪时，瞬间的过电压更容易对电压互感器造成损坏。
3. 外界因素干扰
除了内部因素导致的损坏外，外界因素也可能对电压互感器造成影响，如雷电等自然因素。高温、潮湿等气象条件也可能影响电压互感器的正常运行。
三、预防措施
1. 合理选型
为保障电力系统的正常运行，电压互感器的选型应当符合系统的额定电压、频率等参数要求，并考虑到预防冲击、振荡等问题。
2. 定期检测
为了确保电压互感器的正常运行，应进行定期检测。检测内容包括外观、内部连接、接头连接、绝缘阻值、局部放电等。
3. 有效的接地
对于单相接地系统，有效的接地可以降低系统中的电位差，减小因过电压引起的损伤。因此，应对系统的接地运行进行规范，确保接地良好。
4. 防雷措施
在雷电等自然灾害的条件下，应采取有效措施，如避雷针、防雷接地等，以保障电力系统的稳定运行。
第二节 小接地电流系统单相接地故障的保护
一、中性点不接地系统单相接地的特点和保护方式
（一）单相接地的特点
图5—12(a)所示为一中性点不接地的简单系统。为分析方便，假定电网负荷为零，并忽略电源和线路上的压降。电网各相对地电容为0C，这三个电容相当一对称负载，其中性点就是大地。所以正常运行时，电源中性点对地电压等于零，即0NU，又因为忽略电源和线路上的压降，所以各相对地电压即为相电势。各相电容0C在三相对称电压作用下，产生三相电容电流也是对称的，并超前相应电压90。其相量如图5—12(b)所示。三相对地电压之和与三相电容电流之和都为零，所以电网正常运行时无零序电压和零序电流。
图 5-12 中性点不接地的简单系统
（a）系统图；（b）正常运行时的相量图；(c)接地故障时的相量图
当A相线路发生一点接地时，接地相对地电容0C被短接，A相对地电压变为零。此时中性点对地电压就是中性点对A相的电压，即ANEU。线路各相对地电压和零序电压分别为
AKCKBKAKjAACKCjAABKBKAEUUUUeEEEUeEEEUU)(31330015015000
（5-17）
上式说明，A相接地后B相和C相对地电压升高3倍，此时三相电压之和不为零，出现了零序电压。其相量如图5—12(c)所示。
保护安装点各相电流和故障点三倍零序电流分别为
)(3)()(00000KCKBCBAKKCKBCBAKCCKBBUUCjIIIIUUCjIIIUCjIUCjI （5—18）
上式说明，两非故障相出现超前相电压90的电容电流，流向故障点的电流，即为零序电容电流。
图5—13示出一单电源多线路中性点不接地系统。线路Ⅰ、Ⅱ和发电机的各相对地电容，分别为0C、0C、GC0。当在线路Ⅱ上K点发生A相接地故障后，系统中A相电容被短接，因而各元件A相对地电容电流为零。各元件的B相和C相对地电容电流，都要通过大地、故障点、电源和本元件构成的回路，如图5—13(a)所示。图5—13（b）为K点A相接地时的零序网络，因输电线路的零序阻抗远小于输电线路每相对地电容的容抗，故零序网络中可不计各元件的零序阻抗。
