光刻工艺知识点总结

光刻工艺是半导体制造工艺中的重要环节，通过光刻技术可以实现微米级甚至纳米级的精密图案转移至半导体芯片上，是芯片制造中最关键的工艺之一。光刻工艺的基本原理是利用光学原理将图案投射到光刻胶上，然后通过化学蚀刻将图案转移到芯片表面。下面将对光刻工艺的知识点进行详细总结。

一、光刻工艺的基本原理

1. 光刻胶

光刻胶是光刻工艺的核心材料，主要由树脂和溶剂组成。树脂的种类和分子结构直接影响着光刻胶的分辨率和对光的敏感度，而溶剂的选择和比例则会影响着光刻胶的黏度、流动性和干燥速度。光刻胶的选择要根据不同的工艺要求，如分辨率、坚固度、湿膜厚度等。

2. 掩模

掩模是用来投射光刻图案的模板，通常是通过电子束刻蚀或光刻工艺制备的。掩模上有所需的图形样式，光在通过掩模时会形成所需的图案。

3. 曝光

曝光是将掩模上的图案投射到光刻胶表面的过程。曝光机通过紫外线光源产生紫外线，通过透镜将掩模上的图案投射到光刻胶表面，形成图案的暗部和亮部。

4. 显影

显影是通过化学溶液将光刻胶上的图案显现出来的过程。曝光后，光刻胶在图案暗部和亮部会有不同的化学反应，显影溶液可以去除未暴露的光刻胶，留下所需的图案。

5. 蚀刻

蚀刻是将图案转移到硅片上的过程，通过化学腐蚀的方式去除光刻胶未遮盖的部分，使得图案转移到硅片表面。

二、光刻工艺中的关键技术

1. 分辨率

分辨率是指光刻工艺能够实现的最小图案尺寸，通常用实际图案中两个相邻细线或空隙的宽度之和来表示。分辨率受到光刻机、光刻胶和曝光技术等多个因素的影响，是衡量光刻工艺性能的重要指标。

2. 等效焦距 等效焦距是光刻机的重要参数，指的是曝光光学系统的有效焦距，影响光刻图案在光刻胶表面的清晰度和分辨率。

3. 曝光剂量

曝光剂量是指单位面积上接收的光能量，通常用mJ/cm^2或μC/cm^2来表示。曝光剂量的选择对分辨率和光刻胶的副反应有重要影响。

4. 曝光对位精度

曝光对位精度是指光刻胶上已存在的图案和新的曝光对位的精度，是保证多层曝光图案对位一致的重要因素。

5. 外插点技术

外插点技术是光刻工艺中常用的技术之一，用来解决多层曝光对位的问题，通过在原有图案之间插入一些小点，形成“外插点”，帮助提高曝光对位精度。

三、光刻工艺的应用

1. 多层光刻

多层光刻是将图案分布在不同的光刻层上，通过多次曝光和显影后，将所需的图案逐步转移到硅片上，用以实现复杂的图形和微米级的加工精度。

2. 窄线光刻

窄线光刻是光刻工艺中的一个重要应用，通常用于制备尺寸微小的导线和电阻，如集成电路的金属化加工工艺。

3. TDDB测试

TDDB（Time Dependent Dielectric Breakdown）测试是半导体器件可靠性测试中常用的一种手段，通过光刻工艺制作特定形状的电极，用以对半导体器件的绝缘层进行加速老化测试。

4. MOE（Metal Overetch）工艺

MOE工艺是半导体制造中的重要工艺之一，通过光刻工艺制备特定形状的金属层，用以避免金属间的干扰和电子漏泄。

四、光刻工艺中的关键技术方法

1. 高对比掩模设计 高对比掩模设计是提高分辨率的重要技术，通过设计掩模的优化形状和表面反射率等手段，提高掩模的对比度，从而实现更小的最小分辨尺寸。

2. 折射率匹配液

折射率匹配液是用来提高掩模和光刻胶介质之间光学匹配的液体。在光刻过程中，掩模和光刻胶之间存在折射率差异时，容易产生图案扭曲和分辨率下降的问题。

3. 双波长曝光技术

双波长曝光技术是通过同时使用两种波长的光源进行曝光，提高曝光对比度，改善分辨率和曝光剂量的均匀性。

4. 技术晶片制作工艺

技术晶片制作工艺是光刻工艺中的一种特殊加工方法，通过特定的工艺流程对晶片进行模式化处理，用以评估新工艺和新设备的性能。

五、光刻工艺的挑战与展望

1. 光刻工艺的挑战

目前，随着集成电路制程的不断进一步，光刻工艺也面临着一些新的挑战。首先，随着芯片尺寸的不断缩小，对于光刻胶的分辨率和曝光剂量等方面提出了更高的要求；其次，多层光刻对位精度和图形变形控制的需求也在不断增强；此外，随着光刻机光源功率和分辨率的提高，设备和光源成本不断增加，也是光刻工艺的挑战之一。

2. 光刻工艺的展望

在面对挑战的同时，光刻工艺也面临着更多的发展机遇。未来，光刻工艺将在更小的尺寸下实现更高的分辨率和更快的曝光速度，以满足日益增长的芯片制程要求。同时，多光束光刻、极紫外光刻、电子束光刻等新技术的发展也将为光刻工艺带来更广阔的应用前景。

综上所述，光刻工艺是半导体制造中的重要环节，具有重要的理论基础和实践应用价值。光刻工艺的基本原理、关键技术和应用方法是这一领域的核心内容，通过对光刻工艺知识点的深入总结和学习，可以更好地理解和掌握这一技术，为半导体制造和芯片工艺的发展贡献力量。随着新技术的不断涌现和技术水平的不断提高，相信光刻工艺将在半导体制造行业中发挥越来越重要的作用，为微纳电子器件的制备和发展提供坚实的技术保障。

合集下载

光刻工艺总结

光刻工艺总结

光刻工艺总结

光刻岗位工艺总结

引言：本文仅供大家参考，文章中错误之处请大家指正。

希望后续光刻工艺员能够根据自己的实际工作经验将该总结不断完善。

一、光刻各岗位基本工艺知识及工艺过程控制要点：

1、上料

上料机原理

使用机械手上料，并对每片玻璃的阻值厚度进行检测。

2、清洗：

清洗干燥的原理

去除ITO玻璃表面残留的灰尘、有机物等,为涂胶提供干净、干燥的ITO玻璃；

主要清洗方式

洗洁精+超声+高纯水+IRUV

洗洁精的去污原理：洗洁精（表面活性剂）能够使不相溶的液体成为乳浊液。通过此乳化作用将油脂包围在水中而形成乳浊液来达到去污作用，玻璃经过洗洁精去油污后，再依次用大量的自来水，去离子水冲洗就可以达到洁净玻璃表面的目的。

高纯水清洗可去除溶于水的杂质及一些灰尘，同时还能够将上工序的洗洁精去除掉；

超声波作用机理：通过超声空化作用，存在于液体中的微气泡（空气核）在声场的作用下振动，当声压达到一定的值时，气泡将迅速增长，然后突然闭合，在气泡闭合时产生冲击波，在其周围产生上千个大气压的压力，破坏不溶性污物而使它们分散在清洗液中。

IR主要是将玻璃表面的水份烘干，经过清洗后的玻璃，表面沾有水或者有机溶剂等清洗液，这将会对后续工序造成不良影响，特别是光刻工艺会产生浮胶，钻刻，图形不清晰等，因此玻璃必须经过干燥处理。 UV主要是将有机物的长分子链打断成小分子链，从而达到去除有机物的目的；

清洗效果评价方法

测试接触角，接触角小于10度

重要管理项目

洗洁精浓度

（四厂光刻用洗洁精为MG，其浓度最初为2%，后经试验验证，使用5%浓度的洗洁精清洗效果较好，后改用5%浓度的洗洁精进行清洗）

洗洁精温度

喷淋圧力及流量

DIW喷淋流量

刷子转速、下压距

清洗时间（走速）

IR/UV/CP温度曲线

3、 涂胶，前烘：

涂胶基本原理

光刻胶膜厚与辊压，印压的变化关系

备注:1、此结论为涂胶辊供应商提供的经验曲线，仅供参考。

光刻工艺基础知识

光刻工艺基础知识

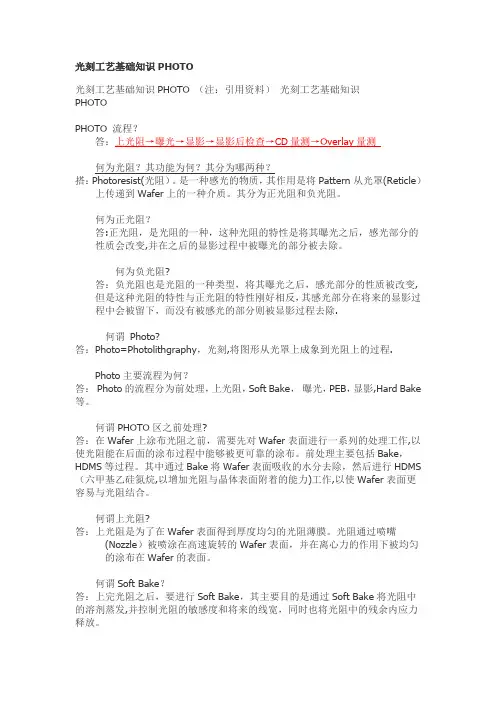

光刻工艺基础知识PHOTO
