桩基础计算规则

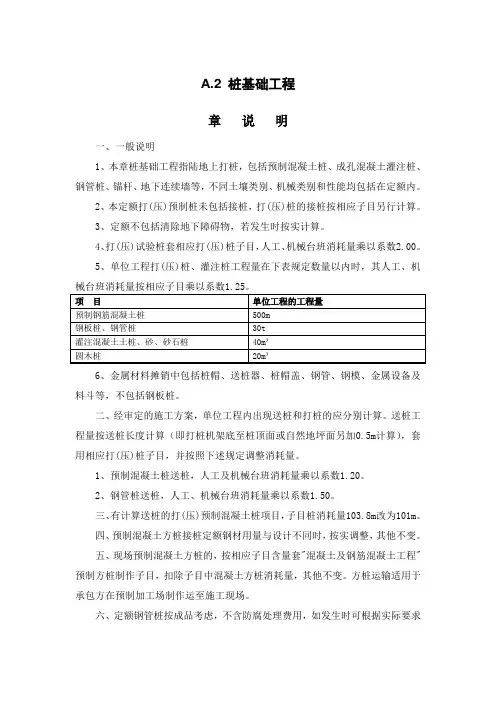

A.2 桩基础工程

章 说 明

一、一般说明

1、本章桩基础工程指陆地上打桩，包括预制混凝土桩、成孔混凝土灌注桩、钢管桩、锚杆、地下连续墙等，不同土壤类别、机械类别和性能均包括在定额内。

2、本定额打(压)预制桩未包括接桩，打(压)桩的接桩按相应子目另行计算。

3、定额不包括清除地下障碍物，若发生时按实计算。

4、打(压)试验桩套相应打(压)桩子目，人工、机械台班消耗量乘以系数2.00。

5、单位工程打(压)桩、灌注桩工程量在下表规定数量以内时，其人工、机械台班消耗量按相应子目乘以系数1.25。

项 目 单位工程的工程量

预制钢筋混凝土桩 500m

钢板桩、钢管桩 30t

灌注混凝土土桩、砂、砂石桩 40m³

圆木桩 20m³

6、金属材料摊销中包括桩帽、送桩器、桩帽盖、钢管、钢模、金属设备及料斗等，不包括钢板桩。

二、经审定的施工方案，单位工程内出现送桩和打桩的应分别计算。送桩工程量按送桩长度计算（即打桩机架底至桩顶面或自然地坪面另加0.5m计算），套用相应打(压)桩子目，并按照下述规定调整消耗量。

1、预制混凝土桩送桩，人工及机械台班消耗量乘以系数1.20。

2、钢管桩送桩，人工、机械台班消耗量乘以系数1.50。

三、有计算送桩的打(压)预制混凝土桩项目，子目桩消耗量103.8m改为101m。

四、预制混凝土方桩接桩定额钢材用量与设计不同时，按实调整，其他不变。

五、现场预制混凝土方桩的，按相应子目含量套"混凝土及钢筋混凝土工程"预制方桩制作子目，扣除子目中混凝土方桩消耗量，其他不变。方桩运输适用于承包方在预制加工场制作运至施工现场。

六、定额钢管桩按成品考虑，不含防腐处理费用，如发生时可根据实际要求按实计算。

七、人工挖孔桩护壁混凝土已包括规范规定凸出地面的20cm高度，如实际护壁混凝土与定额含量不同时，不作调整。

八、沉管混凝土灌注桩，钻、冲孔灌注桩、水泥粉煤灰碎石灌注(CFG)桩和地下连续墙的混凝土含量按1.20扩散系数考虑，实际灌注量不同时，可调整混凝土量，其他不变。

桩基工程量计算规则

1、打预制钢筋混凝土桩按设计桩长 (包括桩尖 )以延长米计算。如管桩 的空心部分按设计要求灌注混凝土或其他填充材料时，应另行计算。

2、接桩：电焊接桩按设计接头以个计算。焊接桩接头钢材用量设计与 项目不同时，可按设计用量换算。

3、送桩：按送桩长度以延长米计算 (即打桩架底至桩顶面高度或自桩顶 面至自然地坪面另加0.5m计算)。送桩后孔洞如需回填时，按“A.土石 方工程”相应项目计算。

4、 钻孔灌注混凝土桩按下列规定计算。

(1) 钻孔按实钻孔长度乘以设计桩截面面积计算，灌注混凝土按设计桩 长(包括桩尖， 不扣除桩尖虚体积 )与超灌长度之和乘以设计桩断面面积 以立方米计算。 超灌长度设计有规定的， 按设计规定； 设计无规定的， 按 0.25 米计算。

(2) 泥浆运输按成孔体积以立方米计算。

5、 人工挖孔混凝土桩按下列规定计算。

(1) 挖土按实挖体积以立方米计算。如设计无混凝土护壁者，挖土尺寸 按设计桩身直径加 200mm 计算，项目中包括垂直运输及 100m 以内水 平运输。

(2) 设计有混凝土护壁者，护壁混凝土按图示尺寸以立方米计算。设计

无混凝土护壁者，护壁厚度按100m m,高度按孔身高度计算。

(3) 扩大头如需锚杆支护时，另行计算。

(4) 人工挖孔混凝土桩从桩承台以下，按设计图示尺寸以立方米计算，

混凝土护壁已另列项目，不得重复计算。 6、打孔 (沉管)灌注桩按下列规定计算。

(1) 混凝土桩、砂桩、砂石桩、碎石桩、 CFG桩的体积，按设计桩长(包

括桩尖，不扣除桩尖虚体积 )乘以设计规定桩径，如设计无规定时，桩 径按钢管管箍外径截面面积计算。

(2) 扩大桩的体积用复打法时按单桩体积乘以次数计算；用翻插法时按 单桩体积乘以 1.5 系数。

(3) 打孔后先埋入预制混凝土桩尖，再灌注混凝土者，桩尖按 A.4 “混凝 土及钢筋混凝土工程 ”相应项目计算。灌注桩按设计长度 (自桩尖顶面至 桩顶面高度 )乘以钢管管箍外径截面面积计算。断面面积计算。

桩计算规则

一、打、压预制钢筋混凝土方桩

1、打预制钢筋混凝土桩的体积，按设计桩长以体积计算，长度按包括桩尖的全长计算，桩尖虚体积不扣除。计量单位：m3，体积计算公式如下：

V=桩截面积×设计桩长（包括桩尖长度）

2、送钢筋混凝土方桩（送桩）：当设计要求把钢筋砼桩顶打入地面以下时，打桩机必须借助工具桩才能完成，这个借助工具桩(一般2～3m长，由硬木或金属制成)完成打桩的过程叫“送桩”。计算方法按定额规定以送桩长度即桩顶面至自然地坪另加0.5米乘以横截面积以立方米计算，计量单位：m3，公式如下：

V=桩截面积×（送桩长度+0.5m) 送桩长度——设计桩顶标高至自然地坪。

3、接桩：接桩是指按设计要求按桩的总厂分节预制运至现场先将第一根桩打入将第二根桩垂直吊起和第一根桩相连后再继续打桩

4、硫磺胶泥按桩——计量单位：m2；按桩截面积电焊接桩——计量单位：t ；按包角钢或包钢板的重量。

二、打、压预应力钢筋砼管桩

按设计桩长以体积计算，长度按包括桩尖的全长计算，桩尖虚体积不扣除，管桩的空心体积应扣除，管桩的空心部分设计要求灌注混凝土或其他填充材料时，应另行计算。计量单位：m3，体积计算公式如下：

V=桩截面积×设计桩长（包括桩尖长度）桩内灌芯工程量计算，计量单位：m3

V=管桩桩孔内径截面积×设计灌芯深度

三、灌注桩

（1）打孔沉管灌注桩单打、复打：计量单位：m3

V=管外径截面积×（设计桩长+加灌长度）设计桩长——根据设计图纸长度如使用活瓣桩尖包括预制桩尖，使用预制钢筋混凝土桩尖则不包括加灌长度——用来满足砼灌注充盈量，按设计规定；无规定时，按0.25m计取。

（2）、夯扩桩：计量单位：m3

V1（一、二次夯扩）=标准管内径截面积×设计夯扩投料长度（不包括预制桩尖）V2（最后管内灌注砼）=标准管外径截面积×（设计桩长+0.25）设计夯扩投料长度——按设计规定计算。

（3）钻孔混凝土灌注桩成孔工程量，计量单位：m3

 （2）计算规则

 打预制钢筋混凝土桩（含管桩）工程量，按设计桩长（包括桩尖，不扣除桩尖虚体积）乘以桩截面面积以立方米计算。管桩的空心体积应扣除。

 （3）计算方法（如下图所示）

 打方桩工程量V＝A×B×L×n

 打管桩工程量V＝[π×R2×L－π×r2×（L-h）]×n

 式中：n——打桩根数。

例 如下图所示，轨道式柴油打桩机打预制钢筋混凝土方桩250根，二级土。试计算打预制钢筋混凝土方桩工程量，并按2005年《广西建筑工程消耗量定额》确定定额子目名称及编号。

 解 柴油打桩机打预制钢筋混凝土桩工程量，按设计桩长（包括桩尖，不扣除桩尖虚体积）乘以桩截面面积以立方米计算。

 定额编号为01020002换。（因单位工程的工程量＜ 150，按定额说明规定：人工、机械量按该定额项目乘以系数1.25计算）

例 如下图所示，履带式柴油打桩机打预制钢筋混凝土管桩20根，二级土。试计算打预制钢筋混凝土管桩工程量，并按2005年《广西建筑工程消耗量定额》确定定额子目名称及编号。

解 柴油打桩机打预制钢筋混凝土桩工程量，按设计桩长（包括桩尖，不扣除桩尖虚体积）乘以桩截面面积以立方米计算。

 定额编号为01020020。

 定额子目名称：履带式柴油打桩机打预制管桩、桩长≤24m、二级土。

 【例】如图所示，某工程人工挖孔灌注桩共50根，桩的直径（含护壁）为1200mm，护壁厚度为100～175mm，扩大头尺寸见图，试求：人工挖孔桩成孔工程量。

 【解】桩身部分:

 圆柱V1＝3.1416×0.62×15.0

＝16.96m3

 扩大头部分：

 扩大圆台V2＝3.1416/3×（0.92＋0.52＋0.9×0.5）×1.3＝2.06m3

 圆柱V3＝3.1416×0.92×0.2＝0.51m3

球缺V4＝3.1416/6×（3×0.92＋0.32）×0.3＝0.40m3
