汇编语言复习辅导
第三章 8086指令系统和寻址方式
应掌握编写一个完整的汇编语言程序所必需的知识及其相应概念:
(1)汇编语言程序的格式
(2)常用伪指令(伪操作)
(3)8086寻址方式
(4)8086指令系统
1 汇编语言程序格式. 80x86的逻辑段：堆栈段、数据段、附加段、代码段
(1) 完整段定义 ;- - - - - - - - - - - - - - - - - - - - - - - STSEG SEGMENT ;定义堆栈段 DB 64 DUP(?) STSEG ENDS ;- - - - - - - - - - - - - - - - - - - - - - - DTSEG SEGMENT ;定义数据段 DATA1 DB 36H DATA2 DB 4BH SUM DB ? DTSEG ENDS ;- - - - - - - - - - - - - - - - - - - - - - - CDSEG SEGMENT ;定义
代码段 MAIN PROC FAR ASSUME CS:CDSEG,DS:DTSEG,SS:STSEG START: MOV AX,DTSEG MOV DS,AX ;设置数据段地址
MOV AL,DATA1 ;用户程序 MOV BL,DATA2 ADD AL,BL MOV SUM,AL MOV AH,4CH ;返回DOS INT 21H MAIN ENDP CDSEG ENDS END START ;汇编结束(2) 简化段格式:
·MODEL SMALL ;存储模型
·STACK 100H ;定义堆栈段及大小
·DATA ;定义数据段 VAR1 DB ? ·CODE ;定义代码段
MAIN PROC FAR ;定义过程START: MOV
DX,@DATA ;设置数据段 MOV DS,AX ; 地址
…MOV AX,4COOH ;返回DOS INT 21H MAIN ENDP ;过程结束
单片机原理及接口技术习题及答案 苏州经贸职业技术学院 1
第2部分 指令系统
1、简述下列基本概念：指令、指令系统、机器语言、汇编语言、高级语言。
答：指令：CPU根据人的意图来执行某种操作的命令。
指令系统：一台计算机所能执行的全部指令指令集合。
机器语言：机器语言是用二进制代码0和1表示指令和数据的最原始的程序设计语言。
汇编语言：在汇编语言中，指令用助记符表示，地址、操作数可用标号、符号地址及字符等形式来描述。
高级语言：高级语言是接近于人的自然语言，面向过程而独立于机器的通用语言。
2、什么是计算机指令和指令系统？
答：指令：CPU根据人的意图来执行某种操作的命令。
指令系统：一台计算机所能执行的全部指令指令集合。
3、简述89C51汇编指令格式。
答：操作码 [目的操纵数]，[原操作数]
4、简述89C51的寻址方式和所能涉及的空间。
答：立即数寻址：程序存储器ROM。
直接寻址：片内RAM低128B和特殊功能寄存器。
寄存器寻址：R0～R7，A，B，C，DPTR。
寄存器间接寻址：片内RAM低128B，片外RAM。
变址寻址：程序存储器64KB。
相对寻址：程序存储器256KB范围。
位寻址：片内RAM的20H～2FH字节地址，部分特殊功能寄存器。
5、要访问特殊功能寄存器和片外数据存储器，应采用哪些寻址方式？
答：SFR：直接寻址，外寻址；片外RAM：寄存器间接寻址。
6、在89C51片内RAM中，已知（30H）=38H，（38H）=40H，（40H）=48H，（48H）=90H。请分析下面是什么指令，说明原操作数的寻址方式及按顺序执行后的结果。
答； MOV A，40H 直接寻址
MOV R0，A 寄存器寻址
MOV P1，#0F0H 立即数寻址
1 / 9 第二章 8086 体系结构与 80x86CPU
1．8086CPU 由哪两部份构成？它们的主要功能是什么？
答： 8086CPU 由两部份组成：指令执行部件和总线接 口部件。指令执行部件〔EU 主要由算术逻辑运算单 元、标志寄存器 FR、通用寄存器组和 EU 控制器等 4 个部件组成,其主要功 能是执行指令。总线接口部件主要由地址加法器、专用寄存器组、指令队 列和总线控制电路等 4 个部件组成,其主要功能是形成访问存储器的物理地址、 访问存储器并取指令暂存到指令队列中等待执行,访问存储器或者 I／O 端口读取
操作数参加 EU 运算或者存放运算结果等。
2．8086CPU 预取指令队列有什么好处？ 8086CPU 内部的并行操作体现在哪
里？答： 8086CPU 的预取指令队列由 6 个字节组成,按照 8086CPU 的设计要求, 指令执行部件〔EU 在执行指令时,不是直接通过访问存储器取指令,而是从指令 队列中取得指令代码,并分析执行它。从速度上看,该指令队列是在 CPU 内部,EU 从指令队列中获得指令的速度会远远超过直接从内存中读取指令。8086CPU 内部
的并行操作体现在指令执行的同时,待执行的指令也同时从内存中读取,并送到
指令队列。
5．简述 8086 系统中物理地址的形成过程。8086 系统中的物理地址最多有 多少个？逻辑地址呢？答： 8086 系统中的物理地址是由 20 根地址总线形成的。
8086 系统采用分段并附以地址偏移量办法形成 20 位的物理地址。采用分段结构
的存储器中,任何一个逻辑地址都由段基址和偏移地址两部份构成,都是 16 位二
进制数。通过一个 20 位的地址加法器将这两个地址相加形成物理地址。 具体做
法是 16 位的段基址左移 4 位,然后与偏移 地址相加获得物理地址。由于 8086CPU 的地址线是 20 根,所以可寻址的存储空 间为

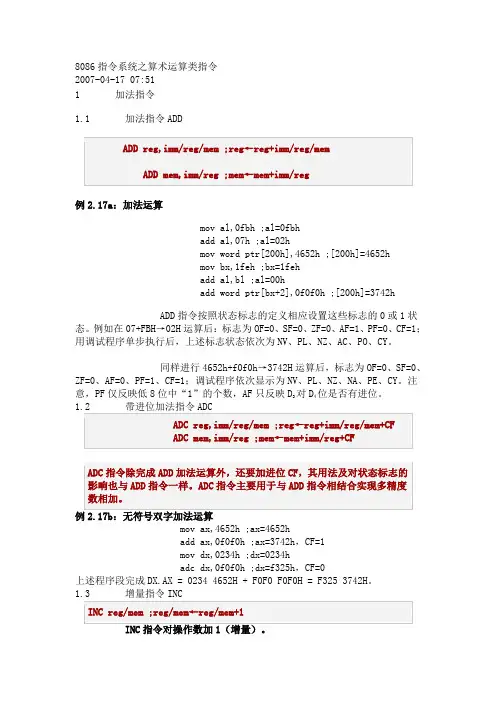

8086指令系统之算术运算类指令
2007-04-17 07:51
1 加法指令
1.1 加法指令ADD
ADD reg,imm/reg/mem ;reg←reg+imm/reg/mem ADD mem,imm/reg ;mem←mem+imm/reg
例2.17a：加法运算
mov al,0fbh ;al=0fbh
add al,07h ;al=02h
mov word ptr[200h],4652h ;[200h]=4652h
mov bx,1feh ;bx=1feh
add al,bl ;al=00h
add word ptr[bx+2],0f0f0h ;[200h]=3742h
ADD指令按照状态标志的定义相应设置这些标志的0或1状态。例如在07+FBH→02H运算后：标志为OF=0、SF=0、ZF=0、AF=1、PF=0、CF=1；用调试程序单步执行后，上述标志状态依次为NV、PL、NZ、AC、PO、CY。
同样进行4652h+f0f0h→3742H运算后，标志为OF=0、SF=0、ZF=0、AF=0、PF=1、CF=1；调试程序依次显示为NV、PL、NZ、NA、PE、CY。注意，PF仅反映低8位中“1”的个数，AF只反映D3对D4位是否有进位。
1.2
带进位加法指令ADC
ADC reg,imm/reg/mem ;reg←reg+imm/reg/mem+CF ADC mem,imm/reg ;mem←mem+imm/reg+CF
ADC指令除完成ADD加法运算外，还要加进位CF，其用法及对状态标志的影响也与ADD指令一样。ADC指令主要用于与ADD指令相结合实现多精度数相加。
