JS14P 系列数字式时间继电器技术参数AC-15 UeV380（AC） 240（AC） 120（AC） IeA0.95 1.5 3DC-13 UeV250（DC） 125（DC） IeA0.27 0.55约定发热电流 A5重复误差≤1%机械寿命 次≥1×106 电寿命次≥1×105功耗W≤3额定控制电源电压 JS14P、JS14P-MV12~380（AC）V12~220（DC）V24～48（AC/DC）V100～240（AC/DC）JS14P-D、JS14P-D/MV12~380（AC） V12~220（DC）延时时间JS14P、JS14P-M0.1s～9.9s、1s～99s、0.1min～9.9min、0.01s～9.99s0.1s～99.9s、1s～999s、0.1min～99.9min1min～999min、0.1h～99.9h、1h～999h、10s～9990s10min～9990min、0.1s～99h、0.1s～999hJS14P-D、JS14P-D/M0.1s～9.9s、1s～99s、10s～990s、0.01s～9.99s0.1s～99.9s、1s～999s国际标准IEC 60947-5-1国家标准GB 14048.5认证证书CCC产品特征本系列产品主要由电压变换器、整流稳压器、晶体振荡/分频/计数器、电子开关、拨码开关、及执行继电器等组成的“元器件组合”部件和外壳、上插等部件组成本系列产品采用集成电路、晶体振荡器，用拨码开关进行时间整定，延时范围宽、整定直观、使用方便、功耗小、寿命长，具有较高的延时精度和较强的抗干扰能力 4
Delixi ElectricJS14P 系列数字式时间继电器
外形及安装尺寸
JS14P、JS14P-DJS14P-M、JS14P-D/M
选型指南产品名称延时形式安装方式延时时间额定控制电源电压JS14P□□□□缺省:通电延时 D:断电延时缺省:装置式 M:面板式26Y:0.1s～99h 36Y:0.1s～999h 9P9S:0.1s～9.9s … 999H:1h～999h 12:AC12V…380:AC380V12D:DC12V…220D:DC220VKD1:AC/DC100V～ 240V KD2:AC/DC24V～ 48V注：JS14P多时基产品可代替原JSS1-01～07产品 P表示小数点单位：mm
N JS 1－□
设计序号
时间继电器
企业特征代号特征代号：
不标注：表示延时一组转换，有外部复位和暂停功能
2Z：表示延时两组转换
11：表示延时两组转换，有外部复位和暂停功能
K：表示延时一组转换，瞬时一组转换
S：表示延时一组转换，循环延时，有外部复位和暂停功能
M：增强型
H
：完善型1 适用范围
NJS1系列时间继电器主要用于交流50Hz，额定控制电源电压至380V及直流额定控制电源电压至
240V的控制电路中作时间控制元件，按预定的时间接通或断开电路。控制电器
NJS1 系列时间继电器
2 型号及含义
注：本产品部分型号适用于宽范围工作电压，如工作电压在AC/DC100V~240V表示交直流100V至240V的电压范围内都可以正常工作。
1×10≤0.5%±50ms
-5℃~+40℃≤3VA面板式 装置式 导轨式
面板式：CZS08S CZS11S CZS08G 装置式或导轨式：CZS08C CZF11A-E机械寿命
延时精度
环境温度功耗安装方式
配用底座型号
工作方式
触点数量
触点容量
时基代号
整定范围
时基代号
整定范围
额定控制电源电压
复位暂停功能电寿命通电延时型延时范围
循环延时型
延时范围1h～9999h通电延时NJS1
延时1转换
AC/DC24V～48V、AC/DC100V～240V、AC220V、AC380V，50Hz
有 无 有 无
1×100.01s～99.99s0.1s～999.9s1s～9999s10s～99990s1s～99min99s0.1min～999.9min1min～9999min1min～99h99min0.1h～999.9hh0.01s0.1s0.1mmmshms10s
0.1s 1s 0.1min 1min 0.1h 1h 0.1s~9.9s 1s~99s 0.1min~9.9min 1min~99min 0.1h~9.9h 1h~99h NJS1-2Z
延时2转换通电延时NJS1-S
有0.1h延时1转换循环延时NJS1-11
s
产品简
介新一代时间继电器 SIRIUS 3RPSIRIUS 3R–
为新时代设计的
时间继电器
新一代 SIRIUS 3R 的设计理念源自于适配模数化模块系统，目前已
完成所有 SIRIUS 产品家族的开发。其中新一代时间继电器的特点是:
系列完整，功能强大，适应用不同的工业行业，安装、
使用迅速，操作简单，可靠性极高。
极佳的操作性能使 SIRIUS 3R 时间继电器特别适
合于工业应用领域。2Sirius
P
R
ODUCTDESIGN AWARD3RP15 时间继电器标准型紧凑设计的 3RP15 安装宽度仅 22.5mm， 具有绝大多数功能，辅助触头，时间及电压范围为标准设计，多档设置范围。
3RP10 时间继电器3RP10 的设计主要为配合电动机馈电装置，可与 S00 尺寸的接触器完美搭接。3RP10 提供“通电延时”与“多功能”二种型式，每种都有 2 个电压范围 24V AC/DC，100 - 127V AC 及 24V AC/DC，200- 240V AC。3RP10 多功能型时间继电器有 7 个功能，由可换的编码插件实现。“通电延时”型时间继电器已将功能固化，无须编码插件。
SIRIUS 3R－ 针对馈电装置而设3RP10 时间继电器及 3RH 中间继电器均只有 45mm 宽。且高度与深度相同，接线端子也具有相同高度，S00 系列的尺寸一致性与其他时间继电器相比可减少安装深度，故可降低对柜子深度的要求。
产品设计大奖高质量，高性能
——现代安装技术的概念
安装可靠，全球适用
根据 IEC 947，继电输出
在 AC15/DC-13 使用类别下可
靠性极高，即使用于通断接触
器也能实现很高的电气寿命，
3RP 时间继电器的工作温度范
围高达: -25°C ~ +50°C，高
温工作可靠性高，符合全球相
关安装标准，3RP10 时间继
电器已通过 UL 及 CSA 标准。使用 SIRIUS 3RP ——安装
及连线方便，灵活
所有新一代 SIRIUS 3RP1
继电器

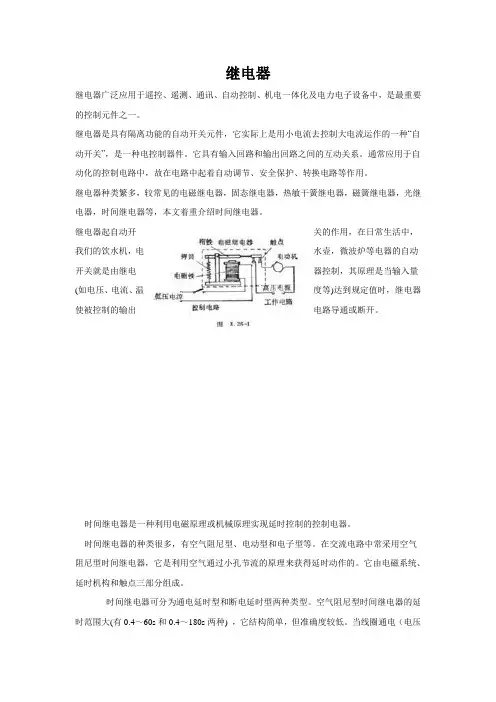

继电器广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
继电器是具有隔离功能的自动开关元件，它实际上是用小电流去控制大电流运作的一种“自动开关”，是一种电控制器件。它具有输入回路和输出回路之间的互动关系。通常应用于自动化的控制电路中，故在电路中起着自动调节、安全保护、转换电路等作用。
继电器种类繁多，较常见的电磁继电器，固态继电器，热敏干簧继电器，磁簧继电器，光继电器，时间继电器等，本文着重介绍时间继电器。
继电器起自动开关的作用，在日常生活中，我们的饮水机，电水壶，微波炉等电器的自动开关就是由继电器控制，其原理是当输入量(如电压、电流、温度等)达到规定值时，继电器使被控制的输出电路导通或断开。
时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。
时间继电器的种类很多，有空气阻尼型、电动型和电子型等。在交流电路中常采用空气阻尼型时间继电器，它是利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。
时间继电器可分为通电延时型和断电延时型两种类型。空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s两种) ，它结构简单，但准确度较低。当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。
