邵氏硬度计

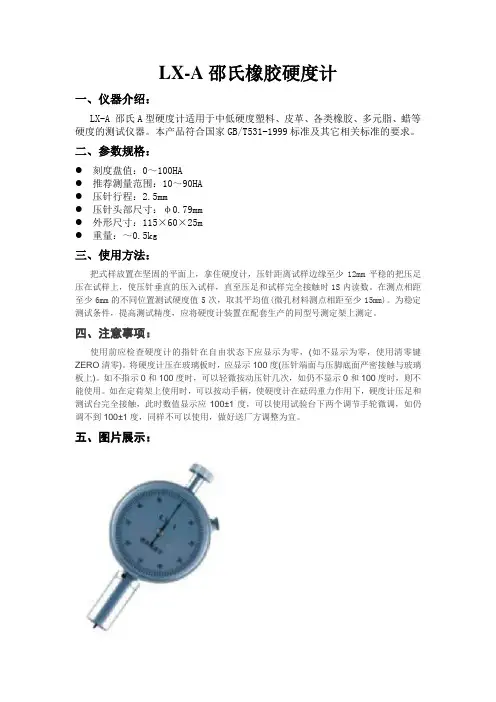

LX-A邵氏橡胶硬度计

一、仪器介绍：

LX-A 邵氏A型硬度计适用于中低硬度塑料、皮革、各类橡胶、多元脂、蜡等硬度的测试仪器。本产品符合国家GB/T531-1999标准及其它相关标准的要求。

二、参数规格：

 刻度盘值：0～100HA

 推荐测量范围：10～90HA

 压针行程：2.5mm

 压针头部尺寸：φ0.79mm

 外形尺寸：115×60×25m

 重量：～0.5kg

三、使用方法：

把式样放置在坚固的平面上，拿住硬度计，压针距离试样边缘至少12mm平稳的把压足压在试样上，使压针垂直的压入试样，直至压足和试样完全接触时1S内读数。在测点相距至少6mm的不同位置测试硬度值5次，取其平均值(微孔材料测点相距至少15mm)。为稳定测试条件，提高测试精度，应将硬度计装置在配套生产的同型号测定架上测定。

四、注意事项：

使用前应检查硬度计的指针在自由状态下应显示为零，(如不显示为零，使用清零键ZERO清零)。将硬度计压在玻璃板时，应显示100度(压针端面与压脚底面严密接触与玻璃板上)。如不指示0和100度时，可以轻微按动压针几次，如仍不显示0和100度时，则不能使用。如在定荷架上使用时，可以按动手柄，使硬度计在砝码重力作用下，硬度计压足和测试台完全接触，此时数值显示应100±1度，可以使用试验台下两个调节手轮微调，如仍调不到100±1度，同样不可以使用，做好送厂方调整为宜。

五、图片展示：

邵氏硬度计 测试标准

邵氏硬度计作为一种重要的材料测试设备，广泛应用于工业生产和科学研究中。邵氏硬度计的测试标准包括了多种国家和行业标准，以下是其主要的测试标准：

1. GB/T 1172-2017《金属材料硬度试验 邵氏硬度试验》

该国家标准规定了邵氏硬度计对金属材料进行硬度测试的基本方法和要求，包括试验样品的制备、试验过程中的注意事项、结果判定和报告展示等内容。

2. ASTM E10-18《邵氏硬度试验标准方法》

美国材料和试验协会（ASTM）制定的邵氏硬度试验标准方法，包括了邵氏硬度计测试的样品准备、测试方法、结果计算和报告等方面的详细要求。

3. JIS Z 2243-2011 《金属材料 邵氏硬度试验方法》

该日本工业标准规定了邵氏硬度计测试金属材料硬度的方法和要求，包括试验样品的准备、试验过程的标准化要求和结果评估等内容。

4. ISO 2039-2:2017 《塑料 硬度和刚度测试 邵氏硬度试验》

这是一个国际标准，针对塑料材料进行硬度测试的邵氏硬度试验方法和要求，包括样品准备、试验过程中采用的方法和测试结果的计算等方面。

以上是邵氏硬度计主要的测试标准，每个国家和行业也可能有一些特殊的测试要求。在实际应用中，需要根据具体材料的特性和应用领域选择相应的标准进行测试，以获得最准确的测试结果。同时，测试操作者需要严格按照测试标准进行操作，确保测试数据可靠性，从而避免因测试误差导致的质量问题和损失。

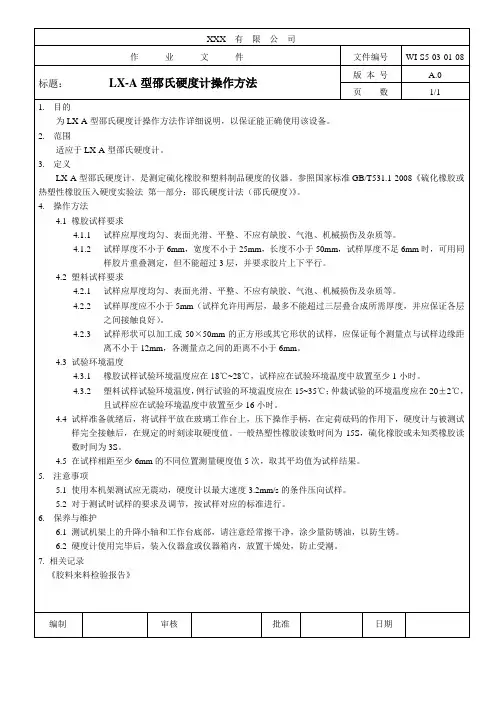

XXX 有 限 公 司

作 业 文 件 文件编号 WI-S5-03-01-08

标题： LX-A型邵氏硬度计操作方法 版 本 号 A.0

页 数 1/1

1. 目的

为LX-A型邵氏硬度计操作方法作详细说明，以保证能正确使用该设备。

2. 范围

适应于LX-A型邵氏硬度计。

3. 定义

LX-A型邵氏硬度计，是测定硫化橡胶和塑料制品硬度的仪器。参照国家标准GB/T531.1-2008《硫化橡胶或热塑性橡胶压入硬度实验法 第一部分：邵氏硬度计法（邵氏硬度）》。

4. 操作方法

4.1 橡胶试样要求

4.1.1 试样应厚度均匀、表面光滑、平整、不应有缺胶、气泡、机械损伤及杂质等。

4.1.2 试样厚度不小于6mm，宽度不小于25mm，长度不小于50mm，试样厚度不足6mm时，可用同样胶片重叠测定，但不能超过3层，并要求胶片上下平行。

4.2 塑料试样要求

4.2.1 试样应厚度均匀、表面光滑、平整、不应有缺胶、气泡、机械损伤及杂质等。

4.2.2 试样厚度应不小于5mm（试样允许用两层，最多不能超过三层叠合成所需厚度，并应保证各层之间接触良好）。

4.2.3 试样形状可以加工成50×50mm的正方形或其它形状的试样，应保证每个测量点与试样边缘距离不小于12mm，各测量点之间的距离不小于6mm。

4.3 试验环境温度

4.3.1 橡胶试样试验环境温度应在18℃~28℃，试样应在试验环境温度中放置至少1小时。

4.3.2 塑料试样试验环境温度，例行试验的环境温度应在15~35℃；仲裁试验的环境温度应在20±2℃，且试样应在试验环境温度中放置至少16小时。

4.4 试样准备就绪后，将试样平放在玻璃工作台上，压下操作手柄，在定荷砝码的作用下，硬度计与被测试样完全接触后，在规定的时刻读取硬度值。一般热塑性橡胶读数时间为15S，硫化橡胶或未知类橡胶读数时间为3S。

邵氏硬度计操作规程

《邵氏硬度计操作规程》

一、设备准备

1. 检查邵氏硬度计的外观，确保无损坏。

2. 对邵氏硬度计进行校准，确保测量结果准确。

3. 准备好试样，确保试样表面平整。

二、操作步骤

1. 将试样放置在测量台上，调整邵氏硬度计使其与试样垂直接触。

2. 用手轻轻按下硬度计的压头，使其与试样表面接触。

3. 通过目镜观察硬度计上的指针位置，记录下读数。

4. 释放压头，取出试样，完成一次测量。

三、注意事项

1. 在测量过程中，严禁用力过大或过小，以免影响测量结果。

2. 每次测量后，要及时清洁硬度计的压头和测量台，避免杂质影响下一次测量。

3. 长时间不使用邵氏硬度计时，要进行适当的保养和维护，确保其性能稳定。

四、结果处理

1. 将测得的硬度值记录在相关文件中，标明试样信息和测量时间。

2. 分析测量结果，根据需要进行进一步的处理和决策。

以上即为《邵氏硬度计操作规程》，希望用户在使用硬度计时能够严格按照规程操作，确保测量结果的准确性和可靠性。
