市政工程排水管道施工方案

（一）准备工作

⑴测定管道中线、附属构筑物位置，并标出与管线冲突的地下、地上构筑物

位置；

⑵核对永久性水准点，建立临时水准点；

⑶核对接入原有管道处高程；

⑷施放挖槽边线、堆土堆料界线及临时用地范围；

⑸中心桩、方向桩及水准点均设置固定可靠的栓桩、栓点和明显标志。

（二）给排水工程施工工艺流程

开始（施工准备）

污雨水沟槽开挖及排水

污水管道基础施工 雨水管道基础施工

污水管道安装 雨水管道安装

闭水试验 压实度检测

回填夯实 检 查 井 浇 筑雨水井进水管施工

井圈、井座施工

井盖、水蓖子安装

结束（一）沟槽开挖

1.开挖要求

⑴机械挖槽时，向操作人员详细交底，包括挖槽断面、堆土位置、现有地下

管线情况及施工要求等。同时指定专人与司机配合，该人熟悉机械挖土有关安全

操作规程，并及时丈量槽底高程和宽度，防止超挖或亏挖。

⑵单斗挖土机不宜在架空输电线路下工作，如在架空线路一侧工作时，与线

路的垂直、水平安全距离，不应小于下表中的规定。

挖掘机与架空线路边线的最小安全距离

输 电 线 路 电 压 垂 直 安 全 距 离 水 平 安 全 距 离

（ kV） （ m） （ m）

＜ 1 1.5 1.5

1～ 20 1.5 2.0

35～ 110 2.5 4.0

154 2.5 5.0

220 2.5 6.0

⑶人工清挖槽底时，应认真控制槽底高程和宽度，并注意不使槽底土壤结构

遭受扰动或破坏；挖槽挖出的土方，除必须外弃的外，应妥善安排堆放位置，结

合本合同内的实际情况，堆土可沿沟槽呈线性堆放，堆土应在距槽边 1.5m以外

开始堆放，计划在槽边运输材料的一侧，其堆土边缘距沟槽边缘应控制在 5m以

外，以方便管件的运输，并每隔 20m左右预留在下管的位置，方便吊车的工作，

该处应加宽堆土距槽边的距离或少堆土。⑷当沟槽两侧不能满足堆土要求时，应选择堆土场所和运土路线，随挖随运；

在高压线下及边压器附近堆土，应按照供电局有关规定办理；靠房屋、墙壁堆土

市政道路改造工程排水管道工程施工方案

目录

1、施工测量 ........................................... 2

2、挖槽 ............................................... 2

3、下、稳管 ........................................... 3

4、稳管接口 ........................................... 4

5、检查井施工 ......................................... 4

6、污水管道闭水试验 ................................... 6

7、管道回填施工 ....................................... 6

本工程开槽雨污水道包括D400、D600、D1200、D1400、D1600、D1800 共6种管径，D≥1000 的采用柔性接口钢筋混凝土企口管，管径D＜1000 的采用柔性接口钢筋混凝土承插口管，砂石基础。

1、施工测量

管线开工前期测定管线中线，检查井位置，建立临时水准点；测定管道中心时，在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩；在挖槽见底前、灌筑砼基础前，管道铺设或砌筑前,及时校测管道中心线及高程桩的高程。

2、挖槽

①采用机械挖槽人工配合清底。机械挖槽时确保槽底土壤不被扰动，设计槽底高程以上留20cm 左右不挖、待人工清挖。

②开槽前详细调查规划管线与现况管线位置相对关系，复核交叉管线高程，若规划管线与现况管线高程矛盾，及时与设计、业主联系调整高程或拆改移现况管线，管线开槽过程中，遇到地下管线，要摸清情况及时保护，需保留的，按我单位悬吊标准图做悬吊保护。

③严格控制槽底高程和宽度，防止超挖。

④本工程现场无存土条件，开挖土方全部外运；

1 排水管道施工方案

第一章：工程概况

一.编制依据

1、施工图纸：

科研生产办公基地写字楼A座地下管线迁建工程12407施水01

1.2现行国家工程质量验收规范：

1.2.1《给水排水管道工程施工及验收规范》（GB50268-2008）

1.2.2《埋地聚乙烯排水管道工程技术规范》（CECS164-2004）

二.工程概况及特点

本工程为科研生产办公基地A座办公楼地下排水管道迁建工程，迁建排水管道总长度为300m，管材为HDPE双壁波纹排水管DN300,排水检查井采用直径1000㎜钢筋砼检查井，共8座，复合材料井盖；拟拆除管线长度280m，

主要工程量如下表：

序号 名称 规格 单位 数量

1 HDPE双壁波纹管 DN300 m 300

2 圆形混凝土污水检查井 Φ1000 座 8

3 复合材料井盖（排水） Φ700 套 8

2 第二章：总体施工组织

一、施工准备

1图纸资料的准备

1.1 熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；

1.2 参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；

1．3根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；

1.4 考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材料；

1.5 对施工人员进行安全教育，特殊工种上岗前培训、取证。如起重工、电工、和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证；

1.6制定质量控制点,严格按照控制点的要求进行施工；

1.7 组织工程技术人员对施工班组进行技术交底，务必使其理解技术要求、施工方法及施工中应特别注意的事项。

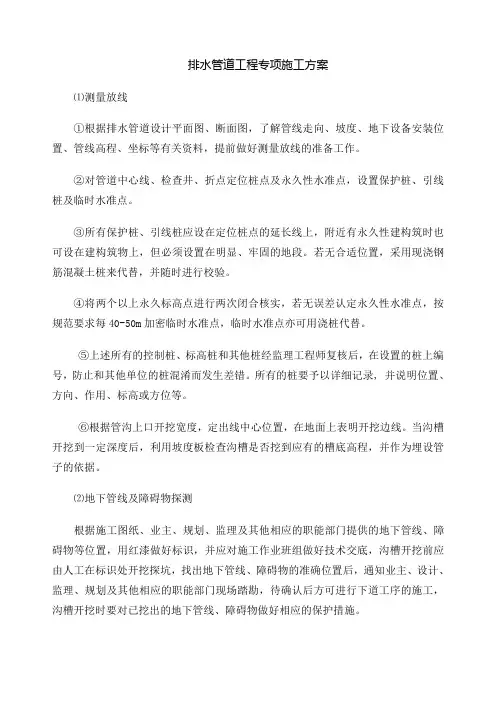

排水管道工程专项施工方案

⑴测量放线

①根据排水管道设计平面图、断面图，了解管线走向、坡度、地下设备安装位置、管线高程、坐标等有关资料，提前做好测量放线的准备工作。

②对管道中心线、检查井、折点定位桩点及永久性水准点，设置保护桩、引线桩及临时水准点。

③所有保护桩、引线桩应设在定位桩点的延长线上，附近有永久性建构筑时也可设在建构筑物上，但必须设置在明显、牢固的地段。若无合适位置，采用现浇钢筋混凝土桩来代替，并随时进行校验。

④将两个以上永久标高点进行两次闭合核实，若无误差认定永久性水准点，按规范要求每40-50m加密临时水准点，临时水准点亦可用浇桩代替。

⑤上述所有的控制桩、标高桩和其他桩经监理工程师复核后，在设置的桩上编号，防止和其他单位的桩混淆而发生差错。所有的桩要予以详细记录, 并说明位置、方向、作用、标高或方位等。

⑥根据管沟上口开挖宽度，定出线中心位置，在地面上表明开挖边线。当沟槽开挖到一定深度后，利用坡度板检查沟槽是否挖到应有的槽底高程，并作为埋设管子的依据。

⑵地下管线及障碍物探测

根据施工图纸、业主、规划、监理及其他相应的职能部门提供的地下管线、障碍物等位置，用红漆做好标识，并应对施工作业班组做好技术交底，沟槽开挖前应由人工在标识处开挖探坑，找出地下管线、障碍物的准确位置后，通知业主、设计、监理、规划及其他相应的职能部门现场踏勘，待确认后方可进行下道工序的施工，沟槽开挖时要对已挖出的地下管线、障碍物做好相应的保护措施。 ⑶土方开挖

①根据测量出的管道中心线、检查井、折点的位置，用白石灰撒出开挖边界线，经业主、监理、设计及规划部门验线合格后方可开挖工作。

②开挖采用机械开挖为主，人工为辅的原则进行施工，严格按照操作规程施工，确保槽底土结构不被扰动。在槽底予留大于20厘米厚土层，人工清理平整，防止超挖而使管基松动破坏。沟槽底两侧根据规范留出相应工作面宽度及排水沟宽度，根据土质情况确定沟槽放坡系数，当场地不允许放坡时采用沟槽支护，支护方案根据现场情况确定。
