ModelSim6.0SE软件的安装

modelsimSE6.0安装

我安装的版本是Modelsim SE 6.2b ,相信其它版本也不会在安装问题上有太大的差异.如果存在,这里的方法也应该可作为一个很好的参考.

1) 打开您下载到或是通过其他什么什么路径搞到的安装文件,找到Setup 文件, 双击之, 然后一路“确定” 或点“是”(选择FULL版本的较好),安装到自己选定的路径后, 它会要求你重启电脑, 这时你可以重启了.

2) 重启后, 这时你就要用license 进行注册了.注册方法是这样的:

注册器是一个Keygen软件来着, 你可以从网上下载到注册器(如果自己已经有的话那就自然方便了), 然后双击Keygen 这时会弹出一个对话窗口, 要求你在hostid下面的输入框里输入你的网卡号(网卡号获取方法在下面有介绍). 这时你可以在其中输入你的网卡号,也可不用理它,直接点generate, 这时你会发现生成了一个license.dat 文件,这个就是你的注册文件了.在这个文件里就有你的网卡号HOSTID后面的一串码就是你的网卡号了.

3) 然后你要做的就是把这个license.dat文件复制到你的Modelsim 安装路径下的win32文件里面.(比如我的安装路径是D:\Modeltech_6.2b, 我就在D盘找个Modeltech_6.2b

文件,进去后再找到win32文件,进去后把license.dat复制到这里)

4) 下一步是很关键的了, 这一步你需要创建一个环境变量LM_LICENSE_FILE.

创建方法如下: 在桌面左键“我的电脑” ->属性->高级->环境变量,然后在系统变量中新建一个变量,编辑用户变量中的变量名为.

LM_LICENSE_FILE ,变量值即为你的license.dat的安装路径,比如我的就是

D:\Modeltech_6.2b\win32\license.dat ,编辑系统变量中的变量名：CDSROOT,变量值：D:\Modeltech_6.2b\win32确定后,就可以了.

Modelsim仿真工具使用

作者：

关键字：

一·modelsim仿真软件简介

Mentor公司的ModelSim是业界最优秀的HDL语言仿真软件，它能提供友好的仿真环境，是业界唯一的单内核支持VHDL和Verilog混合仿真的仿真器。它采用直接优化的编译技术、Tcl/Tk技术、和单一内核仿真技术，编译仿真速度快，编译的代码与平台无关，便于保护IP核，个性化的图形界面和用户接口，为用户加快调错提供强有力的手段，是FPGA/ASIC设计的首选仿真软件。

主要特点：

 RTL和门级优化，本地编译结构，编译仿真速度快，跨平台跨版本仿真；

 单内核VHDL和Verilog混合仿真；

 源代码模版和助手，项目管理；

集成了性能分析、波形比较、代码覆盖、数据流ChaseX、Signal Spy、虚拟对象Virtual Object、Memory窗口、Assertion窗口、

源码窗口显示信号值、信号条件断点等众多调试功能；

 C和Tcl/Tk接口，C调试；

 对SystemC的直接支持，和HDL任意混合

支持SystemVerilog的设计功能；

 对系统级描述语言的最全面支持，SystemVerilog, SystemC, PSL;

 ASIC Sign off。

ModelSim分几种不同的版本：SE、PE、LE和OEM，其中SE是最高级的版本,而集成在 Actel、Atmel、Altera、Xilinx以及Lattice等FPGA厂商设计工具中的均是其OEM版本。SE版和OEM版在功能和性能方面有较大差别，比如对于大家都关心的仿真速度问题，以Xilinx公司提供的OEM版本ModelSim XE为例，对于代码少于40000行的设计，ModelSim SE 比ModelSim XE要快10倍；对于代码超过40000行的设计，ModelSimSE要比ModelSim XE快近40倍。ModelSim SE支持PC、UNIX和LINUX混合平台；提供全面完善以及高性能的验证功能；全面支持业界广泛的标准；Mentor Graphics公司提供业界最好的技术支持与服务。

本教程包括软件下载、破解文件下载、安装破解方法，助你一次成功。 软件安装好了却不能用，

想必大家都有过这样的痛苦和无奈。 这款软件的破解花了我整 整一个下午的时间， 期间在网上找了各种方法尝试均以失败告终， 差点让我放弃破解而着手

去换操作系统。网上的方法多存在着疏漏和差错，所以这也是我写次教程的初衷，希望能帮 到大家，少走弯路。

本人使用系统声明：win8 64 位专业版 过程如下：

1 运行 modelsim-win64-10.1c-se.exe，安装软件； 软件下载链接：/s/1mgoL67e 破解文件下载：/s/1c0zlrRa（好请点赞，多谢支持） 注意事项：安装路径可自行设置，但不要出现汉字，

（本例：D:\modeltech64_10.1c）

2 安装过程中一直选择 yes 即可，最后 reboot（重启）询问选 Yes、No 似乎都可以，我 在安装的过程中选择的是 No，即我没有重启系统；

3 将解压的破解文件（MentorKG.exe 和 patch_dll.bat）复制到安装目录下的 win64 文件夹中。 （本例：D:\modeltech64_10.1c\win64

文件夹中） ；

4 进入安装目录下的 win64 文件夹找到 mgls.dll mgls64.dll 两个文件，去掉 只读属性；

5 运行 patch_dll.bat， 稍等一段时间后即可生成一个 TXT 文本， 将其另存为 LICENSE.TXT， 另存路径选择你安装目录的

win64 文件夹下； （本例：D:\modeltech64_10.1c\win64 文件夹中）

6 恢复 mgls.dll 和 mgls64.dll 两个文件的只读属性；

7 环境变量设置： win8 中是这样的 这台电脑》右键选择【属性】 》 【高级系统设置】 》 【环境变量】点击

【新建】打开编辑对话框， 【变量名】命名为 MGLS_LICENSE_FILE ， 【变量值】为 你 LICENSE.TXT 的文件路径， （本例变量值

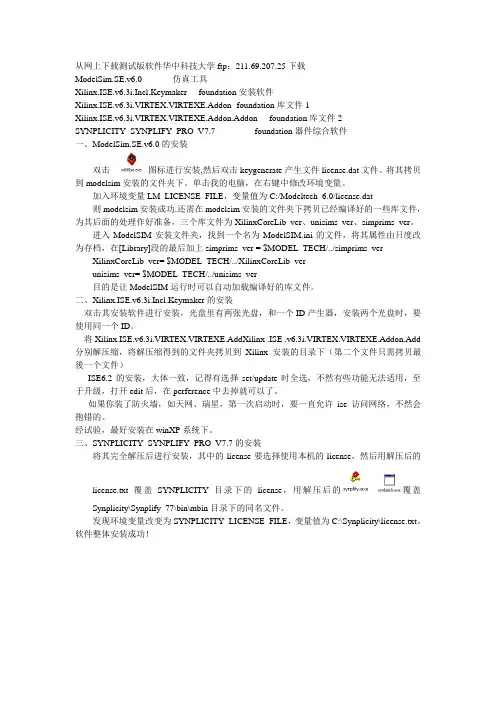

从网上下载测试版软件华中科技大学ftp：211.69.207.25下载

ModelSim.SE.v6.0 仿真工具

Xilinx.ISE.v6.3i.Incl.Keymaker- foundation安装软件

Xilinx.ISE.v6.3i.VIRTEX.VIRTEXE.Addon- foundation库文件1

Xilinx.ISE.v6.3i.VIRTEX.VIRTEXE.Addon.Addon- foundation库文件2

SYNPLICITY_SYNPLIFY_PRO_V7.7 foundation器件综合软件

一、ModelSim.SE.v6.0的安装

双击 图标进行安装,然后双击keygenerate产生文件license.dat文件。将其拷贝到modelsim安装的文件夹下。单击我的电脑，在右键中修改环境变量。

加入环境变量LM_LICENSE_FILE，变量值为C:/Modeltech_6.0/license.dat

则modelsim安装成功.还需在modelsim安装的文件夹下拷贝已经编译好的一些库文件，为其后面的处理作好准备，三个库文件为XilinxCoreLib_ver、unisims_ver、simprims_ver。

进入ModelSIM安装文件夹，找到一个名为ModelSIM.ini的文件，将其属性由只度改为存档，在[Library]段的最后加上simprims_ver = $MODEL_TECH/../simprims_ver

XilinxCoreLib_ver= $MODEL_TECH/../XilinxCoreLib_ver

unisims_ver= $MODEL_TECH/../unisims_ver

目的是让ModelSIM运行时可以自动加载编译好的库文件。

二、Xilinx.ISE.v6.3i.Incl.Keymaker的安装
