电机的生产工艺流程

电机修理工艺流程

一、 铭牌记录

二、 拆除旧绕组前的数据记录

1、接线方式

1、三相异步电动机 2、并联支路数

3、绕组方式

4、线圈方式

5、绕组尺寸

1、主磁极与换向极的连接方式

2、励磁线圈的连接方式

2、直流电机 3、电枢绕组的形式

4、均压线的形式

5、绕组尺寸

3、 高压电机有特殊要求的做好相序记录及引线标号打标记

三、旧绕组拆除

在拆除绕组时尽量做到减少对铁心的损伤，以免下线圈时候受到铁心的影响同时拆除旧绕组时 ，做好相关数据记录。

1、节距

2、线圈本数

1、三相异步电动机 3、匝数

4、线截面积

1、节距

2、线圈本数

3、匝数

2、直流电机转子 4、线截面积

5、升高片数

6、均压线节距

7、均压线线径

1、节距

2、线圈本数

3、高压电动机 3、匝数

4、线截面积

5、绝缘厚度

4、所有电机定转子测量内径、外径、铁心长度、槽高、槽宽

四、拆除后的清理

1、清理槽内残留物、修复变形硅钢片、修复过程中注意硅钢片的整齐度以及修理后不允许留有毛刺

2、直流电机还包括升高片的修复、换向器表面的光洁度及划沟处理

3、清理后，对直流电机进行换向器对地工频耐压试验。换向器以及升高片短路试验

五、电机槽绝缘及相间绝缘

必须选用电机标牌所表明的电机的绝缘等级材料，不允许选用低一级绝缘材料所代用。必要时选用高一级的材料所代替（常用绝缘材料及允许最高温升见表

绝缘等级 绝缘材料名称 槽楔 电机引线 漆包线 允许最高温升

E 聚酯薄膜、聚酯薄膜复合箔 竹经处理 橡皮绝缘丁腈护套线JBQ 缩醛漆包线QQ 120˚C

B DMD 酚醛层压玻璃布板3230 氯磺化聚乙烯橡皮线JBYH 聚酯漆包线QZ 130˚C

F DMDM

NMN 环氧酚醛层压玻璃布板 乙丙橡胶绝缘线JFEH 聚酯亚胺漆包线QZY 155˚C

H NHN 有机硅环氧酚醛层压玻璃布板 硅橡胶绝缘线JHS 聚酰亚胺漆包线QY 180˚C

广州市众宏吸塑技术有限公司 管理编号 ZH-QW-JS001

文件版本 A1

生效日期 2014.5.1

（技术部管理体系文件） 页 码 第1页 共6页

生产工艺流程

管理编号 ZH-QW-JS001 版 本 号 A1

配发部门 成型部、冲床包装部

业务部、品质部、PMC 执行主体 技术部

配发日期 2014.4.26 生效日期 2014.5.1

编制/日期 审核/日期 核准/日期

广州市众宏吸塑技术有限公司 管理编号 ZH-QW-JS001

生产工艺流程 文件版本 A1

生效日期 2014.5.1

页 码 第2页 共6页

一、适用范围

适用于接到客户订单到出货后的一系列生产工艺活动。

二、职责

业务部：跟进客户信息、下达内部订单和出货安排。

PMC/计划：接收内部订单，下达生产计划，组织协调生产。

PMC/仓库：按《生产计划》在生产前备料、备模。

技术部：参与订单评审、制作SOP/SIP、现场作业指导、处理重大生产和品质异常。

品质部：按检验标准和规程进行检验，保证产品质量。

三、操作程序及说明

1、下订单

1.1 客户将订单以书面资料（含传真、邮件）形式下达到业务部跟单员处，订单上需注明以下内容：产品型号、规格、材料、材质（含材料等级）、价格、品质要求、订单量、交期、包装要求、标签、样品等。

1.2 业务跟单员将客户订单按整理后以内部订单形式下达到PMC计划员处。

注：如属新产品开发则按《新产品开发管理流程》执行，产品打样则按《打样管理流程》执行。

2、订单评审

2.1 PMC按《内部订单》内容和项目对材料（原材料、包装材）库存状态、交期、工艺、生产状态（产能、模具、刀具等）其进行评审。

2.2 如属库存材料是否满足订单要求，由计划员按订单量所用材料总重，向采购部下达材料采购计划，明确材料交期。

2.3 交期，按以下项目和方式评审和处理订单交期：

A、准时交货：产能和材料库存状态满足订单要求；

电机制造工艺流程

电机制造工艺流程

电机是一种将电能转换为机械能的装置，广泛应用于各个领域。下面将介绍一下电机的制造工艺流程。

首先，电机的制造需要有一个明确的设计方案。设计人员根据电机的用途和要求，确定电机的类型、功率、工作原理等参数，并绘制出详细的图纸和规格说明。

接下来是材料准备环节。根据设计方案，采购所需的各种材料，如铁芯材料、导线、绝缘材料等。这些材料必须符合国家相关标准，并经过质检部门的检验合格后才能使用。

然后是制造铁芯。将铁芯材料按照图纸要求进行切割和冲压，然后进行磁化处理，使得铁芯能够产生磁场。接着对铁芯进行修整，确保尺寸和形状的精度。

接下来是绕线环节。将导线按照图纸要求绕制在铁芯上，形成线圈。绕线是电机制造中最重要的环节之一，需要精确控制每根导线的位置和数量，以及绝缘材料的选择和使用。

然后是进行固定和绝缘处理。将线圈固定在铁芯上，使用绝缘材料将线圈绝缘，防止电流泄漏和短路。

接下来是组装环节。将绕好线圈的铁芯和其他组件进行组装，包括轴承、端盖、风扇等。确保各个零部件的配合精度和运动平衡。

最后是整机测试。将组装好的电机进行各项性能测试，包括功率、效率、噪音、震动等指标的测试。确保电机的质量和性能符合设计要求。

电机制造工艺流程中的每一个环节都需要严格控制和检验，以确保电机的质量和性能。同时，随着科技的不断进步，电机制造工艺也在不断创新和改进，以提高电机的效率和可靠性。

总之，电机制造工艺流程是一个复杂而精密的过程。只有在每个环节都严格执行和控制，才能生产出质量优良的电机产品。电机作为一种关键的动力装置，对于现代生产和生活具有重要的意义。随着技术的不断进步，电机的制造工艺也将不断发展和完善，以满足人们对电机产品的不断增长的需求。

编号：MG-001

版本：MG-001-01工艺流程图

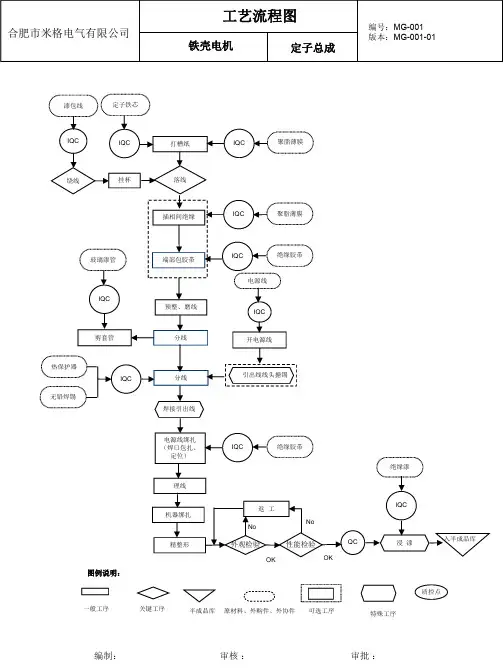

定子总成铁壳电机 合肥市米格电气有限公司
