一、平流式沉淀池

卧式沉淀池的表面形状一般为矩形。水在进水区经过消能和整流进入沉淀区后，水流缓慢水平流动，水中的悬浮物逐渐沉入池底。沉淀区的水溢出堰口，通过出水槽排出池外。

平流式沉淀池基本要求如下：

(1)平流式沉淀池的长度多为30～50m，池宽多为5～10m，沉淀区有效水深一般不超过3m，多为2.5～3.0m。为保证水流在池内的均匀分布，一般长宽比不小于4：1，长深比为8～12。

(2)采用机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于0.01，一般为0.01～0.02。刮泥机的行进速度不能大于1.2m/min，一般为0.6～0.9m/min。

(3)平流式沉淀池作为初沉池时，表面负荷为1～3m3/(m·h)，最大水平流速为7mm/s；作为二沉池时，最大水平流速为5mm/s。

(4)人口要有整流措施，常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑l人流一挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。使用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的6%～20%，孔口处流速为0.15～0.2m/s，孔口应当做成渐扩形状。

(5)在进出口处均应设置挡板，高出水面0.1～0.15m。进口处挡板淹没深度不应小于0.25m，一般为0.5～1.0m；出口处挡板淹没深度一般为0.3～0.4m。进口处挡板距进水口0.5～1.0m，出口处挡板距出水堰板0.25～0.5m。 (6)当卧式沉淀池容积较小时，可采用穿孔管排泥。多孔管大多布置在泥斗内，或水平池底部。沉淀池采用多斗排泥时，斗的平面为正方形或近似正方形，排数一般不能超过两排。大型卧式沉淀池一般都配有刮泥机，将池底的污泥从出口刮至入口处的泥斗，将浮渣刮至出口处的集渣池。

(7)平流式沉淀池非机械排泥时缓冲层高度为0.5m，使用机械排泥时缓冲层上缘宜高出刮泥板0.3m。

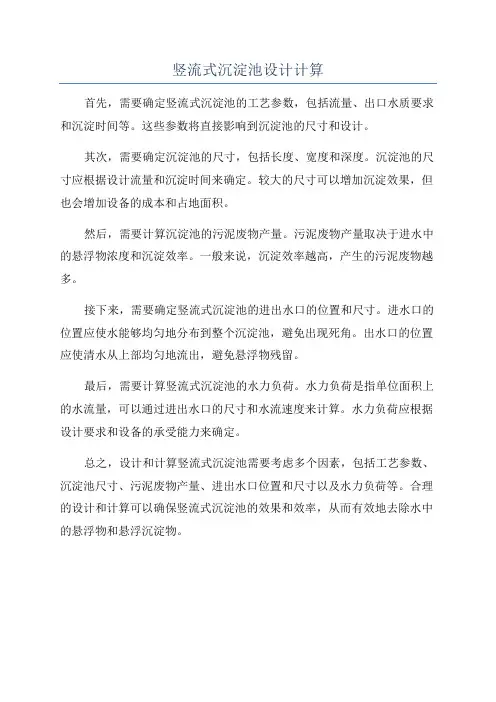

二、竖流式沉淀池

立式沉淀池体为圆形或方形，污水从中心管入口流入人池，通过反射板的挡板分布在整个水平段周围，缓慢向上流动。沉降速度快于水流上升速度的悬浮颗粒沉入污泥斗，上清液从池塘顶部周围的堰溢流至池塘外。

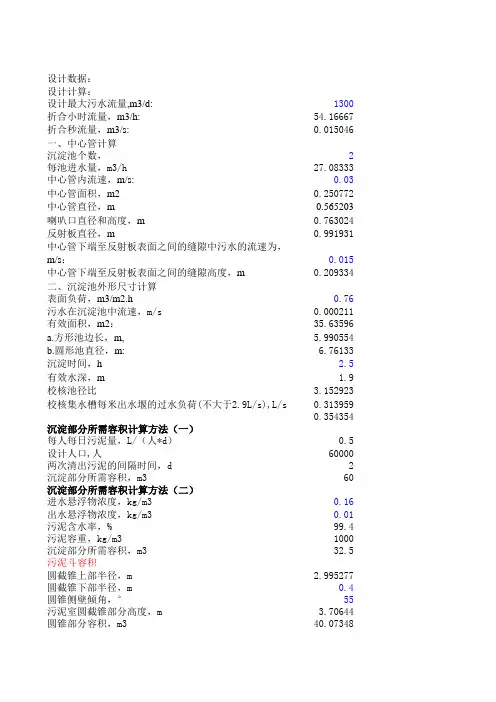

竖流式沉淀池基本要求如下：

(1)为保证池内水流的自下而上垂直流动、防止水流呈辐流状态，圆池的直径或方池的边长与沉淀区有效水深的比值一般不大于3，池子的直径一般为4.0～7.0m，最大不超过10m。圆池直径或正方形池边长d≤7m时，沉淀出水沿周边流出；d≥7m时，应增加辐射式集水支渠。

(2)水流在竖流式沉淀池内的上升流速为0.5～1.0mm/s，沉淀时间为l～1.5h。中心管内的流速一一般应大于100mm/s，其下出口处设有喇叭口和反射板。反射板板底距泥面至少0.3m，喇叭口直径及高度均为中心管直径的1.35倍，反射板直径为喇叭口直径的1.3倍，反射板表面与水平面的倾角为17。

(3)喇叭口下沿距反射板表面的缝隙高度为0.25～0.50m，作为初沉池时缝隙中的水流速度应不大于30mm/s，作为二沉池时缝隙中的水流速度应不大于20mm/s。 (4)锥形贮泥斗的倾角为45。～60。，排泥管直径不能小于200mm，排泥管口与池底的距离小于0.2m，敞口的排泥管上端超出水面不能小于0.4m。浮渣挡板淹没深度0.3～0.4m，高出水面0.1～0.25m，距集水槽0.25～0.50m。

三、辐流式沉淀池

辐流式沉淀池的流态为辐流式，因此污水从中心或周边进入沉淀池。

中心辐射式沉淀池的进水管悬挂在桥下或埋在池体底板的混凝土中。污水先进入池体的中心管，再由中心管周围的整流板整流后绕流。上清液通过沉淀池四周的出水堰溢出，污泥沉降至池底，由刮泥机或刮泥机刮至沉淀池中央的集泥斗，再由重力或泵吸出。

周边进水径向沉淀池的进水渠设置在沉淀池的周围，上清液通过设置在沉淀池周围或中间的出水堰溢流。污泥的排放方式与中心进水辐流式沉淀池相同。

辐流式沉淀池的基本要求有哪些：

(1)圆池的直径或方池的边长与有效水深的比值一般采用6～12，池子的直径一般不小于16m，最大可达100m。池底坡度一般为0.05～0.10。

(2)通常采用机械刮泥，再用空气提升或静水头排泥；当池径小于20m时，也可采用斗式集泥(一般为四斗)。污泥可用压缩空气提升或用机械泵(潜污泵、螺旋泵等)提升排出，也可以利用静水头将污泥输送到下_级处理系统。

(3)进水口和出水口的布置包括中心进水口和外围出水口、外围进水口和中心出水口、外围进水口和外围出水口三种形式。 (4)当池径小于20m时，一般采用中心传动的刮泥机，其驱动装置设在池子中心走道板上。当池径大于20m时，一般采用周边传动的刮泥机，其驱动装置设在桁架的外缘。

(5)刮泥机的旋转速度一般为1～3r/h，外周刮泥板的线速度不能超过3m/min，通常采用1.5m/min。

(6)出水堰前应设置浮渣挡板，浮渣由安装在刮泥机桁架一侧的刮渣机收集。

(7)周边进水的辐流式沉淀池效率较高，与中心进水、周边出水的辐流式沉淀池相比，表面负荷可提高l倍左右。

四、斜板(管)沉淀池

斜板(管)沉淀池是根据“浅层沉淀”原理，在沉淀池中加设斜板或蜂窝斜管，以提高沉淀效率的一种沉淀池。按水流与污泥的相对运动方向划分，斜板(管)沉淀池有异向流、同向流和侧向流等三种形式，污水处理中主要采用升流式异向流斜板(管)沉淀池。

斜板(管)沉淀池具有沉淀效率高、停留时间短、占地少等优点。常用于城市污水的初沉池和小流量工业废水的隔油工艺。其处理效果稳定，维护工作量不大。在污水处理的二沉池工艺中很少使用，因为生物处理后的混合液中固体含量大，斜板(管)沉淀池抗冲击负荷能力差，效果不稳定；而且由于混合液溶解氧含量高，藻类容易在斜板(管)上滋生形成生物膜，运行一段时间后可能会堵塞斜板(管)的过水区域，清理起来非常困难。

斜板(管)沉淀池的表面负荷约为普通沉淀池的两倍。因此，当需要挖掘原沉淀池的潜力或压缩沉淀池占地时，可采用斜板(管)沉淀池。 斜板(管)沉淀池的基本要求有哪些

常用的斜板(管)沉淀池进水从斜板(管)层下部进入，自下而上流经斜板(管)。悬浮颗粒沉降在斜板(管)底部，积累到一定程度后，滑下至集泥斗，由穿孔管排出池外。上清液由穿孔管收集或由沉淀池表面的三角堰溢流。斜(管)沉淀池的基本要求如下:

(1)斜板垂直净距一般采用80～120ram，斜管孔径一般为50～80mm。斜板(管)长度一般为1.0～1.2m，倾角一般为60°。斜板(管)上部水深和底部缓冲层高度一般都是0.5～1.0m。

(2)斜板的上端应向沉淀池入口端方向倾斜安装。为防止水流短路，应在池壁与斜板的缝隙处安装挡板。

(3)进水方式一般设置配水整流布水装置，常用的有穿孔配水板和缝隙配水板等，整流配水孔流速一般低于0.15m/s。出水方式一般采用在池面上没置多条集水槽的方式，集水槽的集水方式为孔眼式或三角堰式。

(4)斜板(管)沉淀池一般采用集泥斗收集污泥后靠重力排泥，每日排泥l～2次，或根据具体情况增加排泥的频率，甚至连续排泥。

(5)初沉池水力停留时问一般不超过30rain，二沉池一般不超过60min。

(6)斜板(管)沉淀池必须配有冲洗斜板(管)的设施，可在检修或临时停工时排空。斜板(管)内积聚的污泥要用高压水彻底冲洗干净，防止污泥堵塞斜板(管)影响沉淀效果。

(7)升流式斜板(管)沉淀池的表面负荷一般为3～6m3/(m2·h)，比普通沉淀池的设计表面负荷高约一倍，池内水力停留时间一般为30～60min。
