正确选用示波器

切削液的正确选用

正确的选用切削液，可以提高金属切削的生产率，保证被加工材料的加工精度。每种切削液都有各自的优缺点，各有各的用途。因此在加工不同的金属材料时需要选用不同的切削液，这样才能使切削液和刀具有效地结合到金属切削加工中。

今天，金属切削行业已进入了系统解决方案的年代。过去那种镶嵌法选用的工艺现已被简化，如果还不能称为“科学”的话，至少可称为“技术”。各种等级的刀具、涂层及断屑装置等因素都应结合在一起统筹考虑和设计，使其适应更大的应用范围和工件材料，更有效地进行加工。

然而有时候，金属切削加工中有一个问题往往容易忽略，那就是如何适当地选用切削液。将今天的系统方法应用于金属切削加工，需要正确地使用合适于金属加工的切削液，这与其它因素一样，已成为解决方案中的同样重要部分。实际上，现在至少有一家公司正在将切削液和刀具有效地结合到金属切削系统之中。当你选用以后的切削液时，应考虑到以下一些因素：

四个关键问题

在选用切削液时，有四大关键问题需要考虑，这些问题是：

1. 你在切削加工中加工的是什么材料？

2. 在你使用的切削液中含有哪些化学成分？

3. 你现在使用的是什么切削液？

4. 有哪些切削液可供你选用？

5. 你喜欢哪种切削液？

6.你在切削加工的是什么材料？

第一个问题是：你在切削加工中加工的是什么材料？回答这个问题往往是最困难的，因为在正常的情况下，大多数车间内所加工的工件材料是各种各样的。如果答案毫不含糊的说是“铝”或“不锈钢”或“铸铁”，切削液的选用就可能相当简单和直截了当。可惜在大批量生产的工厂，这样的情况极少。 如果所切削加工的绝大部分零件为铝或有色金属，那末切削加工时就必须采用非污染型切削液。一般来说，所使用的切削液为加有特殊成分的半合成液体，可防止有色金属工件的双金属腐蚀和污染。如果有色金属占绝大部分，选用通用的半合成或混合切削液比较经济。

画2006*06-l#f44A

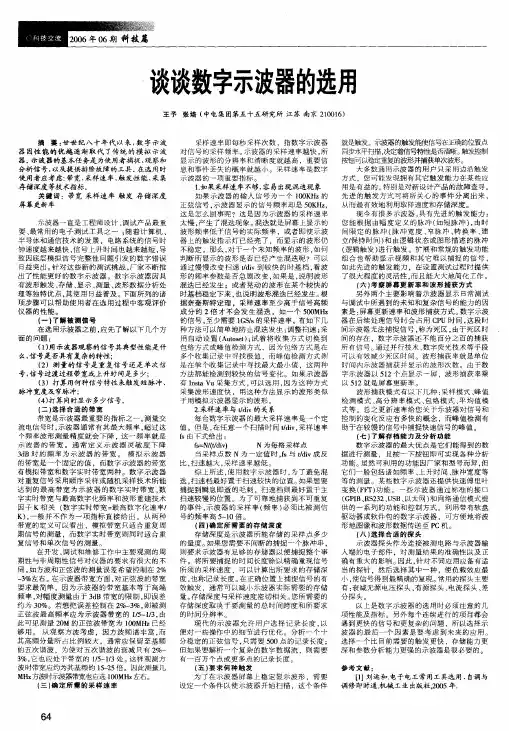

王予张培(中电集团第五十五研究所江苏南京210016)

摘要:廿世纪八十年代以来，数字示波

器因性能的优越逐渐取代了传统的模拟示波器。示波器的基本任务是为使用者捕捉、观察和

分析信号，以及提供排除故障的工具。在选用时使用者应考虑:带宽、采样速率、触发性能、采集存储深度等技术指标。关键词:带宽采样速率触发存储深度

屏幕更新率

示波器一直是工程师设计、调试产品最重要、最常用的电子测试工具之一;随着计算机、

半导体和通信技术的发展，电路系统的信号时钟速度越来越快，信号上升时间也越来越短，导致因底层模拟信号完整性问题引发的数字错误日益突出。针对这些新的测试挑战，厂家不断推

出了性能更好的数字示波器。数字示波器因具有波形触发、存储、显示、测量、波形数据分析处理等独特优点，其使用日益普及。下面所列的诸项步骤可以帮助使用者在选用过程中客观评价仪器的性能。

(一)了解被测信号在选用示波器之前，应先了解以下几个方

面的问题:(1)用示波器观察的信号其典型性能是什么，信号是否具有复杂的特性;

(2)测量的信号是重复信号还是单次信号，信号过渡过程带宽或上升时间是多少;(3)打算用何种信号特性来触发短脉冲、

脉冲宽度及窄脉冲;(4)打算同时显示多少信号。

《二)选择合适的带宽带宽是示波器最重要的指标之一。测量交流电信号时，示波器通常有其最大频率，超过这个频率波形测量精度就会下降，这一频率就是

示波器的带宽。通常定义示波器灵敏度下降

3dB时的频率为示波器的带宽。模拟示波器的带宽是一个固定的值，而数字示波器的带宽

有模拟带宽和数字实时带宽两种。数字示波器

对重复信号采用顺序采样或随机采样技术所能达到的最高带宽为示波器的数字实时带宽，数字实时带宽与最高数字化频率和波形重建技术因子K相关(数字实时带宽二最高数字化速率1

K)，一般并不作为一项指标直接给出。从两种带宽的定义可以看出，模拟带宽只适合重复周

期信号的测量，而数字实时带宽则同时适合重

1、扑救A类火灾（即固体物质火灾）应选用水型、泡沫、硫酸铵盐干粉、卤代烷型灭火器；

2、扑救B类火灾（即液体或可融化固体物质火灾）应选用干粉、泡沫、卤代烷、二氧化碳型灭火器，扑救极性溶剂B类火灾不得选用化学泡沫灭火器；

3、扑救C类火灾（即气体火灾）可用干粉、卤代烷、二氧化碳型灭火器；

4、D类火灾（即金属火灾）可选择粉状石墨灭火器、【7150专用干粉灭火器】，也可用干砂或铸铁屑末代替；

5、扑救E类火灾（即带电火灾）应选用干粉灭火器、卤代烷灭火器，二氧化碳灭火器等。

6、扑救F类火灾（即烹饪器具内的烹饪物火灾）可选用干粉灭火器。

备注：

按照国家标准《火灾分类》（GB/T4968-2008）的规定，火灾分为A、B、C、D、E、F6类 A类火灾：固体物质火灾，这种物质通常具有有机物性质，一般在燃烧时能产生灼热的余烬。如木材、纸张火灾等。

B类火灾：可燃液体或可熔化的固体物质燃烧引起的火灾，如汽油、煤油、沥青、石蜡火灾等。

C类火灾：气体火灾，如煤气、天然气、甲烷等火灾。

D类火灾：金属火灾，如钾、钠、镁、铝等火灾。

E类火灾：带电火灾，指带电的电器设备及其物体燃烧的火灾。

F类火灾：烹饪器具内的烹饪物火灾，如动植物的油脂。

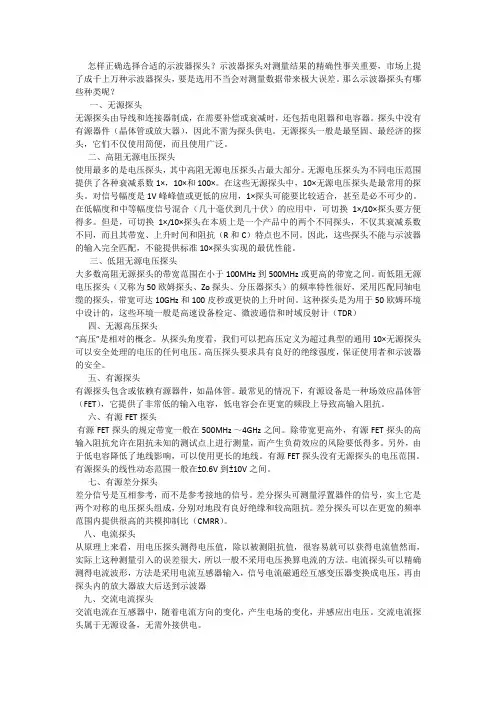

怎样正确选择合适的示波器探头？示波器探头对测量结果的精确性事关重要，市场上提了成千上万种示波器探头，要是选用不当会对测量数据带来极大误差。那么示波器探头有哪些种类呢？

一、无源探头

无源探头由导线和连接器制成，在需要补偿或衰减时，还包括电阻器和电容器。探头中没有有源器件（晶体管或放大器），因此不需为探头供电。无源探头一般是最坚固、最经济的探头，它们不仅使用简便，而且使用广泛。

二、高阻无源电压探头

使用最多的是电压探头，其中高阻无源电压探头占最大部分。无源电压探头为不同电压范围提供了各种衰减系数1×，10×和100×。在这些无源探头中，10×无源电压探头是最常用的探头。对信号幅度是1V峰峰值或更低的应用，1×探头可能要比较适合，甚至是必不可少的。在低幅度和中等幅度信号混合（几十毫伏到几十伏）的应用中，可切换1×/10×探头要方便得多。但是，可切换1×/10×探头在本质上是一个产品中的两个不同探头，不仅其衰减系数不同，而且其带宽、上升时间和阻抗（R和C）特点也不同。因此，这些探头不能与示波器的输入完全匹配，不能提供标准10×探头实现的最优性能。

三、低阻无源电压探头

大多数高阻无源探头的带宽范围在小于100MHz到500MHz或更高的带宽之间。而低阻无源电压探头（又称为50欧姆探头、Zo探头、分压器探头）的频率特性很好，采用匹配同轴电缆的探头，带宽可达10GHz和100皮秒或更快的上升时间。这种探头是为用于50欧姆环境中设计的，这些环境一般是高速设备检定、微波通信和时域反射计（TDR）

四、无源高压探头

“高压”是相对的概念。从探头角度看，我们可以把高压定义为超过典型的通用10×无源探头可以安全处理的电压的任何电压。高压探头要求具有良好的绝缘强度，保证使用者和示波器的安全。

五、有源探头

有源探头包含或依赖有源器件，如晶体管。最常见的情况下，有源设备是一种场效应晶体管（FET），它提供了非常低的输入电容，低电容会在更宽的频段上导致高输入阻抗。
