柴油发电机技术方案

实用标准文档

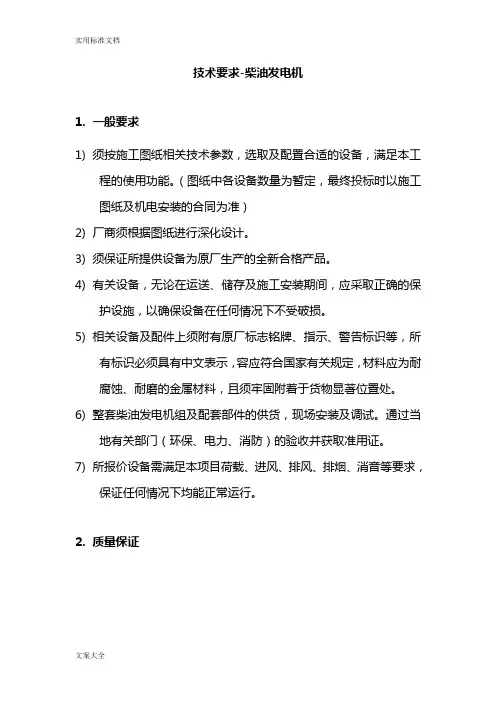

文案大全 技术要求-柴油发电机

1. 一般要求

1) 须按施工图纸相关技术参数，选取及配置合适的设备，满足本工程的使用功能。（图纸中各设备数量为暂定，最终投标时以施工图纸及机电安装的合同为准）

2) 厂商须根据图纸进行深化设计。

3) 须保证所提供设备为原厂生产的全新合格产品。

4) 有关设备，无论在运送、储存及施工安装期间，应采取正确的保护设施，以确保设备在任何情况下不受破损。

5) 相关设备及配件上须附有原厂标志铭牌、指示、警告标识等，所有标识必须具有中文表示，容应符合国家有关规定，材料应为耐腐蚀、耐磨的金属材料，且须牢固附着于货物显著位置处。

6) 整套柴油发电机组及配套部件的供货，现场安装及调试。通过当地有关部门（环保、电力、消防）的验收并获取准用证。

7) 所报价设备需满足本项目荷载、进风、排风、排烟、消音等要求，保证任何情况下均能正常运行。

2. 质量保证 实用标准文档

文案大全 1) 制造厂家须具有生产及安装同类型设备的经验，且所提供的设备必须为常规定型产品，技术成熟，运行可靠，并具有五年到十年或以上成功运行的记录。

2) 供货商须在本工程所在地有售后服务中心，保证及时为用户提供完善的技术和售后服务。

3) 所提供设备要求为厂家自有系列产品，不接受厂家收购或并购系列产品。

4) 设备设计、制造、安装、调试和验收须符合相符的中国或国际认可的规及标准。如规/规程/标准之间存在不同之处，应选择较严格或标准较高者；有更新的标准规版本，当采用最新的版本。当技术要求与图纸出现矛盾时，应遵守较高标准要求，最终解释权归业主所有。

3. 资料呈审

1) 设备交货时需提供发动机、发电机原产地证明及进口报关凭证。

2) 应提供完整的产品技术说明书及相关技术资料。

3) 厂商应真实有效地提供技术偏离表，附于报价文件中。

4) 如业主认为所提供的技术资料不能满足需要时，业主有权提出补充要求，厂商应按要求免费提供所要补充的技术资料。

临时用电安全施工方案

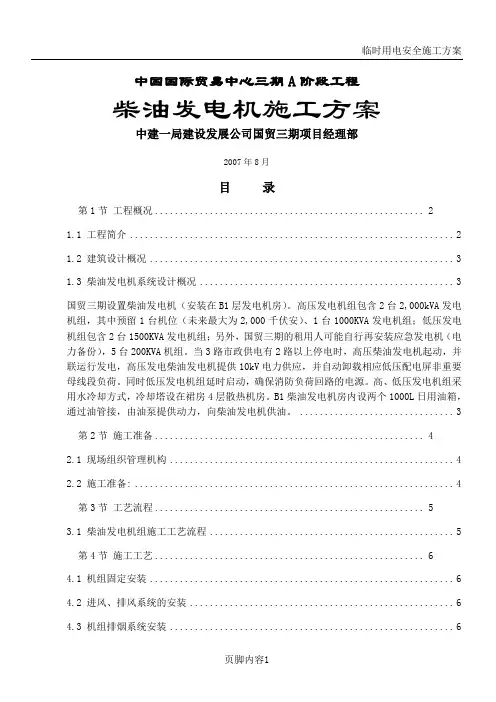

页脚内容1 中国国际贸易中心三期A阶段工程

柴油发电机施工方案

中建一局建设发展公司国贸三期项目经理部

2007年8月

目 录

第1节 工程概况 ...................................................... 2

1.1 工程简介 ................................................................. 2

1.2 建筑设计概况 ............................................................. 3

1.3 柴油发电机系统设计概况 ................................................... 3

国贸三期设置柴油发电机（安装在B1层发电机房）。高压发电机组包含2台2,000kVA发电机组，其中预留1台机位（未来最大为2,000千伏安）、1台1000KVA发电机组；低压发电机组包含2台1500KVA发电机组；另外，国贸三期的租用人可能自行再安装应急发电机（电力备份），5台200KVA机组。当3路市政供电有2路以上停电时，高压柴油发电机起动，并联运行发电，高压发电柴油发电机提供10kV电力供应，并自动卸载相应低压配电屏非重要母线段负荷。同时低压发电机组延时启动，确保消防负荷回路的电源。高、低压发电机组采用水冷却方式，冷却塔设在裙房4层散热机房。B1柴油发电机房内设两个1000L日用油箱，通过油管接，由油泵提供动力，向柴油发电机供油。 ............................... 3

第2节 施工准备 ...................................................... 4

2.1 现场组织管理机构 ......................................................... 4

柴油发电机施工方案

一、方案概述

柴油发电机是一种使用柴油作为燃料，通过内燃机转化为机械能，再经发电机转化为电能的设备。柴油发电机的施工方案包括设备准备、现场布置、施工步骤和技术要求等内容。

二、设备准备

1. 柴油发电机组

根据项目需求和电力负载计算，选择合适容量的柴油发电机组。

2. 柴油储油罐

选用符合安全规范的柴油储油罐，容量应考虑发电机的运行时间和柴油的消耗量。

3. 电缆和配电箱

准备适配柴油发电机组的电缆和配电箱，确保电能能够顺利输送到需要供电的设备。

4. 冷却系统

根据发电机组的功率和冷却需求，选择合适的冷却系统，保证发电机组能够在正常温度范围内运行。

三、现场布置

1. 地基施工 根据发电机组的尺寸和重量，进行地基的施工，保证其稳定性和承载能力。

2. 通风和排气

在发电机组周围设置通风设备和排气管道，确保发电机的散热和废气排放。

3. 油路和燃气管道布置

根据柴油发电机组的位置和供油线路的长度，合理布置油路和燃气管道，确保燃料能够稳定供给。

四、施工步骤

1. 检查设备

在施工前，对柴油发电机组的各项设备进行检查，确保其运行正常。

2. 安装柴油发电机组

将柴油发电机组安装在地基上，并与电缆、配电箱、冷却系统和油路连接好。

3. 运行测试

在施工完成后，进行发电机组的运行测试，包括启动、负载试验和性能检查等环节。

4. 安全措施 施工过程中应严格遵守相关安全规定，做好防火、防爆和通风措施，确保施工人员和设备的安全。

五、技术要求

1. 施工人员应具备相关的电气或机械施工资质，并按照相关标准和规范进行施工。

2. 施工现场应保持整洁，并按照规定摆放设备和工具，避免造成安全隐患。

3. 施工过程中，必须按照正确的步骤和程序操作，确保设备能够正常运行。

4. 施工人员应定期检查设备的运行状态，及时发现和处理故障，确保发电机组的正常运行。

六、总结

柴油发电机施工方案是保证发电机组能够正常运行的关键步骤。合理准备设备、科学布置现场、按照正确的步骤进行施工，并严格遵守相关技术要求，能够确保发电机组的安全、稳定和高效运行。在施工过程中，需要施工人员严格遵守相关安全规定，并及时处理设备故障，确保施工顺利进行。通过严谨的施工方案执行，柴油发电机组能够为各类场所提供可靠的电力支持。

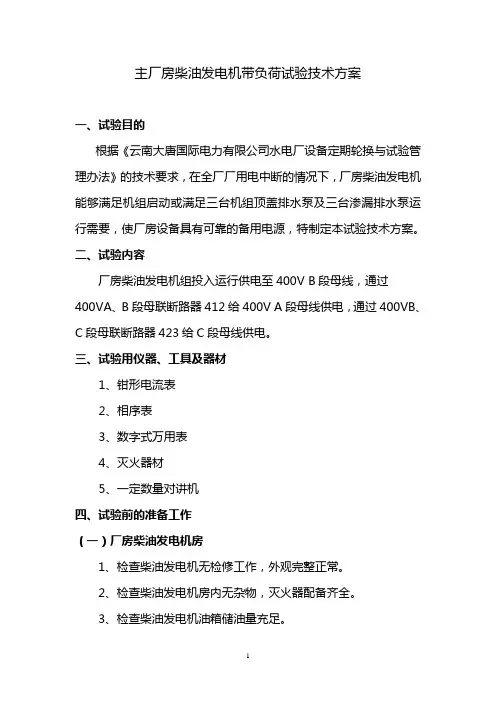

1 主厂房柴油发电机带负荷试验技术方案

一、试验目的

根据《云南大唐国际电力有限公司水电厂设备定期轮换与试验管理办法》的技术要求，在全厂厂用电中断的情况下，厂房柴油发电机能够满足机组启动或满足三台机组顶盖排水泵及三台渗漏排水泵运行需要，使厂房设备具有可靠的备用电源，特制定本试验技术方案。

二、试验内容

厂房柴油发电机组投入运行供电至400V B段母线，通过400VA、B段母联断路器412给400V A段母线供电，通过400VB、C段母联断路器423给C段母线供电。

三、试验用仪器、工具及器材

1、钳形电流表

2、相序表

3、数字式万用表

4、灭火器材

5、一定数量对讲机

四、试验前的准备工作

（一）厂房柴油发电机房

1、检查柴油发电机无检修工作，外观完整正常。

2、检查柴油发电机房内无杂物，灭火器配备齐全。

3、检查柴油发电机油箱储油量充足。 2 4、检查柴油发电机润滑油油位正常。

5、检查柴油发电机启动电池电压正常。

6、检查柴油发电机冷却液正常。

7、检查柴油发电机冷却液、油阀都开启。

8、检查柴油发电机至400V B段母线断路器407电缆绝缘合格。

9、检查柴油发电机组系统接地装置安全牢固。

10、检查柴油机系统空气及油过滤器无堵塞现象。

11、检查柴油发电机启动前控制屏选择开关在“切除”位置。

12、检查柴油发电机控制屏塑料外壳式断路器QF1在分闸位置。

（二）400V 低压配电柜

1、柴油发电机进线断路器407在试验、工作位置切换及分合闸正常，面板信号指示灯显示正确。

2、400VA、B、C三段母联断路器412、423、413远方与就地分合闸正常，面板信号指示灯显示正确。

五、 试验步骤（供电示意图如下） 3 3号厂变2号厂变1号厂变 厂用电备用电源400柴油发电机1厂用电段厂用电段厂用电段 4 5 本次试验主要是为了检验厂用400VA、B、C段母线均失电，由厂房柴油发电机带其负荷的能力。具体试验步骤如下：
