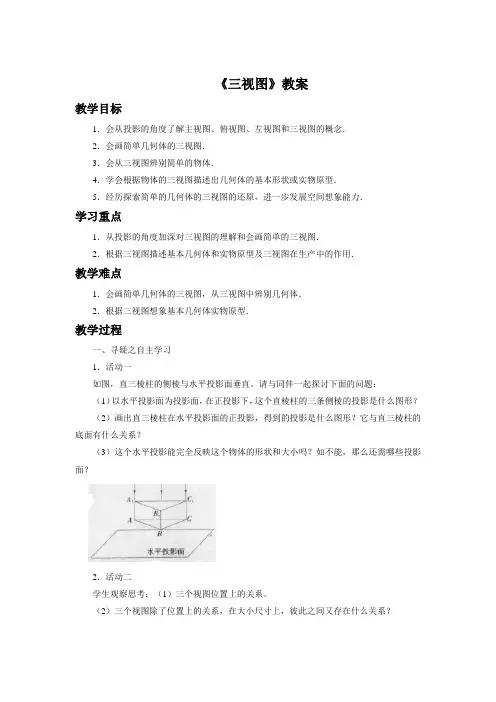

三视图教案

《三视图》教案

教学目标

1．会从投影的角度了解主视图、俯视图、左视图和三视图的概念．

2．会画简单几何体的三视图．

3．会从三视图辨别简单的物体．

4．学会根据物体的三视图描述出几何体的基本形状或实物原型．

5．经历探索简单的几何体的三视图的还原，进一步发展空间想象能力．

学习重点

1．从投影的角度加深对三视图的理解和会画简单的三视图．

2．根据三视图描述基本几何体和实物原型及三视图在生产中的作用．

教学难点

1．会画简单几何体的三视图，从三视图中辨别几何体．

2．根据三视图想象基本几何体实物原型．

教学过程

一、寻疑之自主学习

1．活动一

如图，直三棱柱的侧棱与水平投影面垂直。请与同伴一起探讨下面的问题：

（1）以水平投影面为投影面，在正投影下，这个直棱柱的三条侧棱的投影是什么图形？

（2）画出直三棱柱在水平投影面的正投影，得到的投影是什么图形？它与直三棱柱的底面有什么关系？

（3）这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？

2．活动二

学生观察思考：（1）三个视图位置上的关系。

（2）三个视图除了位置上的关系，在大小尺寸上，彼此之间又存在什么关系？

小结：

（1）三视图位置有规定，主视图要在 左上边 ，俯视图应在 下方 ，

左视图要在 右边 ．

（2）三视图中各视图的大小也有关系。主视图与俯视图表示同一物体的 长 ，主视图与左视图表示同一物体的 高 ，左视图与俯视图表示同一物体的 宽 。因此三视图的大小是互相联系的。画三视图时，三个视图要放在正确的位置，并且使主视图与俯视图的 长对正

，主视图与左视图的 高平齐

，左视图与俯视图的 宽相等

．

3．通过自主练习寻找疑问

（1）当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图．物体的三视图是指 主视图 、 俯视图 和 左视图 ．

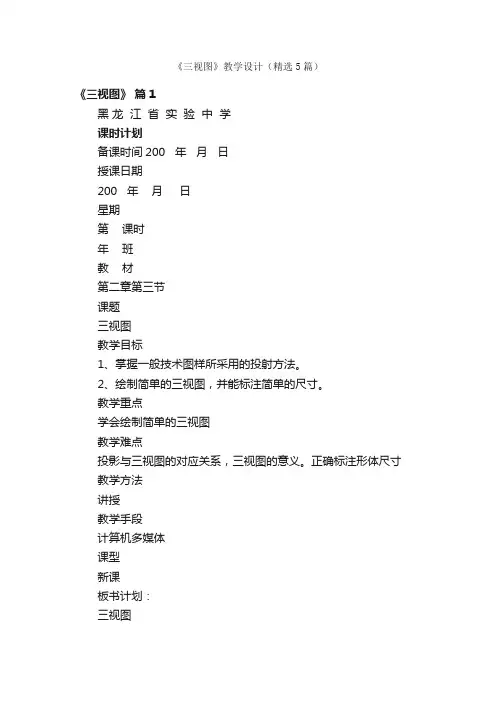

《三视图》教学设计（精选5篇）

《三视图》 篇1

黑 龙 江 省 实 验 中 学

课时计划

备课时间200 年 月 日

授课日期

200 年 月 日

星期

第 课时

年 班

教 材

第二章第三节

课题

三视图

教学目标

1、掌握一般技术图样所采用的投射方法。

2、绘制简单的三视图，并能标注简单的尺寸。

教学重点

学会绘制简单的三视图

教学难点

投影与三视图的对应关系，三视图的意义。正确标注形体尺寸

教学方法

讲授

教学手段

计算机多媒体

课型

新课

板书计划：

三视图 正投影与三视图

1、投影：介绍几种投影

1）、投影的概念

（2）、视图的概念

2、三视图的形成

（1）三视图的投影关系：

（2）三视图展开

（3）去掉投影

（4）物体三视图的对应关系

（5）物体三视图的方位关系

3、学生活动

教

后

记

黑 龙 江 省 实 验 中 学

课时计划

教师讲授和提问过程

学生活动与调控

新课：

（一）正投影与三视图

1、投影：介绍几种投影

1）、投影的概念：在电灯光的照射下，形体在地面上产生的影子 。这里灯光称为投影中心，光线称为射线，平面h称为投影面，这种得到形体的投影方法，称为投影法。

讨论：物体的影子在什么情况下，能够反映物体某个方向的形状特征与大小？

问题：在正投影中，一般一个视图能不能完整地表达物体的形状和大小 ，能不能区分不同的物体？

如下图中三个不同的物体在同一投影面上的视图完全相同。因此，要反映物体的完整形状和大小，必须有几个不同投影方向得到的视图。 所以：根据对投影三要素与投影物体位置关系的讨论，可以发现为确定物体结构形状，需要采用多面正投影。

（2）、视图的概念：根据有关标准和规定，用正投影法所绘制出的机件的图形，称为视图。

2、三视图的形成

正面投影称为主视图，水平投影称为俯视图，侧面投影称为左视图，

统称为机件的三视图。如图所示。

《三视图》教案

教学目标

1．会从投影的角度了解主视图、俯视图、左视图和三视图的概念．

2．会画简单几何体的三视图．

3．会从三视图辨别简单的物体．

4．学会根据物体的三视图描述出几何体的基本形状或实物原型．

5．经历探索简单的几何体的三视图的还原，进一步发展空间想象能力．

学习重点

1．从投影的角度加深对三视图的理解和会画简单的三视图．

2．根据三视图描述基本几何体和实物原型及三视图在生产中的作用．

教学难点

1．会画简单几何体的三视图，从三视图中辨别几何体．

2．根据三视图想象基本几何体实物原型．

教学过程

一、寻疑之自主学习

1．活动一

如图，直三棱柱的侧棱与水平投影面垂直。请与同伴一起探讨下面的问题：

（1）以水平投影面为投影面，在正投影下，这个直棱柱的三条侧棱的投影是什么图形？

（2）画出直三棱柱在水平投影面的正投影，得到的投影是什么图形？它与直三棱柱的底面有什么关系？

（3）这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？

2．活动二

学生观察思考：（1）三个视图位置上的关系。

（2）三个视图除了位置上的关系，在大小尺寸上，彼此之间又存在什么关系？

小结：

（1）三视图位置有规定，主视图要在 左上边 ，俯视图应在 下方 ，

左视图要在 右边 ．

（2）三视图中各视图的大小也有关系。主视图与俯视图表示同一物体的 长 ，主视图与左视图表示同一物体的 高 ，左视图与俯视图表示同一物体的 宽 。因此三视图的大小是互相联系的。画三视图时，三个视图要放在正确的位置，并且使主视图与俯视图的 长对正 ，主视图与左视图的 高平齐 ，左视图与俯视图的 宽相等 ．

3．通过自主练习寻找疑问

（1）当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图．物体的三视图是指 主视图 、 俯视图 和 左视图 ．

5.2三视图（教案）

一、教学内容

本节课选自八年级《数学》下册第五章“立体图形”中的5.2节“三视图”。教学内容主要包括以下两个方面：

1. 三视图的概念：正视图、侧视图、俯视图，以及它们在空间中的相对位置关系。

2. 三视图的绘制方法：通过观察和分析立体图形，学会利用正视图、侧视图、俯视图来绘制简单组合体的三视图，并能够识别三视图所表示的立体图形。

二、核心素养目标

1. 培养学生的空间观念：通过学习三视图，使学生能够更好地观察和理解立体图形，提高空间想象力，形成对空间物体和图形的认识。

2. 提升学生的几何直观能力：通过绘制和分析三视图，培养学生从不同角度观察问题、解决问题的能力，增强几何直观。

3. 培养学生的逻辑思维和推理能力：在分析、绘制三视图的过程中，引导学生运用几何知识进行逻辑推理，提高解决问题的能力。

4. 培养学生的团队协作能力：通过小组合作完成三视图的绘制任务，培养学生沟通、协作、共同解决问题的能力，增强集体荣誉感。

三、教学难点与重点

1. 教学重点

- 理解三视图的概念：正视图、侧视图、俯视图的定义及其在空间中的位置关系。

- 掌握三视图的绘制方法：如何从立体图形中提取信息，准确地绘制出三视图。

- 能够识别三视图所表示的立体图形：通过三视图反推出立体图形的形状和结构。

举例：讲解正方体的三视图，强调正视图、侧视图、俯视图的视角和显示的边与面。

2. 教学难点

- 理解三视图之间的相互关系：正视图、侧视图、俯视图之间的对应关系，如何通过它们来完整地描述一个立体图形。

- 绘制组合体的三视图：对于复杂的组合体，如何准确地绘制出三视图，特别是隐藏线的处理。

- 从三视图反推立体图形：训练学生的逆向思维，通过三视图来想象和构造出原始的立体图形。

举例：

a. 难点一：对于长方体，如何区分正视图和侧视图，以及它们与俯视图的对应关系。

b. 难点二：在绘制一个由多个简单几何体组合而成的复杂图形的三视图时，如何处理重叠部分和隐藏线。
