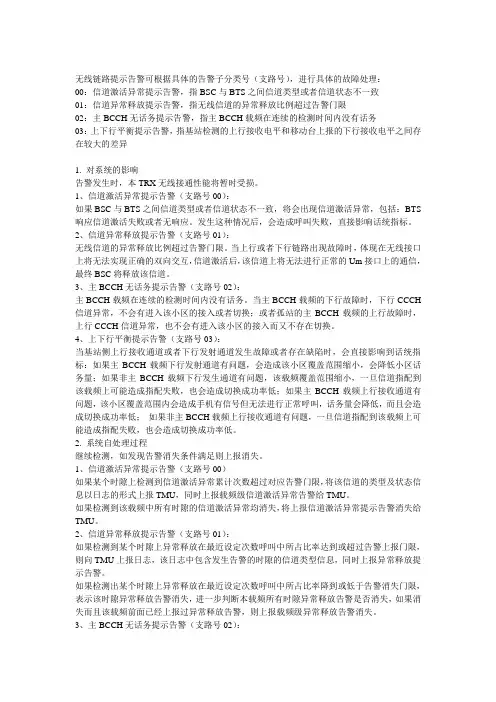

无线链路提示告警可根据具体的告警子分类号（支路号），进行具体的故障处理：
00：信道激活异常提示告警，指BSC与BTS之间信道类型或者信道状态不一致
01：信道异常释放提示告警，指无线信道的异常释放比例超过告警门限
02：主BCCH无话务提示告警，指主BCCH载频在连续的检测时间内没有话务
03：上下行平衡提示告警，指基站检测的上行接收电平和移动台上报的下行接收电平之间存在较大的差异
1. 对系统的影响
告警发生时，本TRX无线接通性能将暂时受损。
1、信道激活异常提示告警（支路号00）：
如果BSC与BTS之间信道类型或者信道状态不一致，将会出现信道激活异常，包括：BTS响应信道激活失败或者无响应。发生这种情况后，会造成呼叫失败，直接影响话统指标。
2、信道异常释放提示告警（支路号01）：
无线信道的异常释放比例超过告警门限。当上行或者下行链路出现故障时，体现在无线接口上将无法实现正确的双向交互，信道激活后，该信道上将无法进行正常的Um接口上的通信，最终BSC将释放该信道。
3、主BCCH无话务提示告警（支路号02）：
主BCCH载频在连续的检测时间内没有话务。当主BCCH载频的下行故障时，下行CCCH信道异常，不会有进入该小区的接入或者切换；或者孤站的主BCCH载频的上行故障时，上行CCCH信道异常，也不会有进入该小区的接入而又不存在切换。
4、上下行平衡提示告警（支路号03）：
当基站侧上行接收通道或者下行发射通道发生故障或者存在缺陷时，会直接影响到话统指标：如果主BCCH载频下行发射通道有问题，会造成该小区覆盖范围缩小，会降低小区话务量；如果非主BCCH载频下行发生通道有问题，该载频覆盖范围缩小，一旦信道指配到该载频上可能造成指配失败，也会造成切换成功率低；如果主BCCH载频上行接收通道有问题，该小区覆盖范围内会造成手机有信号但无法进行正常呼叫，话务量会降低，而且会造成切换成功率低； 如果非主BCCH载频上行接收通道有问题，一旦信道指配到该载频上可能造成指配失败，也会造成切换成功率低。
2. 系统自处理过程
继续检测，如发现告警消失条件满足则上报消失。
1、信道激活异常提示告警（支路号00）
如果某个时隙上检测到信道激活异常累计次数超过对应告警门限，将该信道的类型及状态信息以日志的形式上报TMU，同时上报载频级信道激活异常告警给TMU。
如果检测到该载频中所有时隙的信道激活异常均消失，将上报信道激活异常提示告警消失给TMU。
2、信道异常释放提示告警（支路号01）：
如果检测到某个时隙上异常释放在最近设定次数呼叫中所占比率达到或超过告警上报门限，则向TMU上报日志，该日志中包含发生告警的时隙的信道类型信息，同时上报异常释放提示告警。
如果检测出某个时隙上异常释放在最近设定次数呼叫中所占比率降到或低于告警消失门限，表示该时隙异常释放告警消失，进一步判断本载频所有时隙异常释放告警是否消失，如果消失而且该载频前面已经上报过异常释放告警，则上报载频级异常释放告警消失。
3、主BCCH无话务提示告警（支路号02）： 如果在设定的时间周期内，没有检测到话务，将向TMU上报日志，该日志中包含载频当前的操作状态信息，同时上报无话务提示告警。一旦检测到话务，将重新开始告警检测周期，而且如果前面已经上报了无话务提示告警，此时将上报告警消失。另外，如果C0载频主BCCH信道闭锁或者该载频存在其它严重告警时，将必然造成无话务，此种情况下将停止检测无话务告警，避免不必要的告警上报。
4、上下行平衡提示告警（支路号03）：
上报上下行平衡异常告警的同时上报日志信息，包含上下行不平衡占比以及平均上下行平衡偏差。此后，每1小时进行一次告警消失检测，当检测到上下行不平衡记数占比降到设定的门限减10％时，将上报上下行平衡异常告警消失。
告警处理
1. 可能原因
1、信道激活异常提示告警（支路号00）：
BSC与BTS之间信道类型或者信道状态不一致。信道激活异常告警的检测是基于时隙级的，每个信道均进行独立的信道激活异常检测，由于信道类型以及信道的管理状态均是以时隙为单位进行配置和管理的，所以信道激活异常以时隙为单位进行累计。由于同一个时隙配置为不同的信道类型，其包含的子信道数目不同，所以各时隙上具体信道激活异常累计次数达到多大门限将上报告警与信道配置有关。具体来说，每个子信道的门限为5，因此对于TCH/F信道类型门限为5，对于TCH/H信道类型门限为10，对于SDCCH8信道类型门限为40等。信道激活异常告警的上报是载频级的，一旦某个时隙上检测出信道激活异常将上报载频级的信道激活异常提示告警。
2、信道异常释放提示告警（支路号01）：
无线信道的异常释放比例超过告警门限。当接收到信道释放响应消息时，首先判断该信道自激活以来是否进行了Um接口上的双向交互，如果不是，认为本次释放属于异常释放，对应信道所在时隙的的异常释放累计数增1，如果该时隙信道占用累计数达到设定的门限（缺省设置每个时隙上1个子信道为20次，可以进行配置），而且在最近的这么多次呼叫中异常释放所占比率达到或超过设定的告警上报门限（缺省设置为80％，可以进行配置），则发送日志给TMU，日志中包含该时隙的信道类型信息，同时上报载频级异常释放提示告警；否则，如果不属于异常释放，则异常释放所占比率将会下降，当下降到设定的告警消失门限（缺省设置为50％，可以进行配置）或者以下时，表示该时隙上的异常释放告警消失，检测是否所有时隙上的异常释放告警均消失，如果确实消失而且前面已经上报了该告警，则上报载频级异常释放提示告警消失。
各时隙上异常释放告警门限根据该时隙上信道类型来确定，具体来说，与时隙上子信道的数目成正比，每时隙上单个子信道的门限值通过维护台配置，缺省值为20，每个时隙的异常释放告警门限等于该时隙上的子信道数目乘以单个子信道的设定门限值。
3、主BCCH无话务提示告警（支路号02）：
如果在设定的时间周期内（缺省值为4小时，可以通过维护台配置），没有检测到话务，将上报无话务提示告警。
4、上下行平衡提示告警（支路号03）：
当上行接收通道或者下行发射通道出现问题时，对于同一个呼叫，基站检测的上行接收电平和移动台上报的下行接收电平之间会存在较大的差异，也就是上下行不平衡。当检测到上下行平衡出现严重偏差时，上报上下行平衡异常告警，该告警属于无线链路提示告警的一种，告警号相同，通过支路号来区分。具体检测机制为：当TRX系统时间到达22：00后将进行上下行平衡统计的处理，当上下行平衡统计总数达到1000次而且上下行不平衡次数占统计总次数的比值达到设定的门限(缺省值为80％，可以通过维护台配置）时，将上报上下行平衡异常告警。
2. 人工处理建议
（1）查看相关告警
查看告警台是否同时上报“2120 无线链路严重告警”。按照“2120 无线链路严重告警”的处理方法处理，观察告警是否恢复。
Y=>告警已恢复，告警处理结束。
N=>告警未恢复，转步骤“（2） 更换TRX”。
（2）更换TRX
更换TRX，观察告警是否恢复。
