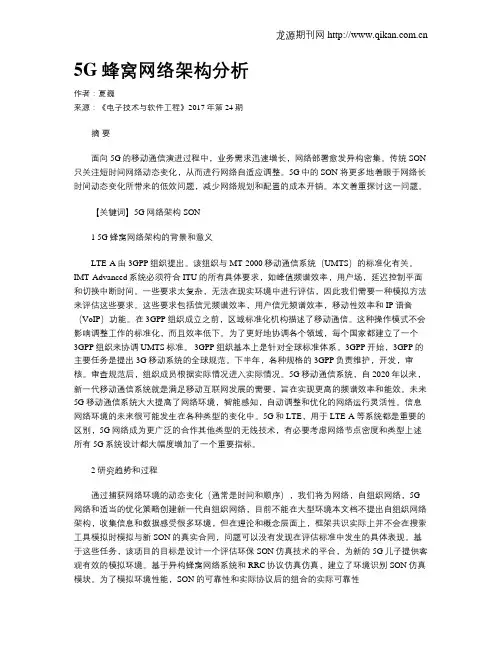

5G蜂窝网络架构分析
作者：夏巍
来源：《电子技术与软件工程》2017年第24期
摘 要
面向5G的移动通信演进过程中，业务需求迅速增长，网络部署愈发异构密集。传统SON只关注短时间网络动态变化，从而进行网络自适应调整。5G中的SON 将更多地着眼于网络长时间动态变化所带来的低效问题，减少网络规划和配置的成本开销。本文着重探讨这一问题。
【关键词】5G 网络架构 SON
1 5G蜂窝网络架构的背景和意义
LTE-A由3GPP组织提出。该组织与MT-2000移动通信系统（UMTS）的标准化有关。
IMT-Advanced系统必须符合ITU的所有具体要求，如峰值频谱效率，用户场，延迟控制平面和切换中断时间。一些要求太复杂，无法在现实环境中进行评估，因此我们需要一种模拟方法来评估这些要求。这些要求包括信元频谱效率，用户信元频谱效率，移动性效率和IP语音（VoIP）功能。在3GPP组织成立之前，区域标准化机构描述了移动通信。这种操作模式不会影响调整工作的标准化，而且效率低下。为了更好地协调各个领域，每个国家都建立了一个3GPP组织来协调UMTS标准。 3GPP组织基本上是针对全球标准体系。3GPP开始，3GPP的主要任务是提出3G移动系统的全球规范。下半年，各种规格的3GPP负责维护，开发，审核。审查规范后，组织成员根据实际情况进入实际情况。5G移动通信系统，自2020年以来，新一代移动通信系统就是满足移动互联网发展的需要，旨在实现更高的频谱效率和能效。未来5G移动通信系统大大提高了网络环境，智能感知，自动调整和优化的网络运行灵活性。信息网络环境的未来很可能发生在各种类型的变化中。5G和LTE，用于LTE-A等系统都是重要的区别，5G网络成为更广泛的合作其他类型的无线技术，有必要考虑网络节点密度和类型上述所有5G系统设计都大幅度增加了一个重要指标。
5G基站业务IP地址配置冲突导致用户面频繁S1故障引发X2全部异常
问题描述：
xxx局点5G新开站_5Gxxxxxxx(NSA)HRD_H，5到4G X2出现异常，而且为到全部锚点站均异常。4-5G站点X2 1条异常，只有到A2_XXXXXXXXX(NSA)HRD_H间X2出现异常。
5-4G X2全部异常
4-5G X2个别异常
处理过程：
1.告警排查
锚点站出现X2接口故障告警，对端基站为A2_XHXXXXXXX(NSA)HRD_H。5G站出现用户面故障告警-S1，X2接口故障告警。从X2故障告警判断，问题原因出现在5G侧。
2. 收发光核查
查询5G基站光模块信息，AAU收BBU光正常，BBU收PTN光均正常。
3. 告警分析
分析告警出现时间及恢复时间，存在一定规律性。告警与传输侧相关，每40分钟，告警出现20分钟，恢复20分钟，需联系传输侧核查。
定位信息 发生时间 (NT) 清除时间 (NT)
业务类型=gNBS1 2020-04-01 08:09:27 2020-04-01 08:29:07
业务类型=gNBS1 2020-04-01 07:29:27 2020-04-01 07:49:07
业务类型=gNBS1 2020-04-01 06:49:27 2020-04-01 07:09:07
业务类型=gNBS1 2020-04-01 06:08:26 2020-04-01 06:28:11
业务类型=gNBS1 2020-04-01 05:28:26 2020-04-01 05:48:06
业务类型=gNBS1 2020-04-01 04:48:25 2020-04-01 05:08:06
业务类型=gNBS1 2020-04-01 04:08:25 2020-04-01 04:28:05
业务类型=gNBS1 2020-04-01 03:28:25 2020-04-01 03:47:10
基于ＰＣＩ Ｍ的告警分析处理方法
