管道工程技术

大理海东滇西国际商贸物流基地北片区

市政道路配套管网设施工程

安

全

技

术

交

底

大理海东滇西国际商贸物流基地北片区市政道路配套管网设施工程项目部

2015年9月 目 录

一、沟槽开挖

1. 沟槽尺寸应能满足基础安全施工和排水要求，沟槽顶面应有良好的运输通道。

2. 施工中遇有危险物、不明物和文物应立即停止作业、保护现场，报告上级和主管单位，经处理后方可恢复作业；严禁敲击和擅自处理。

3. 沟槽开挖中，与直埋电缆线距离小于2m(含)，与其他管线距离小于1m(含)时，应采取人工开挖，并注意标志管线的警示标识，严禁损坏管线；开挖时宜邀请管理单位派人监护。

4. 开挖中，出现沟槽顶部地面裂缝、坑壁坍塌或涌水、涌沙时，必须立即停止施工，人员撤离危险区，待采取措施确认安全后，方可恢复施工。

5. 土层中有水时，应在开挖前进行排降水，先疏干再开挖，不得带水挖土。

6. 沟槽邻近有各类管线、建(构)筑物时，开挖前应按施工组织设计的规定实施拆移、加固或保护措施，经检查符合规定后，方可开挖。

7. 挖掘机作业应符合挖掘机施工安全技术交底的具体要求；严禁挖掘机在电力架空线路下方作业，需在其一侧作业时，机械与电力架空线路的最小距离必须符合表2-6要求。

8. 在沟槽外堆土时，堆土应距沟槽边缘1m以外，堆土高度不得超过。

9. 沟槽开挖与支撑、支护交叉进行时，严禁开挖作业碰撞、破坏沟槽的支护结构。

10. 人工清基应在挖掘机停止运转，且挖掘机指挥人员同意后进行，严禁在机械回转范围内作业。

11. 沟槽内应设安全梯或土坡道等攀登设施。

12. 机械开挖沟槽时，当坑底无地下水，坑深在5m以内，且边坡坡度符合下表规定时，可不加支撑；当挖土深度超过5m或发现有地下水和土质发生特殊变化，不符合表2-7规定时，应根据现场实际情况确定边坡坡度或采取支护措施。

13. 使用起重机吊运土方，应按照起重机安全技术交底的具体要求进行操作，现场作业一定要符合下列要求：

第1篇

一、工程背景

随着我国城市化进程的加快，各类基础设施工程如雨后春笋般涌现。其中，管道工程作为城市基础设施的重要组成部分，其施工技术对于工程质量和安全至关重要。本文以某城市供水管道施工项目为例，介绍工程管道施工技术的应用。

二、工程概况

1. 项目名称：某城市供水管道施工项目

2. 项目地点：某城市

3. 项目规模：管道总长度为20公里，其中主管道长度为15公里，支管道长度为5公里。

4. 项目内容：主要包括管道铺设、阀门安装、管道试压、管道冲洗等。

5. 施工单位：某建筑工程有限公司

6. 施工时间：2018年1月至2018年10月

三、施工技术

1. 管道材料

（1）管道材质：采用钢管，公称压力为1.0MPa，公称直径为DN300。

（2）管道连接方式：采用焊接连接。

2. 管道铺设

（1）施工前准备：根据设计图纸和现场实际情况，制定详细的施工方案，并对施工人员进行技术交底。

（2）管道基础处理：对管道铺设区域的土壤进行夯实，确保地基承载力满足设计要求。

（3）管道铺设：采用分段施工，将管道分段铺设至指定位置。

（4）管道焊接：采用手工电弧焊进行焊接，确保焊接质量。

3. 阀门安装 （1）阀门选型：根据设计要求，选择合适的阀门类型，如闸阀、截止阀等。

（2）阀门安装：将阀门安装在管道上，确保阀门与管道连接牢固。

4. 管道试压

（1）试压前准备：对管道进行清洗，确保管道内部无杂物。

（2）试压过程：将管道充满水，进行水压试验，检查管道是否存在泄漏。

5. 管道冲洗

（1）冲洗前准备：对管道进行清洗，确保管道内部无杂物。

（2）冲洗过程：使用清水冲洗管道，确保管道内水质符合设计要求。

四、施工质量控制

1. 材料质量控制：对管道、阀门等材料进行严格检验，确保材料质量符合设计要求。

2. 施工过程质量控制：严格执行施工规范，确保施工质量。

3. 管道焊接质量控制：采用超声波探伤、X射线探伤等手段，对焊接质量进行检测。

垫　Ｑ：　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｎｏｖａｔｉｏｎ　Ｈｅｒａｌｄ　

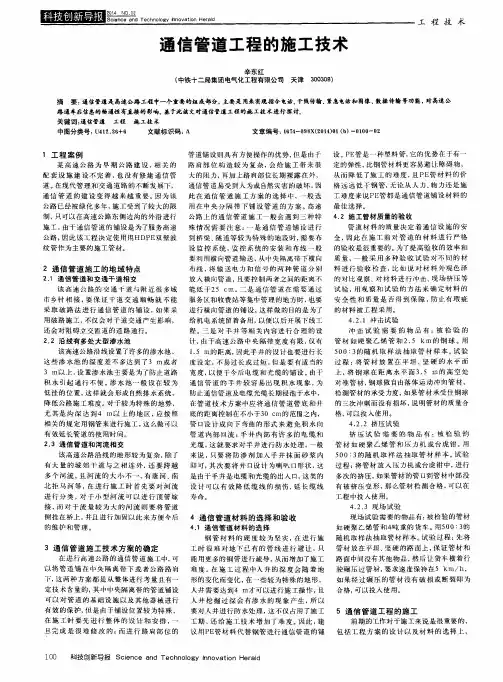

通信管道工程的施工技术　

辛东红　（中铁十二局集团电气化工程有限公司　天津３００３０８）　工程技术　

摘　要：通信管道是高速公路工程中一个重要的组成部分，主要是用来实现指令电话．干线传输、紧急电话和图像、数据传输等功能，对高速仑　

路通车后信息的畅通性有直接的影响。基于此该文对通信管道工程的施工技术进行探讨。　

关键词：通信管道　工程施工技术　

中图分类号：Ｕ４１２．３６＋６　文献标识码：Ａ　文章编号：１６７４—０９８Ｘ（２０１４）０１（ｂ）一０１００—０２　

１工程案例　

某高速公路为早期公路建设，相关的　

配套设施建设不完善，也没有修建通信管　

道。在现代管理和交通道路的不断发展下，　

通信管道的建设变得越来越重要。因为该　

公路已经被绿化多年，施工受到了较大的限　

制，只可以在高速公路东侧边沟的外沿进行　

施工，由于通信管道的铺设是为了服务高速　

公路，因此该工程决定使用用ＨＤＰＥ双壁波　

纹管作为主要的施工管材。　

２通信管道施工的地域特点　

２．１通信管道和交通干道相交　

该高速公路的交通干道与附近很多城　

市乡村相接，要保证干道交通顺畅就不能　

采取破路法进行通信管道的铺设，如果采　

用破路施工，不仅会对干道交通产生影响，　

还会对阻碍立交匝道的道路通行。　

２．２沿线有多处大型渗水池　

该高速公路沿线设置了许多的渗水池，　

这些渗水池的深度差不多达到了３　ｍ或者　

３　ｉＪ１以上，设置渗水池主要是为了防止道路　

积水引起通行不便。渗水池一般设在较为　

低洼的位置，这样就会形成自然排水系统，　

降低公路施工难度。对于较为特殊的地势，　

尤其是沟深达到４　ｍ以上的地区，应按照　

相关的规定用钢管来进行施工，这么做可以　

有效延长管道的使用时间。　

２．３通信管道和河流相交　

该高速公路沿线的地形较为复杂，除了　

有大量的城郊干遭与之相连外，还要跨越　

多个河流，且河流的大小不一，有唐河、南　

34总423期2017年第9期（3月 下）

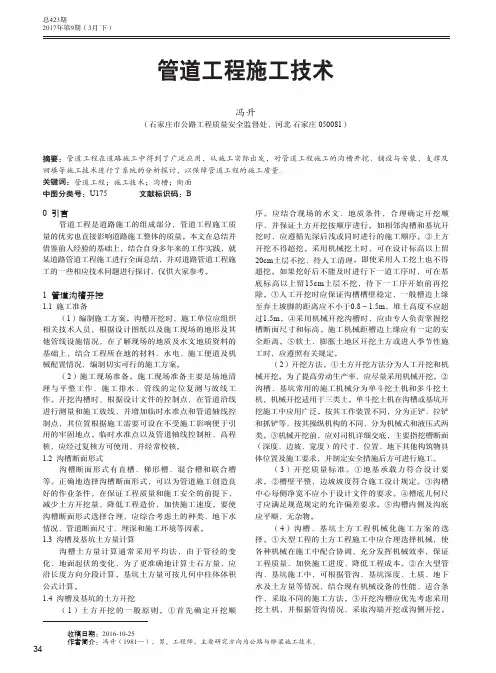

0 引言 管道工程是道路施工的组成部分，管道工程施工质量的优劣也直接影响道路施工整体的质量。本文在总结并借鉴前人经验的基础上，结合自身多年来的工作实践，就某道路管道工程施工进行全面总结，并对道路管道工程施工的一些相应技术问题进行探讨，仅供大家参考。 1 管道沟槽开挖1.1 施工准备（1）编制施工方案。沟槽开挖时，施工单位应组织相关技术人员，根据设计图纸以及施工现场的地形及其他管线设施情况，在了解现场的地质及水文地质资料的基础上，结合工程所在地的材料、水电、施工便道及机械配置情况，编制切实可行的施工方案。（2）施工现场准备。施工现场准备主要是场地清理与平整工作、施工排水、管线的定位复测与放线工作。开挖沟槽时，根据设计文件的控制点，在管道沿线进行测量和施工放线，并增加临时水准点和管道轴线控制点，其位置根据施工需要可设在不受施工影响便于引用的牢固地点。临时水准点以及管道轴线控制桩、高程桩，应经过复核方可使用，并经常校核。1.2 沟槽断面形式沟槽断面形式有直槽、梯形槽、混合槽和联合槽等。正确地选择沟槽断面形式，可以为管道施工创造良好的作业条件，在保证工程质量和施工安全的前提下，减少土方开挖量，降低工程造价，加快施工速度。要使沟槽断面形式选择合理，应综合考虑土的种类、地下水情况、管道断面尺寸、埋深和施工环境等因素。1.3 沟槽及基坑土方量计算沟槽土方量计算通常采用平均法，由于管径的变化、地面起伏的变化，为了更准确地计算土石方量，应沿长度方向分段计算。基坑土方量可按几何中柱体体积公式计算。1.4 沟槽及基坑的土方开挖（1）土方开挖的一般原则。①首先确定开挖顺序。应结合现场的水文、地质条件，合理确定开挖顺序，并保证土方开挖按顺序进行。如相邻沟槽和基坑开挖时，应遵循先深后浅或同时进行的施工顺序。②土方开挖不得超挖。采用机械挖土时，可在设计标高以上留20cm土层不挖，待人工清理。即使采用人工挖土也不得超挖。如果挖好后不能及时进行下一道工序时，可在基底标高以上留15cm土层不挖，待下一工序开始前再挖除。③人工开挖时应保证沟槽槽壁稳定，一般槽边上缘至弃土坡脚的距离应不小于0.8～1.5m，堆土高度不应超过1.5m。④采用机械开挖沟槽时，应由专人负责掌握挖槽断面尺寸和标高。施工机械距槽边上缘应有一定的安全距离。⑤软土、膨胀土地区开挖土方或进入季节性施工时，应遵照有关规定。（2）开挖方法。①土方开挖方法分为人工开挖和机械开挖。为了提高劳动生产率，应尽量采用机械开挖。②沟槽、基坑常用的施工机械分为单斗挖土机和多斗挖土机，机械开挖适用于三类土。单斗挖土机在沟槽或基坑开挖施工中应用广泛。按其工作装置不同，分为正铲、拉铲和抓铲等，按其操纵机构的不同，分为机械式和液压式两类。③机械开挖前，应对司机详细交底，主要指挖槽断面（深度、边坡、宽度）的尺寸、位置、地下其他构筑物具体位置及施工要求，并制定安全措施后方可进行施工。（3）开挖质量标准。①地基承载力符合设计要求。②槽壁平整，边坡坡度符合施工设计规定。③沟槽中心每侧净宽不应小于设计文件的要求。④槽底几何尺寸应满足规范规定的允许偏差要求。⑤沟槽内侧及沟底应平顺，无杂物。 （4）沟槽、基坑土方工程机械化施工方案的选择。①大型工程的土方工程施工中应合理选择机械，使各种机械在施工中配合协调，充分发挥机械效率，保证工程质量、加快施工进度、降低工程成本。②在大型管沟、基坑施工中，可根据管沟、基坑深度、土质、地下水及土方量等情况，结合现有机械设备的性能、适合条件，采取不同的施工方法。③开挖沟槽应优先考虑采用挖土机，并根据管沟情况，采取沟端开挖或沟侧开挖。收稿日期：2016-10-25作者简介：冯升（1981—），男，工程师，主要研究方向为公路与桥梁施工技术。管道工程施工技术冯升（石家庄市公路工程质量安全监督处，河北 石家庄 050081）摘要：管道工程在道路施工中得到了广泛应用，从施工实际出发，对管道工程施工的沟槽开挖、铺设与安装、支撑及回填等施工技术进行了系统的分析探讨，以保障管道工程的施工质量。关键词：管道工程；施工技术；沟槽；断面中图分类号：U175 文献标识码：BTranspoWorld交通世界大型基坑施工常采用正铲挖土机挖土，自卸汽车运土；当基坑有地下水时，可先用正铲挖土机开挖地下水位以上的土，再用反铲、拉铲或抓铲开挖地下水位以下的土。采用机械挖土时，为了不使地基土遭到破坏，管沟或基坑底部应留200～300mm厚土层，由人工清理整平。2 管道沟槽支撑2.1 支撑的目的及要求支撑的目的是防止施工过程中土壁坍塌，为安全施工创造条件。支撑是由木材或钢材做成的临时性挡土结构，一般情况下，当土质较差、地下水位较高、沟槽和基坑较深而又必须挖成直槽时，均应支设支撑。支设支撑既可减少挖方量、施工占地面积小，又可保证施工的安全，但增加了材料消耗，有时还影响后续工序操作。支设支撑的要求：①牢固可靠，支撑材料的质地和尺寸合格。②在保证安全可靠的前提下，尽可能节约材料。③方便支设和拆除，不影响后续工序的操作。2.2 支撑的支设和拆除沟槽挖到一定深度时，开始支设支撑。先校核一下沟槽开挖断面是否符合宽度要求，然后用铁锹将槽壁找平，按要求将撑板紧贴于槽壁上，再将纵梁或横梁紧贴撑板，继而将横撑支设在纵梁或横梁上，若采用木撑板时，使用木模、扒钉将撑板固定于纵梁或横梁上，下边钉木托防止横撑下滑。支设施工中一定要保证横平竖直，支设牢固可靠。施工中，如原支撑妨碍下一工序施工、原支撑不稳定、一次拆撑有危险或因其他原因必须重新安设支撑时，需要更换纵梁和横撑位置，这一过程称为倒撑，倒撑操作应特别注意安全，施工前必须先制定好安全措施。3 管道的铺设与安装管道的铺设与安装应在沟槽施工验槽后进行，其主要任务是按照设计意图把管道定位并安装在要求的平面位置、高程上。管道铺设时的基线桩及辅助基线桩、水准基点桩的测量，应在沟槽施工后按设计图纸坐标进行复核测量，对给水排水管道及附属构筑物的中心桩及各部位置进行施工放样，同时做好护桩。3.1 下管 管道铺设前应检查管道沟槽开挖后的几何尺寸是否符合规定，检查沟槽支撑以及管道地基承载力是否满足要求。管道经过检验、修补后运至沟槽边，按设计进行排管，核对管节。下管方法包括人工下管和机械下管。（1）人工下管。①贯绳法：适用于管径300mm以下的混凝土管、缸瓦管。系住管子一端，绳子另一端由人工徐徐放松直至将管子放人槽底。②压绳下管法：压绳下管法是人工下管法中最常用的一种方法。适用于中、小型管子，方法灵活，可用于分散下管。压绳下管法包括人工撬棍压绳下管法和立管压绳下管法等，除上述方法外还有塔架下管法、溜管法等。（2）机械下管。机械下管速度快、安全，并且可以减轻工人的劳动强度，劳动效率高，所以有条件尽可能采用机械下管法。机械下管视管子重量选择起重机械，常用汽车式或履带式起重机械下管。3.2 稳管稳管工序是决定管道施工质量的重要环节，必须保证管道的中心线与高程的准确性，稳管包括管子对中和对高程两个环节，两者同时进行。压力流管道铺设的高程面位置的精度都可低些。通常情况下，铺设承插式管节时，承口朝向介质流来的方向。4 管道沟槽回填沟槽回填是在管道铺设完成并检验合格后进行的。回填施工包括返土、摊平、夯实、检查等施工过程。其中关键是夯实，应符合设计规定的密实度要求。（1）沟槽回填前，管道基础混凝土强度和抹带水泥砂浆接口强度不应小于5MPa，混凝土管渠的强度达到设汁规定，砖沟或管渠顶板应装好盖板。（2）沟槽回填土夯实通常采用人工夯实和机械夯实两种方法。管顶50cm以下部分返土的夯实应采用人工轻夯，夯击力不应过大，防止损坏管壁与接口。管顶50cm以上部分返土的夯实应采用机械夯实。常用的夯实机械有蛙式打夯机、内燃打夯机、履带式打夯机、压路机等。（3）返土一般用沟槽原土，沟槽回填顺序应按沟槽排水方向由高向低分层进行。回填应采用分层回填，分层夯实。在施工时应建立回填制度，根据不同的夯实机具、土质、密实度要求、夯实遍数、走夯形式等确定返土厚度和夯实后厚度。回填土的含水量宜按土类和采用的压实工具控制在最佳含水量内。5 工程验收工程验收制度是检验工程质量必不可少的一道程序，也是保证工程质量的一项重要措施。管道工程施工应经过竣工验收合格后投入使用。隐蔽工程应经过中间验收合格后进入下一工序，当隐蔽工程全部验收合格后回填沟槽。6 结语在管道施工过程中，需要进行认真细致的施工，高度重视施工过程中的重点环节和难点环节，严格控制每一道施工程序和施工环节，保证管道工程的施工质量。参考文献：[1] 交通部公路科学研究所. 公路工程质量检验评定标准：JTG F80/1—2004[S]. 北京：人民交通出版社，2004.[2] 路桥集团第一公路工程局. 公路桥涵施工技术规范：JTJ041—2000 [S]. 北京：人民交通出版社，2000.（编辑：赵艳）
