在安装空气采样报警系统时，需要每间隔1.5-2.0m做管路固定，避免管路弯曲变形。

管路连接时应注意胶水用量，采样管与空气采样探测器间不要用胶水粘结。

采样孔应贴上采样孔标签纸作为标识，采样管转弯处不可使用直角90度弯头。

空气采样探测器通常安装在容易操作的位置，不得阻碍设备排气。

每台空气采样探测器至少提供三种信号输出，并接入到通用火灾自动报警系统。

采样管距墙的最远距离不应大于管距的一半，采样孔周围0.5m内不应有遮挡物。

空气采样探测器不得放置在温度或湿度超出特定工作范围的区域。

电源线、网络线、控制线均安装在金属管内。

采样管选用外径25mm，内径20～21mm管材，建议使用较美观及硬度较好的U-PVC或ABS管材。

固定件可采用C型钢、夹片、管夹、扎线带、吊杆等。

在施工过程中，需要注意以上事项。

为保证采样管尺寸精度和防止碎屑的影响，建议使用切管器剪断采样管，而不是使用锯子。

采样管的安装形式应适合空气样本的采集。

在易碰撞的地方，需要注意安装形式和间距，以避免意外事件的发生。

初次安装空气采样报警系统的安装人员应按照设计图纸安装每一根采样管。

如果实际情况与图纸有差异，安装人员应在管路、部件等增加或减少时做出相应的注释。

如果差异较大，安装人员需要要求设计人员确认变动是否影响系统性能。

对于烟雾探测系统而言，管路接头的牢固和不漏气是至关重要的。

在采样管路中的每一个接头都必须用胶粘严，但不要在采样管与空气采样探测器之间加胶。

粘接时，只能使用专用的采样管粘合剂。

施工时需要注意胶水适量，不能过量涂抹导致管路堵塞。

如果采样管上没有明显的标示，应在管路上一定的间距贴标签，以表明管号、机号、管路性质等信息。

建议标签间距为2-3米。

在钻孔时，应使用低转速钻孔，并避免使用钝的钻头或高速强迫打孔，以避免塑料屑进入管路，导致管路不畅或断裂。

采样孔的孔径大小一般为2-3mm，采样管路的末端必须配上管帽，管帽的开孔大小一般为4-5mm。

V E S D A主动式空气采样早期报警系统方案介绍精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-VESDA主动式空气采样早期报警系统方案介绍一、系统设计方案符合中华人民共和国之条例及规范包括：《建筑设计防火规范》GBJ16-98《火灾自动报警系统设计规范》GB50116-98《火灾自动报警系统施工及验收规范》GB50117-98《VESDA空气采样烟雾探测系统设计、施工验收技术条件》Q/HYC001-1999建筑平面图二、VESDA通过的论证VESDA产品已通过ISO9002质量体系标准认证，产品的设计均满足国际消防和安全标准，该公司与国际认可组织合作，正根据下列标准进行生产。

NTC：中国SSL：澳大利亚和新西兰（AS1603.8-1996）UL：美国（UL268-1996.12）ULC：加拿大（UL268-1996.12）FM：美国（FM3230-3250，FM3280）LPC：英国（CEA GEI 1-048）AFNOR：法国（NFS61-950）由于VESDA早期烟雾探测系统已得到上述机构的认可，因此我们可在世界各地安装和使用该系统。

三、VESDA设备技术指标：1.系统规格供电电压：18-30V DC 电源功耗：5.7-11W（静态，报警状态时加1.3W）电流消耗：240VmA（报警状态时加50Ma）环境温度：00C-390 C（探测器环境温度）-200C -600C（采样区温度）相对湿度：10-95%（无露点）探测器灵敏度：（0.005-20%obs/m）探测器保护面积：200m2 （最大）采样管网：200M （四报管组合长度，若使用单管时，其长度可达100M）信号输出：30VDC，2A（C型，7个继电器输出）体积：350mmX225mmX125mm（探测器主机）140mmX150mmX90mm（远程显示部件）19“ X3UX4”（ 19”集中显示机架）重量：4kg（带显示和编程模块的主机）1kg（带显示模块的远程显示部件）4kg（不带电池的智能电源）一个VESDA网容纳的最大部件数：2502.VESDA设备主要特点：（1）灵敏度高，探测范围宽VESDA 系列产品，按灵敏度分为三个等级，即：0.01%obs/m/、 0.02%obs/m、0.005%obs/m传统的烟感报警器灵敏度为： 20%obs/m因此，该系列产品比目前国内外普通使用的传统烟感报警器的灵敏度高几百倍到千倍。

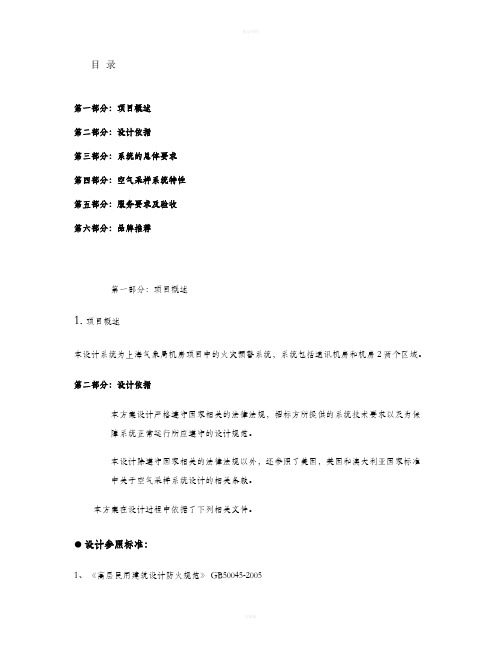

目录第一部分：项目概述第二部分：设计依据第三部分：系统的总体要求第四部分：空气采样系统特性第五部分：服务要求及验收第六部分：品牌推荐第一部分：项目概述1. 项目概述本设计系统为上海气象局机房项目中的火灾预警系统，系统包括通讯机房和机房2两个区域。

第二部分：设计依据本方案设计严格遵守国家相关的法律法规，招标方所提供的系统技术要求以及为保障系统正常运行所应遵守的设计规范。

本设计除遵守国家相关的法律法规以外，还参照了美国，英国和澳大利亚国家标准中关于空气采样系统设计的相关条款。

本方案在设计过程中依据了下列相关文件。

● 设计参照标准：1、《高层民用建筑设计防火规范》 GB50045-20052、《气体灭火系统设计规范》 GB50370-20053、《气体灭火系统施工及验收规范》 GB50263-20074、《火灾自动报警系统设计规范》 GB50116-985、《火灾自动报警系统施工及验收规》 GB50166-20076、《空气采样烟雾探测报警系统技术规程》 DBJ/CT516-20057、《美国NFPA系列标准》8、《工业金属管道工程施工及验收规范》 GB50235－979、《现场设备、工业管道焊接工程施工及验收规范》 GB50236－98● 管网设计基本原则：a 为确保通过空气采样系统和探测器的气流正常，气泵排气口所处空间的气压应与被探测区的气压相等或略低。

b 每个保护区内，单台探测器最大监测范围为2000平方米，在高危保护区，监测范围应减小500-1000平方米。

c 接到一个探测器上的管道总长不能超过200米。

单根管长超过100米时对系统的反应时间有负面影响，不过反应时间不超过120秒是允许的。

d 实际设计中，每根管的长度应该尽量相等或接近。

如果在每台探测器的所有管道末端使用一个标准的末端帽，管的长度要求就可以放宽。

管的长度不同，末端帽上采样孔的尺寸也需相应变化，以达到系统的要求。

e PVC采样管内径应在19-25毫米之间，21毫米为建议值。

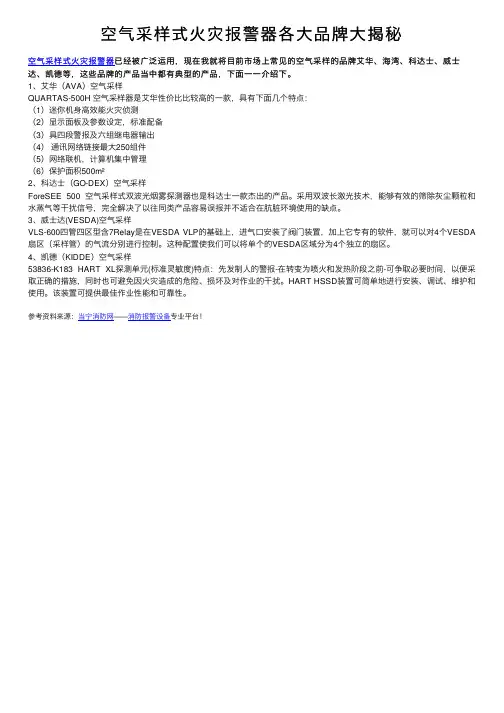

空⽓采样式⽕灾报警器各⼤品牌⼤揭秘
空⽓采样式⽕灾报警器已经被⼴泛运⽤，现在我就将⽬前市场上常见的空⽓采样的品牌艾华、海湾、科达⼠、威⼠达、凯德等，这些品牌的产品当中都有典型的产品，下⾯⼀⼀介绍下。

1、艾华（AVA）空⽓采样
QUARTAS-500H 空⽓采样器是艾华性价⽐⽐较⾼的⼀款，具有下⾯⼏个特点：
（1）迷你机⾝⾼效能⽕灾侦测
（2）显⽰⾯板及参数设定，标准配备
（3）具四段警报及六组继电器输出
（4）通讯⽹络链接最⼤250组件
（5）⽹络联机，计算机集中管理
（6）保护⾯积500m²
2、科达⼠（GO-DEX）空⽓采样
ForeSEE 500 空⽓采样式双波光烟雾探测器也是科达⼠⼀款杰出的产品。

采⽤双波长激光技术，能够有效的筛除灰尘颗粒和⽔蒸⽓等⼲扰信号，完全解决了以往同类产品容易误报并不适合在肮脏环境使⽤的缺点。

3、威⼠达(VESDA)空⽓采样
VLS-600四管四区型含7Relay是在VESDA VLP的基础上，进⽓⼝安装了阀门装置，加上它专有的软件，就可以对4个VESDA 扇区（采样管）的⽓流分别进⾏控制。

这种配置使我们可以将单个的VESDA区域分为4个独⽴的扇区。

4、凯德（KIDDE）空⽓采样
53836-K183 HART XL探测单元(标准灵敏度)特点：先发制⼈的警报-在转变为喷⽕和发热阶段之前-可争取必要时间，以便采取正确的措施，同时也可避免因⽕灾造成的危险、损坏及对作业的⼲扰。

HART HSSD装置可简单地进⾏安装、调试、维护和使⽤。

该装置可提供最佳作业性能和可靠性。

参考资料来源：当宁消防⽹——消防报警设备专业平台！。

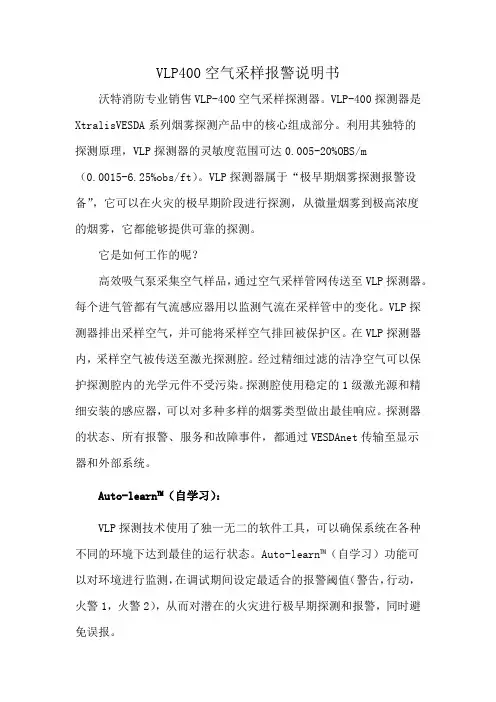

VLP400空气采样报警说明书沃特消防专业销售VLP-400空气采样探测器。

VLP-400探测器是XtralisVESDA系列烟雾探测产品中的核心组成部分。

利用其独特的探测原理，VLP探测器的灵敏度范围可达0.005-20%OBS/m（0.0015-6.25%obs/ft）。

VLP探测器属于“极早期烟雾探测报警设备”，它可以在火灾的极早期阶段进行探测，从微量烟雾到极高浓度的烟雾，它都能够提供可靠的探测。

它是如何工作的呢？高效吸气泵采集空气样品，通过空气采样管网传送至VLP探测器。

每个进气管都有气流感应器用以监测气流在采样管中的变化。

VLP探测器排出采样空气，并可能将采样空气排回被保护区。

在VLP探测器内，采样空气被传送至激光探测腔。

经过精细过滤的洁净空气可以保护探测腔内的光学元件不受污染。

探测腔使用稳定的1级激光源和精细安装的感应器，可以对多种多样的烟雾类型做出最佳响应。

探测器的状态、所有报警、服务和故障事件，都通过VESDAnet传输至显示器和外部系统。

Auto-learn™（自学习）：VLP探测技术使用了独一无二的软件工具，可以确保系统在各种不同的环境下达到最佳的运行状态。

Auto-learn™（自学习）功能可以对环境进行监测，在调试期间设定最适合的报警阈值（警告，行动，火警1，火警2），从而对潜在的火灾进行极早期探测和报警，同时避免误报。

参考探测器（Referencing）：在采用了“补充新鲜空气”功能的情况下，使用空气处理系统的受控环境可能会受到外部污染的影响。

参考探测器功能可以确保外部污染不会对被保护区内探测到的真实烟雾浓度产生影响。

系统可以有效排除偶发事件，保持持续稳定的运行，避免误报。

性能特征：极宽的灵敏度范围；激光烟雾探测技术；4级可编程报警；高效吸气泵；4根进气管；每根采样管都有气流监测装置；洁净空气屏障，保护光学元件不受污染；更换空气过滤器非常方便；7个可编程继电器；模块化的设计；可选择嵌入式安装。

VESDA主动式空气采样早期报警系统方法介绍VESDA主动式空气采样早期报警系统是一种高灵敏度的火灾预警系统。

它通过连续、非破坏性地监测空气中的微小颗粒物，能够早期探测到火灾的迹象，并在火灾发生之前提供报警，从而减少火灾的损失。

下面是关于VESDA主动式空气采样早期报警系统的详细介绍。

VESDA系统采用集中或分散式的方式布置在空气流动区域中，通过气体管道和抽吸装置将空气样本带入检测器中进行分析。

VESDA采用的是主动式空气采样技术，能够实时监测多个采样点的空气质量，并通过分析空气中颗粒物的浓度变化来判断是否存在火灾的迹象。

1.检测器：检测器是VESDA系统的核心部件，它通过光学技术实现对空气中颗粒物的高灵敏度监测。

检测器中包含了光学探测器和光学系统，能够精确测量空气中的微小颗粒物浓度，并实时传输给报警处理单元。

2.抽吸装置：抽吸装置是VESDA系统的另一个重要组件，它通过气体管道将空气样本引入检测器中进行分析。

抽吸装置通常由风机、过滤器和管道组成，能够实现连续、稳定的空气采样，并将采样后的空气送到检测器中进行分析。

3.报警处理单元：报警处理单元是VESDA系统的核心控制单元，它接收检测器传输的颗粒物浓度信息，并根据预设的报警阈值进行分析和判断。

当空气中的颗粒物浓度超过预设阈值时，报警处理单元会发出声光报警信号，并通知相关人员进行处理。

1.高灵敏度：VESDA系统采用先进的光学技术，能够实时监测并精确测量空气中微小颗粒物的浓度。

它可以检测细微的变化，以实现早期火灾预警。

2.多点监测：VESDA系统可以同时监测多个采样点的空气质量，以实现对更大范围内的火灾预警。

这可以有效减少漏报和误报的概率，提高系统的可靠性。

3.快速响应：VESDA系统可以实时传输检测到的颗粒物浓度信息，并在火灾发生前迅速报警。

这有助于相关人员及时采取措施，减少火势扩大的可能性。

4.高可靠性：VESDA系统采用的是非热灵敏技术，可以在恶劣环境下工作，并对灰尘、高湿度等外界因素具有良好的抗干扰能力。

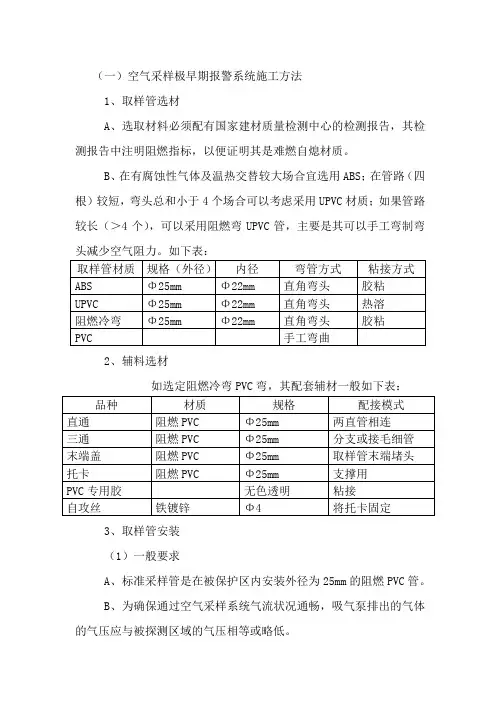

空⽓采样极早期报警系统施⼯⽅法（⼀）空⽓采样极早期报警系统施⼯⽅法1、取样管选材A、选取材料必须配有国家建材质量检测中⼼的检测报告，其检测报告中注明阻燃指标，以便证明其是难燃⾃熄材质。

B、在有腐蚀性⽓体及温热交替较⼤场合宜选⽤ABS；在管路（四根）较短，弯头总和⼩于4个场合可以考虑采⽤UPVC材质；如果管路较长（＞4个），可以采⽤阻燃弯UPVC 管，主要是其可以⼿⼯弯制弯头减少空⽓阻⼒。

如下表：2、辅料选材如选定阻燃冷弯PVC弯，其配套辅材⼀般如下表：3、取样管安装（1）⼀般要求A、标准采样管是在被保护区内安装外径为25mm的阻燃PVC管。

B、为确保通过空⽓采样系统⽓流状况通畅，吸⽓泵排出的⽓体的⽓压应与被探测区域的⽓压相等或略低。

C、取样管上取样孔采⽤Φ2.5-Φ4.0mm，取样孔之间距1-4m。

⼀般将每根取样管分成三段。

如单管长70⽶，前20m中取样孔为Φ2.5mm。

中间30m取样孔为Φ3.00mm，后20⽶取样孔为Φ3.5mm。

依次将取样孔变⼤，最末端塞为4个Φ4孔，每个取样孔上贴上指⽰标签。

D、取样管上直⾓弯应尽量避免⼩弧度，可采⽤半径⼤于或等于20cm⼿⼯弯制，故选⽤取样管为阻燃冷弯管。

E、取样管路总长度最好⼩于200⽶,极限250⽶（4根×50⽶、3根×70⽶、2根×100⽶），⽽每路取样管上取样孔的数量最好不超过25个，当只⽤⼀根管路时，长度不要超过100⽶。

F、每根管直⾓弯⼩于10个。

G、实际应⽤中，每根管路的长度应尽量接近，这样可使空⽓取样系统内部⽓流容易平衡。

H、若环境要求取样管承受很⼤的承载⼒或长时间暴露于强光、极热、极冷的环境中，或是遇到可溶解PVC管⽓体时，也可以使⽤ABS 管或其他⾦属管材。

I、每个取样孔的间距（即保护半径）最⼤不应超过8⽶，管和管之间不⼤于8⽶，最⼩不应少于1⽶。

（2）取样管安装前加⼯及丈量丈量现场确定取样管弯头数量，所⽤根数，配接直通数。

采用高效的空气采样泵，设备在２４小时不停运转的情况下，平均寿命可达７.5年集合了高灵敏度及超高灵敏度的探测模块，对所有的真火实验都达到了前所未有的高探测率和极早期的烟雾报警采用先进的智能信号处理技术，识别真实的火情和外部干扰，即使在各种特殊、极端环境中，也能保证无误报监控采用特有的气流传感装置可靠识别气流故障系统可进行有线或无线的局域网监控和远程监控系统可连接所有的消防监控主机系统采用模块化结构，安装、维护方便德国VDS及中国国家消防电子产品质量检验认证系统特点极早期火灾探测：采用最新的LED光源探测技术进行极早期的烟雾探测，提前数小时发出火情警报。

高灵敏度：由于采用了高能ＬＥＤ光源技术，系统显示灵敏度最高可达０．００２５％遮光率／米。

可以根据具体的应用环境，逐级调节灵敏度。

探测范围广：可对各种材料在火灾极早期产生的各种物质气溶胶粒子进行探测。

监控面积大：最大保护面积可达４８００平方米。

应用范围广：可以在各种条件的恶劣环境中，如多尘、潮湿、高温、低温的环境下进行火情的探测。

安全无误报：LOGIC SENS智能信号处理器，可识别真实火情和外部干扰，避免误报安全的气流监控：配有特有的气流传感装置—气流传感器，可在最恶劣的环境中可靠地识别故障，判断是否有关路破损和堵塞。

抗干扰性强：ＰＶＣ材料的采样管及数字化信号处理技术的应用，系统不受电磁干扰的影响。

精密的采样孔：专业，专利设计的采样气流减速膜片使空气采样管采样孔定义确切、孔径精密，并可消除二次噪音。

管路设计、安装简单灵活：采样管采用PVC或ABS管件，采用点式烟感的设计，系统采样孔的位置可以和点式烟感探测器的位置相同。

并可以根据需要，采用不同的设置方法对目标进行保护。

安装、调试、操作、维护方便：产品真正做到了类似PC的模块化集成，探测模块可根据实际环境需要进行任意搭配，系统调试安装及维护不需任何软件或编程器。

组网方便：系统设有联网通讯接口，多个（种）设备可相互连接形成一个网络，通过PC机及专用软件对网络上的系统进行集中监控管理。

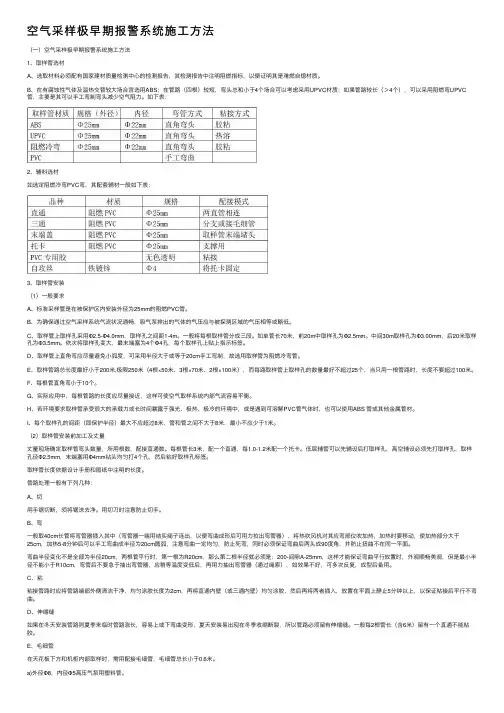

（一）空气采样极早期报警系统施工方法1、取样管选材A、选取材料必须配有国家建材质量检测中心的检测报告，其检测报告中注明阻燃指标，以便证明其是难燃自熄材质。

B、在有腐蚀性气体及温热交替较大场合宜选用ABS；在管路（四根）较短，弯头总和小于4个场合可以考虑采用UPVC材质；如果管路较长（＞4个），可以采用阻燃弯UPVC管，主要是其可以手工弯制弯头减少空气阻力。

如下表：2、辅料选材如选定阻燃冷弯PVC弯，其配套辅材一般如下表：3、取样管安装（1）一般要求A、标准采样管是在被保护区内安装外径为25mm的阻燃PVC管。

B、为确保通过空气采样系统气流状况通畅，吸气泵排出的气体的气压应与被探测区域的气压相等或略低。

C、取样管上取样孔采用Φ2.5-Φ4.0mm，取样孔之间距1-4m。

一般将每根取样管分成三段。

如单管长70米，前20m中取样孔为Φ2.5mm。

中间30m取样孔为Φ3.00mm，后20米取样孔为Φ3.5mm。

依次将取样孔变大，最末端塞为4个Φ4孔，每个取样孔上贴上指示标签。

D、取样管上直角弯应尽量避免小弧度，可采用半径大于或等于20cm手工弯制，故选用取样管为阻燃冷弯管。

E、取样管路总长度最好小于200米,极限250米（4根×50米、3根×70米、2根×100米），而每路取样管上取样孔的数量最好不超过25个，当只用一根管路时，长度不要超过100米。

F、每根管直角弯小于10个。

G、实际应用中，每根管路的长度应尽量接近，这样可使空气取样系统内部气流容易平衡。

H、若环境要求取样管承受很大的承载力或长时间暴露于强光、极热、极冷的环境中，或是遇到可溶解PVC管气体时，也可以使用ABS 管或其他金属管材。

I、每个取样孔的间距（即保护半径）最大不应超过8米，管和管之间不大于8米，最小不应少于1米。

（2）取样管安装前加工及丈量丈量现场确定取样管弯头数量，所用根数，配接直通数。

每根管长3米，配一个直通，每1.0-1.2米配一个托卡。

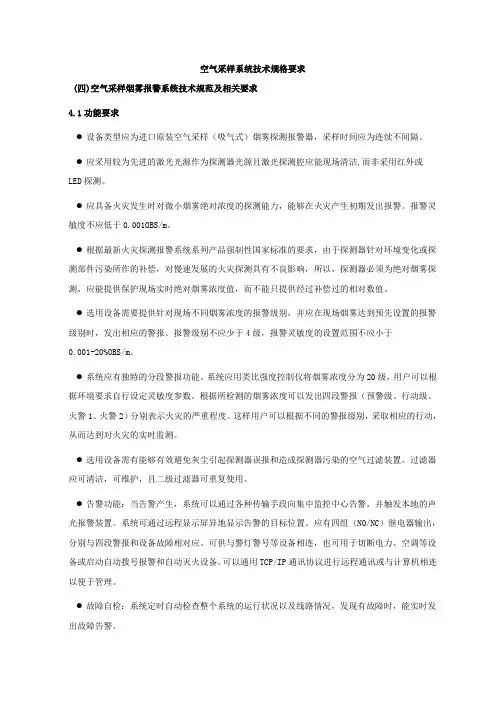

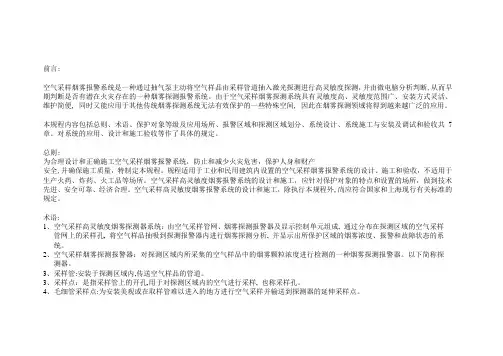

空气采样系统技术规格要求(四)空气采样烟雾报警系统技术规范及相关要求4.1功能要求●设备类型应为进口原装空气采样（吸气式）烟雾探测报警器，采样时间应为连续不间隔。
