桥梁支座安装施工方案

实用标准文案

精彩文档 目 录

1编制目的及依据 ........................................................................................ 1

1.1 编制目的 ........................................................................................ 1

1.2 编制依据 ........................................................................................ 1

2工程概况 .................................................................................................... 1

3 支座安装施工方案简述 ........................................................................... 2

3.1 施工准备 ........................................................................................ 2

3.1.1 技术资料准备 ..................................................................... 2

3.1.2材料要求 .............................................................................. 2

3.1.3机具设备 .............................................................................. 4

汕湛高速揭博项目T14标

支座安装首件施工方案

中铁十二局集团第四工程有限公司

汕湛高速揭博项目T14标项目经理部

二〇一四年七月

汕湛高速揭博项目T14标

支座安装首件施工方案

编制：

审核：

审批：

中铁十二局集团第四工程有限公司

汕湛高速揭博项目T14标项目经理部

二〇一四年七月

目 录

一、编制依据 ...................................................................................................... 1

二、编制原则 ..................................................................................................... 1

三、工程概况 ..................................................................................................... 1

四、准备工作 ..................................................................................................... 2

五、普通板式橡胶支座的安装 ......................................................................... 3

六. 质量控制 ...................................................................................................... 4

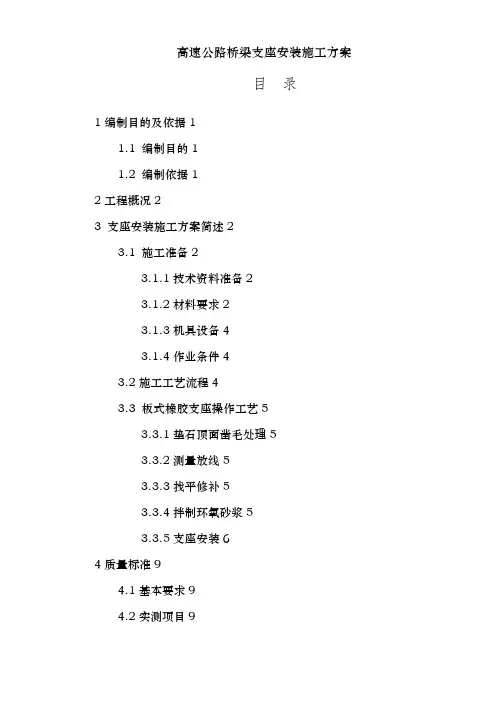

高速公路桥梁支座安装施工方案

目 录

1编制目的及依据1

1.1 编制目的1

1.2 编制依据1

2工程概况2

3 支座安装施工方案简述2

3.1 施工准备2

3.1.1技术资料准备2

3.1.2材料要求2

3.1.3机具设备4

3.1.4作业条件4

3.2施工工艺流程4

3.3 板式橡胶支座操作工艺5

3.3.1垫石顶面凿毛处理5

3.3.2测量放线5

3.3.3找平修补5

3.3.4拌制环氧砂浆5

3.3.5支座安装6

4质量标准9

4.1基本要求9

4.2实测项目9 高速公路桥梁支座安装施工方案

4.3外观鉴定9

6成品保护9

6应注意的质量问题10

7环境、职业健康安全管理措施10

7.1环境管理措施10

7.2职业健康安全管理措施10 高速公路桥梁支座安装施工方案

xxx桥支座安装施工方案

1编制目的及依据

1.1编制目的

为保证xxxxxxxx段我总队桥梁支座安装的规范作业，切实履行企业的责任主体，根据本工程的特点，制订本段桥梁支座安装施工方案。

施工前，技术人员向班组长、作业人员进行书面技术交底，双方签字，由现场技术人员进行监督管理。

1.2编制依据

1）《公路工程安全施工技术规程》 JTJ 076-95；

2）《公路桥涵施工技术规范》 JTG/T F50-2011；

3） 《公路工程质量检验评定标准》（第一册 土建工程）JTG F80

/1-2004；

4）霍州至永和关高速公路西段（两阶段施工图设计）；

5）国家、交通部、建设单位关于高速公路基本建设的有关法令、法规、政策及管理办法；

6）国家颁布的现行公路工程施工技术规范及公路工程质量检验评定标准（JTG F80/1-2004）等相关技术规范、规程、强制性标准；

7）现场踏勘、沿线交通设施及施工资源了解,以及现场地质、地形、水文等条件调查；

8）本单位长期从事公路建设施工所获得的丰富施工经验。 高速公路桥梁支座安装施工方案

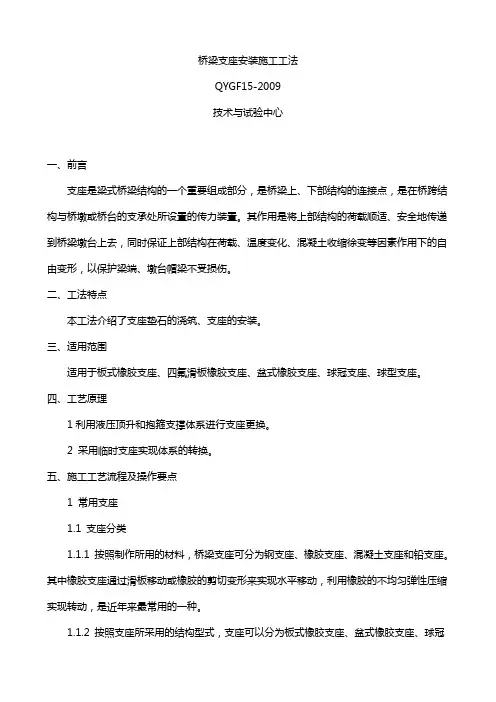

桥梁支座安装施工工法

QYGF15-2009

技术与试验中心

一、前言

支座是梁式桥梁结构的一个重要组成部分，是桥梁上、下部结构的连接点，是在桥跨结构与桥墩或桥台的支承处所设置的传力装置。其作用是将上部结构的荷载顺适、安全地传递到桥梁墩台上去，同时保证上部结构在荷载、温度变化、混凝土收缩徐变等因素作用下的自由变形，以保护梁端、墩台帽梁不受损伤。

二、工法特点

本工法介绍了支座垫石的浇筑、支座的安装。

三、适用范围

适用于板式橡胶支座、四氟滑板橡胶支座、盆式橡胶支座、球冠支座、球型支座。

四、工艺原理

1利用液压顶升和抱箍支撑体系进行支座更换。

2 采用临时支座实现体系的转换。

五、施工工艺流程及操作要点

1 常用支座

1.1 支座分类

1.1.1 按照制作所用的材料，桥梁支座可分为钢支座、橡胶支座、混凝土支座和铅支座。其中橡胶支座通过滑板移动或橡胶的剪切变形来实现水平移动，利用橡胶的不均匀弹性压缩实现转动，是近年来最常用的一种。

1.1.2 按照支座所采用的结构型式，支座可以分为板式橡胶支座、盆式橡胶支座、球冠圆板式橡胶支座及减震支座等。

1.1.3 按接触形式可分为面支座，如板式橡胶支座；线支座，如弧形钢板支座。上支座为平板，下支座为弧形钢板；点支座，如球面支座。将支座上、下两部分的接触面分别做成曲率半径相同的凸、凹的球面支座。

2 支承垫石

2.1 支承垫石的平面尺寸大小应能承受上部构造荷载为宜，一般长度与宽度应比橡胶支座大10cm左右。

2.2 垫石高度应大于6cm，以保证梁底到墩台顶面有足够的空间高度，用来安放千斤顶，供支座调换使用。

2.3 支承垫石内应布设钢筋网片，竖向钢筋应与墩台内钢筋相连接。浇注垫石的砼标号应不低于C30号或不低于设计标号，垫石砼顶面应预先用水平尺校准，力求平整而不光滑。

2.4 支承垫石顶面标高力求准确一致。尤其是一片梁的两个或四个支座的支承垫石顶面应处于同一平面内，以免发生偏压，初始剪切与不均匀受力现象。
