电站锅炉原理 pdf

2023年G2电站锅炉司炉高频考点训练2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第1套一.全能考点(共100题)1.【判断题】链条炉中煤的运行过程：链条炉中进入炉膛的煤依次完成预热干燥、挥发物析出和焦炭形成、燃烧、燃尽，灰渣排出。

（）参考答案：√2.【单选题】正压运行的锅炉，锅炉的空气系数变化为（）。

A、变大B、0C、变小D、无法判断参考答案：B3.【单选题】下列不属于减少燃烧产物NOx的措施的是（）。

A、提高燃烧温度B、低过量空气燃烧C、燃料分级燃烧D、空气分级燃烧参考答案：A4.【判断题】按照工质在蒸发受热面中的流动方式，可以将锅炉分为自然循环锅炉和强制循环锅炉两种。

（）参考答案：√5.【判断题】过量空气系数越大越好吗，为什么？不是，选择最适合的过量空气系数最好。

因为过量空气系数大了会导致烟气量变大，一方面会加大排烟热损失，降低锅炉热效率；另一方面会改变锅炉对流传热和辐射传热的比值，可能会对锅炉运行产生不利的影响。

（）参考答案：√6.【单选题】关于缓冲溶液下面（）的说法是正确的。

A、在加入酸、碱或稀释后其PH值不变B、只能是由弱酸一弱酸盐的混合液C、只能是弱碱一弱碱组成的混合液D、其缓冲原理是由同离子效应作用的结果参考答案：D7.【判断题】新锅炉点火升压后，可以直接向管道系统进行送气。

参考答案：×8.【判断题】锅炉房设计时必须采取有效措施，减轻废气、废水、废渣和噪声正确环境的影响，排出的有害物和噪声应符合国家现行有关标准的规定。

（）参考答案：√9.【判断题】锅炉运行管理应制定水质管理制度。

（）参考答案：√10.【单选题】以下哪一项不是锅炉性能的指标？（）A、热效率B、成本C、锅炉连续运行小时数D、锅炉运行小时数参考答案：D11.【单选题】以下说法正确的是？（）A、链条炉的金属耗量大B、鳞片式炉的冷却条件差C、二次分的作用主要是增强炉内扰动D、实际炉膛应首先考虑其经济性参考答案：C12.【多选题】影响机械携带的因素有（）等。

热能⼯程与动⼒类专业知识点--锅炉原理知识点讲义整理锅炉原理知识点1、⽕⼒发电⼚的⽣产过程是把燃料的化学能转变为电能。

2、三⼤设备是锅炉，汽轮机和发电机。

3．锅炉按蒸汽参数可分为低中⾼超⾼亚临界超临界压⼒锅炉。

4、锅炉按容量分有⼩型中型⼤型锅炉。

5、⼀般⽕⼒发电⼚⽣产过程共有三个主要阶段。

第⼀阶段是在锅炉中将燃料的化学能转变为热能；第⼆阶段是在汽轮机中将热能转变为机械能，第三阶段是通过发电机把机械能转变为电能。

6、煤粉炉按排渣⽅式分成两种型式，⼀是固态排渣炉．另⼀是液态排渣炉。

7、锅炉按燃烧⽅式分成⽕床炉、室燃炉、旋风炉和硫化床四种类型。

8．汽包是加热、蒸发、过热三个过程的连接枢纽。

9、依靠⼯质的密度差⽽产⽣的锅炉⽔循环称为⾃然循环。

10、过热器的作⽤是将由汽包来的饱和蒸汽加热⾄过热蒸汽。

11 汽轮机⾼压缸的排汽回到锅炉进⾏再加热升温的设备叫再热器。

12．省煤器的作⽤是利⽤锅炉尾部烟⽓的余热加热锅炉给⽔。

13．空⽓预热器的作⽤是利⽤锅炉尾部烟⽓的余热，加热燃烧所⽤的空⽓。

1．燃料是指⽤来燃烧以取得热量的物质。

2．燃料按其物态可分为固体燃料液体和⽓体燃料。

3 煤的成分分析有元素分析和⼯业分析两种。

4 表⽰灰渣熔融特性的三个温度分别叫变形温度DT，软化温度ST,流动温度FT5．软化温度ST 代表灰的熔点6、煤的发热量是指单位质量的煤完全燃烧时放出的热量7、煤的发热量有低位发热量，⾼位发热量和氧弹发热量其中氧弹发热量的含量最⾼1．烟⽓中过量空⽓系数越⼤．则含氧量越⼤。

2锅炉各项热损失中排烟热损失是最⼤的⼀项。

3．锅炉热效率计算有正平衡和反平衡两种⽅法。

4．⽕电⼚多采⽤反平衡法求锅炉热效率。

1 制粉系统中最重要的设备是磨煤机，它可分为低速磨煤机、中速度煤机、⾼速磨煤机三种类型。

2 低速磨煤机转速为15-25 r/min、中速磨煤机转速为50-300 r/min，⾼速磨煤机转为750-1500r／min。

安徽海螺川崎工程有限公司循环流化床锅炉结构及工作原理介绍工程部二零一三年八月二十四日安徽海螺川崎工程有限公司循环流化床锅炉结构及工作原理介绍一前言二循环流化床锅炉的结构三循环流化床锅炉的工作原理四循环流化床锅炉的特点五自备电站项目设计注意事项安徽海螺川崎工程有限公司一、前言循环流化床燃烧技术是二十世纪七十年代末发展起来的高效低污染清洁煤燃烧技术。

循环流化床锅炉具有燃料适应性广、添加石灰石在炉内低成本脱硫、低温燃烧和分级送风有效降低氮的氧化物生成、低温燃烧形成的灰渣便于综合利用的优点，几十年来得到迅速发展。

安徽海螺川崎工程有限公司二、循环流化床锅炉的结构循环流化床锅炉大致可分成两个部分。

第一部分由炉膛（流化床燃烧室）、气固体分离设备（分离器）、固体物料再循环设备（回料器）等构成，上述形成一个固体物料循环回路；第二部分则为尾部对流烟道，布置有过热器/再热器、省煤器、空气预热器等，与常规煤粉炉相近。

安徽海螺川崎工程有限公司循环流化床锅炉的基本结构安徽海螺川崎工程有限公司典型循环流化床锅炉结构如上图所示，其基本流程为：燃烧所需要的一次风和二次风分别由炉膛的底部和侧墙送入，燃料的燃烧主要在炉膛中完成。

煤和脱硫剂送入炉膛后，迅速被大量惰性高温物料包围，着火燃烧，同时进行脱硫反应，并在上升烟气流的作用下向炉膛上部运动，对水冷壁和炉内布置的其他受热面放热。

粗大粒子进入悬浮区域后在重力及外力作用下偏离主气流，从而贴壁下流。

安徽海螺川崎工程有限公司气固混合物离开炉膛后进入高温旋风分离器，炉膛出口水平烟道内装有多级烟灰分离器，分离出的高温灰落入灰斗，由气流带出炉膛的大量固体颗粒（煤粒、脱硫剂）被分离和收集，通过返料装置（回料器）送入炉膛，进行循环燃烧。

未被分离出来的细粒子随烟气进入尾部烟道，以加热过热器、省煤器和空气预热器，经除尘器排至大气。

飞灰通过分离器经尾部烟道受热面进入除尘器经灰沟冲到沉灰池，床体下部已燃尽的灰渣定期排放。

《电⼚锅炉原理及设备》复习要点提⽰《电⼚锅炉原理及设备复习要点提⽰》（第三版叶江明主编）授课教师：青⽼师考纲主编：⼩源考纲主审：得意⼩门⽣河南农业⼤学2016/6/15第⼀章电⼚锅炉原理及设备1、什么是锅炉的额定蒸发量、最⼤长期连续蒸发量、容量、额定压⼒、额定汽温？2、以⼀台电⼚锅炉为例，简单画出并简述锅炉中汽⽔、燃料、空⽓、灰渣的基本⼯作流程。

3、按⽔循环⽅式不同，锅炉可以分为哪⼏类，各有何特点？4、按燃烧⽅式不同，锅炉可以分为哪⼏类，各有何特点？5、锅炉本体主要由哪些主要部件组成?各有什么主要功能?答：1：额定蒸发量:在额定蒸汽参数，额定给⽔温度和使⽤设计燃料，保证热效率所规定的蒸发量，单位T/H最⼤长期连续蒸发量：在额定蒸汽参数，额定给⽔温度和使⽤设计燃料，长期连续运⾏所能达到的最⼤蒸发量，单位T/H或KG/S锅炉容量：在额定蒸汽参数，额定给⽔温度和使⽤设计燃料，每⼩时的最⼤连续蒸发量，单位，T/H额定压⼒：对应规定的给⽔压⼒，单位：MP额定温度：对应额定给⽔压⼒，额定给⽔温度2：燃料：煤由煤仓进⼊给煤机，再⼊磨煤机，磨成煤粉；在排粉机的作⽤下，被⼲燥剂输送到粗粉分离器，将不合格的粗粉分离出，返回重磨。

合格的煤粉被⼲燥剂输送到细粉分离器，将煤粉与⽓体分离开来，煤粉贮存在粉仓中；分离出来的⽓体叫乏⽓。

乏⽓⼀部分送⾄磨煤机⽤于磨煤机的风量协调，另⼀部分作为三次风。

粉仓中的煤粉由给粉机按负荷的要求送到混合器，与⼀次风混合，送到燃烧器，进⼊炉膛燃烧。

烟⽓:◆在炉膛中，燃料燃烧不断放出热量，产⽣⾼温烟⽓。

◆从炉膛流出、再进⼊⽔平烟道、垂直烟道、尾部烟道，并将热量传递给炉膛与烟道中布置的各种受热⾯，烟⽓的温度逐渐下降。

◆最后经过除尘设备、脱硫设备、引风机，由烟囱排出到⼤⽓。

灰渣：煤在炉膛内燃烧，最⾼温度可以达到1500~1600度(⽕焰中⼼)。

◆煤中的灰分⼀部分随烟⽓流出炉膛，进⼊烟道，叫飞灰，约占95%，最后由除尘器将它分离出来;◆另⼀部分进⼊炉膛底部，由排渣装置排出，约占5%。

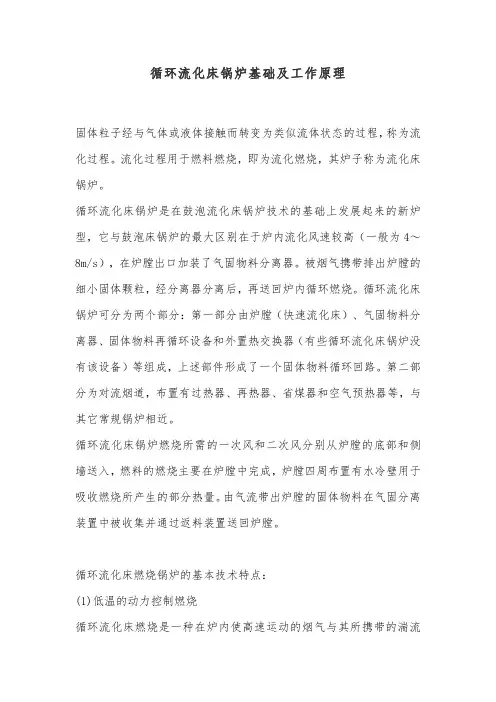

循环流化床锅炉基础及工作原理固体粒子经与气体或液体接触而转变为类似流体状态的过程，称为流化过程。

流化过程用于燃料燃烧，即为流化燃烧，其炉子称为流化床锅炉。

循环流化床锅炉是在鼓泡流化床锅炉技术的基础上发展起来的新炉型，它与鼓泡床锅炉的最大区别在于炉内流化风速较高（一般为4～8m/s），在炉膛出口加装了气固物料分离器。

被烟气携带排出炉膛的细小固体颗粒，经分离器分离后，再送回炉内循环燃烧。

循环流化床锅炉可分为两个部分：第一部分由炉膛（快速流化床）、气固物料分离器、固体物料再循环设备和外置热交换器（有些循环流化床锅炉没有该设备）等组成，上述部件形成了一个固体物料循环回路。

第二部分为对流烟道，布置有过热器、再热器、省煤器和空气预热器等，与其它常规锅炉相近。

循环流化床锅炉燃烧所需的一次风和二次风分别从炉膛的底部和侧墙送入，燃料的燃烧主要在炉膛中完成，炉膛四周布置有水冷壁用于吸收燃烧所产生的部分热量。

由气流带出炉膛的固体物料在气固分离装置中被收集并通过返料装置送回炉膛。

循环流化床燃烧锅炉的基本技术特点：(1)低温的动力控制燃烧循环流化床燃烧是一种在炉内使高速运动的烟气与其所携带的湍流扰动极强的固体颗粒密切接触，并具有大量颗粒返混的流态化燃烧反应过程；同时，在炉外将绝大部分高温的固体颗粒捕集，并将它们送回炉内再次参与燃烧过程,反复循环地组织燃烧。

显然，燃料在炉膛内燃烧的时间延长了。

在这种燃烧方式下，炉内温度水平因受脱硫最佳温度限制，一般850℃左右。

这样的温度远低于普通煤粉炉中的温度水平，并低于一般煤的灰熔点，这就免去了灰熔化带来的种种烦恼。

这种“低温燃烧”方式好处甚多，炉内结渣及碱金属析出均比煤粉炉中要改善很多，对灰特性的敏感性减低，也无须很大空间去使高温灰冷却下来，氮氧化物生成量低，可于炉内组织廉价而高效的脱硫工艺，等等。

从燃烧反应动力学角度看，循环流化床锅炉内的燃烧反应控制在动力燃烧区(或过渡区)内。

由于循环流化床锅炉内相对来说温度不高，并有大量固体颗粒的强烈混合，这种情况下的燃烧速率主要取决于化学反应速率，也就是决定于温度水平，而物理因素不再是控制燃烧速率的主导因素。

锅炉结构及工作原理 锅炉结构及工作原理锅：是指锅炉的水汽系统，由汽包、下降管、联箱、水冷壁、过热器和省煤器等设备组成。

（1）锅的任务是使水吸热，最后变化成一定参数的过热蒸汽。

其过程是：给水由给水泵打入省煤器以后逐渐吸热，温度升高到汽包工作压力的沸点，成为饱和水；饱和水在蒸发设备（炉）中继续吸热，在温度不变的情况下蒸发成饱和蒸汽；饱和蒸汽从汽包引入过热器以后逐渐过热到规定温度，成为合格的过热蒸汽，然后到汽轮机做功。

汽包：汽包俗称锅筒。

蒸汽锅炉的汽包内装的是热水和蒸汽。

汽包具有一定的水容积，与下降管 ，水冷壁相连接，组成自然水循环系统，同时，汽包又接受省煤器的给水，向过热器输送饱和蒸汽；汽包是加热，蒸发、过热三个过程的分解点。

下降管：作用是把汽包中的水连续不断地送入下联箱，供给水冷壁，使受热面有足够的循环水量，以保证可靠的运行。

为了保证水循环的可靠性，下降管自汽包引出后都布置在炉外。

联箱：又称集箱。

普通是直径较大，两端封闭的圆管，用来连接管子。

起汇集、混合和分配汽水保证各受热面可靠地供水或者汇集各受热面的水或者汽水混合物的作用。

（位于炉排两侧的下联箱，又称防焦联箱）水冷壁下联箱通常都装有定期排污装置。

水冷壁：水冷壁布置在燃烧室内四周或者部份布置在燃烧室中间。

它由许多上升管组成，以接受辐射传热为主受热面。

作用：依靠炉膛的高温火焰和烟气对水冷壁的辐射传热，使水（未饱和水或者饱和水）加热蒸发成饱和蒸汽，由于炉墙内表面被水冷壁管遮盖，所以炉墙温度大为降低，使炉墙不致被烧坏。

而且又能防止结渣和熔渣对炉墙的侵蚀；筒化了炉墙的结构，减轻炉墙分量。

水冷壁的形式：1.光管式2.膜式过热器：是蒸汽锅炉的辅助受热面，它的作用是在压力不变的情况下，从汽包中引出饱和蒸汽，再经过加热，使饱和蒸汽成为一定温度的过热蒸汽。

省煤器：布置在锅炉尾部烟道内，利用烟气的余热加热锅炉给水的设备，其作用就是提高给水温度，降低排烟温度，减少排烟热损失，提高锅炉的热效率。

电厂锅炉原理及设备第四版pdf 《电厂锅炉原理及设备》是一本关于电厂锅炉的重要参考书籍，第四版对于电厂锅炉的原理和设备进行了全面而深入的介绍。

本书的主要内容包括锅炉的基本原理、构件和系统、燃烧过程、热力计算、水处理、锅炉设备及辅助设备等方面，并且结合了实际案例进行详细讲解。

首先，本书详细介绍了电厂锅炉的基本原理。

电厂锅炉作为发电厂的核心设备，起到了将燃煤、燃气、燃油等燃料燃烧产生的热能转化为蒸汽能量的重要作用。

通过研究锅炉的工作原理，读者可以了解到锅炉的热交换过程、燃烧原理以及蒸汽的生成过程等关键知识。

其次，本书对锅炉的构件和系统进行了全面的介绍。

包括锅炉的炉膛、过热器、汽包、引风机、除尘器等关键构件，以及给水系统、排烟系统、燃烧系统等关键系统。

通过深入了解锅炉的各个构件和系统，读者可以更好地了解锅炉的结构和工作原理。

再次，本书重点介绍了锅炉的燃烧过程。

燃烧是锅炉能够将燃料的热能转化为蒸汽的关键环节。

通过对燃烧过程的介绍，读者可以了解到燃烧的基本原理、燃烧的调节和控制等关键知识。

同时，本书结合了实际案例，介绍了一些常见的燃烧问题及解决方法，为读者提供了实用的指导。

此外，本书还包括了锅炉的热力计算、水处理和安全监控等内容。

热力计算是锅炉设计和运行过程中的重要内容，通过对热力计算的介绍，读者可以了解到锅炉的热效率、热损失等关键参数的计算方法。

水处理是锅炉正常运行不可或缺的一环，本书介绍了水处理的基本原理和方法。

安全监控则是电厂锅炉运行过程中十分重要的一环，本书详细介绍了锅炉的安全监控系统以及常见的安全问题和处理方法。

最后，本书对锅炉的设备及辅助设备进行了全面的介绍。

从锅炉设备的选型、设计到设备的安装、调试等方面进行了详细说明。

同时，本书还介绍了锅炉的辅助设备，如给水泵、循环泵、风机等，为读者提供了对锅炉设备的全面了解。

总而言之，《电厂锅炉原理及设备》第四版是一本内容生动、全面且有指导意义的书籍。

通过阅读本书，读者可以全面了解电厂锅炉的原理和设备，掌握电厂锅炉的关键知识，为电厂锅炉的设计、运行和维护提供指导。
