(完整版)污水提升泵站工艺设计说明计算书：城市污水,6.72万吨每天,潜水排污泵

排涝泵站计算：1.总说明①城市暴雨强度公式**市距南京仅45km，地理气象条件相似，本次雨水设计暴雨强度公式仍采用南京市暴雨强度公式，即：8.02989++=tlgP1(3.q13.0/()3.)671式中：q－暴雨强度（1/s ha）p－设计重现期（a）t－设计降雨历时（min）**市近20年的雨水工程规划及设计均采用以上公式。

从多年的实际使用效果看，此公式能较准确地反映本地区降雨特征，可作为本次雨水计算的基本依据。

根据城市性质、重要性以及汇水地区类型（广场、干道、厂区、居住区）特点和气候条件等因素确定。

根据《**市城市总体规划》（2002~2020）所确定的城市性质及本市的地形和气象特点，并参照周围相近城市所采用的标准，本次整治范围内设计重现期取1年。

②径流系数根据《城市排水工程规划》，城市排水工程规划宜采用城市综合径流系数，即按规划建筑密度将城市用地分为城市中心区、一般规划区和市政绿地等，由不同的区域，分别确定不同的径流系数。

综合考虑**市现状绿化率较高和总体规划发展目标等因素，雨水综合径流系数见表1.1。

表1.1 **市城市雨水综合径流系数③地面集水时间（t1）地面集水时间受距离长短、地形坡度和地面铺盖等因素影响，结合**市实际和国内相似城市的采用数值，本次选用t 1＝15min 。

2.同意**泵站(1) 流量确定汇水面积 2.01km 2，按照市政雨水泵站规模进行计算，集流距离最长为L=2.28km 。

其中管道长度L=380m ，明渠长度L=1900m ，根据《**市城市排水工程规划》中的设计水力要素，径流系数取0.5，管道流速取0.7v =（m/s ），折减系数取2，明渠流速取0.86v =（m/s ），折减系数取1.2。

则集流时间121529.05 1.236.877.26min t t mt =+=+⨯+⨯= 重现期为P=2计算的情况下：0.80.82989.3(10.671)2989.3(10.6712)97.5(/)(13.3)(78.3413.3)lgP lg q l s ha t ++===•++则对应的雨水流量为：330.597.5 2.01100109.8(/)Q qF m s ψ-==⨯⨯⨯⨯=根据排水规划中西塘水系的水力要素，同意二水系的水力计算表格为：考虑新建同意**泵站具有调蓄条件，根据《给水排水设计手册》（第五册P33）中对雨水调蓄计算，调蓄池的作用是高峰流量入池调蓄,低流量是脱过，通过调蓄后的进入泵站的脱过流量如下：()V f W α=(m3)1.20.150.650.50.215()[(1.1]lg(0.3)]0.2b f a n n nατ=-+++++ 式中：,,;Q Q Q Qαα''-=脱过系数既是脱过流量与池前管渠设计流量之比();f αα-的函数式3,(m );W Q W Q ττ-=池前管渠的设计流量与相应集流时间的乘积,;b n -暴雨公式参数,b=13.3,n=0.8,(min);τ-管渠在进入调蓄池前的断面汇流历时不计延缓系数调蓄水体面积S=10500m 2，根据相关资料，调蓄水深为0.4m ，因此调蓄容积为：310500*0.44200V m ==39.8(9.0536.8)*6026959.8()W Q m τ==*+=()0.1558f α=通过公式推导, 0.7758Q Qα'== 39.8*0.77587.60()Q Q m α'===因此,泵站流量为7.60m 3/s同意**泵站初拟设三台水泵,单台流量2.84m 3/s 。

取水泵站设计计算书一、流量确定考虑到输水管漏渗和净化站本身用水，取自用水系数α=1.5，则近期设计流量：Q=1.05×100000÷3600÷24=1.215 m³/s远期设计流量：Q=1.05×1.5×100000÷3600÷24=1.823 m³/s二、设计扬程（1）水泵扬程：H=HST+Σh式中HST 为水泵静扬程.Σh 包括压水管水头损失、吸水管路水头损失和泵站内部水头损失采用灵菱型式取水头部。

在最不利情况下的水头损失，即一条虹吸自流管检修时要求另一条自流管通过75%最大设计流量，取水头部到吸水间的全部水头损失为1 米，则吸水间最高水面标高为4.36-1=39.36 米，最低水位标高为32.26-1=31.26 米。

正常情况时，Q=1.215/2=0.608 m³/s,一般不会淤泥，所以设计最小静扬程：HST=42.50-39.36=3.14 m设计最大静扬程：HST=42.50-31.26=11.24 m（2）输水管中的水头损失∑h设采用两条φ900 铸铁管，由徽城给水工程总平面图可知，泵站到净水输水管干线全长1000m ，当一条输水管检修时，另一条输水管应通过75% 设计流量，即：Q=0.75×1.823=1.367 m³ /s，查水力计算表得管内流速v=2.16 m/s, 1000i=5.7m ,所以∑h=1.1×5.7×1000/1000=6.27m （式中1.1 系包括局部水头损失而加大的系数）。

（3）泵站内管路中的水头损失hp其值粗估为2 m（4）安全工作水头hp其值粗估为2 m综上可知，则水泵的扬程为: 设计高水位时：Hmax=11.24+1+6.27+2+2=21.51 m设计低水位时：Hmin=3.14+1+6.27+2+2=13.41 m三、机组选型及方案比较：水泵选型有以下二种方案:方案一: 一台 20sh-19 型水泵(Q=450~650 l/s,H=15~27m, N=148~137KW),近期4 台，3 台工作，一台备用，远期增加一台，4 台工作，一台备用。

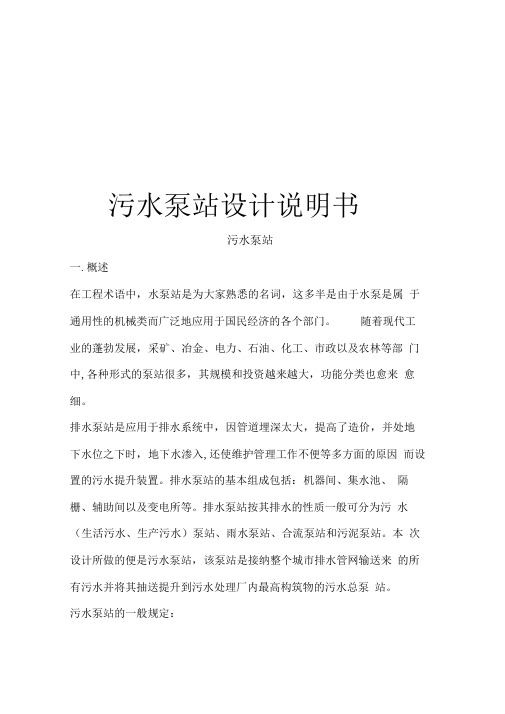

污水泵站设计说明书污水泵站一.概述在工程术语中，水泵站是为大家熟悉的名词，这多半是由于水泵是属于通用性的机械类而广泛地应用于国民经济的各个部门。

随着现代工业的蓬勃发展，采矿、冶金、电力、石油、化工、市政以及农林等部门中,各种形式的泵站很多，其规模和投资越来越大，功能分类也愈来愈细。

排水泵站是应用于排水系统中，因管道埋深太大，提高了造价，并处地下水位之下时，地下水渗入,还使维护管理工作不便等多方面的原因而设置的污水提升装置。

排水泵站的基本组成包括：机器间、集水池、隔栅、辅助间以及变电所等。

排水泵站按其排水的性质一般可分为污水（生活污水、生产污水）泵站、雨水泵站、合流泵站和污泥泵站。

本次设计所做的便是污水泵站，该泵站是接纳整个城市排水管网输送来的所有污水并将其抽送提升到污水处理厂内最高构筑物的污水总泵站。

污水泵站的一般规定：1.应根据近远期污水量，确定污水泵站的规模，泵站设计流量一般为进水管设计流量。

2.应考虑泵站是一次建成，还是分期建设，是永久性还是非永久性，以确定其标准和设施，并根据污水经泵站提升后是继续流动还是进行处理来选定合适的泵站位置。

3.在分流制排水体制中，雨水泵站和污水总泵站可分建在不同的地区也合建在一起，但泵、集水池及管道应自成系统4.污水泵站的集水池与机器间须用防火隔墙分开，不允许渗漏，做法按结构设计规划要求，分建式集水池与机械间要保持一定的施工距离，其中集水池多采用圆形，机械间多采用方形。

5.泵站构筑物不允许地下水渗入,应设有高出地下水位0.05m的防水设施,见《给排水工程施工工程结构设计规范》。

二.泵站设计1设计资料(1)设计流量最大流量Qmax=270000t/d⑵扬程设泵站内的总损失为2m,吸压水管路的总损失为3m,安全水头为2m集水池的有效水深为2m则可初步确定水泵的扬程：H =140- (130+2) +2+3+2=15m.(3)泵站地理位置泵站位于管网末端，污水厂前端，地面标高140m(4)地质条件土壤性质为亚粘土，冰冻深度为1.8m。

1、调蓄池概况调蓄池调蓄容积600m3，调蓄池平面内空尺寸为L×B=17.2m×11.2m，有效水深3.0m。

调蓄池有2个冲洗廊道，轴距宽度为6m。

调蓄池含一座提升泵站，泵站内设两组泵，一组泵为初雨水提升泵，压力管出水至一体化提升回用设施，另一组为冲洗水提升泵，压力管出水进入附近DN500市政污水管。

2、冲洗水提升泵2.1水泵流量计算设2台提升泵，1用1备。

调蓄池有2个冲洗门，每个冲洗储存室的水量为21m3，总水量为21×2=42m3，泵站集水池尺寸为4.6×2.0×0.95m=8.74m3（泵站尺寸计算详见后面内容），总水量为42+8.7=50.7m3，冲洗水泵流量确定为50m3/h，排空时间为1.0h。

将其中1台泵安装于集水坑中，集水坑尺寸为L×B×H=0.8×0.8×0.8m，用于检修时泵站排水，另一台水泵安装于泵站底，平常两台泵互为备用提升冲洗水。

单台水泵流量为50m3/h=0.014m3/s2.2水泵扬程计算：H=H ST（静扬程）+Σh（水头损失）+富裕水头h3（1）静扬程计算：水泵工作最低水位：为集水坑中水泵的停泵水位即泵站底标高286.25m，另一台水泵停泵水位为287.00m，水泵工作最高水位：冲洗完成后水位=冲洗水量/调蓄池表面积+调蓄池池底标高=50.7/(17.2×11.2)+286.25=0.26+286.25=286.51m（泵站集水池增加水量忽略不计）。

提升水管至市政污水检查井地面标高293.34m，井底标高291.76m，本次设计压力管出水口管顶标高为292.34m。

静扬程H ST=292.34-286.25=6.09m（2）水头损失计算：Σh=沿程损失h1+局部损失h2沿程损失h1：根据《室外排水设计规范（2016版）》，泵站出水管流速宜为0.8～2.5 m/s；暂选取出水管流速为1.5m/s。

泵与泵站课程设计---某污水提升泵站工艺设计【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）四川理工学院课程设计说明书课程设计名称 ?泵站工艺设计?姓名系别建筑工程系专业给水与排水工程2班学号指导教师完成任务日期 2021 年 02 月 26 日四川理工学院建筑工程学院课程设计任务书设计题目： ?某污水提升泵站工艺设计?3 专业：给排水工程班级： 2021 学号：学生：指导教师：接受任务时间 2021.11.23教研室主任〔签名〕1．课程设计的主要内容及根本要求一.课程设计内容：〔A〕工程简介根据有关部门批准的建设任务书，拟在某镇修建污水管网工程，由于地势原因，污水需在进入污水厂之前设置污水提升泵站一座，根据本集镇可行性研究报告，泵站提升高度为20米，规模3万吨/日，试进行污水泵房工艺设计。

〔B〕设计资料建筑给水排水设计标准建筑防火设计标准水泵及水泵站设计标准自动喷水灭火设计标准电气设计标准〔C〕设计内容要求完成课程设计指导教师提供的课程设计任务书中污水泵站涉及给排水专业的施工图设计所需的全部内容，并提供其它相关专业相应的条件图等。

二.设计要求设计结束时，要求提交如下设计成果：〔一〕所有图纸均采用A3工程图，且不少于4张，并采用计算机出图；并对所需设备等参数进行相关计算，形成计算书，并装订成册。

要求说明书内容完整、条理清楚、计算参数选择合理、计算正确。

要求图纸内容能完整、正确地表达设计的内容，制图符合给水排水工程制图标准，给水排水管线与建筑线清楚，图面整洁。

〔二〕提供纸质成果一式两份〔按四川理工学院课程设计〔论文〕标准编撰〕；同时，提供电子文件一份〔通过电子邮件发给课程设计指导教师〕。

三.其他要求1、未注明事项，严格按四川理工学院课程设计〔论文〕管理要求完成，并注意图纸、论文题目名称要与课程设计〔论文〕任务书的设计〔论文〕题目一致。

2、课程设计任务书纸质文件最迟在提交课程设计成果前到指导教师处领取，并按要求装入课程设计论文中。

集中区污水处理厂及配套管网工程计算书子项名称:--细格栅、提升泵站及平流沉砂池专业:计算:校对:审核:一、设计规模本次厂区近期规模（2020年）0.1×104m3/d，Kz=2.11，远期期工程总规模（2030年）0.2×104m3/d，Kz=1.93。

二、设计计算1、近期处理水量：最大时处理水量：0.1×104×2.11=2110m3/d=87.91m3/h=0.024m3/s平时处理水量：0.1×104m3/d=41.67m3/h=0.012m3/s2、远期期处理水量：最大时处理水量：0.2×104×1.93=3860 m3/d=160.83m3/h=0.045m3/s平时处理水量：0.2×104m3/d=83.33m3/h=0.023m3/s三、设计计算本工程设一组细格栅，采用提篮格栅。

1.细格栅远期最大处理水量：Q max=3860m3/d，分两格，每格Q1=1930m3/d＝0.022m3/s远期平时处理水量：Q平时=2000m3/d，分两格，每格Q2=1000m3/d＝0.012m3/s近期最大时处理水量：Q max =2110 m3/d，单格运行，每格=0.024 m3/s近期平时处理水量：Q平时=1000 m3/d，单格运行，每格=0.012m3/s所以每格过水流量为1000～2110m3/d，据此选型号为HF700回转式格栅除污机机，格栅间隙b=20mm，允许过栅流量800～2600m3/d，过栅流速v=0.5～1.0m/s，安装角度α=75º，电机功率1.1kW，渠宽700mm，栅前水位1.00m，过栅水头损失取0.10m。

粗格栅：栅条间隙b=20mm，栅条宽度S=10mm，渠宽B’=700mm；栅槽有效宽度B=700-100＝600mm，格栅安装角度75o，经计算得：B=S(n-1)+bn，B Sns b+=+=20.3取栅条间隙数：n=21，栅前水深：h=1.0m；校核栅前渠道内实际流速：v=Q max√sin∝bnℎ=0.55m/s根据厂家提供资料，取h1=0.1m，则栅后水深为：1.0-0.1＝0.9m；设栅渣量为每1000m3污水产0.05m3，估算每日栅渣量（近期）W =Q max ×W 1×86400K z ×1000=0.05m 3/d ；2. 提升泵站水泵选型出水采用水泵进行提升，进入旋流沉砂池出水端。

仲恺农业工程学院课程设计污水处理工艺设计计算书（2014—2015学年第一学期）班级给排121班姓名李子恒学号************设计时间2014.12.15~ 2015.01.02指导老师刘嵩、孙洪伟成绩城市建设学院2014年11月目录1 课程设计目的和要求 (4)1.1设计目的 (4)1.2 设计任务 (4)1.3设计要求 (4)1.4 原始资料 (4)2 污水处理流程方案 (5)3 处理程度的确定 (6)4 污水的一级处理 (6)4.1 格栅计算 (6)4.1.1单独设置的格栅 (7)4.2 沉砂池计算 (10)4.3 初次沉淀池计算 (14)4.3.1 斜板沉淀池 (14)5 污水的生物处理 (19)5.1 曝气池 (19)5.1.1设计参数 (19)5.2.2 平面尺寸计算 (20)5.1.3 进出水系统 (22)5.1.4 曝气池出水设计 (24)5.1.5 其他管道设计 (24)5.1.6 剩余污泥量 (24)6 生物处理后处理 (25)6.1 二沉淀池设计计算 (25)6.1.1 池形选择 (25)6.1.2 辐流沉淀池 (25)6.2 消毒设施设计计算 (32)6.2.1 消毒剂的投加 (32)6.2.2 平流式消毒接触池 (32)6.3 巴氏计量槽设计 (34)7 污泥处理构筑物计算 (35)7.1 污泥量计算 (35)7.1.1 初沉池污泥量计算 (35)7.1.2 剩余污泥量计算 (36)7.2污泥浓缩池 (36)7.2.1 辐流浓缩池 (37)7.3 贮泥池 (39)7.3.1 贮泥池的作用 (39)7.3.2 贮泥池计算 (40)7.4 污泥消化池 (41)7.4.1 容积计算 (41)7.4.2 平面尺寸计算 (44)7.4.3 消化池热工计算 (45)7.4.4 污泥加热方式 (48)8 污水处理厂的布置 (50)8.1 污水处理厂平面布置 (50)8.1.1 平面布置原则 (50)8.1.2 污水处理厂的平面布置图 (52)8.2 污水处理厂高程布置 (52)8.2.1 高程布置原则 (52)8.2.2 高程布置计算 (53)8.2.3 污水处理厂高程图 (55)1 课程设计目的和要求1.1设计目的本设计是围绕必修课程《水质工程学》开展的课程设计，课程设计是教学的重要组成部分，是将污水处理理论与工程设计相联系的重要环节，其目的在于：训练学生设计与制图的基本技能，复习和理解给水处理工程课程所讲授的内容，培养学生动手能力和训练严格的科学态度和工作作风，最终达到提高学生综合运用理论知识独立进行分析和解决实际工程技术问题的能力的目标。

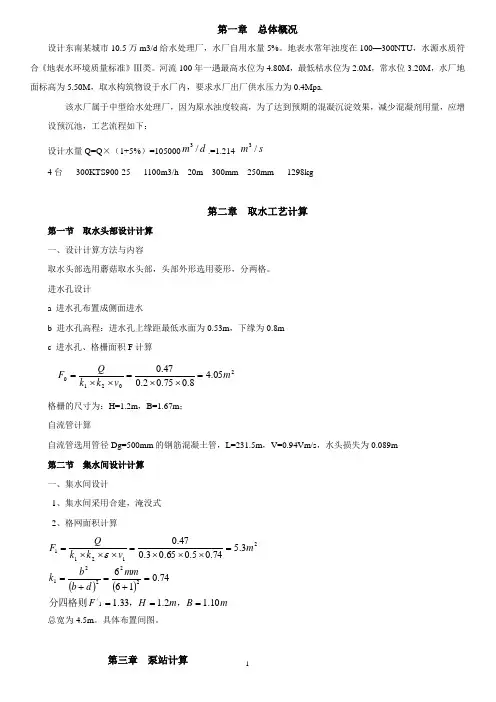

第一章 总体概况设计东南某城市10.5万m3/d 给水处理厂，水厂自用水量5%。

地表水常年浊度在100—300NTU ，水源水质符合《地表水环境质量标准》Ⅲ类。

河流100年一遇最高水位为4.80M ，最低枯水位为2.0M ，常水位3.20M ，水厂地面标高为5.50M ，取水构筑物设于水厂内，要求水厂出厂供水压力为0.4Mpa.该水厂属于中型给水处理厂，因为原水浊度较高，为了达到预期的混凝沉淀效果，减少混凝剂用量，应增设预沉池，工艺流程如下：设计水量Q=Q ×（1+5%）=105000d m /3.=1.214 s m /34台 300KTS900-25 1100m3/h 20m 300mm 250mm 1298kg第二章 取水工艺计算第一节 取水头部设计计算 一、设计计算方法与内容取水头部选用蘑菇取水头部，头部外形选用菱形，分两格。

进水孔设计a 进水孔布置成侧面进水b 进水孔高程：进水孔上缘距最低水面为0.53m ，下缘为0.8mc 进水孔、格栅面积F 计算2021005.48.075.02.047.0m v k k Q F =⨯⨯=⨯⨯=格栅的尺寸为：H=1.2m ，B=1.67m ； 自流管计算自流管选用管径Dg=500mm 的钢筋混凝土管，L=231.5m ，V=0.94Vm/s ，水头损失为0.089m 第二节 集水间设计计算 一、集水间设计1、集水间采用合建，淹没式2、格网面积计算()()mB m H F mmd b b k m v k k Q F 10.12.133.174.01663.574.05.065.03.047.01/2222121211====+=+==⨯⨯⨯=⨯⨯⨯=，，分四格则ε总宽为4.5m 。

具体布置间图。

第一节 取水水泵选配及一级泵站工艺布置 一、扬程计算mh h h h H 265.1002.0238.134321=+++=+++=1h —最低水面到净水厂处理构筑物的高度；2h —富余水头损失； 3h —吸水管水头损失；4h —输水管水头损失；二、选泵根据扬程和设计水量确定水泵，选用12sh-13型水泵3台（两用一备）流量h m Q 3900612-= .709,350,5.4,5.8279,380,100,888.75,1470,5.294.36kg G mm D m H v w N n m H s ===-===-==-=π扬程配套：底阀1个，止回阀1个，吐出锥管1个，钩扳手1个。

第一章 污水处理构筑物设计计算一、粗格栅1.设计流量Q=20000m 3/d ，选取流量系数K z =1.5则： 最大流量Q max ＝1.5×20000m 3/d=30000m 3/d ＝0.347m 3/s2.栅条的间隙数（n ）设:栅前水深h=0.4m,过栅流速v=0.9m/s,格栅条间隙宽度b=0.02m,格栅倾角α=60° 则：栅条间隙数85.449.04.002.060sin 347.0sin 21=⨯⨯︒==bhv Q n α(取n=45)3.栅槽宽度(B)设：栅条宽度s=0.01m则：B=s （n-1）+bn=0.01×（45-1）+0.02×45=1.34m 4.进水渠道渐宽部分长度设：进水渠宽B 1=0.90m,其渐宽部分展开角α1=20°（进水渠道前的流速为0.6m/s ） 则：m B B L 60.020tan 290.034.1tan 2111=︒-=-=α5.栅槽与出水渠道连接处的渐窄部分长度(L 2)m L L 30.0260.0212===6.过格栅的水头损失（h 1）设：栅条断面为矩形断面，所以k 取3则：m g v k kh h 102.060sin 81.929.0)02.001.0(4.23sin 2234201=︒⨯⨯⨯⨯===αε其中ε=β（s/b ）4/3k —格栅受污物堵塞时水头损失增大倍数，一般为3 h 0--计算水头损失，mε--阻力系数，与栅条断面形状有关，当为矩形断面时形状系数β=2.4将β值代入β与ε关系式即可得到阻力系数ε的值7.栅后槽总高度(H)设：栅前渠道超高h 2=0.3m则：栅前槽总高度H 1=h+h 2=0.4+0.3=0.7m栅后槽总高度H=h+h 1+h 2=0.4+0.102+0.3=0.802m 8.格栅总长度(L)L=L 1+L 2+0.5+1.0+ H 1/tan α=0.6+0.3+0.5+1.0+0.7/tan60°=2.8 9. 每日栅渣量(W)设：单位栅渣量W 1=0.05m 3栅渣/103m 3污水则：W=Q W 1=05.0105.130000100031max ⨯⨯=⨯⨯-Z K W Q =1.0m 3/d 因为W>0.2 m 3/d,所以宜采用机械格栅清渣 10.计算草图：图1-1 粗格栅计算草图二、集水池设计集水池的有效水深为6m,根据设计规范，集水池的容积应大于污水泵5min 的出水量,即:V ＞0.347m 3/s ×5×60=104.1m 3,可将其设计为矩形，其尺寸为3m ×5m ，池高为7m ，则池容为105m 3。

污水提升泵站施工技术方案一、编制依据1、施工图纸；2、工程勘察报告；3、《给水排水管道工程施工及验收规范》4、《工业金属管道工程施工及验收规范》5、《混凝土结构工程施工质量验收规范》二、工程概况1、本工程为乐平镇南联片区排水工程项目，包括：新建一座污水提升泵站（60m3/d）、共约580米配套雨污水管网系统以及新建检查井开挖及修复路面等配套工程。

2、工期要求：60个日历天。

3、质量要求：合格。

三、施工流程准备工作→基坑开挖→基坑降水→垫层浇筑→泵房底板浇筑（至15.500高程，墙浇30cm，内置钢板止水）→一次墙体浇筑（15.500～18.000，钢套管预埋）→土方填筑（至18.000）→水泵基础及格栅基础混凝土浇筑→二次墙体（18.000～20.550，钢套管预埋）及15cm梁板浇筑→土方填筑（至18.85）→出水控制间混凝土浇筑。

四、施工准备1、技术准备1.1、熟悉和审查施工图纸；1.2、准备与本工程有关的规范、图集；1.3、测量人员根据建设单位提供的水准高程及坐标位置，做好工程控制网桩的测量定位，同时做好定位桩的闭合复测工作，并做好标识加以保护.2、现场准备按设计范围及泵站外地面高程进行场地平整。

五、主要项目施工方法5.1测量方案1、编制依据（1）施工图纸及招标文件。

（2）《工程测量规范》GB50026-2007。

2、人员组织测量放样控制是贯穿工程施工全过程的关键的工作，为此项目部成立专门测量小组，根据工程各部位特点由专职测量队员实施，并及时做好有关工程记录。

人员配备：测量员2人。

3、测量器具配备表表5—1 测量器具配备表4、测量内容及要求工程开工前根据业主或监理人提供的平面控制网点及水准网点，按照三角网及导线网测量的要求，建立供施工使用的平面控制网及采用四等水准测量建立的高程控制网。

测量控制网报经监理人审核后，作为以后施工测量放线的依据。

5、控制桩布设为防止差错，作为施工过程中控制中心线桩及水准点等测量重要标点，必须至少设置二组可供相互检查核对，并作测量和检查核对记录，布置的控制桩均稳固可靠，并保留至工程结束。
