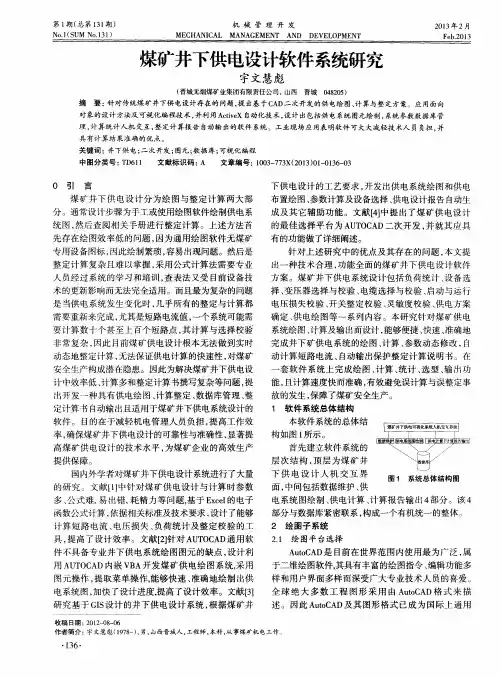

煤矿井下供电自动设计系统的实现

煤矿电力自动化控制系统地升级改造与应用摘要:随着科技发展水平的提升，很多煤矿企业已经针对电力自动化控制系统开展了更新升级、优化改造，并将改造后的电力系统运用在煤矿生产过程中，可以在提高煤矿生产效率的同时，保证煤矿生产安全，从而降低煤矿企业在生产期间花费的物力投入、财力投入。

本文首先分析煤矿电力系统改造时运用的关键技术，其次探讨煤矿电力系统优化改造方案，以期对相关研究产生一定的参考价值。

关键词：煤矿电力自动化控制系统；升级改造；应用1煤矿企业在更新升级、优化改造电力自动化系统时运用的关键技术现在煤矿行业已经在电力系统中广泛使用单片机技术，在选用单片机的时候，需要保证单片机在复杂煤矿生产环境中具备较强的使用能力，由于煤矿开采工作的复杂性比较高，因此煤矿企业需要针对不同煤矿工作环境，确定好单片机在规格、应用方面的差异化标准，相关工作人员需要保证单片机应用流程中维持规范操作，有助于提升煤矿企业的生产效率。

在煤矿开采工作中通过安装单片机设备，既具备保护作用，也能够保证在煤矿生产过程中根据电力系统变动情况、信号变动情况，加强对单片机运行的控制，在单片机开始工作的时候，能够采集很多信息，在收集好信息后需要将其转化为电流信号、电压信号[1]。

与此同时，在运用单片机的时候，还需要重点加强防水工作、防漏电工作，保证单片机能够在运行时维持稳定状态。

在煤矿电力设备处于正常运行状态的时候，单片机作为可以做到自感电阻值的工具，能够应用在监测电力设备运行时电流变动情况，可以在电流持续增加时，不会使感应电阻的电阻值出现下降现象，如果感应电阻值特定数值相对比较小，对于继电器电路具备较强的被保护作用。

2煤矿电力自动化控制系统优化改造方案2.1优化改造硬件2.1.1提高抗干扰能力在煤矿电气自动化控制系统处于正常运行状态的时候，硬件模块作为比较主要的构成部分，对于维持系统运行安全具有促进作用。

首先，工作人员应该认真分析当前煤矿电力自动化系统的抗干扰能力，在煤矿生产环境相对比较复杂的状态下，需要通过提高电力系统的抗干扰能力，保证系统可以在复杂环境下处于正常运行状态。

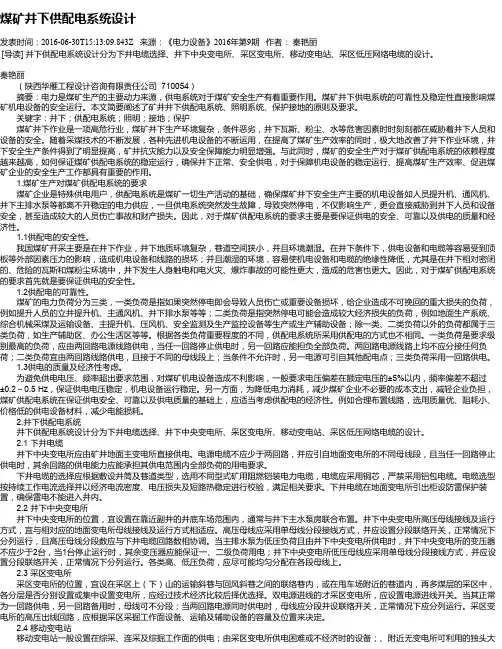

煤矿井下供配电系统设计发表时间：2016-06-30T15:13:09.843Z 来源：《电力设备》2016年第9期作者：秦艳丽[导读] 井下供配电系统设计分为下井电缆选择、井下中央变电所、采区变电所、移动变电站、采区低压网络电缆的设计。

秦艳丽（陕西华雁工程设计咨询有限责任公司 710054）摘要：电力是煤矿生产的主要动力来源，供电系统对于煤矿安全生产有着重要作用。

煤矿井下供电系统的可靠性及稳定性直接影响煤矿机电设备的安全运行。

本文简要阐述了矿井井下供配电系统、照明系统、保护接地的原则及要求。

关键字：井下；供配电系统；照明；接地；保护煤矿井下作业是一项高危行业，煤矿井下生产环境复杂，条件恶劣，井下瓦斯、粉尘、水等危害因素时时刻刻都在威胁着井下人员和设备的安全。

随着采煤技术的不断发展，各种先进机电设备的不断运用，在提高了煤矿生产效率的同时，极大地改善了井下作业环境，井下安全生产条件得到了明显提高，矿井抗灾能力以及安全保障能力明显增强。

与此同时，煤矿的安全生产对于煤矿供配电系统的依赖程度越来越高，如何保证煤矿供配电系统的稳定运行，确保井下正常、安全供电，对于保障机电设备的稳定运行、提高煤矿生产效率、促进煤矿企业的安全生产工作都具有重要的作用。

1.煤矿生产对煤矿供配电系统的要求煤矿企业是特殊供电用户，供配电系统是煤矿一切生产活动的基础，确保煤矿井下安全生产主要的机电设备如人员提升机、通风机、井下主排水泵等都离不开稳定的电力供应，一旦供电系统突然发生故障，导致突然停电，不仅影响生产，更会直接威胁到井下人员和设备安全，甚至造成较大的人员伤亡事故和财产损失。

因此，对于煤矿供配电系统的要求主要是要保证供电的安全、可靠以及供电的质量和经济性。

1.1供配电的安全性。

我国煤矿开采主要是在井下作业，井下地质环境复杂，巷道空间狭小，并且环境潮湿。

在井下条件下，供电设备和电缆等容易受到顶板等外部因素压力的影响，造成机电设备和线路的损坏；并且潮湿的环境，容易使机电设备和电缆的绝缘性降低，尤其是在井下相对密闭的、危险的瓦斯和煤粉尘环境中，井下发生人身触电和电火灾、爆炸事故的可能性更大，造成的危害也更大。

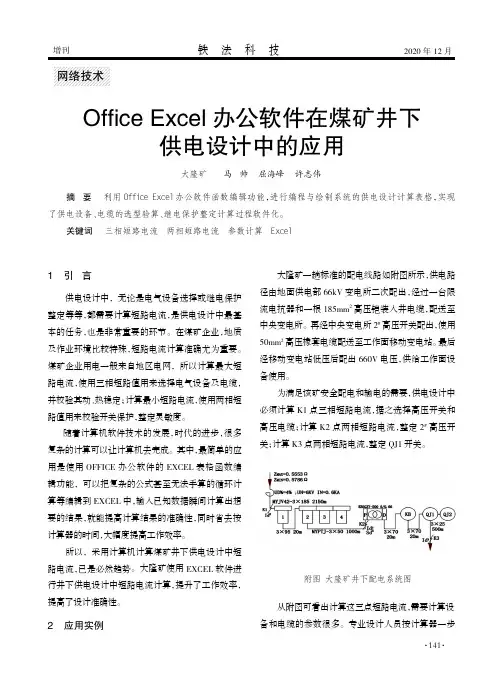

··141Office Excel 办公软件在煤矿井下供电设计中的应用大隆矿马帅屈海峰许志伟摘要利用Office Excel 办公软件函数编辑功能，进行编程与绘制系统的供电设计计算表格，实现了供电设备、电缆的选型验算、继电保护整定计算过程软件化。

关键词三相短路电流两相短路电流参数计算Excel1引言供电设计中，无论是电气设备选择或继电保护整定等等，都需要计算短路电流，是供电设计中最基本的任务，也是非常重要的环节。

在煤矿企业，地质及作业环境比较特殊，短路电流计算准确尤为重要。

煤矿企业用电一般来自地区电网，所以计算最大短路电流，使用三相短路值用来选择电气设备及电缆，并校验其动、热稳定；计算最小短路电流，使用两相短路值用来校验开关保护，整定灵敏度。

随着计算机软件技术的发展，时代的进步，很多复杂的计算可以让计算机去完成。

其中，最简单的应用是使用OFFICE 办公软件的EXCEL 表格函数编辑功能，可以把复杂的公式甚至无法手算的循环计算等编辑到EXCEL 中，输入已知数据瞬间计算出想要的结果，就能提高计算结果的准确性，同时省去按计算器的时间，大幅度提高工作效率。

所以，采用计算机计算煤矿井下供电设计中短路电流，已是必然趋势。

大隆矿使用EXCEL 软件进行井下供电设计中短路电流计算，提升了工作效率，提高了设计准确性。

2应用实例大隆矿一趟标准的配电线路如附图所示，供电路径由地面供电部66kV 变电所二次配出，经过一台限流电抗器和一根185mm 2高压铠装入井电缆，配送至中央变电所。

再经中央变电所2#高压开关配出，使用50mm 2高压橡套电缆配送至工作面移动变电站。

最后经移动变电站低压后配出660V 电压，供给工作面设备使用。

为满足该矿安全配电和输电的需要，供电设计中必须计算K1点三相短路电流，据之选择高压开关和高压电缆；计算K2点两相短路电流，整定2#高压开关；计算K3点两相短路电流，整定QJ1开关。

煤矿井下供电系统的设计与管理在煤矿生产中，井下供电系统是保障生产正常进行的重要环节。

良好的供电系统设计与管理能够确保矿工的安全以及设备的稳定运行。

本文将从供电系统的设计和管理两个方面来探讨煤矿井下供电系统的重要性和要点。

一、供电系统的设计井下供电系统设计的目标是提供稳定、安全、高效的电力，确保矿井正常运行。

以下是煤矿井下供电系统设计的要点：1. 电力设备选择：在选择电力设备时，应考虑其性能、质量和稳定性。

例如，变压器应具备过载能力强、容量合适、耐腐蚀等特点。

需要注意的是，井下环境复杂而恶劣，设备应具备防爆、防尘、防湿等特性。

2. 电缆敷设：井下电缆的敷设应符合安全、可靠、经济的原则。

根据不同区域、作业条件和电气负荷的要求选择合适的电缆型号，并确保良好的绝缘性能。

此外，电缆应保持良好的揭露长度，方便维修和更换。

3. 电气设备间距与布置：为了防止电气设备间的相互干扰和可能发生的事故，合理的设备距离和布局非常重要。

各电气设备应具备足够的间距，同时应与通风系统、水灾防治系统等设备相协调。

4. 保护与监控装置：供电系统需要装备足够的保护与监控装置来确保设备的安全运行。

例如，差动保护装置、短路保护装置和过流保护装置等，用于防止电气设备受损或发生火灾事故。

二、供电系统的管理供电系统的管理涉及供电设备的检修、维护以及人员的培训等方面。

以下是煤矿井下供电系统管理的要点：1. 设备维护：供电设备定期进行检修和维护，保持设备的正常运行状态。

定期检查电气设备的绝缘性能、接地装置以及防护措施等，并及时发现并处理异常情况。

2. 安全操作规程：制定并执行供电系统的安全操作规程，包括供电设备的使用、维修、更换等操作。

确保操作人员严格按照规程进行操作，避免不必要的事故发生。

3. 人员培训：提供供电系统操作和维护的培训，使操作人员熟悉并掌握相关知识和技能。

培训内容应包括设备操作、常见故障处理和应急处置等方面，提高操作人员的应变能力。

目录第一节井下采区供电设计 (2)第二节拟定采区供电系统 (6)第三节确定采区变电所和工作面配电点的位置 (8)第四节计算与选择采区变电所动力变压器 (11)第五节选择采区低压动力电缆 (14)第六节选择采区配电装置 (45)第七节整定采区低压电网过流保护装置 (47)第八节制订采区保护接地措施 (56)第九节制订采区漏电保护措施 (57)第十节制订采区变电所防火措施 (57)第十一节绘制采区供电系统图 (58)第十二节绘制采区设备布置图 (58)第十三节绘制采区变电所设备布置图 (58)第一节井下采区供电设计一、原始资料1、采区井巷布置平面图如图一所示，煤层是东西走向，向南倾斜，倾角12º；采区的开拓是中间上山，采区内分三个区段，区段长170米，工作面长150米，采区一翼走向长400米；煤层厚度1.3米，煤质中硬，煤层的顶、底板较平稳；上山周围环境温度为+20ºC，运输平巷及工作面温度为+25ºC。

本矿属有煤和瓦斯突出煤层。

2、采煤方法：走向长壁，区内后退式采煤法，两翼同时开采，掘进超前，回采工作面采用BMD-100型单滚筒采煤机组，两班出煤，一班整修及放顶。

3、煤的运输：工作面采用SGB-630/60型刮板运输机；区段平巷采用SGW-40T型刮板运输机；采区上山采用SPJ-800型吊挂披带运输机；采区轨道上山采用55千瓦单筒绞车作材料运输。

4、掘进煤平巷时，用电钻打眼，ZMZ2-17铲斗式装岩机装煤，开切眼掘进，加设调度绞车。

人工装煤。

5、工作面采用金属支架和绞接顶梁（梁长1.2米）回柱。

6、采区内各用电设备的台数及其技术数据见表1。

它们的分布位置见图一。

二、任务1、确定采区变电所和工作面配电点的位置；2、拟定采区供电系统；3、计算与选择采区变电所动力变压器（型号、容量、台数）；4、选择采区低压动力电缆（型号、长度、芯数、截面）；5、选择采区配电装置；6、整定采区低压电网过流保护装置；7、制订采区保护接地措施；8、制订采区漏电保护措施；9、制订采区变电所防火措施；10、绘制采区供电系统图；11、绘制采区设备布置图；12、绘制采区变电所设备布置图。

煤矿井下变频恒压供水自动控制的设计应用1. 引言1.1 煤矿井下变频恒压供水自动控制的重要性煤矿井下的变频恒压供水自动控制系统在煤矿生产中起着至关重要的作用。

随着煤矿深度的增加和开采过程的复杂化，矿井地下水位的变化、供水管道的长度和高度差异等因素都会对供水系统的稳定性和实效性提出更高的要求。

而传统的供水系统往往存在压力波动大、能耗高、维护成本高等问题，难以满足煤矿井下供水的实际需求。

引入变频恒压供水自动控制技术对煤矿井下供水系统进行升级，具有重要的现实意义。

这种技术可以通过根据实时水压情况智能调节泵的转速，保持供水系统的稳定压力，提高供水效率，降低能耗和维护成本，延长设备寿命，提升系统的安全性和可靠性。

煤矿井下变频恒压供水自动控制技术的引入，能够有效提高煤矿生产的供水效率和质量，降低生产成本，提升矿井生产的整体效益，是煤矿现代化生产中必不可少的关键技术之一。

2. 正文2.1 变频恒压供水系统的设计原理变频恒压供水系统是一种通过调节变频器的转速，控制水泵的运行状态，从而实现水压的稳定输出的系统。

其设计原理主要包括以下几个方面：1. 检测系统：变频恒压供水系统首先需要通过传感器检测水压和流量的实时数据，将这些数据反馈给控制系统。

2. 控制系统：控制系统根据检测到的实时数据，通过PID算法对变频器进行调节，控制水泵的转速，保持输出水压在设定的恒定值。

3. 变频器：变频器是整个系统中的关键组件，它能够根据控制系统的指令，调节电动机的转速，从而实现对水泵的精确控制。

4. 联动系统：在实际运行中，变频恒压供水系统通常会与其他系统进行联动，比如机械设备的启停、水泵的联合运行等，确保整个供水系统的正常运行。

通过以上设计原理，变频恒压供水系统能够实现对井下供水系统的高效稳定控制，提高系统的运行效率，延长设备的使用寿命，保障煤矿井下供水系统的安全可靠运行。

2.2 煤矿井下变频恒压供水自动控制的技术方案煤矿井下变频恒压供水自动控制系统是为了解决井下供水系统波动大、水压不稳定等问题而设计的一种高效、智能的供水控制系统。

煤矿井下供电监控及防越级跳闸系统的设计煤矿是我们能源生产的重要组成部分，而井下供电系统是煤矿生产中至关重要的一环。

为了保障煤矿井下供电系统的安全稳定运行，需要进行严格的监控和管理。

随着科技的不断发展，煤矿井下供电监控及防越级跳闸系统的设计变得越来越重要。

本文将就这一话题展开探讨，介绍该系统的设计原理以及在煤矿实际生产中的应用。

一、井下供电监控系统的设计原理1. 设备选择：在井下供电监控系统的设计中，首先需要选择一些关键的设备，如智能型断路器、传感器、监控控制器等。

这些设备将构成整个井下供电监控系统的核心部分，用于实时监测井下供电系统的运行状态。

2. 网络通信：井下供电监控系统需要具备远程监控的功能，因此在设计中需要考虑如何进行数据的传输和通信。

通常采用无线通信或者有线通信的方式，确保监控数据能够及时传输到地面监控中心。

3. 数据处理：一旦从井下传感器采集到了监控数据，还需要对这些数据进行处理和分析，以便于监控人员及时发现问题并采取相应的措施。

在设计中需要考虑如何对数据进行存储、处理和分析。

4. 远程控制：为了能够及时处理井下供电系统出现的故障，井下供电监控系统还需要具备远程控制的功能。

这样监控人员可以通过远程控制器进行操作，对井下供电系统进行控制和维护。

二、防越级跳闸系统的设计原理1. 设备选择：在煤矿井下供电系统中，防越级跳闸系统是非常重要的一部分。

该系统通常由越级跳闸器、控制器、故障指示器等设备组成，用于防止供电系统在发生故障时造成更大的事故。

2. 故障监测：防越级跳闸系统需要能够及时监测井下供电系统的运行状态，当发生故障时能够及时发出警报。

在设计中需要选择一些高可靠性的传感器和监测设备，确保能够对供电系统的运行状态进行实时监测。

3. 跳闸控制：一旦监测到井下供电系统发生了越级跳闸的情况，防越级跳闸系统需要能够及时采取措施进行跳闸。

在设计中需要考虑如何设计一个可靠的跳闸控制系统，确保能够在最短的时间内对井下供电系统进行跳闸。

煤矿井下采区供电系统设计一、供电线路设计1.煤矿井下采区供电线路应采用三相四线制，线路电压为380/660V，频率为50Hz。

2.采用0.4/0.69kV双皮带电缆供电，采用Y型接线方式，配电箱与电缆的连接采用专用接头，保证安全可靠。

3.供电线路应采用集中供电和分散供电相结合的方式，根据井下设备的不同需求进行合理配电。

二、配电装置设计1.采用箱式变电站作为供电系统主要配电装置，箱式变电站应具备防尘、防水、防爆等功能，能够在恶劣的井下环境中正常工作。

2.配电装置应根据井下采区的实际情况进行合理布置，确保供电系统的可靠性和安全性。

3.配电装置应具备过载、短路、漏电等保护功能，并及时报警或切断电源，确保井下设备和人员的安全。

三、电缆敷设设计1.电缆应采用阻燃、耐磨损的特殊材料，具备良好的绝缘性能和机械性能，能够在井下恶劣环境中长期稳定运行。

2.电缆敷设应避免与锚杆、滚筒等设备相接触，避免外力磨损和机械损坏。

3.电缆敷设应采用固定夹具或线槽等形式固定，确保电缆的安全可靠运行。

四、绝缘电缆保护设计1.在采区内应设置绝缘保护装置，控制电缆的绝缘电阻，确保电缆与井壁不发生电击事故。

2.绝缘保护装置应具有自动断电功能，在电缆故障发生时能够及时切断电源，避免事故扩大发生。

3.绝缘电缆保护装置应定期检查和维护，确保其正常工作。

以上是一份关于煤矿井下采区供电系统设计的基本内容，为确保井下电气设备的安全运行，设计应遵循相关的国家标准和规范，并定期进行检查和维护。

同时，设计人员还需要根据煤矿井下采区的具体情况，合理安排供电线路、配电装置和电缆敷设等。

只有确保供电系统的可靠性和安全性，才能保障煤矿井下电气设备的正常运行。

125河南科技2010.11下煤矿井下供电网络结构复杂， 受环境、地质条件等因素的制约， 影响供电系统运行的不确定因素也较多。

本文以薛庙滩矿井为例，介绍井下供电设计主要考虑的方面和采取的措施，以供参考。

一、概况薛庙滩矿井设计生产能力1.20Mt/a。

井下布置2个工作面：30201连续采煤机工作面和大巷掘进工作面。

二、负荷统计及下井电缆选择负荷统计及下井电缆选择均按1.20Mt/a进行，配电控制设备按1.20Mt/a提供。

井下设备安装总容量4 715.2kW，工作容量4 400.2kW。

计算负荷：有功功率3 119.8kW，无功功率2 735.33kVar，视在功率4 149.12kVA，需用系数0.71，功率因数0.75。

二回电源进线由工业场10kV开闭所不同母线段馈出，用MYJV22-10kV 3×150mm 2型电力电缆沿主斜井敷设至井下中央变电所，长度约1 000m。

当任意一回下井电缆故障时，其余电缆可负担全部用电负荷。

10kV下井电缆按持续电流选择，以经济电流密度、电压损失和短路热稳定校验，均满足要求。

三、供电系统在主斜井井底设井下中央变电所，中央变电所和主排水泵房联合硐室。

井下中央变电所负担井下全部用电负荷，二回10kV电源引自地面10kV开闭所。

变电所内安装24台KGS1型矿用一般型永磁式高压真空开关柜、6台KDC1（G）型矿用一般型低压开关柜和2台KBSG9-315／10／0.69型隔爆干式变压器。

变电所高、低压系统均采用单母线分段接线方式，正常运行方式为单母线分段分列运行。

井下中央变电所共馈出19回10kV电源，其中10kV矿用监视型屏蔽电缆供电负荷有：30201连采工作面2回；掘进工作面2回；连采工作面及掘进工作面局扇8回；制氮机组1回；3号煤南翼大巷带式输送机1回；10kV阻燃聚氯乙烯护套电缆向所用变隔爆干式变压器供电2回；10kV阻燃交联电缆向3台主排水泵供电3回。

一种煤矿电能计量方法的设计与实现王吉华（国家能源集团宁夏煤业有限责任公司信息技术中心，宁夏银川，750001）摘要：随着煤矿井下不断开拓延伸，煤矿井下供电网络日趋复杂。

当前井下大部分低压开关设备因空间和网络问题未能安装计量设备，不利于煤矿的精细化管理和绩效考核；而部分低压开关柜通过继电保护装置进行电能采集，但数据获取一般采用传统的人工抄表方式，需耗费大量人力、物力，且出错概率相对较高。

关键词：窄带物联网煤矿电能计量中图分类号：TD61文献标识码：B 文章编号：2096-7691（2020）08-038-03作者简介：王吉华（1988-），男，高级工程师，2010年毕业江西师范大学，现任职于国家能源集团宁夏煤业有限责任公司信息中心。

Tel：180****8260，E-mail：****************虽然国内外在煤矿物联网和电能计量理论在应用方面都取得了一定的成果。

但是，需建立一套自动化煤矿井下电量计量系统，进而提高企业精细化管理水平，特别是煤矿分散配电点。

因此，本研究主要解决煤矿井下水低压防爆柜电能计量问题，针对井下低压防爆柜空间狭小的问题，提出了分体式的安装方案；针对现有互感器精度差的问题，提出了附加开口CT 测量电流，直接测量电压的技术方案；针对有线通信无法连接的问题，提出了无线物联网通信技术传送数据的方案。

1系统设计思路及目标本设计要解决煤矿井下水低压防爆柜电能计量问题：①煤矿井下设备需要煤矿安全认证，设计要求与地面设备不一致。

②井下低压开关的供电电压等级一般为660V 或1140V ，不同于地面380V 。

③防爆柜内空间狭小，现有设备一般体积较大，无法安装。

④井下防爆柜内继电保护装置电压、电流互感器精度差，无法满足电能计量精度要求。

⑤现有电能计量设备一般采用有线通信，井下开关柜不具备有线连接条件。

使用分体式设计，减小装置体积；附加开口CT 测量电流，直接从防爆柜进线取电测量电压，提高电能计量精度；使用无线物联网通信技术传送数据，解决有线通信无法连接的问题。

煤炭工业部煤矿井下供电设计技术规定“煤炭工业部煤矿井下供电设计技术规定”是中国煤炭工业部针对煤矿井下供电系统制定的技术标准和规范。

煤炭工业是我国能源行业的重要组成部分，煤矿井下供电系统对其生产和安全管理都具有重要意义。

本文将对该规定的内容、意义和实施情况进行分析。

一、文档的内容“煤炭工业部煤矿井下供电设计技术规定”分为12章，共103条规定，主要包括以下内容：1. 井下供电系统的分类、技术要求及安全措施；2. 井下开关设备的技术参数和选型原则；3. 井下电缆的敷设及维护措施；4. 井下照明及配电系统的设计和安装标准；5. 井下特殊场所（如井下机车车间、提升井、机电设备房等）供电系统的设计及安全管理；6. 井下自动化控制系统的供电设计原则。

以上规定均是根据煤矿生产中的实际需求，就井下供电系统的安全性、可靠性、稳定性以及节能环保等方面提出了具体要求。

二、文档涉及的重要意义1. 安全生产保障煤矿井下供电系统是保障生产、防范事故发生的关键环节，因此该规定的制定目的之一就是为了保障煤矿安全生产。

文档规定了井下供电系统的设计原则及要求，同时明确了设备的选型、安装、维护等各个环节的标准，使井下供电系统更加稳定、安全、可靠。

2. 提高生产效率井下供电系统的质量和可靠性直接影响到煤矿的生产效率，高质量的井下供电系统可以提高生产线的运转效率，从而提高生产产能和降低生产成本。

本规定就是为了通过提高井下供电系统的质量来推动煤矿行业的发展。

3. 保护环境井下供电系统的能源消耗占到了煤矿井下能耗的很大一部分，因此，通过制定标准和规范，促进井下供电系统的节能降耗，有利于推进煤炭工业的节能减排、环境治理和可持续发展。

三、文档的实施情况自“煤炭工业部煤矿井下供电设计技术规定”颁布以来，煤矿企业逐渐重视井下供电系统建设，有序地推进了技术改造和提升。

下面列举几个典型案例：1. 西大社煤矿2015年底，西大社煤矿完成了一次全新的井下电力自动化转型，该矿采用了规定中推荐的先进的PLC控制技术，实现了传统光电式控制向智能化控制的跨越式发展，有效提高了井下设备的自动化程度，大幅度降低了人为干扰对设备稳定性的影响。

简议煤矿井下供电的安全方案设计与措施一想到煤矿井下，我就想到那深邃的巷道、幽暗的环境和无处不在的安全隐患。

供电系统作为煤矿井下的生命线，其安全性至关重要。

那么，如何设计一套既实用又安全的供电方案呢？下面我就来和大家探讨一下。

1.供电方式选择：考虑到井下环境的特殊性，我们应选择矿用隔爆型电缆作为供电线路，同时采用双回路供电方式，确保一路电源故障时，另一路电源能够及时投入使用，保证井下供电的连续性。

2.供电设备选型：选择矿用隔爆型变压器、矿用隔爆型低压配电柜、矿用隔爆型电动机等设备，这些设备在设计和制造时已经考虑到了井下的特殊环境，具有较高的安全性能。

3.供电线路布置：在布置供电线路时，要尽量避免穿过巷道交叉口、皮带输送机等容易发生损坏的地方。

同时，要定期检查线路，发现问题及时处理，防止电缆绝缘老化、短路等事故的发生。

我们来谈谈煤矿井下供电的安全措施：1.防爆措施：井下供电系统要严格按照国家有关防爆规定进行设计，选用矿用隔爆型设备，确保设备在发生故障时不会引发爆炸事故。

2.绝缘措施：提高电缆绝缘性能，选用高质量电缆，减少绝缘老化速度。

同时，定期进行绝缘测试，发现绝缘性能下降时及时更换。

3.防雷措施：煤矿井下供电系统应安装防雷设备，如氧化锌避雷器、电缆终端保护器等，以降低雷击事故的风险。

4.电气保护措施：在井下供电系统中，要安装过载保护、短路保护、漏电保护等电气保护装置，确保供电系统在发生故障时能够迅速切断电源，减轻事故损失。

5.安全培训与宣传：加强对煤矿井下工作人员的安全培训，提高他们的安全意识，使他们掌握基本的电气安全知识，减少人为事故的发生。

6.应急处理：制定完善的应急预案，建立应急组织机构，确保在发生事故时能够迅速启动应急预案，进行有效处理。

注意事项：1.电缆敷设要严格按照标准操作，不能有任何马虎，一旦电缆敷设不规范，很容易造成绝缘性能下降，增加事故风险。

解决办法：加强施工人员的技术培训，确保每个人都能掌握正确的电缆敷设方法。

供电设计说明书计算：审核：批准：一、矿井供电概况**矿供电系统为双回路供电，受电电压35KV。

两回路分别来自110KV变电站不同母线段，A回路架空线全长5400m,B回路全长5400m,架空线型号为LGJ-150/25，双回线路均由YJV223*185电缆引出，引出电缆长215m，双回线路引入**矿35KV变电所均采用YJV223*185电缆，电缆长35m。

**矿供电系统供电方式是由赵庄110KV变电站不同母线段35KV高压开关柜引出的双回路到**矿，井上下供电系统运行方式为分列运行。

由**矿35KV变电所10KV高压室809盘和814盘为下井1、2#电源；823盘和816盘为风井双回电源；805盘和826盘为副井提升机双回电源；825盘和806盘为主井提升机双回电源；815盘和810盘为地面生产系统双回电源；819盘和812盘为地面生活区双回电源；807盘808盘各经一台SGBR10—1000/10/0.4变压器降压后，为**矿工厂等地点提供低压电源。

目前**矿总负荷约为7000KW,其中地面工业广场及生活区：2900 KW,井下：4000 KW，风井：1100 KW。

下井双回路采用10kV电压等级的高压电源。

电缆选用煤矿用铜芯粗钢丝铠—10kV—3×185mm2，沿副立井井筒电缆支架敷设。

装交联聚乙烯电缆，型号MYJV42井下设有中央变电所、上仓机尾配电点、西盘区变电所。

中央变电所主接线采用单母线分段接线方式，设置联络开关。

正常情况下双回电源分列运行，故障情况下（即其中一回电源停电或检修）单回电源满足井下全部负荷。

高压供电采用放射式。

中央变电所设置2台KBSG－315型矿用隔爆干式变压器，满足井底车场660V低压负荷用电。

设18台BGP（9L）－10型矿用隔爆型永磁式高压真空配电装置，低压开关选用BKD20－400和BKD20－200矿用隔爆型真空开关。

中央变电所至西盘区变电所和上仓机尾配电点均采用10kV电压等级供电，电缆采用—10kV—3×185mm2型电缆。
