手术无影灯的调试安装调试

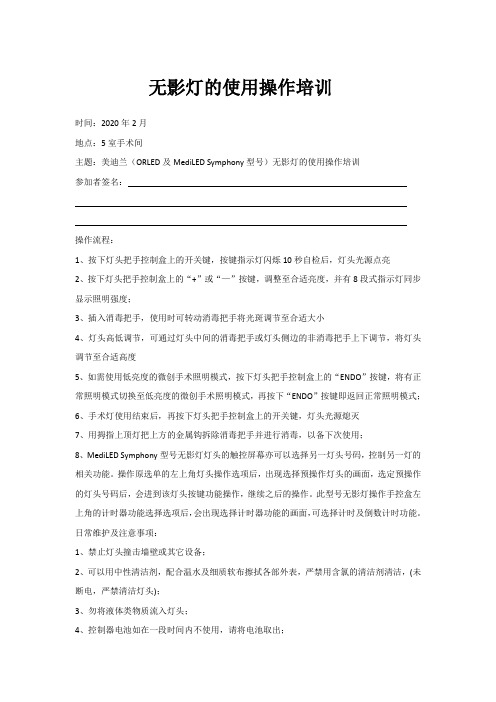

无影灯的使用操作培训
时间：2020年2月
地点：5室手术间
主题：美迪兰（ORLED及MediLED Symphony型号）无影灯的使用操作培训
参加者签名：
操作流程：
1、按下灯头把手控制盒上的开关键，按键指示灯闪烁10秒自检后，灯头光源点亮
2、按下灯头把手控制盒上的“+”或“—”按键，调整至合适亮度，并有8段式指示灯同步显示照明强度；
3、插入消毒把手，使用时可转动消毒把手将光斑调节至合适大小
4、灯头高低调节，可通过灯头中间的消毒把手或灯头侧边的非消毒把手上下调节，将灯头调节至合适高度
5、如需使用低亮度的微创手术照明模式，按下灯头把手控制盒上的“ENDO”按键，将有正常照明模式切换至低亮度的微创手术照明模式，再按下“ENDO”按键即返回正常照明模式；
6、手术灯使用结束后，再按下灯头把手控制盒上的开关键，灯头光源熄灭
7、用拇指上顶灯把上方的金属钩拆除消毒把手并进行消毒，以备下次使用；
8、MediLED Symphony型号无影灯灯头的触控屏幕亦可以选择另一灯头号码，控制另一灯的相关功能。

操作原选单的左上角灯头操作选项后，出现选择预操作灯头的画面，选定预操作的灯头号码后，会进到该灯头按键功能操作，继续之后的操作。

此型号无影灯操作手控盒左上角的计时器功能选择选项后，会出现选择计时器功能的画面，可选择计时及倒数计时功能。

日常维护及注意事项：
1、禁止灯头撞击墙壁或其它设备；
2、可以用中性清洁剂，配合温水及细质软布擦拭各部外表，严禁用含氯的清洁剂清洁，(未断电，严禁清洁灯头)；
3、勿将液体类物质流入灯头；
4、控制器电池如在一段时间内不使用，请将电池取出；。

手术灯正确调节方法手术灯在医疗领域中扮演着重要的角色，它提供了光线以满足医生们在手术过程中对于明亮、清晰的视野需求。

然而，不正确调节手术灯的使用可能会对手术效果甚至患者的安全造成影响。

因此，了解手术灯的正确调节方法对于医务人员来说尤为重要。

1. 调节灯光亮度手术灯的亮度应适合手术区域，过暗的亮度可能导致医生在手术中无法观察细节，过亮则可能造成眩光或手术区域的过热。

为了正确调节灯光亮度，首先确定手术区域的大小和手术类型，然后根据需要调整手术灯的亮度控制器。

2. 调节灯光色温手术灯的色温是指灯光的色彩质量。

不同的手术可能需要不同色温的灯光来提供最佳视野。

一般而言，较高的色温会增加手术场景的清晰度，而较低的色温则更加温暖柔和。

医生可以根据手术类型和个人喜好调节手术灯的色温，以确保他们在手术过程中获得最佳的视觉效果。

3. 调节灯光聚焦手术灯的聚焦功能可以帮助医生将光线聚集在需要的区域，提供更好的照明效果。

调节灯光的聚焦通常可以通过手术灯上的控制按钮或旋钮来实现。

在手术前，医生应该确定需要聚焦的区域并相应地调整手术灯的聚焦。

4. 调节灯光角度和投射范围手术灯的角度和投射范围直接影响到手术区域的照明效果。

医生可以根据手术区域的大小和形状，以及需要照亮的部位，适当调整手术灯的角度和投射范围。

确保灯光投射到需要的区域，避免过度照亮或照亮不足的情况发生。

5. 定期检查和维护手术灯手术灯的正常工作和调节功能需要定期检查和维护。

医疗机构应定期检查手术灯的灯泡是否需要更换，灯光的光束是否均匀，以及各种调节功能是否正常运作。

如果发现问题，应及时修复或更换手术灯。

总结起来，正确调节手术灯可以提供医生所需的明亮、清晰的视野，从而最大程度地保证手术效果和患者的安全。

医务人员应该熟悉手术灯的调节方法，根据手术类型和个人需求进行适当的调节。

定期检查和维护手术灯也是确保其正常运行的必要步骤。

通过正确的操作和维护，手术灯可以为医生提供良好的照明条件，帮助他们在手术中取得更好的效果。

手术室无影灯安装施工法简谈手术无影灯是医院进行手术的必备照明设施,为使灯光能对准照射部位,经常要用较大的力量进行上推、下拉、扭转等操作,灯的受力关系比较复杂。

因此,它的安装质量如何,直接影响设备的安全使用及功能的发挥。

如何根据手术不同的建筑构造,高质量地完成无影灯的安装,使之能经长时间的使用不出现结构性的故障,应引起足够重视。

目前用作手术室建筑屋顶面的结构大致有两类:一类是屋面为现浇混凝土,且已在规定位置预埋了无影灯的安装构件,并已通过安全计算(即在建筑施工图纸中预先设计无影灯的安装),此类情况经校对图纸,了解现场施工情况后,如无疑问,可直接进行无影灯的安装。

另一类是屋顶面为其它形式构造,如屋顶面虽为现浇钢筋混凝土,但未预埋安装构件,或屋顶面为预制水泥空心盖板以及其它构造式,不适合直接安装无影灯的情况,这类情况在中小医院较为普遍,本文重点介绍这种情况下的施工法,供参考。

首先,施工人员在安装无影灯之前,要根据手术室的土建结构及室内的宽高尺寸,决定合理可靠的安装方案。

据了解,目前各地医院大都利用本身技术和资源情况进行施工,形式各种各样,安装水平及质量也各不相同。

如有在屋顶板上打孔,用膨胀螺栓直接固定无影灯安装构件,这种方法在屋顶为预制空心板或其它简易屋面的情况下不可采用,即使屋面为现浇钢筋混凝土结构,由于固定螺栓与无影灯的下垂重力一致,长期使用情况下,螺栓有可能松动脱落,可靠性不高。

对现浇钢筋混土屋面,也有采用对其进行局部水泥剥离,露出网状钢筋,然后在钢筋上焊接无影灯构件的方法。

这种方法的缺点,一是影响屋顶面的强度和美观,二是可靠性与施工质量关系极大,寻找覆盖在水泥下面的主钢筋比较麻烦,仰面施工难以保证质量等等。

本文推荐一种较合理的施工方式,即利用屋顶面两侧的水泥圈梁(或两侧的承重墙)架设水平横梁,然后在水平横梁下安装无影灯的方法。

这种方法的优点是可靠性高,安装施工方法简便,不破坏屋顶面原状,使用范围广,见安装示意图。

手术灯的安装和调试步骤手术灯是医疗设备中非常重要的一项，用于手术室内提供光照。

正确的安装和调试手术灯对于保证手术室内工作的顺利进行和医生操作的准确性至关重要。

本文将介绍手术灯的安装和调试步骤，确保其正常运行和准确的照明效果。

一、安装步骤1. 确定安装位置：手术灯的安装位置应根据手术室的实际情况和需要进行合理确定。

一般来说，手术灯应安装在手术台正上方，以确保手术区域的均匀光照。

2. 准备安装工具：安装手术灯前需要准备相应的工具，如螺丝刀、电钻等。

3. 固定支架：将手术灯的支架固定在安装位置上，使用电钻将支架螺丝牢固地固定在天花板或墙壁上。

4. 安装手术灯：将手术灯的灯头插入支架中，并旋紧螺丝，确保手术灯稳固地安装在支架上。

5. 连接电源：将手术灯的电源线接入电源插座，并确保电源连接稳定可靠。

二、调试步骤1. 打开电源开关：将手术灯的电源开关打开，但不要立即投射光线。

2. 调节灯头角度：根据手术台的位置和照明需求，适当调节手术灯的灯头角度。

一般来说，手术灯应使光线垂直照射手术区域。

3. 调节照度：手术灯的照度可根据手术室的具体需求进行调节。

使用手术灯的面板上的亮度调节开关，逐渐调整照度到医生需要的合适亮度。

4. 观察照明效果：在调节照度之后，观察手术区域的照明效果。

确保手术区域有足够明亮的光照，且不出现阴影或眩光等不良影响。

5. 调节色温和色彩指数：一些高端手术灯可调节色温和色彩指数，以提供更接近自然光的照明效果。

根据需要，适当调整手术灯的色温和色彩指数，使其符合医生和患者的视觉需求。

6. 检查灯体功能：完成以上步骤后，检查手术灯的其他功能，如灯体的可调节范围、灯头的旋转角度等。

确保手术灯的各项功能正常，无异常情况。

7. 关闭电源开关：在手术灯的调试和检查完成后，将电源开关关闭，切断手术灯的电源。

总结：手术灯的安装和调试步骤对于手术室的正常运作至关重要。

在进行安装时，需要合理选定安装位置，并使用适当的工具进行固定。

DOMELUX手术无影灯光源故障的维修、分析与改进目前，手术无影灯已被广泛应用在各个医院的手术室中，对手术的顺利进行具有相当重要的作用。

而无影灯又是手术室中故障率最高的设备，因此，本文主要介绍了手术室无影灯光源的三例故障维修思路与过程，并对其中一例故障进行了深入的分析和改进，得到了显著效果。

标签：手术无影灯；接触不良；散热；改进台湾TRIDENT DOMELUX双头双灯手术无影灯集合了多种先进的光学照明技术、电子技术及新材料技术，因此具有出色的聚焦效果、无影效果、深孔照射效果及冷光效果，能满足各种手术要求并为其开展提供出色的手术照明效果。

并且，其采用了自动灯泡监测与备用自动递补系统，保证光源全程供应，不会影响手术进行。

因此我院选择了该品牌的无影灯在手术室中使用。

1 故障处理1.1 故障一故障现象：护士反映，无论怎样调节调焦把手，无影灯光线都无法聚焦。

处理：将故障无影灯移至手术范围外，关闭无影灯电源，拧下三个旋转螺丝，取下手把组，戴上棉手套取下主灯泡进行观察，损坏的灯泡一般现象为灯丝变黑熔断。

若肉眼无法判断则需用万用表对灯泡阻值进行测量，150W/24V的无影灯灯泡的阻值约为3.84Ω，测量结果与之进行对比，若阻值远大于3.84Ω，则更换新的灯泡，再将手把组件装回，点亮无影灯。

1.2故障二处理：取下灯泡，用万用表测量两个灯泡阻值均正常。

随后测量灯座到输入端金属杆的通断情况，发现主、副灯座正极到金属杆都是通的，负极到金属杆有时通有时不通。

观察手把组电路板上各个焊点未见明显异常，再观察见手把组上面三个标有Main 、Sub 和Com的插头，它们分别对应主灯灯座正极、副灯灯座正极和主、副灯灯座的负极，为灯泡提供22.5 - 22.8 V之间的工作电压，也未见异常。

厂家在设计时为了保证这三个插头与灯头连接线的接插可靠，将插簧与导线连接用焊锡焊在了一起。

检查见在Com插头上的插簧与导线的焊锡因接触不良发热而脱焊，导致线路接触不良，从而引发了上述故障。

手术无影灯使用说明书手术无影灯使用说明书一、警告手术无影灯在安装施工中有严格要求，请用户仔细阅读产品说明书的相关内容。

1、请勿乱划、敲击灯面玻璃。

2、更换灯泡时，请关闭电源，并确认灯泡后再更换，以免烫伤。

3、因灯头内某些部位的工作温度超过75?，所以导线采用氟塑料耐高温电线，工作温度可达200?。

4、如果灯头内的吸热玻璃破碎、拆除或两个灯头同时照射到同一手术区域温升有时可能超过标准要求，患者的手术部位有可能存在过热危险，请用户在使用时加以注意。

5、手术无影灯悬吊式设备，请经常检查紧固件是否松动，防止发生事故。

6、未经本公司认可的人员，请勿随意初阶、改装手术无影灯，以免导致安全方面的危险。

7、手术无影灯正常安全使用期为十年，过期必须强制性报废。

设备上的图形符号解释1TOPLITE-G系列手术无影灯能消除手术中的阴影，适用于医疗单位作手术照明之用。

灯头部位用于照明;平衡部位用于悬挂灯头，并使灯头在活动范围内保持平衡和任意定位;旋转臂部位用于悬挂灯头和平衡臂，并使灯头和平衡臂在活动范围内任意移动和定位;电气控制部位用于控制灯头的照度、灯泡自动切换、灯泡损毁报警。

二、规格型号TOPLITE-G系列手术无影灯的规格型号分为;TOPLITE-G7070手术无影灯TOPLITE-G7060手术无影灯TOPLITE-G6060手术无影灯TOPLITE-G7000手术无影灯TOPLITE-G6000手术无影灯三、安装调试 (见安装示意图)21、将固定板调整水平后完全固定在预埋件上(禁止使用膨胀螺栓安装固定板)。

(图1)2、将旋转臂用4组安装螺栓牢固联接在固定板上，并将旋转臂外侧的红、绿电线剥线10mm.(图2)3、将弹簧一端的红、绿电线剥线10mm，用接线帽将弹簧臂上的红、绿电线与旋转臂外侧的红、绿电线对应连接，将弹簧臂用3个M5×10的螺钉固定在旋转臂外侧。

(图3)4、将装饰圈穿过弹簧臂，悬挂在旋转臂横梁上。

手术无影灯的使用流程简介手术无影灯是医疗器械中常见的一种设备，用于提供手术室内的高亮度、无影像的照明。

它广泛应用于各种手术中，为医生提供清晰明亮的光线，以确保手术过程的安全和顺利进行。

本文将介绍手术无影灯的使用流程，帮助医务人员正确、高效地操作。

使用流程1. 准备阶段•检查手术无影灯的工作状态，确认灯光是否正常、支架是否稳定等；•根据手术情况，调整手术无影灯的位置和角度，确保能够覆盖手术区域；•确保手术无影灯的供电线路正常，没有断开或松动的现象。

2. 打开手术无影灯•打开手术室内的电源开关，确保手术室供电正常；•按下手术无影灯的开关，灯光开始亮起；•根据需要，调整灯光的亮度和色温，以使手术区域明亮且舒适。

3. 灯光调整•使用手术无影灯的手柄或控制面板上的按钮进行灯光的调整；•调整手术无影灯的焦距，确保手术区域有足够的光亮；•根据手术区域的不同部位，调整手术无影灯的灯光形状，如聚光、扩散等。

4. 操作注意事项•确保手术无影灯的光线不会直接照射到患者的眼睛，以免造成不适；•定期检查手术无影灯的灯泡和光源，确保其正常工作并及时更换；•在手术过程中，保持手术无影灯的稳定性，避免灯光晃动或脱落。

5. 关闭手术无影灯•手术结束后，按下手术无影灯的关闭开关，使灯光逐渐熄灭；•关闭手术室内的电源开关，断开手术无影灯的供电。

总结手术无影灯的使用流程包括准备阶段、打开手术无影灯、灯光调整、操作注意事项和关闭手术无影灯等步骤。

正确、高效地使用手术无影灯，有助于提高手术过程的安全性和效率，为医疗工作提供良好的照明环境。

在实际操作中，医务人员需要熟悉手术无影灯的使用方法，并遵循操作规范，以确保手术顺利进行。

以上是手术无影灯使用流程的简要介绍，希望对医务人员有所帮助。

手术无影灯招标技术方案服务方案手术无影灯是医院手术室中不可或缺的设备，它能够提供高亮度的照明，让医生在手术过程中获得清晰、准确的视野。

然而，为了确保手术无影灯能够正常运行并满足医疗需求，医院需要通过招标来选择适合的技术方案和服务方案。

本文将就手术无影灯招标的技术方案和服务方案进行深入探讨，并分享我对此的观点和理解。

一、手术无影灯招标技术方案1. 光源技术方案手术无影灯的光源是其核心部件，不同的光源技术会对照明效果和使用寿命产生直接影响。

常见的光源技术包括传统的卤素灯和新型的LED灯。

卤素灯具有成熟的技术和较低的成本，但其寿命相对较短，能耗较高。

相比之下，LED灯具有更长的寿命、更低的能耗和更好的可调节性能，但价格相对较高。

在招标时，应根据医院的具体需求和预算情况选择合适的光源技术方案。

2. 照明性能方案手术无影灯的照明性能直接关系到手术过程中医生的视野清晰度和准确度。

在招标时，应关注以下几个方面的指标：- 照明强度：手术无影灯应能提供足够的照明强度，以确保手术区域充分照亮。

- 均匀度：手术无影灯的照明应达到均匀度要求，避免产生过于明亮或阴暗的区域。

- 色温调节：手术无影灯应具备调节色温的功能，以满足不同手术需求和医生的个人偏好。

- 显色性：手术无影灯应具备良好的显色性能，确保医生在手术过程中能够准确分辨组织结构和血液情况。

3. 操作控制方案手术无影灯的操作控制方案应简便易用且符合人体工程学原理，以方便医生在手术过程中进行灯光调节。

常见的操作控制方案包括面板式、手柄式和无线遥控式。

在招标时，应考虑到医生对操作方式的习惯和个人需求，选择合适的操作控制方案。

二、手术无影灯招标服务方案1. 安装调试服务手术无影灯的安装调试是一个复杂且关键的环节，医院需要与供应商协作，确保设备能够正常投入使用。

在招标时，供应商应提供安装调试服务，确保设备能够按照要求进行安装，并进行功能和性能的调试测试。

2. 售后服务手术无影灯的售后服务对于设备的正常使用和维护至关重要。

无影灯的使用：图1.手术间门旁有两个开关，一个为大灯开关，一个为无影灯开关。

两个开关需同时打开。

手术时，1.根据手术需要调节亮度，每次手术完毕，按亮度按钮调至最暗，以备下次调节。

2.转动手柄，调节光斑大小和聚集深度，使其达到最佳照明状态.
3.发现报警红色指示灯闪烁时，请在手术完毕后及时更换灯
泡。

图2.调光系统：有开关按钮，调节亮度按钮。

图3.灯头：手柄调节光斑大小和聚集深度。

图4。

手柄套可取下消毒，只需按手柄套上方的按钮，即可取下，安装手柄套时对准按钮，并听到“嗒”一声即为锁住。
