4手术无影灯剖析

手术无影灯的维护和保养
（1）定期检查无影灯各连接部位的连接状况，防止无影灯各部件松动而发生意外。

（2）手术完毕后，必须切断网电源（通过用户在墙上安装的电源双路切断开关切断网电源）。

（3）手术无影灯灯泡报警后，需及时更换新的灯泡，更换灯泡时，必须先切断电源，待灯泡冷却后才能更换。

（4）只有当旋转体、平衡器、灯头安装完毕后，才能拧下安装限位块的螺钉，卸下限位块，此时灯头能够上下移动。

要卸灯头时，应及时用螺钉正确紧定安装限位块后，才能卸下灯头以保证安全。

（5）当滤光玻璃损坏，应及时通知维修人员修复。

否则可能引起肌体组织烧伤。

（6）灯头上灯面板应用玻璃清洁剂擦净，拉手、消毒手柄、灯面板不得用有机溶剂擦洗。

（7）平衡力的调整：先卸下平衡器近灯头端的塑料罩，找到平衡器管子内的圆螺母，用专用调节杆调节灯头上下移动力，使灯头上下移动力基本一致。

（8）阻尼的调整：灯体绕主轴的转动阻尼的调整，应用一字螺丝刀调整，顺时针旋加力。

手术灯无影灯物理原理手术灯是医院手术室中必不可少的设备之一，其主要作用是提供充足明亮的光源，为医生的手术操作提供可靠的照明条件。

而手术灯中的无影灯又是非常重要的一部分，其所采用的物理原理决定了手术过程中对照明需求的高度要求。

手术灯中的无影灯采用的是负压照明原理，即在手术台的上方悬挂一个高速旋转的灯具，通过在灯具内部创建一定的负压，将周围的空气吸入灯具内部，并使其流过灯具中心的小孔，形成一束强光。

由于内部的空气流动非常迅速，几乎不在灯具周围形成气流扰动，因此也可以保证医生和手术人员手部、身体的影子不会掉入切口内，从而保证手术安全。

在实际应用过程中，无影灯的光束也需要具备一些其他特点，以满足手术对照明的特殊需求。

首先，手术灯的光束需要具备一定的颜色温度和色彩还原性，以确保术者在手术过程中能够清晰地辨别出各种生物组织和器官的颜色和形状，从而更好地判断其病变情况和操作位置。

同时，在手术过程中，由于术者和手术室内部会出现大量的灰尘和污渍，因此无影灯的灯具表面也需要具备自洁功能，以保证光束的清晰度和明亮度。

现代的无影灯中，常常采用特殊的表面处理技术或表面涂层，使其具有高度的抗菌性和抗污染性。

除了以上基本的物理原理外，无影灯在实际应用中也会结合其他技术进行改进。

例如，在手术室内使用多种不同角度和颜色的光进行照明，可以更好地显示出不同组织和器官的特征；同时，采用先进的智能控制技术，可以根据手术房间内的气压、温度和湿度等因素，自动调整灯具的角度和光强度，使其更加适应手术过程的需求。

总之，手术灯中的无影灯采用的是负压照明原理，以实现在手术过程中高质量的照明和保证手术安全。

同时，其在应用过程中也结合了其他技术的改进和创新，以满足不同手术对照明质量和功能的高度要求。

2024年手术无影灯市场规模分析1. 引言手术无影灯是医疗设备中常见的一种，广泛应用于手术室的照明需求。

随着医疗技术的不断提升，手术无影灯的市场需求也在不断增加。

本文将对手术无影灯市场规模进行深入分析，并探讨其发展趋势。

2. 手术无影灯市场规模手术无影灯市场规模是指在特定时间段内，手术无影灯销售额的总和。

根据市场研究数据，手术无影灯市场规模呈现稳步增长的趋势。

以下是对手术无影灯市场规模的具体分析。

2.1 市场规模历史数据根据历史数据统计，手术无影灯市场规模呈现逐年增长的趋势。

在过去五年中，市场规模年均增长率达到10%。

这主要得益于医疗技术的进步以及手术无影灯在手术室中的广泛应用。

2.2 市场规模预测根据市场分析和趋势预测，未来几年内，手术无影灯市场规模仍将保持较快的增长。

这主要受以下几方面因素的影响：•医疗行业的发展和改善，在手术室照明方面的需求将不断增加。

•手术无影灯技术的不断创新，使其在手术室中的应用更加广泛。

•市场竞争激烈，各厂商将继续加大推广和宣传力度，以扩大市场份额。

2.3 市场规模分布手术无影灯市场规模的分布不均衡，主要集中在发达国家和地区。

北美地区以及欧洲地区是手术无影灯市场规模最大的地区，占据全球市场份额的近一半。

亚太地区也是一个重要的市场，预计在未来几年内会有更快的增长。

3. 手术无影灯市场发展趋势分析除了市场规模的增长，手术无影灯市场还存在一些发展趋势。

以下是对手术无影灯市场发展趋势的分析。

3.1 新技术的应用随着医疗技术的发展，手术无影灯也继续创新和改进。

新技术的应用使得手术无影灯的质量和性能得到了提高。

例如，LED照明技术的应用使得手术无影灯更节能、寿命更长、照明效果更好。

3.2 环保和节能要求在全球环境保护意识不断提高的背景下，手术无影灯市场也面临着环保和节能要求的挑战。

厂商需要不断改进产品，减少能源消耗和环境污染，以满足市场需求。

3.3 服务和售后保障手术无影灯是医疗设备，在使用过程中存在一定的风险。

无影灯-手术无影灯-LED观片灯故障排除方法引言无影灯，作为手术室中不可或缺的设备，主要用于照亮手术部位，使医生能够清晰地看到手术部位。

在手术过程中，无影灯是医生的眼睛，也是手术室中必不可少的一部分。

在接下来的文章中，我们将介绍LED观片灯的故障排除方法。

LED观片灯的基本构成及原理LED观片灯由上下两个部分组成，上部分是光源，光源一般采用LED光源，下部分则是观片平台，是用于放置X光片或其他类型的医学图像。

LED光源发出的光经过腔体镜面反射且经过特殊光路设计的梳状滤光片分配到整个观片平面上。

其主要优势在于高亮度、高集区、超低能耗、长寿命、无汞、无紫外线和远红外等有害成分等。

同时，LED光源的显色性也非常出色，可以让医生更加清晰地看到X光片、CT等图像。

LED观片灯的故障排除方法LED观片灯是医疗设备中的高档产品，常见的故障有以下几种：1. 观片灯故障当观片灯无法点亮时，首先排查是否电源插头是否插好，如果插好，可确认是否观片灯故障。

解决方法：更换故障的观片灯。

2. LED光源故障LED光源故障可能会导致光线变弱甚至完全失灵。

如果LED光源故障，可以通过以下方法进行排查。

•检查电源线路是否连接正确，是否有松动或短路等现象。

•检查光源是否正常发光，如果未发光，则存在故障。

解决方法：更换故障的LED光源。

3. 梳状滤光片故障梳状滤光片故障可能会导致场分布不均、暗斑、色斑等现象。

解决方法：更换故障的梳状滤光片。

4. 光学元件故障如果光学元件故障，可能会导致影像变形、发虚、歪、斑点、色差等现象。

解决方法：更换故障的光学元件。

5. 控制器故障如果控制器故障，LED观片灯将无法受到有效的控制。

解决方法：更换故障的控制器。

结论LED观片灯是医疗设备中的高档产品，它的使用需要一定的技术和维护知识。

在使用LED观片灯时，要注意设备的安全运行，并及时对故障进行排查解决，确保设备的正常运行和安全性。

对于无法自行排解的故障，应及时联系厂家进行维修。

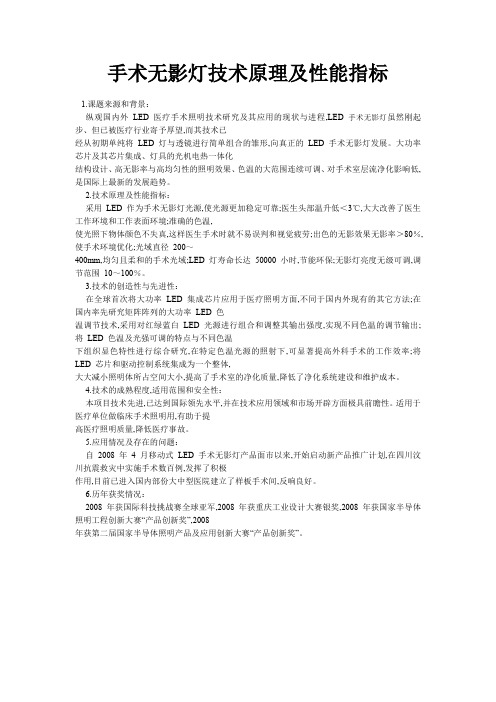

手术无影灯技术原理及性能指标1.课题来源和背景：纵观国内外LED 医疗手术照明技术研究及其应用的现状与进程,LED 手术无影灯虽然刚起步、但已被医疗行业寄予厚望,而其技术已经从初期单纯将LED 灯与透镜进行简单组合的雏形,向真正的LED 手术无影灯发展。

大功率芯片及其芯片集成、灯具的光机电热一体化结构设计、高无影率与高均匀性的照明效果、色温的大范围连续可调、对手术室层流净化影响低,是国际上最新的发展趋势。

2.技术原理及性能指标：采用LED 作为手术无影灯光源,使光源更加稳定可靠;医生头部温升低＜3℃,大大改善了医生工作环境和工作表面环境;准确的色温,使光照下物体颜色不失真,这样医生手术时就不易误判和视觉疲劳;出色的无影效果无影率＞80％,使手术环境优化;光域直径200～400mm,均匀且柔和的手术光域;LED 灯寿命长达50000 小时,节能环保;无影灯亮度无级可调,调节范围10～100％。

3.技术的创造性与先进性：在全球首次将大功率LED 集成芯片应用于医疗照明方面,不同于国内外现有的其它方法;在国内率先研究矩阵阵列的大功率LED 色温调节技术,采用对红绿蓝白LED 光源进行组合和调整其输出强度,实现不同色温的调节输出;将LED 色温及光强可调的特点与不同色温下组织显色特性进行综合研究,在特定色温光源的照射下,可显著提高外科手术的工作效率;将LED 芯片和驱动控制系统集成为一个整体,大大减小照明体所占空间大小,提高了手术室的净化质量,降低了净化系统建设和维护成本。

4.技术的成熟程度,适用范围和安全性：本项目技术先进,已达到国际领先水平,并在技术应用领域和市场开辟方面极具前瞻性。

适用于医疗单位做临床手术照明用,有助于提高医疗照明质量,降低医疗事故。

5.应用情况及存在的问题：自2008 年4 月移动式LED 手术无影灯产品面市以来,开始启动新产品推广计划,在四川汶川抗震救灾中实施手术数百例,发挥了积极作用,目前已进入国内部份大中型医院建立了样板手术间,反响良好。

手术室无影灯原理
手术室无影灯是一种特殊设计的可调节照明设备，被广泛应用于手术室和其他医疗环境中。

它被称为"无影"灯是因为它能够
提供均匀、明亮而不产生阴影的照明效果，使医生在手术过程中能够清晰地看到手术区域。

无影灯的工作原理基于光线的折射现象和反射原理。

它由多个灯泡组成，每个灯泡都有一个独立的反射器。

这些反射器通过特殊的设计，可以将灯光聚焦到手术区域，使得光线经过切割，达到无影化的效果。

在无影灯中，灯泡周围通常有一层特殊的过滤器，用来减少灯光产生的热量和紫外线的辐射。

通过这些过滤器，无影灯能够提供冷光源，不会给手术者和病人带来不适或伤害。

此外，无影灯还配备了可调节的灯光亮度和颜色温度的功能。

医生可以根据手术的不同需求，使用不同的亮度和颜色来提高手术区域的可见度和对比度。

总的来说，手术室无影灯通过反射器、过滤器和可调光功能，使得手术区域得到均匀、明亮、不产生阴影的照明效果。

这种特殊设计的灯具在手术过程中起到了重要的作用，为医生提供了良好的视野，保障手术的安全和成功。

DOMELUX手术无影灯光源故障的维修、分析与改进目前，手术无影灯已被广泛应用在各个医院的手术室中，对手术的顺利进行具有相当重要的作用。

而无影灯又是手术室中故障率最高的设备，因此，本文主要介绍了手术室无影灯光源的三例故障维修思路与过程，并对其中一例故障进行了深入的分析和改进，得到了显著效果。

标签：手术无影灯；接触不良；散热；改进台湾TRIDENT DOMELUX双头双灯手术无影灯集合了多种先进的光学照明技术、电子技术及新材料技术，因此具有出色的聚焦效果、无影效果、深孔照射效果及冷光效果，能满足各种手术要求并为其开展提供出色的手术照明效果。

并且，其采用了自动灯泡监测与备用自动递补系统，保证光源全程供应，不会影响手术进行。

因此我院选择了该品牌的无影灯在手术室中使用。

1 故障处理1.1 故障一故障现象：护士反映，无论怎样调节调焦把手，无影灯光线都无法聚焦。

处理：将故障无影灯移至手术范围外，关闭无影灯电源，拧下三个旋转螺丝，取下手把组，戴上棉手套取下主灯泡进行观察，损坏的灯泡一般现象为灯丝变黑熔断。

若肉眼无法判断则需用万用表对灯泡阻值进行测量，150W/24V的无影灯灯泡的阻值约为3.84Ω，测量结果与之进行对比，若阻值远大于3.84Ω，则更换新的灯泡，再将手把组件装回，点亮无影灯。

1.2故障二处理：取下灯泡，用万用表测量两个灯泡阻值均正常。

随后测量灯座到输入端金属杆的通断情况，发现主、副灯座正极到金属杆都是通的，负极到金属杆有时通有时不通。

观察手把组电路板上各个焊点未见明显异常，再观察见手把组上面三个标有Main 、Sub 和Com的插头，它们分别对应主灯灯座正极、副灯灯座正极和主、副灯灯座的负极，为灯泡提供22.5 - 22.8 V之间的工作电压，也未见异常。

厂家在设计时为了保证这三个插头与灯头连接线的接插可靠，将插簧与导线连接用焊锡焊在了一起。

检查见在Com插头上的插簧与导线的焊锡因接触不良发热而脱焊，导致线路接触不良，从而引发了上述故障。

无影灯：LED无影灯的优点无影灯，是医疗领域中一种非常重要的设备，用于手术中的照明。

随着科技的不断进步，现在普遍的无影灯使用LED光源。

下面，我们就来探讨一下LED无影灯的优点。

1. 明亮度高LED无影灯使用的是LED光源，相比于传统的灯泡光源，LED光源的亮度更高，也更加清晰明亮。

这对于医生在手术过程中观察患者的状况，有非常大的帮助。

2. 节能环保LED光源是一种典型的节能环保产品，相比传统的灯泡光源，它的能耗更低，而且寿命更长。

这不仅可以让医院节省能源成本，也可以减少能源的浪费，达到节能环保的目的。

3. 色温可调节LED无影灯的另一个优点是，它的色温可以进行调节。

不同的手术需要不同的光源色温，调节灯具的色温可以更好地满足医生的需求。

比如，低色温的光源有利于放松患者，而高色温的光源则更利于医生进行手术。

4. 光线稳定LED光源的稳定性也是无影灯的一个重要优点。

传统的灯泡光源在长时间使用过程中，光线会逐渐变暗，这会影响到医生的手术效果。

而LED光源的光线稳定性更高，经过长时间使用后，光线依然能够保持清晰明亮。

5. 无红外和紫外辐射LED光源不仅仅节能环保，还有一个非常重要的优点，就是它不会产生红外和紫外辐射。

这对于医生和患者来说，都是非常有益的。

因为长时间的红外和紫外辐射将会对人体健康产生负面的影响。

6. 安全性能高LED无影灯在安全性能上也有很高的表现。

传统的灯泡光源容易在运输和使用过程中损坏，而LED光源不仅坚固耐用，而且具有较好的防水、防尘等性能。

这些都能保证医生使用的过程中安全无虞。

7. 医院信息化发展的必备设备如今，医院信息化建设越来越普遍。

无影灯的信息化管理也成为了医院信息化进程中的必备组成部分。

而LED无影灯不仅节能环保，而且通过信息化管理，更能为医院带来更高的效率。

作为医疗领域中的一种关键设备，无影灯的使用对于医生和患者来说都是非常重要的。

而LED无影灯的优点，如明亮度高、节能环保、色温可调节、光线稳定、无红外和紫外辐射、安全性能高和医院信息化发展的必备设备等等，使其成为医院中不可或缺的一部分。

浅谈手术无影灯无影灯是手术室基本设备之一，手术离不开它的照明支持。

每每转动无影灯时对它的了解又有多少？让我们从无影灯的基本知识、使用调节和维护方面共同学习，提升认识和掌握水平，以助于我们更科学合理的使用无影灯。

一、手术无影灯概述1.无影灯：用于手术部位照明，为切口和体腔中的人体组织和器官提供亮度高、色温佳、无影、聚焦好的照明设备。

2.无影灯真的能消除影子吗？正常情况下，光线照射在不透明的东西上时，就会产生影子，中间影子最深的地方叫做本影，四周逐渐变浅的部分叫半影。

无影灯圆形灯盘内装有向各个方向照射的灯光，增大了发光源面积，使得本影变淡，半影也淡得看不见，达到无影效果，以使手术能顺利进行。

3.手术室无影灯应具备的特点：①无影、冷光，多反射系统设计，确保手术区无影；有冷光源过滤器和冷光反射镜，最大限度的减少热辐射。

②结构轻巧且调节范围广，稳定性好，并有可拆卸的调节灯柄，方便术者随意调节；通过调节灯柄及中央控制面板调整手术所需照明。

③灯的外形设计符合层流净化手术室要求，最好为多头镂空灯确保手术间的净化空气能顺利进行对流循环，使手术区域保持无菌状态。

④光线色彩逼真，接近自然光，使人容易辨别出组织的最细微差异，同时减少手术人员的眼睛疲劳.⑤预留中央摄像系统，以供教学、科研及管理使用。

4. 无影灯的分类：①按光源类型分为卤素灯，LED灯。

卤素灯的发光原理是电-热-光的能量转换，即电通过灯丝发热后，再产生光，这种发光方式效率低，且温度高。

LED灯为冷光源，是直接的电-光转换，能耗小，属于低温灯。

②从外形设计上可分为吊顶无影灯，壁挂无影灯，移动无影灯，头灯等。

③从功能需求上可分为单头，多头，双母无影灯，母子灯，双子灯，检查灯以及兼有摄像功能和多臂含显示器挂架等。

5. 双头灯已成为大多数医院手术室的首选：一个灯头作为主灯，提供主要照明;另一个灯头作为辅灯，提供辅助照明，弥补主灯照明盲区，另外，当主灯发生问题时，也可以第一时间提供备用照明。
