手术无影灯安装须知

吊式系列手术无影灯安装前的基础准备我厂生产的每台手术无影灯都配有一块相对应的安装固定板供安装使用，用户在安装手术无影灯前必须先要将安装固定板牢固地固定在手术室内手术床的正上方，高度在3米，固定板必须能承受500公斤以上的重量，而且要有很好的刚度，不能有晃动。

为了确保无影灯的安全使用和无影灯的正常工作，我们推荐几种安装固定板的固定方法和净化手术室无影灯的安装构思供用户参考。

一．固定在水泥楼板底面的安装基础：1．在楼板施工时，预留螺栓，具体的结构见图一。

2．基础需在楼板顶上钻通孔，承载板（用户自备）与安装固定板（可由厂方先提供）用M12螺栓对穿联接，螺母拧紧后就可安装手术无影灯。

（见图二）3．固定在水泥横梁上的安装基础安装在水泥横梁上的夹板（厚10mm）可用M12的4棵螺栓对穿联接；或可用M16膨胀螺钉替代，数量不少于8个，相对孔距不大于150mm。

这种固定方法我们称它为抱梁式。

（见图三）4．固定在工字钢上的安装基础，用两根工字钢埋入墙洞里用混凝土浇固，埋入墙的深度不小于150毫米。

在装灯的位置焊接承载板，承载板上留有四个连接安装固定板的孔，具体结构、尺寸见图四。

所有用于安装手术无影灯的楼板、横梁等混凝土标号都必须大于150号。

二．安装固定板的种类安装固定板是固定手术无影灯的，无影灯将直接安装在此固定板上，安装固定板的位置及在手术室的高度，直接决定了手术无影灯的位置和高度。

本厂的每台吊式手术灯都配有一块相对应的安装固定板供安装无影灯使用，如用户需要可先期发运。

（见图五、图六、图七）三．接长架的配置无影灯在工作时，灯面离手术照面1米是无影灯使用的最佳状态，为使无影灯在手术时能发挥最佳效果，因此吊灯基础与地面的距离应在2.9～3.2米之间，高于3.2米必须做接长架。

接长架应有足够的刚度，防止灯体晃动。

接长架的作用时降低无影灯的安装高度。

接长架的焊接一定要牢固。

当接长架的高度超过1米时，必须增加接长架的加强斜拉杆，以增加接长架的刚性。

七步骤手术无影灯的调试安装调试
手术无影灯的调试安装调试通常包括以下几项：
(1)机械安装检查：查看有无机械安装纰漏，有无少装螺钉或者螺钉不紧．卡簧有无卡好，各项装饰盖板是否已经盖好。

(2)电路检查：首先检查系统是否有短路或者断路。

若一切正常，可进行通电测试，此时应检查无影灯外部电源是否稳定。

变压器输出电压是否过高或过低。

(3)平衡臂调节：查看平衡臂与灯头是否匹配，是否还需要调节平衡臂的受力，是否需要调节平衡臂的角度加需要可通过灯臂的调节方法进行调节。

通常调节灯臂的螺钉在灯臂的两头，但不同厂家稍有不同，可仔细观察。

(4)关节灵活度调节：主要是调节关节的阻尼螺钉，标准规定阻尼调节的松紧程度是在任何位置推动或者旋转关节的力接近于20N或者5Nm。

(5)关节限位开关的调节和松启：为了便于无影灯的安装和运输，大多数无影灯产品在其关键部分如关节等都设置锁死开关或者限位开关．现在均可打开。

(6)检查照射距离及深度：大多数无影灯的照射距离在70-140cm或者60—130cm．即无影灯在这段距离内效果最好。

(7)检查照度及色温：照度和色温其实是一个近似的观念。

都是为描述无影灯的照射强度。

通常我们认为最理想的无影灯就是光线与太阳光近似．即在4400-4600K左右。

上述几项调节、检查合格后手术灯即可投入使用。

无影灯操作规范
一、操作目的
确保最佳手术照明效果，正确维护无
影灯。

二、评估要点
操作环境是否符合要求，无影灯清洁无
污迹。

三、操作要点
1、洗手，戴
口罩。

2、湿拭清洁无影灯。

3、检查无影灯调节杆及其关节是否灵活，有无飘移。

4、将无影灯按手术类别对准手术区，主灯置于切口上部，副灯置于切口下部。

5、洗手并擦干。

6、检查无影灯照明调节开关并调节至最低亮度。

7、打开无影灯电源开关，检查无影灯是否完好并聚光。

8、关无影灯。

9、手术开始，打开无影灯电源开关。

10、视手术野轻微移动无影灯，将灯光对准手术野（有无菌灯柄自
调）。

11、根据手术要求和医生需求调节灯光亮度。

12、手术中注意观察，随手术需要及时调节灯光（有无菌灯柄自
调）。

13、手术结束，将无影灯照明度调节开关调至最低亮度。

14、关无影灯电源开关。

15、湿拭清洁无影灯。

16、将无影灯移至层流通风口以外，或将无影灯竖立，以免阻挡层流通风效果。

17、洗手。

18、操作速度：完成时间限 3 分钟以内。

四、注意事项
1、严格按操作程序
执行。

2、湿拭清洁无影灯时，注意灯罩上勿留水渍。

3、调节灯光时先与手术医生沟通，医生正在进行关键操作时不可调节无影灯。

4、调节灯光时注意保护无菌区域。

手术灯的安装和调试步骤手术灯是医疗设备中非常重要的一项，用于手术室内提供光照。

正确的安装和调试手术灯对于保证手术室内工作的顺利进行和医生操作的准确性至关重要。

本文将介绍手术灯的安装和调试步骤，确保其正常运行和准确的照明效果。

一、安装步骤1. 确定安装位置：手术灯的安装位置应根据手术室的实际情况和需要进行合理确定。

一般来说，手术灯应安装在手术台正上方，以确保手术区域的均匀光照。

2. 准备安装工具：安装手术灯前需要准备相应的工具，如螺丝刀、电钻等。

3. 固定支架：将手术灯的支架固定在安装位置上，使用电钻将支架螺丝牢固地固定在天花板或墙壁上。

4. 安装手术灯：将手术灯的灯头插入支架中，并旋紧螺丝，确保手术灯稳固地安装在支架上。

5. 连接电源：将手术灯的电源线接入电源插座，并确保电源连接稳定可靠。

二、调试步骤1. 打开电源开关：将手术灯的电源开关打开，但不要立即投射光线。

2. 调节灯头角度：根据手术台的位置和照明需求，适当调节手术灯的灯头角度。

一般来说，手术灯应使光线垂直照射手术区域。

3. 调节照度：手术灯的照度可根据手术室的具体需求进行调节。

使用手术灯的面板上的亮度调节开关，逐渐调整照度到医生需要的合适亮度。

4. 观察照明效果：在调节照度之后，观察手术区域的照明效果。

确保手术区域有足够明亮的光照，且不出现阴影或眩光等不良影响。

5. 调节色温和色彩指数：一些高端手术灯可调节色温和色彩指数，以提供更接近自然光的照明效果。

根据需要，适当调整手术灯的色温和色彩指数，使其符合医生和患者的视觉需求。

6. 检查灯体功能：完成以上步骤后，检查手术灯的其他功能，如灯体的可调节范围、灯头的旋转角度等。

确保手术灯的各项功能正常，无异常情况。

7. 关闭电源开关：在手术灯的调试和检查完成后，将电源开关关闭，切断手术灯的电源。

总结：手术灯的安装和调试步骤对于手术室的正常运作至关重要。

在进行安装时，需要合理选定安装位置，并使用适当的工具进行固定。

无影灯的使用流程1. 简介无影灯（Shadowless Lamp）是一种常用于医疗、手术和检查的照明设备，旨在提供明亮、均匀的光线，以帮助医生和医护人员更好地进行操作和观察。

本文将介绍无影灯的基本使用流程。

2. 准备工作在使用无影灯之前，请确保完成以下准备工作：•检查无影灯的电源及灯泡是否正常工作，如有问题请及时更换或修复。

•确保无影灯所需的支架或固定装置已经安装妥当，并且灯光可以调节方向和角度。

•检查无影灯周围是否有遮挡物或障碍物，需要保证无妨碍操作和观察。

3. 使用流程以下是使用无影灯的基本流程：3.1 打开无影灯1.确保无影灯电源已经连接，打开电源开关。

2.观察灯泡是否亮起，确保无影灯正常工作。

3.根据需要，调节无影灯的亮度和色温，以适应当前的操作和观察需求。

3.2 调整无影灯位置和角度1.根据操作区域的需要，调整无影灯的位置和角度。

2.确保无影灯的光线可以直接照射到需要操作和观察的区域。

3.适当调整无影灯的亮度和色温，以提供最佳的照明效果。

3.3 使用无影灯进行操作和观察1.在无影灯照射下，进行需要的操作或观察。

2.根据实际需要，灵活调整无影灯的亮度和角度，以确保获得清晰、明亮的视野。

3.在操作或观察过程中，注意观察照明区域是否均匀，是否存在阴影或干扰。

3.4 关闭无影灯1.操作或观察结束后，将无影灯的亮度调至最低，以减少耀光和能源消耗。

2.关闭无影灯的电源开关，断开电源连接。

4. 注意事项使用无影灯时需要注意以下事项：•长时间操作或观察时，应避免无影灯的过度照射，以免对受检区域造成热伤害。

•定期检查并清洁无影灯的灯泡和灯罩，保持其良好的照明效果。

•在操作或观察过程中，注意观察区域的光照是否满足需求，必要时进行适当调整。

5. 结论无影灯是医疗场所中常用的照明设备，通过提供明亮、均匀的光线，帮助医生和医护人员更好地进行操作和观察。

使用无影灯的流程主要包括打开灯光、调节位置和角度、操作和观察，并在使用结束后关闭电源。

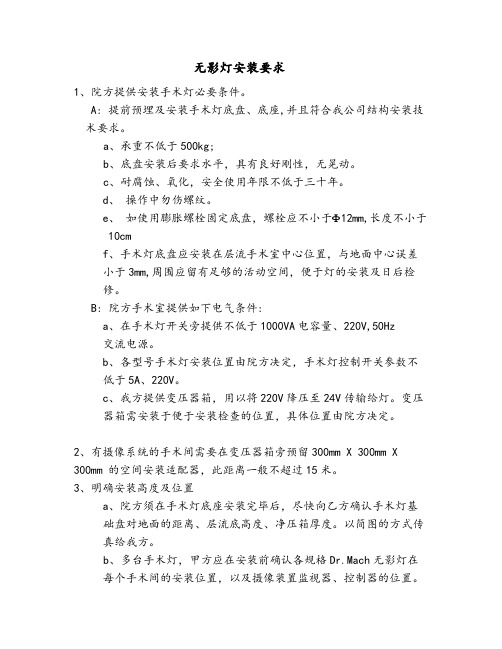

无影灯安装要求1、院方提供安装手术灯必要条件。

A: 提前预埋及安装手术灯底盘、底座,并且符合我公司结构安装技术要求。

a、承重不低于500kg;b、底盘安装后要求水平，具有良好刚性，无晃动。

c、耐腐蚀、氧化，安全使用年限不低于三十年。

d、操作中勿伤螺纹。

e、如使用膨胀螺栓固定底盘，螺栓应不小于 12mm,长度不小于10cmf、手术灯底盘应安装在层流手术室中心位置，与地面中心误差小于3mm,周围应留有足够的活动空间，便于灯的安装及日后检修。

B: 院方手术室提供如下电气条件:a、在手术灯开关旁提供不低于1000VA电容量、220V,50Hz交流电源。

b、各型号手术灯安装位置由院方决定，手术灯控制开关参数不低于5A、220V。

c、我方提供变压器箱，用以将220V降压至24V传输给灯。

变压器箱需安装于便于安装检查的位置，具体位置由院方决定。

2、有摄像系统的手术间需要在变压器箱旁预留300mm X 300mm X300mm 的空间安装适配器，此距离一般不超过15米。

3、明确安装高度及位置a、院方须在手术灯底座安装完毕后，尽快向乙方确认手术灯基础盘对地面的距离、层流底高度、净压箱厚度。

以简图的方式传真给我方。

b、多台手术灯，甲方应在安装前确认各规格Dr.Mach无影灯在每个手术间的安装位置，以及摄像装置监视器、控制器的位置。

4、院方须在乙方人员去安装前将所有货物存放在安全、便于提取的位置。

5、院方负责协调我方与其它安装公司关系，保障我方正常施工。

6、Dr.Mach手术灯安装期间，院方须安排技术人员协调安装。

工程完结后，派使用方参加使用培训，确保正确使用及小故障维修。

7、安装完结后，院方安排验收。

有关技术标准，按部颁标准。

北京威利山谷蓝电子产品维修服务有限责任公司。

手术无影灯操作规程
【特点】
(1)无影、冷光、多反射系统设计，确保手术区域无影；有冷光源过滤器和冷光反射镜，最大限度地减少热辐射。

(2)灯的外形设计符合层流净化手术室要求，确保手术间的净化空气能顺利地进行对流循环，使手术区域保持无菌状态。

(3)结构轻巧，且调节范围广，稳定性好，并有可拆装的调节灯柄，方便手术者在术中的随意调节，通过调节灯柄及中央控制板面调整手术所需的照明。

(4)光线色彩逼真，接近自然光，使人容易辨别出组织的最细微的差异，同时可减少手术人员的眼睛疲劳。

⑸预留中央摄像系统，以供教学、科研及手术演示使用。

【注意事项】
(1)定期督查专业人员检查无影灯的紧固件是否松动，防止发生事故。

(2)非专业人员勿随意拆卸无影灯或控制电路。

⑶做好手术灯的清洁工作，手术前半小时及手术后应湿式清洁1次，确保无尘、无污迹。

清洁完毕，无影灯应固定在功能位，保持平衡，防止持重不同影响固定功能。

(4)调节手术灯位置时，应注意移动范围，勿碰撞吊塔、显示屏或输液架等，以免损坏。

(5)调节无影灯应注意由弱到强，禁止一下开到最大开关；手术结束应将光亮度调节至最弱，再关闭电源开关或控制面板。

(6)调节灯柄每次使用完毕应拆卸下来进行清洁、灭菌，灭菌可采用低温灭菌法，以供手术者在手术台上随意调节。

按压控制板面上的膜片时勿用力过大，以防破损而失去控制。

(7)手术间内常规备用同型号的灯泡，以便损坏时及时更换，更换灯泡时，
确认无误方可使用，以免损坏控制电路。

手术室无影灯的使用流程1. 准备工作在使用手术室无影灯之前，需要进行一系列的准备工作，以确保其正常运行并提供优质的照明效果。

1.1 无影灯设备检查•检查无影灯设备是否完好，确保其各项功能正常。

•检查电源线是否损坏，无影灯接线是否牢固。

1.2 无影灯位置调整•根据手术类型和手术床位置，将无影灯调整至最佳照明位置。

•确保无影灯与手术区域之间没有任何遮挡物，以保证阴影较少的清晰视野。

1.3 无影灯消毒•将消毒液喷洒在无影灯灯头和操作杆上。

•使用干净的布或纸巾擦拭无影灯，确保其清洁卫生。

2. 使用流程手术室无影灯的使用流程主要包括开灯、调光、调节灯型等步骤。

2.1 开灯•将手术室无影灯的电源插头插入电源插座。

•打开手术室无影灯的电源开关，使其通电。

2.2 调光•根据手术需求，旋转无影灯上的亮度调节旋钮，调整灯光的亮度。

•注意在手术过程中根据需要随时调整亮度，以确保手术区域有足够的照明。

2.3 调节灯型•手术室无影灯可以根据需要调节灯型，如聚光型、散射型等。

•通过旋转灯头或操作杆上的调节装置，调整灯光的形状，以满足手术需求不同的照明要求。

2.4 灯光操作•在手术过程中，可以通过灯头或操作杆上的按钮进行灯光的开关操作。

•根据需要随时调整灯光的角度和位置，确保手术区域的照明效果最佳。

2.5 结束操作•手术结束后，先关闭无影灯的电源开关。

•将无影灯从手术区域移开，放置到指定位置。

•清洁消毒手术室无影灯，保持其卫生。

3. 安全注意事项在使用手术室无影灯过程中，需要注意以下安全事项，以确保手术室运作的安全。

3.1 防止感染•在操作无影灯之前，要确保双手已经做好手卫生，戴好手套。

•使用无影灯前，确保其已经进行了消毒清洁。

3.2 防止触电•在操作无影灯之前，检查电源插座是否正常，电线是否损坏。

•在关闭无影灯电源开关之前，将手术室无影灯的电源插头从插座中拔出。

3.3 防止灯光过亮•在手术过程中，灯光过亮可能对患者和医务人员的眼睛造成伤害，应根据需要适当调光。

普通LED 手术无影灯的技术要求山东铭泰医疗设备集团有限公司提供1 产品通过ISO9001、ISO13485认证、欧盟CE认证。

2 LED光源，灯头直径≥76cm，灯照度≥180,000 Lux；3 色温：4300°K（手术最佳色温）4 光照可调节级数：无极调光，八段连续显示,调整范围10%-100%，具有背景灯照度：≥30 Lux；5 照明深度≥100cm6 光斑大小调节范围：100-260mm标配手动机械调节光斑大小。

7 外科医生头部温升≤0.5℃8 手术视野外温升：≤2℃（真正的冷光）9 采用暖白色德国进口LED灯泡，灯泡寿命：≥50000小时（提供报关单）★10灯采用128颗主灯+384颗副灯以上独立的LED光源（灯杯一主多副结构）,分为多个独立光源组，每个灯头采用双CPU控制，每组LED光源具有专门电路芯片控制，任意一组失效不会影响无影灯的正常使用；★11采用Satlite椭圆形吊管设计（提供产品实物照片），更佳符合层流手术室的空气循环要求。

★12 灯罩壳为ABS材质，一体化四组拉手设计，采用流线型超薄设计，最厚处不超过18CM，可获得极佳的层流效果（提供产品实物照片）。

13 反射原理：进口铝型材制成反光器，多点反射原理，采用电极氧化技术，为手术提供接近自然光源。

不在使用透镜作为反射装置，解决了透镜老化现象。

14平衡系统采用德国第二代宽进口臂组件（提供报关单），弹簧悬臂具有八倍的安全系数，大于五组万象向关节联动，每一个悬臂必须有≥3个关节可360°无限制旋转关节，灯头可绕小C臂做360°无限制旋转，具备疲劳校正装置和定位手感调节装置，常时间使用后便于定位调校。

★15 智能阴影控制技术：当手术灯被医生头部遮挡时，其关联的LED会自动变暗，其余未被遮挡的LED则提高亮度，补偿术野的照度损失，提供更好的无影率，带来完美的手术照明。

16 消毒手柄处无一颗螺丝外露，轻按手柄中心处不锈钢弹钮可方便脱卸，脱卸式聚焦手柄可作高温高压140°消毒。

手术无影灯的使用流程简介手术无影灯是医疗器械中常见的一种设备，用于提供手术室内的高亮度、无影像的照明。

它广泛应用于各种手术中，为医生提供清晰明亮的光线，以确保手术过程的安全和顺利进行。

本文将介绍手术无影灯的使用流程，帮助医务人员正确、高效地操作。

使用流程1. 准备阶段•检查手术无影灯的工作状态，确认灯光是否正常、支架是否稳定等；•根据手术情况，调整手术无影灯的位置和角度，确保能够覆盖手术区域；•确保手术无影灯的供电线路正常，没有断开或松动的现象。

2. 打开手术无影灯•打开手术室内的电源开关，确保手术室供电正常；•按下手术无影灯的开关，灯光开始亮起；•根据需要，调整灯光的亮度和色温，以使手术区域明亮且舒适。

3. 灯光调整•使用手术无影灯的手柄或控制面板上的按钮进行灯光的调整；•调整手术无影灯的焦距，确保手术区域有足够的光亮；•根据手术区域的不同部位，调整手术无影灯的灯光形状，如聚光、扩散等。

4. 操作注意事项•确保手术无影灯的光线不会直接照射到患者的眼睛，以免造成不适；•定期检查手术无影灯的灯泡和光源，确保其正常工作并及时更换；•在手术过程中，保持手术无影灯的稳定性，避免灯光晃动或脱落。

5. 关闭手术无影灯•手术结束后，按下手术无影灯的关闭开关，使灯光逐渐熄灭；•关闭手术室内的电源开关，断开手术无影灯的供电。

总结手术无影灯的使用流程包括准备阶段、打开手术无影灯、灯光调整、操作注意事项和关闭手术无影灯等步骤。

正确、高效地使用手术无影灯，有助于提高手术过程的安全性和效率，为医疗工作提供良好的照明环境。

在实际操作中，医务人员需要熟悉手术无影灯的使用方法，并遵循操作规范，以确保手术顺利进行。

以上是手术无影灯使用流程的简要介绍，希望对医务人员有所帮助。
