(2)加钙、铅等易切削元素的易切削钢，用符号Y+平均碳含量+切削元素符号表示，例如：Y15Pb；Y45Ca。
D合金结构钢和合金弹簧钢合金结构钢牌号采用阿拉伯数字(表示平均碳含量，以万分之几计)+合金元素符号表示；合金元素含量表示方法为：平均含量小于1.50％时，牌号中仅标明元素，不标明含量；合金元素平均含量为1.50％～2.49％、2.50％～3.49％、3.50％～4.49％……时，在合金元素符号后相应地写成2、3、4、……。
例如：30CrMnSi；20CrNi3。
(1)高级优质合金结构钢在牌号尾部加符号A，例如：30CrMnSiA。
特级优质合金结构钢在牌号尾部加符号E，例如:30CrMnSiE。
(2)专用合金结构钢在牌号的首位加表示用途的符号，例如：铆螺钢ML30CrMnSi。
(3)合金弹簧钢的表示方法与合金结构钢相同，例如：弹簧钢60Si2Mn；高级优质弹簧钢60Si2MnA。
E非调质结构钢非调质结构钢和热锻用非调质机械结构钢，牌号表示法与合金结构钢相同。
易切削非调质机械结构钢，在牌号首位分别加符号YF、F表示。
例如：易切削非调质机械结构钢YF35V；热锻用非调质机械结构钢F45V。
F工具钢工具钢分为碳素工具钢、合金工具钢、高速工具钢三类。
(1)碳素工具钢牌号采用规定的符号+阿拉伯数字表示，阿拉伯数字表示平均碳含量(以千分之几计)。
1)普通锰含量碳素工具钢用符号T+阿拉伯数字表示，例如：碳素工具钢T9。
2)较高锰含量碳素工具钢用符号T+平均碳含量+锰元素表示，例如：碳素工具钢T8Mn。
3)高级优质碳素工具钢，在牌号尾部加符号A，例如：高级优质碳素工具钢T10A。
(2)合金工具钢和高速工具钢。
这两类钢表示方法与合金结构钢相同，但一般不标明表示碳含量的数字，例如：合金工具钢Crl2MoV；高速工具钢W6Mo5Cr4V2；合金工具钢8MnSi。
若碳含量小于1％时可用一位数字表示碳含量，以千分之几计。
我国在此是以钢材的用途分类作为表示方法分类的基础：1）碳素结构钢：表示方法：Q+数字+（质量等级符号）+（脱氧方法符号）+（专门用途的符号）①钢号冠以“Q”，代表钢材的屈服点；②“Q”后面的数字表示屈服点数值，单位是MPa。
例如Q235表示屈服点（σs）为235 MPa的碳素结构钢；③必要时钢号后面可标出表示质量等级和脱氧方法的符号。
质量等级符号分别为A、B、C、D。
脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。
例如Q235-AF表示A级沸腾钢。
专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。
2）优质碳素结构钢表示方法：数字+（元素符号）+（脱氧方法符号）+（专门用途的符号）①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。
③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。
3）碳素工具钢表示方法：字母T+数字+（元素符号）+（质量等级符号）①钢号冠以“T”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为0.8%。
③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。
4）易切削钢表示方法：字母Y+数字+（元素符号）①钢号冠以“Y”，以区别于优质碳素结构钢。
②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。
③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。

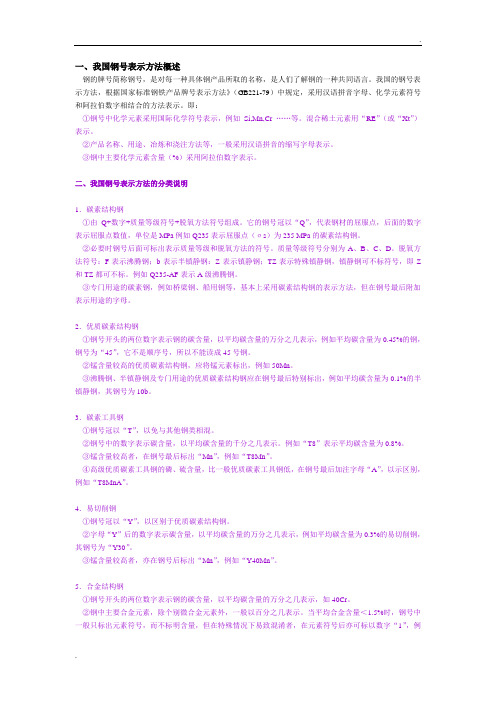

一、我国钢号表示方法概述钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言。
我国的钢号表示方法，根据国家标准钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。
即：①钢号中化学元素采用国际化学符号表示，例如Si,Mn,Cr ……等。
混合稀土元素用“RE”（或“Xt”）表示。
②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示。
③钢中主要化学元素含量（%）采用阿拉伯数字表示。
二、我国钢号表示方法的分类说明1．碳素结构钢①由Q+数字+质量等级符号+脱氧方法符号组成。
它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点（σs）为235 MPa的碳素结构钢。
②必要时钢号后面可标出表示质量等级和脱氧方法的符号。
质量等级符号分别为A、B、C、D。
脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z 和TZ都可不标。
例如Q235-AF表示A级沸腾钢。
③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。
2．优质碳素结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。
③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。
3．碳素工具钢①钢号冠以“T”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为0.8%。
③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。
一二三四级钢符号摘要：I.引言- 介绍一级钢、二级钢、三级钢和四级钢的符号表示方法II.一级钢符号- 解释一级钢的符号含义- 举例说明一级钢的符号在工程图纸中的应用III.二级钢符号- 解释二级钢的符号含义- 举例说明二级钢的符号在工程图纸中的应用IV.三级钢符号- 解释三级钢的符号含义- 举例说明三级钢的符号在工程图纸中的应用V.四级钢符号- 解释四级钢的符号含义- 举例说明四级钢的符号在工程图纸中的应用VI.总结- 概括各级钢符号的特点和应用场景正文：一级钢、二级钢、三级钢和四级钢是工程中常用的钢材类型，它们分别用不同的符号来表示。
了解这些符号的含义和应用对于正确理解和解读工程图纸至关重要。
I.引言钢材在工程中有着广泛的应用，为了便于区分和表示不同类型的钢材，我国制定了统一的符号表示方法。
本文将详细介绍一级钢、二级钢、三级钢和四级钢的符号表示方法。
II.一级钢符号一级钢的符号用阿拉伯数字“I”表示，有时也会用罗马数字“I”表示。
在工程图纸中，一级钢的符号通常会与其他钢材符号一起出现，以便于工程师和施工人员快速识别。
例如，在一份桥梁工程图纸中，可能会标注“I10钢筋”，表示这是一根直径为10mm的一级钢钢筋。
III.二级钢符号二级钢的符号用阿拉伯数字“II”表示，有时也会用罗马数字“II”表示。
二级钢的抗拉强度和屈服强度均比一级钢高，因此在承受较大载荷的工程结构中，二级钢的应用更为广泛。
例如，在高层建筑的框架结构中，通常会使用直径较大、强度较高的二级钢。
IV.三级钢符号三级钢的符号用阿拉伯数字“III”表示，有时也会用罗马数字“III”表示。
三级钢的抗拉强度和屈服强度进一步提高，主要用于承受较大载荷、要求较高抗震性能的工程结构。
例如，在大型水利工程中，常常会使用三级钢来构建大坝等关键结构。
V.四级钢符号四级钢的符号用阿拉伯数字“IV”表示，有时也会用罗马数字“IV”表示。
四级钢具有最高的抗拉强度和屈服强度，主要用于承受极端载荷、具有极高安全性能的工程结构。
钢材的命名规则我国钢材以用途分类的表示方法：1 碳素结构钢 表示方法：Q+数字+(质量等级符号)+(脱氧方法符号)+(专门用途的符号) ①钢号冠以“Q”，代表钢材的屈服点; ②“Q”后面的数字表示屈服点数值，单位是MPa。
例如Q235表示屈服点(σs)为235 MPa的碳素结构钢; ③必要时钢号后面可标出表示质量等级和脱氧方法的符号。
质量等级符号分别为A、B、C、D。
脱氧方法符号：F表示沸腾钢;b表示半镇静钢：Z表示镇静钢;TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。
例如Q235-AF表示A级沸腾钢。
专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。
2 优质碳素结构钢 表示方法：数字+(元素符号)+(脱氧方法符号)+(专门用途的符号) ①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。
③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。
表示方法：字母T+数字+(元素符号)+(质量等级符号) ①钢号冠以“T”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为0.8%。
公众号@机械知网：分享知识，传播价值。
③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。
表示方法：字母Y+数字+(元素符号) ①钢号冠以“Y”，以区别于优质碳素结构钢。
②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。
我国在此是以钢材的用途分类作为表示方法分类的基础：1）碳素结构钢：表示方法：Q+数字+ （质量等级符号）+ （脱氧方法符号）+ （专门用途的符号）①钢号冠以“ Q',代表钢材的屈服点；②“Q'后面的数字表示屈服点数值，单位是 MPa例如Q235表示屈服点（c s）为235 MPa的碳素结构钢；③必要时钢号后面可标出表示质量等级和脱氧方法的符号。
质量等级符号分别为 A、B、C、D。
脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。
例如Q235-AF表示A级沸腾钢。
专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。
2）优质碳素结构钢表示方法：数字 +（元素符号） +（脱氧方法符号） +（专门用途的符号）①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为 0.45%的钢，钢号为“ 45”，它不是顺序号，所以不能读成 45号钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为 0.1%的半镇静钢，其钢号为 10b。
3）碳素工具钢表示方法：字母T+数字+ （元素符号）+ （质量等级符号）①钢号冠以“ T”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为 0.8%。
③锰含量较高者，在钢号最后标出“ MS,例如“T8M6 。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“ A”，以示区别，例如“ T8M nA。
4）易切削钢表示方法：字母丫+数字+ （元素符号）①钢号冠以“ Y”，以区别于优质碳素结构钢。
②字母“丫‘后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为 0.3%的易切削钢，其钢号为“ Y30”。
我国在此是以钢材的用途分类作为表示方法分类的基础:1)碳素结构钢:(QXXX,例Q235)表示方法:Q+数字+(质量等级符号)+(脱氧方法符号)+(专门用途的符号)①钢号冠以“Q”,代表钢材的屈服点;②“Q”后面的数字表示屈服点数值,单位是MPa。
例如Q235表示屈服点(σs)为235 MPa 的碳素结构钢;③必要时钢号后面可标出表示质量等级和脱氧方法的符号。
质量等级符号分别为A、B、C、D。
脱氧方法符号:F表示沸腾钢;b表示半镇静钢:Z表示镇静钢;TZ表示特殊镇静钢,镇静钢可不标符号,即Z和TZ都可不标。
例如Q235-AF表示A级沸腾钢。
专门用途的碳素钢:例如桥梁钢、船用钢等,基本上采用碳素结构钢的表示方法,但在钢号最后附加表示用途的字母。
2)优质碳素结构钢(xx(Mn)(字母))表示方法:数字+(元素符号)+(脱氧方法符号)+(专门用途的符号)①钢号开头的两位数字表示钢的碳含量,以平均碳含量的万分之几表示,例如平均碳含量为0.45%的钢,钢号为“45”,它不是顺序号,所以不能读成45号钢。
②锰含量较高的优质碳素结构钢,应将锰元素标出,例如50Mn。
③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出,例如平均碳含量为0.1%的半镇静钢,其钢号为10b。
3)碳素工具钢(T8MnA)表示方法:字母T+数字+(元素符号)+(质量等级符号)①钢号冠以“T”,以免与其他钢类相混。
②钢号中的数字表示碳含量,以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为0.8%。
③锰含量较高者,在钢号最后标出“Mn”,例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量,比一般优质碳素工具钢低,在钢号最后加注字母“A”,以示区别,例如“T8MnA”。
4)易切削钢(“Y30”)表示方法:字母Y+数字+(元素符号)①钢号冠以“Y”,以区别于优质碳素结构钢。
②字母“Y”后的数字表示碳含量,以平均碳含量的万分之几表示,例如平均碳含量为0.3%的易切削钢,其钢号为“Y30”。
我国钢材牌号的分类及含义我国是以钢材的用途分类作为表示方法分类的基础：1）碳素结构钢：表示方法：Q+数字+（质量等级符号）+（脱氧方法符号）+（专门用途的符号）①钢号冠以“Q”，代表钢材的屈服点；②“Q”后面的数字表示屈服点数值，单位是MPa。
例如Q235表示屈服点（σs）为235 MPa的碳素结构钢；③必要时钢号后面可标出表示质量等级和脱氧方法的符号。
质量等级符号分别为A、B、C、D。
脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。
例如Q235-AF表示A级沸腾钢。
专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。
2）优质碳素结构钢表示方法：数字+（元素符号）+（脱氧方法符号）+（专门用途的符号）①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。
③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。
3）碳素工具钢表示方法：字母T+数字+（元素符号）+（质量等级符号）①钢号冠以“T”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为0.8%。
③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。
4）易切削钢表示方法：字母Y+数字+（元素符号）①钢号冠以“Y”，以区别于优质碳素结构钢。
②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。
