150kV铝芯充油电缆的研制

中国石油高压电缆试验标准电力电缆经常作为发电厂、变电所及工矿企业的动力引入(或引出)线，在城乡电网中大量使用，在国际和国内已有越来越多的交联聚乙烯绝缘的电力电缆替代原有的充油油纸绝缘的电力电缆。

交联电缆在投运前的试验项目上由于被试设备容量较大的原因，有的地方仍在沿袭使用直流耐压的试验方法。

近年来国际、国内的很多研究机构的研究成果表明直流试验对交联聚乙烯电缆有不同程度的损害。

为保障交联电缆的安全运行，江苏省电力公司对电缆的交接和预防性试验做出了新的规定，即用交流耐压试验替代原来的直流耐压试验，以避免直流试验对电缆造成损伤，保证电缆安全可靠运行。

1、问题的提出目前在国际和国内已有越来越多的XLPE交联聚乙烯绝缘的电力电缆替代原有的充油油纸绝缘的电力电缆。

但在交联电缆投运前的试验手段上由于被试容量大和试验设备的原因，很长时间以来，仍沿袭使用直流耐压的试验方法。

近年来国际、国内的很多研究机构的研究成果表明直流试验对XLPE交联聚乙烯电缆有不同程度的损害。

有的研究观点认为XLPE结构具有存储积累单极性残余电荷的能力，当在直流试验后，如不能有效的释放掉直流残余电荷，投运后在直流残余电荷加上交流电压峰值将可能致使电缆发生击穿。

国内一些研究机构认为，交联聚乙烯电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍。

交联聚乙烯绝缘电缆即使通过了直流试验不发生击穿，也会引起绝缘的严重损伤。

其次，由于施加的直流电压场强分布与运行的交流电压场强分布不同。

直流试验也不能真实模拟运行状态下电缆承受的过电压，并有效的发现电缆及电缆接头本身和施工工艺上的缺陷。

因此，使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。

目前，在中低压电缆上国外已使用超低频电源(VLF)进行耐压试验。

但由于此类VLF的电压等级偏低，尚不能用于110kV及以上的高压电缆试验。

在国内，对于低压电缆,这种方法也使用过，但由于试验设备的原因，没能得到大面积的推广。

线路运行与检修专业考试：中级电力电缆工题库知识点三1、问答题挖电缆沟的安全要求？正确答案：电缆沟挖掘工作，应由有经验人员交待清楚后，才能进行，挖到电缆护板后，应由有经验人员在场指导，方可继续进行。

沟深在1.（江南博哥）5米以下开挖时，应戴好安全帽，并有防止塌方的措施。

2、问答题硅堆的作用是什么？正确答案：把交流变为直流。

3、问答题中间接头对连接管的处理？正确答案：电缆线芯连接时，应除去线芯和连接管内壁油污及氧化层，压接模具与金具应配合恰当，压缩比应符合要求，压接后应将连接管上的凸痕修理光滑，不得留毛刺，铜导体采用镀锡铜管连接。

4、单选敷设XLPE电缆时，侧压力的设置应不大于（）。

A.3kN/m；B.3.5kN/m；C.4kN/m；D.4.5kN/m。

正确答案：A5、问答题为了避免外来损坏，电缆路径选择应注意避免什么？正确答案：（1）尽量避免与其他地下设施交叉；（2）远离振动剧烈地区；（3）远离有严重酸、碱性地区；（4）远离有杂散电流区域；（5）远离热力源、避免电缆过热。

6、单选（）主要用于大长度电缆线路各相电缆金属护套的交叉换位互联接地，以减小电缆金属护套的感应电压。

A.直线接头；B.绝缘接头；C.过渡接头；D.塞止接头。

正确答案：B7、单选电缆钢丝铠装层主要的作用是（）。

A.抗压；B.抗拉；C.抗弯；D.抗腐。

正确答案：B8、单选绝缘子串安装应垂直，要求顺线路方向与垂直的位置最大偏移值不超过（）mm。

B.200；C.250；D.300。

正确答案：B9、问答题电缆试验时，另外两相应如何处理？正确答案：另外两相应接地。

10、单选相同截面的铝导体与铜导体连接如无合适铜铝过渡端子时，可采用（）连接。

A.铝管；B.铜管；C.镀锡铜管；D.绑扎丝。

正确答案：C11、单选通常在充油电缆线路中间设置（）对电缆进行分段供油，以控制油压。

A.直线接头；B.塞止接头；C.绝缘接头；D.过度接头。

正确答案：B12、单选常用变压器油有10、25和45三种，分别代表（）。

2023年电力电缆备考押题2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第一卷一.全能考点(共100题)1.【单选题】对于排管、电缆沟等的金属构件(如支架、接地扁铁)应检查其()。

A、是否弯曲B、是否锈烂C、长度是否合格参考答案：B2.【判断题】电缆故障后查找故障点最费时的是直埋的电缆。

()参考答案：√3.【单选题】电缆盘距地面()时,应暂停,检视一切正常再行作业。

A、20-50cmB、30-80cmC、50-80cm参考答案：A4.【单选题】将电力电缆跨越江河湖海时,采用()敷设。

A、空气中B、水底C、地下参考答案：B5.【判断题】电力电缆沟道敷设时,最下层至沟底或地面间的规定距离为100~150mm。

() 参考答案：×6.【单选题】电缆根据导体截面、绝缘材料、()不同,采用不同绝缘厚度。

A、散热要求B、线芯数目C、系统接地方式参考答案：C7.【判断题】吊装作业时允许与220kV带电物体的距离小于6m。

()参考答案：×8.【单选题】油浸纸绝缘的导体屏蔽材料一般可以用()。

A、半导电塑料B、半导电纸带C、半导电橡胶参考答案：B9.【单选题】电力电缆水底敷设时,若从供电端到受电端不是整根,可采用()连接。

A、软接头B、硬接头C、任意接头参考答案：A10.【单选题】进行某锅炉车间电缆线路设计时,要求长期耐受700C工作温度,则应选择()电缆。

A、交联聚乙烯绝缘B、聚乙烯绝缘C、聚乙烯绝缘D、橡胶绝缘参考答案：A11.【判断题】电缆特别适合用于无污染的地区。

()参考答案：×12.【单选题】电力电缆的绝缘材料性能发生随时间不可逆下降的现象时,称为()。

A、绝缘老化B、绝缘正常C、绝缘击穿参考答案：A13.【判断题】中性点不接地方式适用于3~10kV电力系统。

()参考答案：√14.【判断题】对于110kV及以上电缆户内、外终端,一般1个季度进行一次定期巡视检查。

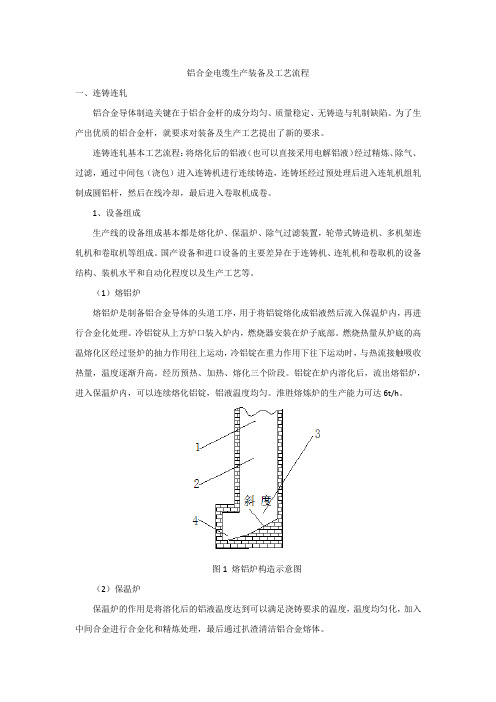

铝合金电缆生产装备及工艺流程一、连铸连轧铝合金导体制造关键在于铝合金杆的成分均匀、质量稳定、无铸造与轧制缺陷。

为了生产出优质的铝合金杆，就要求对装备及生产工艺提出了新的要求。

连铸连轧基本工艺流程：将熔化后的铝液（也可以直接采用电解铝液）经过精炼、除气、过滤，通过中间包（浇包）进入连铸机进行连续铸造，连铸坯经过预处理后进入连轧机组轧制成圆铝杆，然后在线冷却，最后进入卷取机成卷。

1、设备组成生产线的设备组成基本都是熔化炉、保温炉、除气过滤装置，轮带式铸造机、多机架连轧机和卷取机等组成。

国产设备和进口设备的主要差异在于连铸机、连轧机和卷取机的设备结构、装机水平和自动化程度以及生产工艺等。

（1）熔铝炉熔铝炉是制备铝合金导体的头道工序，用于将铝锭熔化成铝液然后流入保温炉内，再进行合金化处理。

冷铝锭从上方炉口装入炉内，燃烧器安装在炉子底部。

燃烧热量从炉底的高温熔化区经过竖炉的抽力作用往上运动，冷铝锭在重力作用下往下运动时，与热流接触吸收热量，温度逐渐升高。

经历预热、加热、熔化三个阶段。

铝锭在炉内溶化后，流出熔铝炉，进入保温炉内，可以连续熔化铝锭，铝液温度均匀。

淮胜熔炼炉的生产能力可达6t/h。

图1 熔铝炉构造示意图（2）保温炉保温炉的作用是将溶化后的铝液温度达到可以满足浇铸要求的温度，温度均匀化，加入中间合金进行合金化和精炼处理，最后通过扒渣清洁铝合金熔体。

淮胜保温炉的炉型是倾动式。

倾动式保温炉在浇铸时可以倾斜炉子，倾倒铝液以保持炉内的液面高度恒定，稳定浇铸压力，获得良好的浇铸质量。

此外可以排尽炉内铝液，减少残余铝液对后一炉的影响，保证每一炉的铝液成分符合要求。

淮胜保温炉为圆形炉，圆形炉的有点在于旋转阻力最小，避免存在死角，导致铝液没有流动，导致部分合金不溶或者成分偏析；此外圆形炉也有利于扒渣过程。

铝中间合金锭溶解后，需要进行除气精炼，使废金属夹杂物浮上铝液表面，然后扒出炉外以净化铝合金熔体。

圆形炉形结构也便于燃烧器的安装，有利于组织合理的炉内气流流动，提高热交换效率，降低吨铝能耗。

高压电缆选用导则(电缆类型和导体截面选择)
1绝缘类型选择
1.1 油纸绝缘电缆具有优良的电气性能,使用历史悠久，一般场合下均可选用。

对低中压(35kV及以下)，如电缆落差较大时，可选用不滴流电缆；63kV.HOkV可选用自容式充油电缆；220kV及以上优先选用自容式充油电缆。

1.2 由于聚乙烯绝缘电缆(PVe)介质损耗大，在较高电压下运行不经济，故只推荐用于IkV及以下线路。

1.3 对于6~110kV交联聚乙烯电缆(XLPE),因有利于运行维护，通过技术经济比较后，可因地制宜采用；但对22OkV及以上电压等级的产品，在选用时应慎重。

1.4 乙丙橡胶绝缘电缆(EPR)适用于35kV及以下的线路。

虽价格较高，但耐湿性能好，可用于水底敷设和弯曲半径较小的场合。

2导体截面选择
2.1 导体材料可根据技术经济比较选用铜芯或铝芯。

2.2 导体截面应根据输送容量从有关电缆结构给出的标准截面中选择，或向厂商提出特殊订货。

3交联聚乙烯电缆金属屏蔽层截面选择
3.1 为了使系统在发生单相接地或不同地点两相接地时，故障电流流过金属屏蔽层而不至将其烧损，该屏蔽层最小截面宜满足表5要求。

3.2 对于IlOkV及以上单芯交联聚乙烯电缆，为减少流经金属屏蔽层的接地故障电流，可加设接地回流线，该回流线截面应通过热稳定计算确定。

总739期第五期2021年2月河南科技Journal of Henan Science and Technology高性能铝合金芯高导电率铝绞线的研制关键与特点张志力田崇军徐静杨阳（新远东电缆有限公司，江苏宜兴214257）摘要：铝合金以其优异的性能，已经在架空输电领域得到了广泛应用，技术比较成熟。

为进一步推动技术创新发展，提高架空输电线路经济效益，本文介绍了一种高性能铝合金芯高导电率铝绞线。

关键词：高性能铝合金；关键制造工艺；线路损耗中图分类号：TM244.2文献标识码：A文章编号：1003-5168（2021）05-0057-03 The Key Development and Characteristics of High Conductivity Aluminum Conductor High Performance Aluminum Alloy ReinforcedZHANG Zhili TIAN Chongjun XU Jing YANG Yang（New Far East Cable Co.，Ltd.，Yixing Jiangsu214257）Abstract:Aluminum alloy has been used widely in overhead transmission field due to its excellent performance,and the technology is quite mature.In order to promote the technological innovation and improve the economic benefit of overhead transmission lines,this paper introduced a high conductivity aluminum conductor high performance alumi⁃num alloy reinforced.Keywords:high performance aluminum alloy；key manufacturing process；line loss1研究背景架空导线在我国电网建设中发挥了巨大的作用，但随着经济的持续发展，用电负荷急剧攀升，电网建设的规模持续扩大，无论是线路数量还是输送容量都在不断攀升，随之而来的则是线路损耗问题。

电力电缆习题与答案一、单选题（共49题，每题1分，共49分）1.黏性浸渍纸绝缘电缆,垂直落差较大时,高端浸渍剂流失,加速绝缘老化,称为( )。

A、热老化B、绝缘干枯正确答案：B2.充油电缆的线芯采用( )。

A、圆形B、中空圆形C、椭圆形正确答案：B3.电缆线芯采用多股导线单丝绞合时,单丝数目( )。

A、有一定的规定B、越多越好C、越少越好正确答案：A4.在中性点直接接地系统中,油浸纸绝缘统包型电力电缆的统包层厚度( )。

A、不变B、较薄C、较厚正确答案：B5.电缆特别适合用于输电线路( )的发电厂和变电站。

A、数量适中B、密集C、稀疏正确答案：B6.电力电缆金属护套在生产过程中留下裂纹,会导致电缆( )。

A、金属护套受腐蚀B、绝缘老化C、绝缘受潮正确答案：C7.将电缆导体连通,而将金属护套、接地屏蔽层和绝缘屏蔽在电气上断开的中间接头是( )。

A、直通接头B、转换接头C、绝缘接头正确答案：C8.电缆发生单相接地故障后,修复方法是( )。

A、加添一个假接头B、重新连接线芯C、包缠10层绝缘自粘带正确答案：A9.电缆与架空线路的主要区别是,具有( )。

A、导体和保护层B、绝缘层和保护层C、导体和绝缘层正确答案：B10.一般地,近似认为单芯电缆的电场的电力线分布是( )的。

A、沿轴向B、沿径向C、任意分布正确答案：B11.变配电站电缆夹层及隧道内的电缆两端和拐弯处,直线距离每隔( )处应挂电缆标志牌,注明线路名称、相位等。

A、50mB、200mC、100m正确答案：C12.温度变化时,油浸纸绝缘电缆浸渍剂绝缘层中产生的气隙一般分布在( )。

A、绝缘层中层B、绝缘层内层C、绝缘层外层正确答案：B13.单芯电力电缆排管敷设时,不能采用( )等磁性材料的管子。

A、塑料管B、钢管C、铝管正确答案：B14.电力电缆线路的检修主要经历了( )种模式。

A、1B、2C、3正确答案：C15.电缆绝缘表面的半导电颗粒要去除和擦拭,但不能用( )擦拭。

电线电缆的选型及方法⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

4、本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应× 1/3。

3、当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。

5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。

6、以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

7.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5℃左右及以下）,扔、摔电缆将有可能导致绝缘、护套开裂。

8.尽可能避免在露天以裸露方式存放电缆，电缆盘不允许平放。

9.吊装包装件时，严禁几盘同时吊装。

在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。
