移动通信信令系统(南邮)

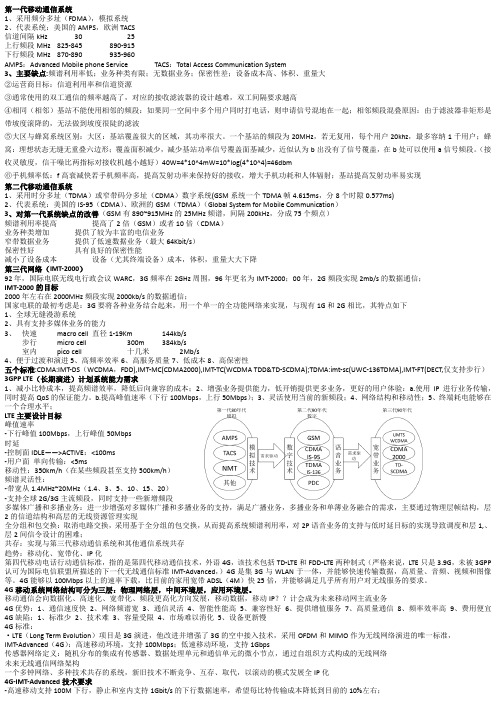

第一代移动通信系统1、采用频分多址（FDMA），模拟系统2、代表系统：美国的AMPS，欧洲TACS信道间隔kHz3025上行频段MHz825-845890-915下行频段MHz870-890935-960AMPS：Advanced Mobile phone Service TACS：Total Access Communication System3、主要缺点:频谱利用率低；业务种类有限；无数据业务；保密性差；设备成本高、体积、重量大②运营商目标：信道利用率和信道资源③通常使用的双工通信的频率越高了，对应的接收滤波器的设计越难，双工间隔要求越高④相同（相邻）基站不能使用相邻的频段：如果同一空间中多个用户同时打电话，则申请信号混地在一起；相邻频段混叠原因：由于滤波器非矩形是带坡度滚降的，无法做到坡度很陡的滤波⑤大区与蜂窝系统区别：大区：基站覆盖很大的区域，其功率很大。

一个基站的频段为20MHz，若无复用，每个用户20khz，最多容纳1千用户；蜂窝：理想状态无缝无重叠六边形；覆盖面积减少，减少基站功率信号覆盖面基减少，近似认为b出没有了信号覆盖，在b处可以使用a信号频段。

（接收灵敏度，信干噪比两指标对接收机越小越好）40W=4*10^4mW=10*log(4*10^4)=46dbm⑥手机频率低：f高衰减快若手机频率高，提高发射功率来保持好的接收，增大手机功耗和人体辐射；基站提高发射功率易实现第二代移动通信系统1、采用时分多址（TDMA）或窄带码分多址（CDMA）数字系统(GSM系统一个TDMA帧4.615ms，分8个时隙0.577ms)2、代表系统：美国的IS-95（CDMA）、欧洲的GSM（TDMA）（Global System for Mobile Communication）3、对第一代系统缺点的改善（GSM有890~915MHz的25MHz频谱，间隔200kHz，分成75个频点）频谱利用率提高提高了2倍（GSM）或者10倍（CDMA）业务种类增加提供了较为丰富的电信业务窄带数据业务提供了低速数据业务（最大64Kbit/s）保密性好具有良好的保密性能减小了设备成本设备（尤其终端设备）成本，体积，重量大大下降第三代网络（IMT-2000）92年，国际电联无线电行政会议WARC，3G频率在2GHz周围，96年更名为IMT-2000；00年，2G频段实现2mb/s的数据通信；IMT-2000的目标2000年左右在2000MHz频段实现2000kb/s的数据通信；国家电联的最初考虑是：3G要将各种业务结合起来，用一个单一的全功能网络来实现，与现有1G和2G相比，其特点如下1、全球无缝漫游系统2、具有支持多媒体业务的能力3、快速macro cell 直径1-19Km144kb/s步行micro cell300m384kb/s室内pico cell十几米2Mb/s4、便于过渡和演进5、高频率效率6、高服务质量7、低成本8、高保密性五个标准:CDMA:IMT-DS（WCDMA，FDD),IMT-MC(CDMA2000),IMT-TC(WCDMA TDD&TD-SCDMA);TDMA:imt-sc(UWC-136TDMA),IMT-FT(DECT,仅支持步行）3GPP LTE（长期演进）计划系统能力需求1、减小比特成本，提高频谱效率，降低后向兼容的成本；2、增强业务提供能力，低开销提供更多业务，更好的用户体验：a.使用IP进行业务传输，同时提高QoS的保证能力。

移动通信系统信令流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 开机附着流程：手机开机后，搜索可用的移动通信网络。

选择一个合适的网络并发送附着请求。

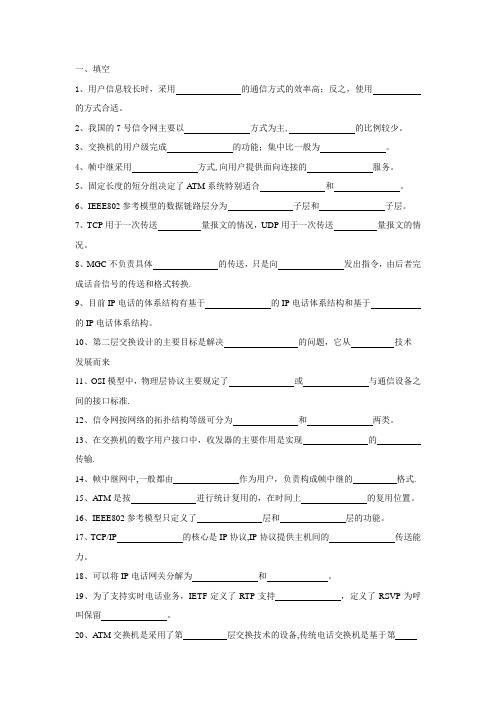

一、填空1、用户信息较长时，采用的通信方式的效率高；反之，使用的方式合适。

2、我国的7号信令网主要以方式为主, 的比例较少。

3、交换机的用户级完成的功能；集中比一般为。

4、帧中继采用方式,向用户提供面向连接的服务。

5、固定长度的短分组决定了A TM系统特别适合和。

6、IEEE802参考模型的数据链路层分为子层和子层。

7、TCP用于一次传送量报文的情况，UDP用于一次传送量报文的情况。

8、MGC不负责具体的传送，只是向发出指令，由后者完成话音信号的传送和格式转换.9、目前IP电话的体系结构有基于的IP电话体系结构和基于的IP电话体系结构。

10、第二层交换设计的主要目标是解决的问题，它从技术发展而来11、OSI模型中，物理层协议主要规定了或与通信设备之间的接口标准.12、信令网按网络的拓扑结构等级可分为和两类。

13、在交换机的数字用户接口中，收发器的主要作用是实现的传输.14、帧中继网中,一般都由作为用户，负责构成帧中继的格式.15、A TM是按进行统计复用的，在时间上的复用位置。

16、IEEE802参考模型只定义了层和层的功能。

17、TCP/IP 的核心是IP协议,IP协议提供主机间的传送能力。

18、可以将IP电话网关分解为和。

19、为了支持实时电话业务，IETF定义了RTP支持，定义了RSVP为呼叫保留。

20、A TM交换机是采用了第层交换技术的设备,传统电话交换机是基于第层的交换设备。

二、判对错1、在7号信令系统中,每个电路相关的SU中必须包含一个F,以识别该SU传送的信令属于哪一个话路。

2、虚电路分为两种：交换虚电路（SVC）和永久虚电路(PVC) .3、路由器分组的转发能力强，交换能力弱。

4、在OSI 参考模型中，链路层传送的基本单位是帧。

（)5、7号信令数据链路的速率是64Kb/s。

（)6、交换机中的半固定数据用来描述动态信息。

（）7、对于SVC来说，只有数据传输阶段的操作,无呼叫建立和清除过程。

课程实验报告题目：CDMA解扩实验学院通信与信息工程学院学生姓名班级学号指导教师开课学院日期CDMA解扩实验CDMA扩频调制一、实验目的1.了解扩频调制的基本概念；2. 掌握PN码的概念以及m序列的生成方法；3. 掌握扩频调制过程中信号频谱的变化规律。

二、预备知识1.不同多址接入方式（TDMA、FDMA、CDMA）的区别；2.扩频码的种类与应用；3. 扩频码的基本性质。

三、实验仪器1、移动通信实验箱一台；2、台式计算机一台；一、实验原理m序列是最长线性反馈移位寄存器序列的简称，它是由带线性反馈的移位器产生的周期最长的一种序列。

如果把两个m序列发生器产生的优选对序列模二相加，则产生一个新的码序列，即Gold码序列。

实验中三种可选的扩频序列分别是长度为15的m序列、长度为31的m序列以及长度为31的Gold序列。

1.长度为15的m序列由4级移存器产生，反馈器如图2.1.1所示。

初始状态 1 0 0 01 1 0 01 1 1 01 1 1 10 1 1 11 0 1 10 1 0 11 0 1 01 1 0 10 1 1 00 0 1 11 0 0 10 1 0 00 0 1 00 0 0 1……………………………….1 0 0 0图 2.1.1 长度为15的m 序列的生成2.长度为31的m 序列由5级移存器产生，反馈器如图2.1.2所示。

图 2.1.2 长度为31的m 序列的生成3. 长度为31的gold 序列:Gold 码是Gold 于1967年提出的，它是用一对优选的周期和速率均相同的m 序列模二加后得到的。

其构成原理如图2.1.3所示。

图2.1.3 Gold 码发生器两个m 序列发生器的级数相同，即n n n ==21。

如果两个m 序列相对相移不同，所得Gold 码 21m m ⊕到的是不同的Gold 码序列。

对n 级m 序列，共有12-n 个不同相位，所以通过模二加后可得到12-n 个Gold 码序列，这些码序列的周期均为12-n ，如图2.1.4所示。

南邮移动通信复习提纲1、第⼀代、第⼆代和第三代移动通信系统各有什么特点？第⼀代：模拟调制，频谱效率低；安全性差；⽆法漫游；终端体积⼤。

第⼆代：采⽤数字调制，提⾼频谱效率；数字加密、鉴权，提⾼安全性；解决漫游问题，实现“全球通”；SIM卡技术，实现终端机卡分离。

第三代：全球化标准，更⾼速率。

2、什么是互调⼲扰？怎样判断信道组是否存在互调⼲扰？互调⼲扰是由传输设备中的⾮线性电路产⽣的。

它指两个或多个信号作⽤在通信设备的⾮线性器件上，产⽣同有⽤信号频率相近的组合频率，从⽽对通信系统构成⼲扰的现象。

互调⼲扰分为：发射机互调⼲扰、接收机互调⼲扰、信道分配策略。

⽆三阶互调的频道配置⽅法来避免产⽣互调⼲扰产⽣互调⼲扰的条件：①⼏个⼲扰信号的频率与受⼲扰信号的频率之间满⾜2?a-?b=?s或者?a+?b-?c=?s②⼲扰信号的幅度⾜够⼤③⼲扰（信号）站和受⼲扰的接收机都同时⼯作。

3、在移动通信⽹中，⽆线电⼲扰⼀般分为：同频⼲扰、邻道⼲扰、互调⼲扰、阻塞⼲扰；近端对远端的⼲扰。

4、同频⼲扰是指所有落在接收机通带内的与有⽤信号频率相同的⽆⽤信号的⼲扰，亦称同信道⼲扰（⼜称为同道⼲扰或共道⼲扰）。

同频⼲扰是⽆法滤除的。

频率复⽤：在移动通信系统中，为了提⾼频率利⽤率，在相隔⼀定距离以外，可以使⽤相同的频率，这就称为频率复⽤。

同频⼩区: 在⼀个给定的覆盖区域内，存在许多使⽤同⼀组频率的⼩区。

（复⽤距离越近，同频⼲扰就越⼤；复⽤距离越远，同频⼲扰就越⼩，但频率利⽤率就会降低。

）5、⼤区制⽅式优点：⽹络结构简单、成本低。

缺点：容量⼩；区域覆盖受限。

解决⼤区制覆盖的⽅法有：同频转发器，扫除盲区；设置分集接收台；提⾼基站接收机灵敏度。

⼩区制的核⼼思想是：⽤许多⼩功率的发射机（⼩覆盖区）来代替单个的⼤功率发射机，每⼀个⼩功率发射机只提供⼩覆盖范围内的服务。

优点是：频率利⽤率⾼；组⽹灵活。

带状⽹主要⽤于覆盖公路、铁路和海岸等。

蜂窝⽹⼩区形状，全向天线辐射的覆盖区域是⼀个圆形，为了不留空隙地覆盖，圆形服务区之间⼀定含有很多交叠。

南邮通信原理和数字信号处理的大纲801--《通信系统原理》一、基本要求通信原理是通信和信号处理等专业的重要基础课程，它系统讲述了通信系统的基础理论和应用知识。

本课程要求考生掌握通信的基础理论、原理框图和基本计算分析能力，具有一定的解决实际问题的能力。

重点考查考生对通信系统各组成部份、原理框图、基本概念和常识的理解及掌握情况，要求考生掌握基本的系统性能分析和计算方法。

二、考试范围1、通信系统模型和主要性能指标（通信的常识和框图）;2、随机过程（广义平稳性，功率谱，自相关，高斯噪声）；3、信道模型和特性、信息论基本概念和信道容量的概念(恒参信道、随参信道、香农公式)；4、摹拟调制（AM,DSB,SSB,VSB,FM）；5、数字基带传输(无码间干扰条件、路线码、均衡常识)；6、数字载波调制（二进制调制、QPSK、QAM）；7、摹拟信号的数字化(均匀量化、非均匀量化、A律13折线量化编码)；8、数字信号的最佳接收（最佳接收准则、匹配滤波器）；9、差错控制编码（线性分组码常识）；10、同步原理（载波同步、位同步及帧同步常识）。

三、出题形式1、选择题(涵盖较广,包括通信常识、小计算、概念)；2、简答题（简要回答通信原理的知识，包括分析、作图等）；3、综合性大题（包括框图、计算分析、应用题等）。

四、主要参考书1、《通信原理》（第六版），樊昌信曹丽娜编，国防工业出版社，2022年6月2、《通信原理》（第五版），樊昌信编，国防工业出版社，2022年5月____________802--《数字信号处理》考试大纲一、基本要求掌握离散时间信号与系统的时域、频域和Z域分析的基本理论，线性时不变系统、因果稳定系统的概念；离散傅里叶变换的原理及其性质，快速傅里叶变换及其在信号处理中的应用；IIR数字滤波器的设计方法，包括脉冲响应不变法和双线性变换法；线性相位FIR数字滤波器的实现条件和设计方法；数字系统的实现结构和有限字长效应。

第一章：移动通信概述1、移动通信是指通信双方中至少有一方是处在运动中进行的通信。

移动通信系统是移动体之间，以及固定用户与移动体之间，能够建立许多信息传输通道的通信系统。

3移动通信的传输方式分单向传输（广播式）和双向传输（应答式）。

单向传输只用于无线电寻呼系统。

双向传输有单工、双工和半双工三种工作方式。

4、移动通信按多址方式可以分为频分多址（FDMA）、时分多址（TDMA）和码分多址（CDMA）。

第二章：移动通信信道1、自由空间传播是指天线周围为无限大真空时的电波传播，它是理想传播条件。

2、自由空间中电波传播损耗（亦称衰减）只与工作频率f和传播距离d有关。

当f或者d增大一倍时，[L fs]将增加6dB。

3、移动通信信道是一种时变信道。

4、陆地移动通信信道的主要特征是多径传播，由于多径传播引起的衰落称为多径衰落。

5、多普勒频移公式：例：若载波f c=900MHz，移动台速度v=50km/h，求最大多普勒频移？解：6、移动通信信道中的时间色散和频率色散可能产生4种衰落效应，这是由信号、信道以及相对运动的特性引起的。

根据信号带宽和信道带宽的比较，可将信道分为平坦衰落和频率选择性衰落；而根据发送信号与信道变化快慢程度的比较，可将信道分为快衰落和慢衰落信道。

第三章：组网技术基础1、在移动通信网内，无线电干扰一般分为同频干扰、邻道干扰、互调干扰、阻塞干扰和近端对远端干扰等。

频率复用是指在移动通信系统中，为了提高频率利用率，在相隔一定距离以外可以使用相同的频率。

同频干扰：同频小区之间涉及与有用信号频率相同的无用信号信号干扰称为同频干扰。

邻道干扰：邻道干扰是指相邻的或邻近频道之间的干扰，即邻道（频道）信号功率落入k频道的接收机通带内造成的干扰。

互调干扰：互调干扰是由传输设备中的非线性电路产生的。

它指两个或多个信号作用在通信设备的非线性器件上，产生同有用信号频率接近的组合频率，从而对通信系统构成干扰的现象。

互调干扰分为发射机互调干扰和接收机互调干扰两类。

《NO.7信令系统》复习资料复习资料说明：1、复习资料中黑色字体显示的部分是书本重点，在书本相关章节都可以找到。

．．．．2、复习资料中红色字体显示的部分是南邮老师给的笔记，请大家认真复习。

．．．．3、《综合习题》重点见后。

第一章信令的基本概念§1.1信令的基本概念在交换机设备之间相互交换的“信息”必须遵守一定的协议和规约，这些协议和规约称为信令。

信令的基本概念：在交换机各部份之间或者交换机与用户，交换机与交换机间，除传送话音、数据等信息外，还必须传送各种称为“信号”OR“信令”的专用控制信号，以保证交换机协调动作，完成用户呼叫的处理、接续、控制与维护管理等功能，图1.1.1表示电话交换网呼叫过程所需要的基本信号。

§1.2信令的分类按照信令传送通路与话路之间的关系来划分，信令可以分为随路信令和公共信道信令两大类。

1、随路信令是指传送话音信息的通路来传送与该话路有关的各种信令，或某一信令通路唯一对应一条话路（信道）。

2、公共信道信令是将传送信令的通路与传送话音的通路分开，即把各电话接续通路中的各种信令集中在一条双向的信令链路上传送。

第二章 NO.7信令系统概述§2.3 NO.7信令系统的功能模块结构1、NO.7信令系统的四级结构在NO.7信令系统的四级结构中，将NO.7信令系统分为消息传递部分（MTP）和用户部分（UP）。

MTP由信令数据链路级（signaling data link level）、信令链路级(signaling MTP的功能是在各信令点之间正确无误地传送信令消息。

用户部分构成NO.7信令系统的第四级，它的功能是处理信令信息。

根据不同的应用，可以有不同的用户部分。

MTP进一步划分为三级：第一级为信令数据链路级。

该级对应OSI模型的物理层。

第二级为信令链路功能功能级。

该级对应OSI模型的数据链路层。

第三级为信令网功能级。

该级对应OSI模型中网络层的部分功能。
