高压输电线路绝缘子清扫与检测机器人的研究

特高压绝缘子检测机器人零值检测方案绝缘子运行中因雷击、机械负载和高电压的长期共同作用，会引起劣化。

导致其击穿电压不断下降。

当它下降到小于爬行干闪电压时，就称为低值绝缘子。

内部击穿电压为零时，称为零值绝缘子。

当绝缘子串中有低值或零值绝缘子时，在肮脏的环境中，在过电压甚至工作电压的作用下，容易发生闪络事故。

绝缘电阻合格的标准：(1)500Kv及以上电压等级绝缘子的绝缘电阻应大于或等于500M Ω。

(2)500Kv以下电压等级输电线路绝缘子的绝缘电阻应大于或等于300MΩ。

造成绝缘子劣化的原因有很多，主要有以下几个方面：(1)温度的影响，温度对绝缘电阻影响很大，绝缘电阻随温度上升而减小。

原因是温度升高，绝缘介质的极化加剧，电导增加使绝缘电阻下降，变化的原因与温度变化程度和绝缘材料的性质、结构等有关。

(2)湿度的影响，湿度对表面泄漏电流的影响较大，原因是绝缘表面吸附潮气，形成水膜，会使绝缘电阻明显下降。

(3)绝缘子机械过载造成的劣化。

(4)瓷件吸湿性劣化。

(5)瓷件内外应力重叠性劣化。

(6)瓷绝缘子热膨胀造成的劣化。

(7)钢帽浇装水泥饱和膨胀性劣化。

(8)钢帽浇装水泥冻结膨胀性劣化。

(9)钢帽、钢脚电腐蚀性劣化。

(10)绝缘子过电压造成的劣化。

(11)绝缘子内部缺陷造成的劣化。

绝缘子的检测分为在线检测：观察法、紫外成像法、超声波检测法、以非电量检测为代表的红外测温，以及以绝缘电阻、电场测量、脉冲电流法和漏电流法为代表的典型的电量检测两种。

(1)直接观测法常见的表面缺陷，如护套、伞裙、金具等部位有无开裂，有无电蚀损、粉化、漏电痕迹等，如有以上现象应立即更换绝缘子。

但地面观察不够可靠，还需登塔检测而且难以发现绝缘子内故障，如树枝状通道等。

(2)绝缘子电阻测定法良好绝缘子的绝缘电阻，一般在数千兆欧以上，劣质绝缘子，其表现为绝缘电阻降低、甚至为零。

该方法可停电、也可带电测量，属接触式。

该方法是目前最为直接可靠的检测方法。

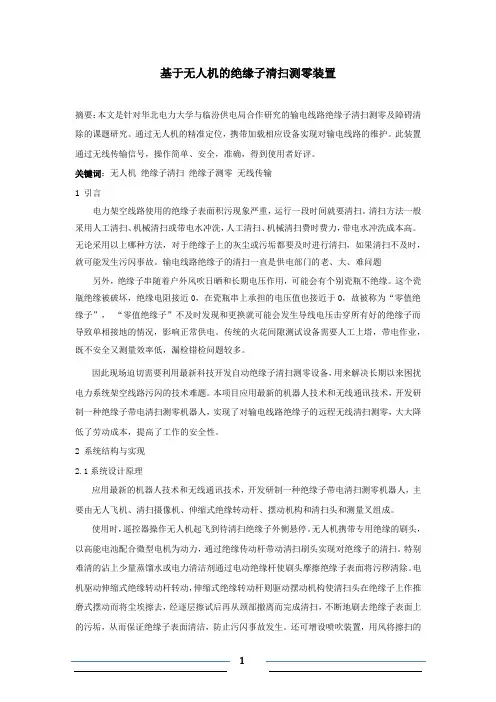

基于无人机的绝缘子清扫测零装置摘要：本文是针对华北电力大学与临汾供电局合作研究的输电线路绝缘子清扫测零及障碍清除的课题研究。

通过无人机的精准定位，携带加载相应设备实现对输电线路的维护。

此装置通过无线传输信号，操作简单、安全，准确，得到使用者好评。

关键词：无人机绝缘子清扫绝缘子测零无线传输1 引言电力架空线路使用的绝缘子表面积污现象严重，运行一段时间就要清扫。

清扫方法一般采用人工清扫、机械清扫或带电水冲洗，人工清扫、机械清扫费时费力，带电水冲洗成本高。

无论采用以上哪种方法，对于绝缘子上的灰尘或污垢都要及时进行清扫，如果清扫不及时，就可能发生污闪事故。

输电线路绝缘子的清扫一直是供电部门的老、大、难问题另外，绝缘子串随着户外风吹日晒和长期电压作用，可能会有个别瓷瓶不绝缘。

这个瓷瓶绝缘被破坏，绝缘电阻接近0，在瓷瓶串上承担的电压值也接近于0，故被称为“零值绝缘子”，“零值绝缘子”不及时发现和更换就可能会发生导线电压击穿所有好的绝缘子而导致单相接地的情况，影响正常供电。

传统的火花间隙测试设备需要人工上塔，带电作业，既不安全又测量效率低，漏检错检问题较多。

因此现场迫切需要利用最新科技开发自动绝缘子清扫测零设备，用来解决长期以来困扰电力系统架空线路污闪的技术难题。

本项目应用最新的机器人技术和无线通讯技术，开发研制一种绝缘子带电清扫测零机器人，实现了对输电线路绝缘子的远程无线清扫测零，大大降低了劳动成本，提高了工作的安全性。

2 系统结构与实现2.1系统设计原理应用最新的机器人技术和无线通讯技术，开发研制一种绝缘子带电清扫测零机器人，主要由无人飞机、清扫摄像机、伸缩式绝缘转动杆、摆动机构和清扫头和测量叉组成。

使用时，遥控器操作无人机起飞到待清扫绝缘子外侧悬停。

无人机携带专用绝缘的刷头，以高能电池配合微型电机为动力，通过绝缘传动杆带动清扫刷头实现对绝缘子的清扫。

特别难清的沾上少量蒸馏水或电力清洁剂通过电动绝缘杆使刷头摩擦绝缘子表面将污秽清除。

接触网绝缘子清洗机器人路径规划研究接触网绝缘子清洗机器人路径规划研究摘要：接触网绝缘子是维持城市电网正常运行的重要部件，定期进行清洗是保障其正常工作的必要措施。

然而，由于接触网绝缘子位置复杂、交错错综、危险性较高，传统的清洗方式往往容易造成作业人员的危险和人力资源的浪费。

本研究旨在设计一种接触网绝缘子清洗机器人，并利用路径规划算法实现其智能化清洗作业。

一、引言近年来，随着城市电网的不断发展，接触网绝缘子作为电网中关键部件日益庞大，并且长期暴露于室外环境中，容易被外界因素污染。

为了保障城市电网的正常运行，定期对接触网绝缘子进行清洗是必要的。

传统的清洗方式主要依靠人工操作，不仅费时费力，而且存在一定的安全隐患。

因此，设计一种接触网绝缘子清洗机器人，能够智能化地完成该项任务，提高清洗效率和安全性，具有重要的实际意义。

二、机器人设计与结构本研究采用了一种具有四轮驱动、六个自由度的机器人。

该机器人采用铁轨方式进行移动，具有较好的稳定性和准确性，并且能够适应接触网绝缘子位置的复杂变化。

机器人的主体由底座、导轨、机械臂和传感器组成。

导轨固定在接触网绝缘子上方的电缆桥架上，机械臂负责清洗作业，传感器用于感知周围环境，确保安全。

三、路径规划算法为了实现机器人的智能化清洗作业，需要设计合适的路径规划算法，确保机器人能够准确地到达每个绝缘子位置进行清洗。

本研究采用了模拟退火算法（Simulated Annealing）进行路径规划。

该算法模拟了固体退火过程中的温度变化，通过随机扰动路径来寻找接触网绝缘子的最优清洗路径。

具体步骤包括初始化路径、计算路径长度、随机扰动、评估路径、判断是否接受扰动等。

四、实验与结果为了验证路径规划算法的有效性，进行了一系列实验。

实验中，机器人根据设计的算法进行路径规划，自动完成接触网绝缘子的清洗作业。

实验结果表明，路径规划算法能够准确地指导机器人的运动，使得清洗作业高效且安全地进行。

与传统的人工清洗方式相比，机器人的清洗效率提高了约30％，同时避免了人为操作的危险。
