矩阵键盘原理图

一、原理图：二、程序#include<reg51.h> //包含单片机寄存器的头文件#include<intrins.h> //包含_nop_()函数定义的头文件#include<math.h>sbit RS=P2^0; //寄存器选择位，将RS位定义为P2.0引脚sbit RW=P2^1; //读写选择位，将RW位定义为P2.1引脚sbit E=P2^2; //使能信号位，将E位定义为P2.2引脚sbit BF=P1^7; //忙碌标志位，#define NO_KEY_PRESS 0xff/********************************************************************************************************/unsigned char code tab[]={0xb7,0xee,0xde,0xbe,0xed,0xdd,0xbd,0xeb,0xdb,0xbb};unsigned long num1,num2,alg;unsigned char flag;void delay1ms(){unsigned char i,j;for(i=0;i<10;i++)for(j=0;j<15;j++);}/********************************************************************************************************/void delay(unsigned char n){unsigned char i;for(i=0;i<n;i++)delay1ms();}/*****************************************************函数功能：判断液晶模块的忙碌状态返回值：result。

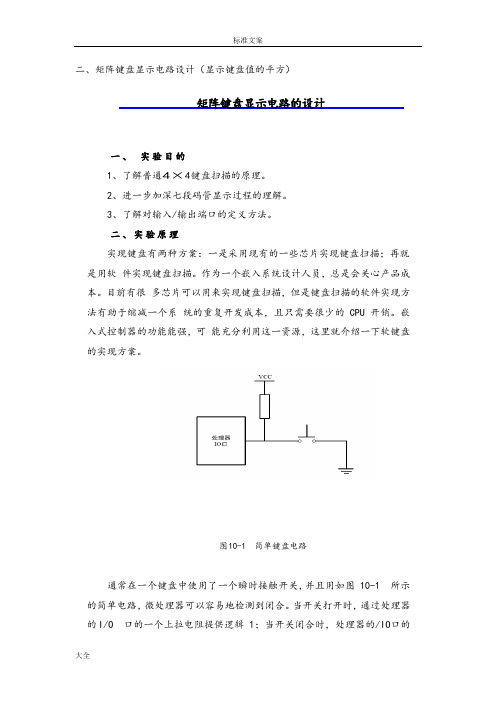

二、矩阵键盘显示电路设计（显示键盘值的平方）矩阵键盘显示电路的设计一、实验目的1、了解普通4×4 键盘扫描的原理。

2、进一步加深七段码管显示过程的理解。

3、了解对输入/输出端口的定义方法。

二、实验原理实现键盘有两种方案：一是采用现有的一些芯片实现键盘扫描；再就是用软件实现键盘扫描。

作为一个嵌入系统设计人员，总是会关心产品成本。

目前有很多芯片可以用来实现键盘扫描，但是键盘扫描的软件实现方法有助于缩减一个系统的重复开发成本，且只需要很少的 CPU 开销。

嵌入式控制器的功能能强，可能充分利用这一资源，这里就介绍一下软键盘的实现方案。

图10-1 简单键盘电路通常在一个键盘中使用了一个瞬时接触开关，并且用如图 10-1 所示的简单电路，微处理器可以容易地检测到闭合。

当开关打开时，通过处理器的I/O 口的一个上拉电阻提供逻辑 1；当开关闭合时，处理器的/IO口的输入将被拉低得到逻辑 0。

可遗憾的是，开关并不完善，因为当它们被按下或者被释放时，并不能够产生一个明确的1或者0。

尽管触点可能看起来稳定而且很快地闭合，但与微处理器快速的运行速度相比，这种动作是比较慢的。

当触点闭合时，其弹起就像一个球。

弹起效果将产生如图10-2所示的好几个脉冲。

弹起的持续时间通常将维持在5ms∼30ms 之间。

如果需要多个键，则可以将每个开关连接到微处理器上它自己的输入端口。

然而，当开关的数目增加时，这种方法将很快使用完所有的输入端口。

图10-2 按键抖动键盘上阵列这些开关最有效的方法（当需要5个以上的键时）就形成了一个如图 10-3 所示的二维矩阵。

当行和列的数目一样多时，也就是方型的矩阵，将产生一个最优化的布列方式（I/O 端被连接的时候），一个瞬时接触开关（按钮）放置在每一行与线一列的交叉点。

矩阵所需的键的数目显然根据应用程序而不同。

每一行由一个输出端口的一位驱动，而每一列由一个电阻器上拉且供给输入端口一位。

图 10-3 矩阵键盘键盘扫描的实现过程如下：对于4×4键盘，通常连接为4行、4列，因此要识别按键，只需要知道是哪一行和哪一列即可，为了完成这一识别过程，我们的思想是，首先固定输出4行为高电平，然后输出4列为低电平，在读入输出的4行的值，通常高电平会被低电平拉低，如果读入的4 行均为高电平，那么肯定没有按键按下，否则，如果读入的4 行有一位为低电平，那么对应的该行肯定有一个按键按下，这样便可以获取到按键的行值。

单片机实验报告信息处理实验实验二矩阵键盘专业：电气工程及其自动化指导老师：***组员：明洪开张鸿伟张谦赵智奇学号：152703117 \152703115\152703118\152703114室温：18 ℃日期：2017 年10 月25日矩阵键盘一、实验内容1、编写程序，做到在键盘上每按一个键(0－F)用数码管将该建对应的名字显示出来。

按其它键没有结果。

二、实验目的1、学习独立式按键的查询识别方法。

2、非编码矩阵键盘的行反转法识别方法。

3、掌握键盘接口的基本特点，了解独立键盘和矩阵键盘的应用方法。

4、掌握键盘接口的硬件设计方法，软件程序设计和贴士排错能力。

5、掌握利用Keil51软件对程序进行编译。

6、会根据实际功能，正确选择单片机功能接线，编制正确程序。

对实验结果能做出分析和解释，能写出符合规格的实验报告。

三、实验原理1、MCS51系列单片机的P0～P3口作为输入端口使用时必须先向端口写入“1”。

2、用查询方式检测按键时，要加入延时(通常采用软件延时10～20mS)以消除抖动。

3、识别键的闭合，通常采用行扫描法和行反转法。

行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。

行反转法识别闭合键时，要将行线接一并行口，先让它工作在输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口在各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。

然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上输入值，那么，在闭合键所在行线上的值必定为0。

这样，当一个键被接下时，必定可以读得一对唯一的行线值和列线值。

由于51单片机的并口能够动态地改变输入输出方式，因此，矩阵键盘采用行反转法识别最为简便。

1、设计原理(1)如图14.2所示，用单片机的并行口P3连接4×4矩阵键盘，并以单片机的P3.0-P3.3各管脚作输入线，以单片机的P3.4-P3.7各管脚作输出线，在数码管上显示每个按键“0-F”的序号。

(2)键盘中对应按键的序号排列如图14.1所示。

2、参考电路图14.2 4×4矩阵式键盘识别电路原理图3、电路硬件说明(1)在“单片机系统”区域中，把单片机的P3.0-P3.7端口通过8联拨动拨码开关JP3连接到“4×4行列式键盘”区域中的M1-M4，N1-N4端口上。

(2)在“单片机系统”区域中，把单片机的P0.0-P0.7端口连接到“静态数码显示模块”区域中的任何一个a-h端口上;要求：P0.0对应着a，P0.1对应着b，……，P0.7对应着h。

4、程序设计内容(1)4×4矩阵键盘识别处理。

(2)每个按键都有它的行值和列值，行值和列值的组合就是识别这个按键的编码。

矩阵的行线和列线分别通过两并行接口和CPU通信。

键盘的一端(列线)通过电阻接VCC，而接地是通过程序输出数字“0”实现的。

键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么?还要消除按键在闭合或断开时的抖动。

两个并行口中，一个输出扫描码，使按键逐行动态接地;另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。

5、程序流程图(如图14.3所示)6、汇编源程序;;;;;;;;;;定义单元;;;;;;;;;;COUNT EQU 30H;;;;;;;;;;入口地址;;;;;;;;;;ORG 0000HLJMP STARTORG 0003HRETIORG 000BHRETIORG 0013HRETIORG 001BHRETIORG 0023HRETIORG 002BHRETI;;;;;;;;;;主程序入口;;;;;;;;;;ORG 0100HSTART: LCALL CHUSHIHUALCALL PANDUANLCALL XIANSHILJMP START;;;;;;;;;;初始化程序;;;;;;;;;;CHUSHIHUA: MOV COUNT,#00HRET;;;;;;;;;;判断哪个按键按下程序;;;;;;;;;;PANDUAN: MOV P3,#0FFHCLR P3.4MOV A,P3ANL A,#0FHJZ SW1LCALL DELAY10MS JZ SW1MOV A,P3ANL A,#0FHCJNE A,#0EH,K1 MOV COUNT,#0 LJMP DKK1: CJNE A,#0DH,K2 MOV COUNT,#4 LJMP DKK2: CJNE A,#0BH,K3 MOV COUNT,#8 LJMP DKK3: CJNE A,#07H,K4 MOV COUNT,#12K4: NOPLJMP DKSW1: MOV P3,#0FFH CLR P3.5MOV A,P3ANL A,#0FHJZ SW2LCALL DELAY10MS JZ SW2MOV A,P3ANL A,#0FHCJNE A,#0EH,K5 MOV COUNT,#1 LJMP DKK5: CJNE A,#0DH,K6 MOV COUNT,#5 LJMP DKK6: CJNE A,#0BH,K7 MOV COUNT,#9 LJMP DKK7: CJNE A,#07H,K8 MOV COUNT,#13K8: NOPLJMP DKSW2: MOV P3,#0FFH CLR P3.6MOV A,P3ANL A,#0FHJZ SW3LCALL DELAY10MS JZ SW3MOV A,P3ANL A,#0FHCJNE A,#0EH,K9 MOV COUNT,#2 LJMP DKK9: CJNE A,#0DH,KA MOV COUNT,#6 LJMP DKKA: CJNE A,#0BH,KB MOV COUNT,#10 LJMP DKKB: CJNE A,#07H,KC MOV COUNT,#14 KC: NOPLJMP DKSW3: MOV P3,#0FFH CLR P3.7MOV A,P3ANL A,#0FHJZ SW4LCALL DELAY10MSJZ SW4MOV A,P3ANL A,#0FHCJNE A,#0EH,KDMOV COUNT,#3LJMP DKKD: CJNE A,#0DH,KE MOV COUNT,#7LJMP DKKE: CJNE A,#0BH,KF MOV COUNT,#11 LJMP DKKF: CJNE A,#07H,KG MOV COUNT,#15KG: NOPLJMP DKSW4: LJMP PANDUAN DK: RET ;;;;;;;;;;显示程序;;;;;;;;;; XIANSHI: MOV A,COUNTMOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,ALCALL DELAYSK: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ SKRET;;;;;;;;;;10ms延时程序;;;;;;;;;;DELAY10MS: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RET;;;;;;;;;;200ms延时程序;;;;;;;;;;DELAY: MOV R5,#20LOOP: LCALL DELAY10MSDJNZ R5,LOOPRET;;;;;;;;;;共阴码表;;;;;;;;;;TABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H DB 7FH,6FH,77H,7CH,39H,5EH,79H,71H;;;;;;;;;;结束标志;;;;;;;;;;END7、C语言源程序#includeunsigned char code table[]={0x3f,0x66,0x7f,0x39,0x06,0x6d,0x6f,0x5e,0x5b,0x7d,0x77,0x79,0x4f,0x07,0x7c,0x71};void main(void){ unsigned char i,j,k,key;while(1){ P3=0xff; //给P3口置1//P3_4=0; //给P3.4这条线送入0//i=P3;i=i&0x0f; //屏蔽低四位//if(i!=0x0f) //看是否有按键按下//{ for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);if(i!=0x0f) //再次判断按键是否按下//{ switch(i) //看是和P3.4相连的四个按键中的哪个// { case 0x0e:key=0;break;case 0x0d:key=1;break;case 0x0b:key=2;break;case 0x07:key=3;break;}P0=table[key]; //送数到P0口显示//}}P3=0xff;P3_5=0; //读P3.5这条线//i=P3;i=i&0x0f; //屏蔽P3口的低四位//if(i!=0x0f) //读P3.5这条线上看是否有按键按下// { for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);i=P3; //再看是否有按键真的按下//i=i&0x0f;if(i!=0x0f){ switch(i) //如果有,显示相应的按键//{ case 0x0e:key=4;break;case 0x0d:key=5;break;case 0x0b:key=6;break;case 0x07:key=7;break;}P0=table[key]; //送入P0口显示//}}P3=0xff;P3_6=0; //读P3.6这条线上是否有按键按下// i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--)for(k=200;k>0;k--);i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=8;break;case 0x0d:key=9;break;case 0x0b:key=10;break;case 0x07:key=11;break;}P0=table[key];}}P3=0xff;P3_7=0; //读P3.7这条线上是否有按键按下//i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--) for(k=200;k>0;k--); i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=12;break;case 0x0d:key=13;break;case 0x0b:key=14;break;case 0x07:key=15;break;}P0=table[key];}}}}8、注意事项在硬件电路中，要把8联拨动拨码开关JP2拨下，把8联拨动拨码开关JP3拨上去。

FPGA学习心得——矩阵键盘1、行列式键盘概述为了减少键盘与单片机接口时所占用I/O口线的数目，在键数较多时，通常都将键盘排列成行列矩阵式，行列式键盘又叫矩阵式键盘。

用带有I/O口的线组成行列结构，按键设置在行列的交点上。

例如用2*2的行列结构可以构成4个键的键盘，4*4的行列结构可以构成有16个键的键盘。

这样，当按键数量平方增长时，I/O口线只是线性增长，这样就可以节省I/O口线。

2、行列式键盘原理教研室已有薄膜矩阵键盘，其实物图如图所示。

其电路原理图如下图所示。

由行列式键盘的原理可以知道，要正确地完成按键输入工作必须有按键扫描电路产生keydrv3~keydrv0信号。

同时还必须有按键译码电路从keydrv3~keydrv0信号和keyin3~keyin0信号中译码出按键的键值。

此外，一般还需要一个按键发生标志信号用于和其他模块接口，通知其它模块键盘上有按键动作发生，并可以从键盘模块中读取按键键值。

由于各个模块需要的时钟频率是不一样的，因此时钟产生模块就是用于产生各个模块需要的时钟信号。

因此得到键盘接口电路的结构如图2所示。

图2 键盘接口电路结构图行列式键盘电路的FPGA实现主要解决三个问题，一是如何检测是否有按键按下并防止采集到干扰信号；二是在按键闭合时如何防止抖动；三是如何判断为哪一个按键位动作，并对其进行译码。

因此，为了解决这些问题，程序中使用不同的进程分别实现键盘扫描信号的产生、键盘去抖以及键盘的译码。

3、源程序[plain]view plaincopy1.----------------------------------------------------------------------------------2.-- Company:3.-- Engineer:4.--5.-- Create Date: 08:46:57 07/31/20126.-- Design Name:7.-- Module Name: MatrixKeyboard - Behavioral8.-- Project Name:9.-- Target Devices:10.-- Tool versions:11.-- Description:12.--13.-- Dependencies:14.--15.-- Revision:16.-- Revision 0.01 - File Created17.-- Additional Comments:18.--19.----------------------------------------------------------------------------------20.library IEEE;e IEEE.STD_LOGIC_1164.ALL;e IEEE.STD_LOGIC_ARITH.ALL;e IEEE.STD_LOGIC_UNSIGNED.ALL;24.25.---- Uncomment the following library declaration if instantiating26.---- any Xilinx primitives in this code.27.--library UNISIM;28.--use UNISIM.VComponents.all;29.30.entity MatrixKeyboard is31. Port ( Clk : in STD_LOGIC;32. Reset : in STD_LOGIC;33. KeyIn : in STD_LOGIC_VECTOR (3 downto 0);34. KeyScan : out STD_LOGIC_VECTOR (3 downto 0);35. LED : out STD_LOGIC_VECTOR (3 downto 0)36. );37.end MatrixKeyboard;38.39.architecture Behavioral of MatrixKeyboard is40.41.Signal Clk_scan : STD_LOGIC := '0';42.Signal Clk_5ms : STD_LOGIC := '0';43.Signal Clk_2ms : STD_LOGIC := '0';44.Signal Key_Scan : STD_LOGIC_VECTOR(3 downto 0);45.Signal Key_Decode : STD_LOGIC_VECTOR(7 downto 0);46.47.Type State_Key is(st_key1,st_key2,st_key3,st_key4);48.Signal Current_Key : State_Key := st_key1;49.50.Type State_Scan is(st_scan1,st_scan2,st_scan3,st_scan4);51.Signal Current_Scan : State_Scan := st_scan1;52.53.begin54.55. Proc_Clk_5ms : process(Clk)56. variable cnt_clk : integer range 0 to 250000 := 0;57. begin58. if(rising_edge(Clk)) then59. if(cnt_clk < 125000) then60. cnt_clk := cnt_clk + 1;61. Clk_scan <= '0';62. elsif(cnt_clk < 249999) then63. cnt_clk := cnt_clk + 1;64. Clk_scan <= '1';65. else66. cnt_clk := 0;67. end if;68. Clk_5ms <= Clk_scan;69. end if;70. end process Proc_Clk_5ms;71.72. Proc_Clk_2ms : process(Clk)73. variable cnt_clk : integer range 0 to 100000 := 0;74. begin75. if(rising_edge(Clk)) then76. if(cnt_clk < 50000) then77. cnt_clk := cnt_clk + 1;78. Clk_2ms <= '0';79. elsif(cnt_clk < 99999) then80. cnt_clk := cnt_clk + 1;81. Clk_2ms <= '1';82. else83. cnt_clk := 0;84. end if;85. end if;86. end process Proc_Clk_2ms;87.88.89. Proc_Scan:process(Clk_5ms)90. begin91. if(rising_edge(Clk_5ms)) then92. case Current_Scan is93. when st_scan1 =>94. Key_Scan <= "1110";95. Current_Scan <= st_scan2;96. when st_scan2 =>97. Key_Scan <= "1101";98. Current_Scan <= st_scan3;99. when st_scan3 =>100. Key_Scan <= "1011";101. Current_Scan <= st_scan4;102. when st_scan4 =>103. Key_Scan <= "0111";104. Current_Scan <= st_scan1;105. end case;106. end if;107.108. end process Proc_Scan;109.110. KeyScan <= Key_Scan;111. Key_Decode <= Key_Scan & Keyin;112.113. Proc_Keyboard:process(Clk_2ms,Reset)114. variable cnt_btn : integer range 0 to 50000 := 0;115. begin116. if(Reset = '1') then117. LED <= x"1";118. Current_Key <= st_key1;119. elsif(falling_edge(Clk_2ms)) then120. case Current_Key is121. when st_key1 => --Check whether any keys are p ressed122. if((Keyin and "1111") = "1111") then123. Current_Key <= st_key1;124. else125. Current_Key <= st_key2;126. end if;127. when st_key2 => --keys debouncing128. if((Keyin and "1111") = "1111") then129. Current_Key <= st_key1;130. else131. case Key_Decode is132. when "11101110" => LED <= "0001";133. when "11101101" => LED <= "0010";134. when "11101011" => LED <= "0011";135. when "11100111" => LED <= "1010";136. when "11011110" => LED <= "0100";137. when "11011101" => LED <= "0101";138. when "11011011" => LED <= "0110";139. when "11010111" => LED <= "1011";140. when "10111110" => LED <= "0111";141. when "10111101" => LED <= "1000";142. when "10111011" => LED <= "1001";143. when "10110111" => LED <= "1100";144. when "01111110" => LED <= "1110";145. when "01111101" => LED <= "0000";146. when "01111011" => LED <= "1111";147. when "01110111" => LED <= "1101";when others => null;148. end case;149. end if;150. Current_Key <= st_key3;151. when st_key3 => --Check whether the pressed keys a re released152. if((Keyin and "1111") /= "1111") then153. Current_Key <= st_key3;154. else155. Current_Key <= st_key4;156. end if;157. when st_key4 => --keys debouncing158. if((Keyin and "1111") /= "1111") then159. Current_Key <= st_key3;160. else161. LED <= x"0";162. Current_Key <= st_key1;163. end if;164. end case;165. end if;166. end process Proc_Keyboard;167.168.end Behavioral;169.薄膜键盘矩阵键盘4x4 ，单片机开发配件,机械手按键。

4X4矩阵键盘与显示电路设计FPGA在数字系统设计中的广泛应用，影响到了生产生活的各个方面。

在FPGA 的设计开发中，VHDL语言作为一种主流的硬件描述语言，具有设计效率高，可靠性好，易读易懂等诸多优点。

作为一种功能强大的FPGA数字系统开发环境，Altera公司推出的Quar-tUSⅡ，为设计者提供了一种与结构无关的设计环境，使设计者能方便地进行设计输入、快速处理和器件编程，为使用VHDL语言进行FPGA设计提供了极大的便利。

矩阵键盘作为一种常用的数据输入设备，在各种电子设备上有着广泛的应用，通过7段数码管将按键数值进行显示也是一种常用的数据显示方式。

在设计机械式矩阵键盘控制电路时，按键防抖和按键数据的译码显示是两个重要方面。

本文在QuartusⅡ开发环境下，采用VHDL语言设计了一种按键防抖并能连续记录并显示8次按键数值的矩阵键盘与显示电路。

一、矩阵键盘与显示电路设计思路矩阵键盘与显示电路能够将机械式4×4矩阵键盘的按键值依次显示到8个7段数码管上，每次新的按键值显示在最右端的第O号数码管上，原有第0～6号数码管显示的数值整体左移到第1～7号数码管上显示，见图1。

总体而言，矩阵键盘与显示电路的设计可分为4个局部：(1)矩阵键盘的行与列的扫描控制和译码。

该设计所使用的键盘是通过将列扫描信号作为输入信号，控制行扫描信号输出，然后根据行与列的扫描结果进行译码。

(2)机械式按键的防抖设计。

由于机械式按键在按下和弹起的过程中均有5～10 ms的信号抖动时间，在信号抖动时间内无法有效判断按键值，因此按键的防抖设计是非常关键的，也是该设计的一个重点。

(3)按键数值的移位存放。

由于该设计需要在8个数码管上依次显示前后共8次按键的数值，因此对已有数据的存储和调用也是该设计的重点所在。

(4)数码管的扫描和译码显示。

由于该设计使用了8个数码管，因此需要对每个数码管进行扫描控制，并根据按键值对每个数码管进行7段数码管的译码显示。
