分析输电线路新技术GPS／GIS系统的应用

地理信息系统技术在电力系统自动化中的应用
地理信息系统（GIS）技术是一种集成了地理空间信息、数据库、网络分析和地图制图等功能的综合性信息系统，广泛应用于各种领域。

在电力系统自动化中，GIS技术的应用正日益成为一个重要趋势，为电力系统的规划、建设、运行和维护提供了强大支持。

GIS技术在电力系统规划和建设中的应用凸显了其重要性。

在电力系统的规划阶段，GIS技术可以利用地理信息数据库整合各种地理信息，包括地形、土地利用、人口分布等数据，对整个电力网络进行系统分析和规划。

通过GIS技术，可以对电力设施的布局、容量、输配电方案等进行优化设计，提高电网建设的效率和可靠性。

GIS技术还可用于电力系统的场地选择与评估，通过对自然地理、社会经济等数据进行整合，辅助决策者选择最佳的场地，为电力设施的选址提供科学依据。

GIS技术在电力系统运行管理中扮演了至关重要的角色。

在电力系统运行中，GIS技术能够实现对电力设备和线路进行全面的监测和管理。

通过实时监测系统，GIS技术可以对电网设备的运行状态进行实时跟踪和监控，以便快速发现设备故障或异常情况，并及时进行处理和维护。

GIS技术还可以结合地理信息数据进行电力系统的负荷预测和故障分析，通过空间分析技术为电网运行提供数据支持，准确判断故障位置和影响范围，有助于提高电网的可靠性和安全性。

GIS技术在电力系统自动化中的应用体现了其重要性和价值。

通过GIS技术，电力系统的规划、建设、运行和维护都得到了有效支持，为电力系统的安全、可靠和高效运行提供了坚实的技术保障。

随着科技的不断发展和进步，相信GIS技术在电力系统自动化中的应用将会更加广泛和深入，为电力行业带来更多的创新和改变。

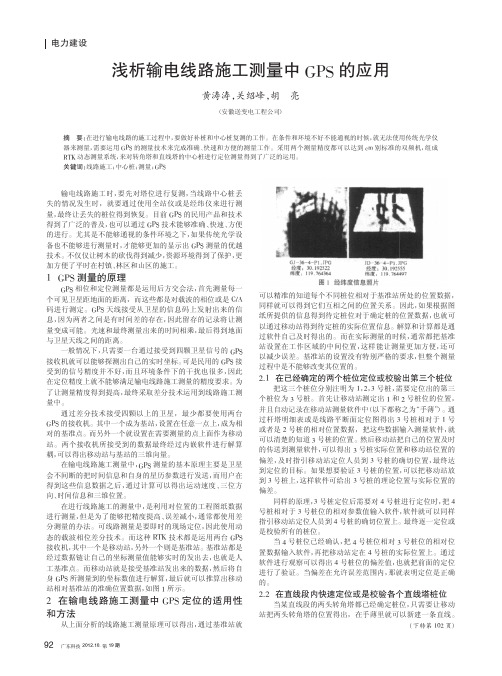

广东科技2012.10.第19期（下转第102页）浅析输电线路施工测量中GPS 的应用黄涛涛，关绍峰，胡亮（安徽送变电工程公司）输电线路施工时，要先对塔位进行复测，当线路中心桩丢失的情况发生时，就要通过使用全站仪或是经纬仪来进行测量，最终让丢失的桩位得到恢复。

目前GPS 的民用产品和技术得到了广泛的普及，也可以通过GPS 技术能够准确、快速、方便的进行。

尤其是不能够通视的条件环境之下，如果传统光学设备也不能够进行测量时，才能够更加的显示出GPS 测量的优越技术。

不仅仅让树木的砍伐得到减少，资源环境得到了保护，更加方便了平时在村镇、林区和山区的施工。

1GPS 测量的原理GPS 相位和定位测量都是运用后方交会法，首先测量每一个可见卫星距地面的距离，而这些都是对载波的相位或是C/A 码进行测定。

GPS 天线接受从卫星的信息码上发射出来的信息，因为两者之间是有时间差的存在，因此留存的记录将让测量变成可能。

光速和最终测量出来的时间相乘，最后得到地面与卫星天线之间的距离。

一般情况下，只需要一台通过接受到四颗卫星信号的GPS 接收机就可以能够探测出自己的实时坐标。

可是民用的GPS 接受到的信号精度并不好，而且环境条件下的干扰也很多，因此在定位精度上就不能够满足输电线路施工测量的精度要求。

为了让测量精度得到提高，最终采取差分技术运用到线路施工测量中。

通过差分技术接受四颗以上的卫星，最少都要使用两台GPS 的接收机。

其中一个成为基站，设置在任意一点上，成为相对的基准点。

而另外一个就设置在需要测量的点上面作为移动站。

两个接收机所接受到的数据最终经过内嵌软件进行解算耦，可以得出移动站与基站的三维向量。

在输电线路施工测量中，GPS 测量的基本原理主要是卫星会不间断的把时间信息和自身的星历参数进行发送，而用户在得到这些信息数据之后，通过计算可以得出运动速度、三位方向、时间信息和三维位置。

在进行线路施工的测量中，是利用对位置的工程图纸数据进行测量，但是为了能够把精度提高、误差减小，通常都使用差分测量的办法。

GPS+GIS智能巡检系统在电力线路巡检中的应用【摘要】青浦供电公司针对在传统线路巡检过程中普遍存在的问题，在综合考虑各种需求后，形成一套以手持设备（PDA）为硬件支撑、基于全球卫星定位（GPS）和地理信息系统（GIS）等技术的巡检系统的设计方案，在此方案下取得了令人满意的效果。

【关键词】智能巡检;应用1.引言目前电力行业所普遍采用的线路巡检方式主要有两种，一种是传统的人工巡检方式，这种方式存在着人为因素较多，管理不便等问题;另一种方式是半自动化方式，这种方式对于巡检可靠性的提高起到一定作用，但还存在着成本高、安装维护复杂等不足，尚未得到广泛的推广和应用。

所以除个别地区500kV输电线路有选择地进行直升机航巡、无人机航测外，绝大部分地区配电线路巡视工作仍然依靠人工在地面逐基杆塔进行巡视检查，掌握线路运行状况及周围环境的变化，发现设备缺陷和危及线路安全的隐患，在相应表格上手工记录故障或缺陷数据，然后评估并安排检修，以便消除缺陷、预防事故发生或将故障限制。

传统的巡检手段会造成缺陷单堆积杂乱、消缺周期长等问题，直接影响到巡检工作的质量，以及后续工作的开展。

同时由于对巡检人员的管理不力，漏检、虚报等消极巡检现象不可避免。

这些原因使得电力管理部门难以及时准确地掌握线路和设备运行状况，危害电网安全。

2.GPS+GIS线路智能巡检系统设计方案2.1 系统设计思想利用内置GPS的移动设备来开展巡检工作是目前较为先进的技术手段。

在移动设备中保存巡检目标设备的相关信息，巡检员可以查阅目标设备的信息，将设备缺陷等巡检记录输入到移动设备中。

并利用GPS信息记录下巡检的线路轨迹。

等巡检结束后，将设备通过接口将巡检记录导入到计算机，做进一步的分析处理。

由于GIS具有独特的快速的空间定位搜索、空间分析能力和复杂的查询功能、有效的图形创造和可视化手段以及空间决策支持，而GPS可以提供实时的定位信息，所以我们选择将GIS和GPS技术相结合，应用到电力巡检系统当中，使得故障定位更加准确、显示方式灵活多样、能更好地进行分析与决策。

高压电力输送线设施的地理信息系统应用地理信息系统（GIS）是一种将地理空间数据与属性数据相结合的技术，能够对地理空间数据进行存储、查询、分析和展示。

在高压电力输送线设施的管理和运营中，地理信息系统的应用能够提高工作效率、降低成本，并提供更准确的空间分析结果和决策支持。

本文将探讨高压电力输送线设施的地理信息系统应用，并分析其中的优势和挑战。

首先，地理信息系统可用于高压电力输送线设施的规划和设计。

在输电线路的规划阶段，GIS可以综合考虑地理环境、土地利用类型、地形条件等因素，选取合适的输电线路走廊，确保输电线路的安全性和经济性。

此外，GIS还可以模拟不同的线路方案，进行环境影响评估，并提供综合分析结果，帮助决策者做出科学合理的规划和设计决策。

其次，地理信息系统可以用于高压电力输送线设施的运维管理。

输电线路设施分布广泛，维护和管理十分复杂。

利用GIS技术，可以将输电线路的位置、属性和状态信息进行统一管理，实现对设施的全面监控和实时更新。

通过GIS的空间查询和分析功能，运维人员可以方便地获取设施信息，及时发现问题并予以处理。

此外，GIS还能够进行设施巡检计划的优化，提高巡检效率，减少巡检成本。

此外，地理信息系统可用于高压电力输送线设施的故障检修和应急响应。

在输电线路发生故障时，GIS可以快速定位故障点，并将故障信息传输给相应的维修人员。

此外，GIS还可以与其他系统集成，实现自动化的故障检测、报警和应急响应。

通过GIS的空间分析功能，可以根据实际情况调度维修人员，提高故障检修的效率和准确性。

然而，高压电力输送线设施的地理信息系统应用也面临一些挑战。

首先，数据质量和一致性是地理信息系统应用的关键问题。

输电线路设施的数据更新和维护工作繁重，数据质量不高会影响GIS的使用效果。

因此，需要建立科学的数据管理和维护机制，确保数据的准确性和时效性。

其次，GIS系统的安全性和稳定性也是需要重视的问题。

电力输送线设施是国家重要的基础设施，其保密性和稳定性需得到高度保障。

略谈GPS-RTK技术在输电线路测量中的应用摘要：电力传输是电力系统中的重要部分之一，为了使电力传输有效开展，需要对输电线路进行有效的建设，因此，需要对输电线路进行有效的测量，为了使输电线路测量工作顺利的完成，需要将GPS-RTK技术引入其中，本文对GPS-RTK技术在输电线路测量中的应用进行详细的研究。

关键词：GPS-RTK技术；输电线路；应用前言：电力对人们的生产生活都具有重要的影响，为了使电力传输得到保证，需要对输电线路进行测量和研究，因此，需要将GPS-RTK技术引入其中，本文对GPS-RTK技术在输电线路测量中的应用进行详细的阐述。

一、GPS-RTK技术简述GPS指的是全球卫星定位系统，其对飞行的卫星进行有效的利用，将某种频率以及加载特定信息的无线电信号不间断的传送到地面广播之中，从而使定位测量得以有效实现。

GPS系统的组成部分包括地面控制部分、空间部分、用户。

其特点主要有精度和效率较高、功能较多、操作相对简便、应用广泛、对坐标间距离和角度进行精准测量等。

网络RTK指的是实时动态测量技术，其为一种全新的技术，主要在常规RTK和差分GPS的基础上形成的，其是载波相位观测量作为依据的实时差分GPS测量技术，从而能够对高精度的测量结果实时获取。

网络RTK的优点为成本费用显著的下降、可靠性显著的提升、作业条件要求明显降低、应用范围更为广泛。

二、GPS-RTK实施的作业流程（一）测量区内控制点资料的收集在对输电线路进行测量之前，需要对线路的起点和终点位置进行全面的了解和掌握，对卫星图片、小比例航测图、GIS数据库资料等进行有效的利用和结合，从而能够对坐标进行有效统一。

另外，对相关的软件进行合理的利用，使卫星或航测图能够向数字化成图进行有效的转变，在图中对线路方案进行选取，在线路通过的区域之中，对GPS静态相对定位法进行合理的利用，使得控制点能够设置在合理的位置，并将标志设立在此处。

除此之外，已知控制坐标可以从当地规划部门或测绘部门中获取，在此基础上，对GPS-RTK技术进行合理运用，使控制点能够布设在所选线路之中。

高压输电线路测量中GPS－RTK技术的应用剖析摘要：随着社会的发展和人们用电需求量的增加，电力企业在电力运输和保障电力安全当中具有重要的责任。

电力企业为保障电路的安全有效运行，必须做好相关的电路测量放样工作，使电力的各项环节在电力运行中都能得到保障。

GPS-RTK测量技术在电力运行中具有测量精度高、快捷、简便等特点，能够有效的对线路进行定位，在输电线路的勘测当中应用广泛。

本文针对高压输电线路测量中GPS-ETK技术的应用进行阐述和分析，确保配电线路的正常运行。

关键词：输电线路；测量；GPS-RTK技术；分析前言在电力企业建设规模不断扩大的今天，输电线路的安全有效运行一直受到人们的密切关注，它和人们的生活息息相关。

在电力工程的建设过程中，输电线路的施工质量对整个线路的建设工程有着重要的影响，关系着电力是否能够安全的运行。

同时，在进行输电线路建设时，首先要做好线路整体的测量工作，对存在的安全隐患及时的进行解决，为输电线路的施工质量提供最有效的保障。

而在输电线路的测量中，GPS-RTK技术能够有效的对物体进行精确的测量，使符合输电线路工程施工建设的要求，将GPS-RTK技术应用在高压输电线路测量中，能够合理有效的保障整个输电线路的测量质量。

1 GPS－RTK技术系统的组成在GPS－RTK系统当中，基准站和流动站是其中重要的组成部分，基准站一般由调制解调器、GPS接收器、电台天线和基座等相关部分组成；流动站一般由接收机天线盘、流动GPS接收机、背包和手薄拖杆等相关部分组成。

在进行GPS-RTK技术对线路工程进行测量时，要确保测量设备能够同时接收到不少于5颗GPS卫星信号，并且可以在同一时刻接收到GPS卫星信号以及基准站的差分信号。

2 GPS-RTK技术的原理分析在GPS-RTK技术进行测量工作时，必须确保基准站和流动站能够相互的配合，基准站通过信号的接收将数据信息和测量值输送到流动站，流动站在接收到基准站的相关数据信息后，在系统的计算当中，会对接收到的GPS测量数据进行有效的分析和比对，保障各项数据的科学性和合理性，最后精确的算出定位结果。

分析 GPS技术在输配电线路测量中的应用摘要：我国经济发展快，人们生活质量发生改变，在生活和工作中应用GPS 技术进行定位。

GPS技术测站无需通视，有着效率快、操作便捷的特征。

将GPS 技术应用在测量架空输电线路中，使测量结果可靠且准确，提升设计精准度。

本文主要阐述输配电线路测量中应用GPS技术的相关内容，仅供参考。

关键词：GPS技术；输配电线路；测量GPS技术能够使用户获取准确的坐标和时间，自动化程度高，观测效率快。

应用GPS技术能健全工程控制网和城市控制网，综合全站仪和经纬仪功能，将此项技术使用在测量输配电线路，能够开展测距、定线的工作，提升测量配电线路的精准度和效率。

一、输配电线路测量现状（一）测量输配电线路设备存在的问题在传统测量输配电线路过程中，主要是使用经纬仪和对讲机来完成测量工作。

我国经济快速发展，新技术核心工艺也不断应用在输配电线路过程中，对测量精准度有着更严格的标准，此些设备不符合现代储备线输配电线路设计要求，是由于测量设备沉重、缺少灵活性，使用经纬仪测量仅能开展直线测量。

在转角测量时要反复的挪动经纬仪，设备沉重，人工测量难。

如果是在山区，便会增加测量的困难度。

测量仪器开展测量时，要及时找到中心点，测量时若是仪器移动，则会降低测量的准确性，传统测量设备的效率与精准度均与GPS技术存在不同。

（二）记录方式和外界因素存在问题在测量输配电线路时，多数是依赖手工方式绘制数据记录和草图，测量完成后使用人工方式在电脑中输入绘制图与数据材料，从而完成设计施工图纸的工作，在测量输配电线路时，人为因素地位有着重要作用，会影响到后期设计的效果和测量效果，气候和地形地势因素影响着输配电线路测量。

如果是在山区开展，也会被地形所约，从而无法实现快速测量工作。

同时也会增加卷尺测量难度，甚至无法看到测量情况。

若是在峡谷沼泽区域，需要工作人员结合自身经验绕道测量或进行合理式估算，否则会影响到数据精准性。

传统测量仪器和技术通常要在天气晴朗时开展工作，否则在大雾、风雨天气无法开展测量。

GPS全球定位系统在电力线路测量中的应用提要：本文简要介绍了GPS全球定位系统在电力线路测量中的应用，提出了一些测量方法。

关键词：GPS全球定位系统、电力线路、测量、应用1. GPS全球定位系统在电力线路测量中应用的必要性而随着人们生活水平的提高，大部分农民日常燃料已经有传统的柴禾改为煤或液化气、沼气等，由于无人砍伐，在南方大部分地区，地表植被越来越茂盛。

在电力线路测量中，由于通视问题需要沿整条线路路径砍伐通道，使用传统的测量仪器(如全站仪、经纬仪等)进行测量越来越显困难。

一方面，随着国民经济发展，环境保护越来越受到重视，砍伐通道因不符合环保要求，越来越难以获得林业部门的审批；另一方面，由于人们法律和维权意识的增强，砍伐通道的赔偿费用也越来越高，设计部门难以承受。

由于GPS测量方式无须通视，不需要砍伐通道，实际上在大部分地方无须砍青或只需在测点周边砍掉少量的遮挡物，因此符合环保要求，也最大程度避免了青苗赔偿问题，也符合国家电网公司提出的输电线路设计“两型三新”的要求。

实际上，如果采用GPS测量配合动力伞放引绳和张力放线等技术，在施工过程中也可以完全避免砍伐通道，可大大降低赔偿费用，这种方式在经济林密集青苗赔偿费用高的地区可以凸显其经济上的优越性，在环保上的优势更加明显。

2. GPS进行线路测量的一般测量方法设计阶段的测量工作主要包括选线、平断面测量和定位、塔基断面测量三个部分；施工复测则较简单，根据设计单位提供的平断面图对档距、高差、转角角度进行复核即可。

选线时一般是事先确定线路路径沿线各个转角桩的位置，通过GPS测量获得各个转角桩的坐标和高程，然后通过室内计算或手簿的计算功能确定线路在各个转角桩上的转角度数。

在进行平断面和定位测量时，事先将各转角桩的坐标及高程输入手簿，然后通过GPS直线放样功能根据前后两个转角桩的坐标确定直线方向，在直线方向上和直线两侧一定范围内采集地形点数据，并在直线上合适的塔位打桩并测定桩位的坐标及高程数据，这样逐个耐张段进行测量，就完成了整条线路的平断面和定位测量。

GPS技术在电力工程中的应用在电力工程的测绘环节，通过GPS技术的应用能够提高测绘的精确性和可靠性，所以要想提高电力工程的测量水平，就需要加大对测绘技术的研究和应用。

随着GPS技术的发展和应用，电力工程测量工作的主要作业手段也发生了改变，GPS技术已经成为了测量作业的主要手段。

本文对电力工程勘测中GPS技术的应用做了详细阐述，旨在不断提高电力工程勘测水平，以实现GPS技术与电力工程的密切结合。

标签：GPS技术；电力工程；应用研究电力工程测绘领域中，先进技术的运用能够促进测绘水平的不断提高。

随着GPS技术的不断发展及提高，当前在电力工程测绘中这一技术已经成为一项重要的科学技术。

随着这一技术的广泛应用，电力工程的测绘技术得到了很大的提升。

在电力工程的勘测中，通过GPS技术的应用研究能够有效地降低工程造价，还能实现勘测作业方案的不断优化，最终实现勘测设计质量的提高。

实践证明，GPS技术的应用，在保护生态环境等方面还能起到很好的经济和社会效益。

为此本文对这一技术的应用做了详细的阐述。

1 GPS技术的应用现状GPS技术在电力工程的应用可以追朔到上世纪九十年代初期，随着GPS技术在电力工程中的应用，电力工程的勘测设计水平的科技化水平也越来越高，科技的应用促进了勘测技术的不断发展，而测量技术手段和GPS仪器设备的不断更新及突破使得电力工程的勘测也能够及时的实现技术更新。

采用定位技术的RTK技术实现了定位技术领域的突破，这一技术在电力工程中的运用实现了线路航测的大规模路径测量，还能实现放样塔基的实时动态检测，通过程序的简化，节省了人力物力，实现了劳动效率的提高。

这种技术能够实现对输电线路的野外终勘，有效的淘汰了图解控制等技术手段；在厂站的测量工作中，为了实现各级控制点坐标的高精度测定，就可以运用GPS新技术，这一技术能够依据一定数量的基准控制点来实现地形点及地物点的测量，在测定中有时候甚至可以进行各级控制点的布设就能实现高精度的测定。
