丝攻和丝锥的区别及优缺点【深度解读】

丝锥的分类及特性选择和使用丝锥最常用的挤压丝锥、螺旋槽丝锥、直槽丝锥、先端丝锥、管用丝锥、螺帽丝锥、手用丝锥，其用途各异、性能各有所长。

挤压丝锥(NRT)挤压丝锥与切削削不同之点为攻牙时无切削排出为其特性，而内螺纹的加工面为压造而外观美丽.光滑.材料铁线连续没切断，螺纹强度约增加30%，精度稳定，因挤压丝锥心部径大故耐力、扭力强度大，丝攻寿命较长不易折断。

适用延展性大的材料。

铁板、铜板、铝板、不锈钢板及管类加工。

不过挤压丝锥底孔要求较高：过大，基础金属量少，造成内螺纹小径过大，强度不够。

过小，封闭挤压的金属无处可去，造成丝锥折断。

计算式为：底孔直径=内螺纹公称直径-0.5螺距。

螺旋槽丝锥（SFT）螺旋槽丝锥对在盲孔内攻牙，切削连续排出的钢铁材质效果良好。

因为约35°的右旋蜗槽切削可从孔内向外排出，切削速度可较直槽丝锥加快30%-50%，盲孔的高速攻牙效果良好因排削顺利。

对铸铁等切削成细碎状的材料效果差。

直槽丝锥直槽丝锥:它通用性最强，通孔或不通孔、有色金属或黑色金属均可加工，价格也最便宜。

但是针对性也较差，什么都可做，什么都不是做得最好。

切削锥部分可以有2、4、6牙，短锥用于不通孔，长锥用于通孔。

只要底孔足够深，就应尽量选用切削锥长一些的，这样分担切削负荷的齿多一些，使用寿命也长一些。

先端丝锥（POT）先端丝锥因前端锋刃槽部有特殊的枪膛刃槽设计，所以排削容易，扭力小精度稳定使丝锥耐久性更一层的改进；加工螺纹时切屑向前排出，它的芯部尺寸设计比较大，强度较好，可承受较大的切削力。

加工有色金属、不锈钢、黑色金属效果都很好，通孔螺纹应优先采用先端丝锥。

管用丝锥（SPT）管用丝锥用途，有机械结合为主的PF(G)螺纹用丝锥(JISB4445)及耐密用为主的螺纹斜行用丝锥(JISB4446)2种。

有管用斜行牙丝锥PT(Rc)及直行牙PS(Rp) 另外还有美式管用螺纹丝锥NPT NPS NPTF 等螺帽丝锥（SNT）螺帽丝锥JIS有规定，主要为螺帽的攻牙加工用，对螺帽的加工特性考虑故牙部、柄部比较长(JIS4433)JIS规格有长柄丝锥、短柄丝锥二种，但牙部长度相同。

螺纹攻丝及常见问题解决【彻底解决】————————————————————————————————作者: ————————————————————————————————日期:ﻩ彻底搞定螺纹攻丝及常见问题解决内容来源网络,由“深圳机械展（11万㎡,11０0多家展商，超1０万观众）”收集整理!更多cｎc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.螺牙的形状(标准公制螺纹)1. 从图上知:Ｐ表示螺距是牙到牙尖或牙底之距离。

通常表示方法为M3×0.５此0.５就是螺距,单位是mm。

(M代表Ｍetric公制）,3代表公称尺寸，所谓尺寸就是螺牙的大径或内螺纹的大(根)径。

尺寸大径中径小径小径中径内径2．一般螺牙如果规矩的话,则大径(或根径)必须符合螺牙的公称尺寸,而中径（内螺纹同)及小径(内螺纹称内径)必须符合规格上所查到的数字如下表(公制标准粗螺纹)。

尺寸螺牙外 大径 中径 小径 内小径 中径 内径 M ２×0.４ 2．0０ 1.74０ 1.567 Ｍ3×0.5 3.0０ 2.6７5 2．4５9 M4×0.7 4.00 3.５４5 3.２４2 M ５×０.8 ５.00 4.4８0 4.1３4 M6×16．０05.35０４．917如果是细螺纹则间隙变小，其大、中、小径变随之改变。

3.英制牙则相同只是螺距的表示法为1英寸内有多少牙，如: 1/4-２0UNC,即外螺纹1/4”大径(6.35m ｍ)每英寸有２0牙。

螺牙Ｍ2×0．25 2.00 1.838 1．729 M3×0．35 3.00 2．73３ ２.1２1 M4×０.５ ４.0０ 3．6７5 3.459 M5×0.5 5.00 4.6７５ ４.459 M6×0．7５6.005.5135．１88UNC（UＮＦＩED TＨＲEAD)C表粗牙；Ｆ表细牙;EF表极细牙；C,F，ＥF各有不同螺距。

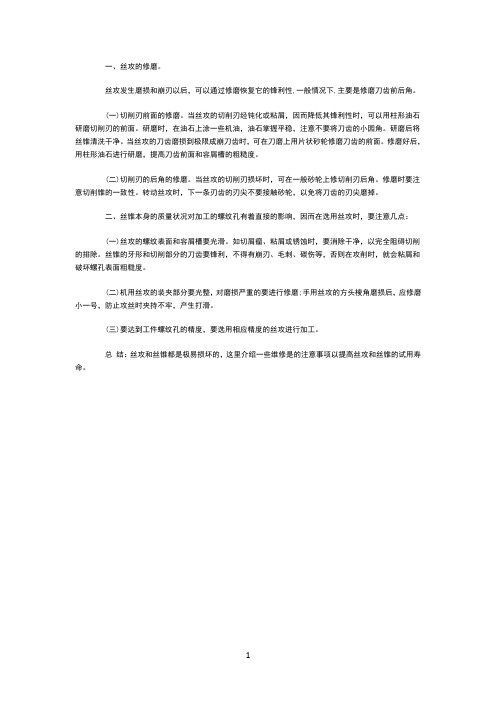

一、丝攻的修磨。

丝攻发生磨损和崩刃以后，可以通过修磨恢复它的锋利性,一般情况下,主要是修磨刀齿前后角。

(一)切削刃前面的修磨。

当丝攻的切削刃经钝化或粘屑，因而降低其锋利性时，可以用柱形油石研磨切削刃的前面。

研磨时，在油石上涂一些机油，油石掌握平稳，注意不要将刀齿的小园角。

研磨后将丝锥清洗干净。

当丝攻的刀齿磨损到极限成崩刀齿时，可在刀磨上用片状砂轮修磨刀齿的前面。

修磨好后，用柱形油石进行研磨，提高刀齿前面和容屑槽的粗糙度。

(二)切削刃的后角的修磨。

当丝攻的切削刃损坏时，可在一般砂轮上修切削刃后角。

修磨时要注意切削锥的一致性。

转动丝攻时，下一条刃齿的刃尖不要接触砂轮，以免将刀齿的刃尖磨掉。

二、丝锥本身的质量状况对加工的螺纹孔有着直接的影响，因而在选用丝攻时，要注意几点：
(一)丝攻的螺纹表面和容屑槽要光滑。

如切屑瘤、粘屑或锈蚀时，要消除干净，以完全阻碍切削的排除。

丝锥的牙形和切削部分的刀齿要锋利，不得有崩刃、毛刺、碳伤等，否则在攻削时，就会粘屑和破坏螺孔表面粗糙度。

(二)机用丝攻的装夹部分要光整，对磨损严重的要进行修磨;手用丝攻的方头棱角磨损后，应修磨小一号，防止攻丝时夹持不牢，产生打滑。

(三)要达到工件螺纹孔的精度，要选用相应精度的丝攻进行加工。

总结：丝攻和丝锥都是极易损坏的，这里介绍一些维修是的注意事项以提高丝攻和丝锥的试用寿命。

1。

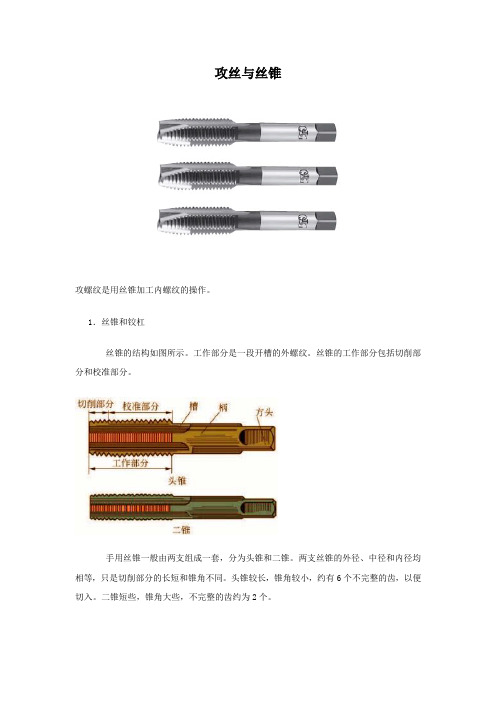

攻丝与丝锥攻螺纹是用丝锥加工内螺纹的操作。

1．丝锥和铰杠丝锥的结构如图所示。

工作部分是一段开槽的外螺纹。

丝锥的工作部分包括切削部分和校准部分。

手用丝锥一般由两支组成一套，分为头锥和二锥。

两支丝锥的外径、中径和内径均相等，只是切削部分的长短和锥角不同。

头锥较长，锥角较小，约有6个不完整的齿，以便切入。

二锥短些，锥角大些，不完整的齿约为2个。

铰杠是扳转丝锥的工具，如图所示。

常用的是可调节式，以便夹持各种不同尺寸的丝锥。

2．攻螺纹操作步骤1）钻孔攻螺纹前要先钻孔，攻丝过程中,丝锥牙齿对材料既有切削作用还有一定的挤压作用,所以一般钻孔直径D略大于螺纹的内径，可查表或根据下列经验公式计算：加工钢料及塑性金属时 D = d - P加工铸铁及脆性金属时 D = d - 1.1P式中： d ——螺纹外径（mm）；P ——螺距（mm）。

若孔为盲孔（不通孔），由于丝锥不能攻到底，所以钻孔深度要大于螺纹长度，其大小按下式计算：孔的深度=要求的螺纹长度+ （螺纹外径）2）攻螺纹时，两手握住铰杠中部，均匀用力，使铰杠保持水平转动，并在转动过程中对丝锥施加垂直压力，使丝锥切入孔内1～2圈。

3）用90°角尺，检查丝锥与工件表面是否垂直。

若不垂直，丝锥要重新切入，直至垂直。

4）深入攻螺纹时，两手紧握铰杠两端，正转1～2圈后反转1／4圈。

在攻螺纹过程中，要经常用毛刷对丝锥加注机油。

在攻不通孔螺纹时，攻螺纹前要在丝锥上作好螺纹深度标记。

在攻丝过程中，还要经常退出丝锥，清除切屑。

当攻比较硬的材料时，可将头、二锥交替使用。

5）将丝锥轻轻倒转，退出丝锥，注意退出丝雄时不能让丝锥掉下。

挤牙丝攻（无沟丝锥、非圆丝攻）HRT、NRT
特点：1）攻牙时不会产生切屑，因没有切屑适合于盲孔的螺纹加工且可以省去切屑的处理时间；2）没有切屑槽，丝锥断面积较大，故耐力、扭力强度大、丝锥寿命较长，亦没有切削的干扰故不易折损；
3）内螺纹之加工面为压造面外观美丽、光滑、材料纤维连续没切断，螺纹强度约增加30%精度安定；
4）母螺纹塑性流动成形面粗度良好，有效经之偏差较少。

5）以塑性加工方法作为母螺纹的加工用工具，适用于延展性良好的的材料，
适用范围：铝、红铜、锌、黄铜、低碳钢材、不锈钢及非铁金属攻牙作业。

螺旋丝锥SFT
特点：对不通孔被削材之攻牙作业，螺旋丝锥与一般手用丝锥不同的是，普通的手用丝锥之沟槽成直线型，而螺旋丝锥是成螺旋型，螺旋丝锥在攻牙时，以其螺旋槽的上升旋转作用能轻易地把铁屑排出孔外，以免铁屑残留或堵塞于沟槽内，而造成丝锥折断，刃部崩裂，因此能增长丝锥的寿命与切削出最高精度之螺纹，切削速度可较直槽丝锥加快30 -50%。

螺旋丝锥适用于
适用范围：切削高韧性之材料(碳素钢、合金钢及非铁金属)，而不适合铸铁等切屑成细碎之材料等盲孔加工。

螺帽丝攻NT.SNT
特点：螺帽丝锥,主要适用于螺帽的加工攻牙,根据螺帽的加工特性考虑丝锥的牙部、柄部比较长，其食付倒角（吃入部）占整个牙长的75%。

使用时柄部需焊接故一般都不是方柄
适用范围：主要用于攻45#钢、调质钢等螺帽。

直槽丝攻（手绞丝锥）HT
特点：手绞丝锥直沟形一般广泛使用最普遍，HT一组包括三支不同切削部长度的丝锥有分第一攻（9山），第二攻（5山）与第三攻（1.5山），HT通常个别使用，但有时亦会成套使用。

适用范围：一般用于碳素钢、合金钢及非铁金属。

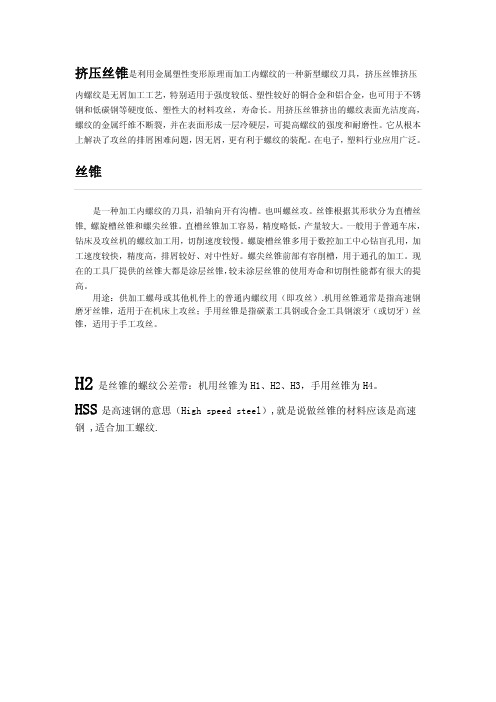

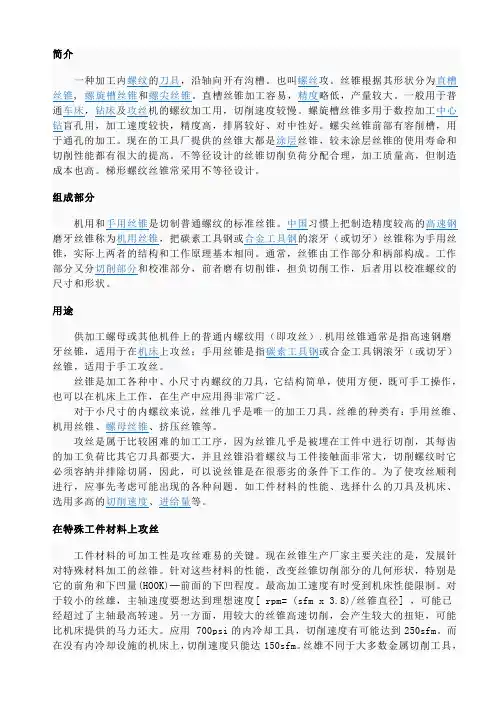

丝攻,丝锥的种类，用途丝攻：Taps，丝锥的别名。

丝攻一种加工内螺纹的刀具，沿轴向具有沟槽。

也被叫做丝锥、螺丝攻、牙攻等。

丝攻是广东地区的通俗叫法。

丝攻分类1.按驱动不同分:手用丝攻和机用丝攻2. 按加工方式分:切削丝攻和挤压丝攻3. 按被加工螺纹分: 公制粗牙丝攻,公制细牙丝攻,管螺纹丝攻等4.根据其形状分为直槽丝攻，螺旋槽丝攻和螺尖丝攻。

丝攻的特征：直槽丝攻加工容易，精度略低，产量较大。

一般用于普通车床，钻床及攻丝机的螺纹加工用，切削速度较慢。

螺旋槽丝攻多用于数控加工中心钻盲孔用，加工速度较快，精度高，排屑较好、对中性好。

螺尖丝攻主要用于通孔的加工。

现在的工具厂提供的丝攻大都是涂层丝攻，较未涂层丝攻的使用寿命和切削性能都有很大的提高。

涂层可分为Ti（钛）涂层，TiC（碳化钛）涂层，TiN（氮化钛）涂层等。

丝攻的用途：供加工螺母或其他机件上的普通内螺纹用（即攻丝）.机用丝攻通常是指高速钢磨牙丝攻，适用于在机床上攻丝；手用丝攻是指碳素工具钢或合金工具钢滚牙（或切牙）丝攻，适用于手工攻丝。

关于丝攻的知识：机用丝攻与手用丝攻的区别：机用丝攻通常是指高速钢磨牙丝攻，适用于在机床上攻丝；手用丝攻是指碳素工具或合金工具钢滚牙（或切牙）丝攻，适用于手工攻丝。

但在生产中，两者也可互换使用。

丝攻公差6g与6gx有何区别：6HX是专门针对特殊材料的精度，各个生产企业所取的都不大一样。

不一定是铸铁，还有铝合金、不锈钢、高温合金等。

X的意思是特殊的意思，以和普通的6H精度区别开来。

一般来说，6HX和6H的丝攻的区别在于，丝攻的公差带取的不一样，6HX专门针对特殊的材料的攻丝特性，在磨制丝攻时候将丝攻的公差带取的偏大或者偏小一点，以获得最佳的丝攻的寿命或性能，简单的说，可以将6HX的丝锥看做是按上差做的绞刀，6H是按普通精度做的绞刀，当然6HX绞刀寿命会好的多。

不过要注意的是，选用6HX丝攻的时候，一定要看清样本上推荐的加工材料，最好只加工推荐材料，不要混用，不然可能造成螺纹的超差。
