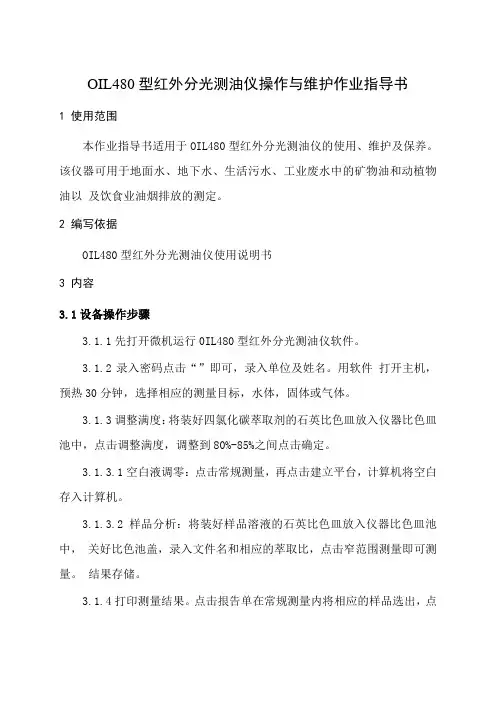

OIL480型红外分光测油仪操作与维护作业指导书1 使用范围本作业指导书适用于OIL480型红外分光测油仪的使用、维护及保养。
该仪器可用于地面水、地下水、生活污水、工业废水中的矿物油和动植物油以及饮食业油烟排放的测定。
2 编写依据OIL480型红外分光测油仪使用说明书3 内容3.1设备操作步骤3.1.1先打开微机运行0IL480型红外分光测油仪软件。
3.1.2录入密码点击“”即可,录入单位及姓名。
用软件打开主机,预热30分钟,选择相应的测量目标,水体,固体或气体。
3.1.3调整满度:将装好四氯化碳萃取剂的石英比色皿放入仪器比色皿池中,点击调整满度,调整到80%-85%之间点击确定。
3.1.3.1空白液调零:点击常规测量,再点击建立平台,计算机将空白存入计算机。
3.1.3.2样品分析:将装好样品溶液的石英比色皿放入仪器比色皿池中,关好比色池盖,录入文件名和相应的萃取比,点击窄范围测量即可测量。
结果存储。
3.1.4打印测量结果。
点击拫告单在常规测量内将相应的样品选出,点击打印即可。
使用结束退出工作站后,先关主机电源,然后再关微机。
3.2注意事项比色皿要干净,无污染,要注意比色皿的方向性,调零和作样品时要用同一个比色皿。
同时还要保证每次测定时比色皿位置的一致性。
3.3设备维护周期及维护内容每半年校验一次主要技术指标,并填写设备使用维护记录。
仪器室应保持干燥、清洁,仪器放置在坚固平稳的工作台上,避免有强烈震动、碰撞;室内光线不宜太强。
仪器分析过程避免强电场、强磁场、空气湿度、压力强烈变化。
卤钨灯有一定的使用寿命,当光源发光强度下降到仪器无法准确测定结果时,需要更换卤钨灯。
3.4期间核查3.4.1核查周期每次检定半年后做一次期间核查。
3.4.2核查内容及操作方法3.4.2.1重复性检验重复测定30mg/L?40mg/L浓度的标样11次,计算其相对标准偏差(RSD),要求RSD<5%。
3.4.2.2空白检验用纯四氯化碳作为空白液,用4cm比色皿进行11次测量,计算其空白测量3倍标准偏差(3SD),要求11次测3倍SD≤0.4。

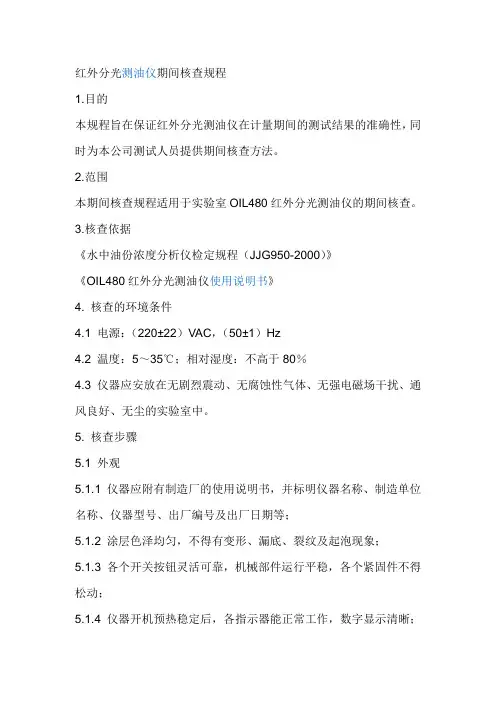

红外分光测油仪期间核查规程1.目的本规程旨在保证红外分光测油仪在计量期间的测试结果的准确性,同时为本公司测试人员提供期间核查方法。
2.范围本期间核查规程适用于实验室OIL480红外分光测油仪的期间核查。
3.核查依据《水中油份浓度分析仪检定规程(JJG950-2000)》《OIL480红外分光测油仪使用说明书》4. 核查的环境条件4.1 电源:(220±22)VAC,(50±1)Hz4.2 温度:5~35℃;相对湿度:不高于80%4.3 仪器应安放在无剧烈震动、无腐蚀性气体、无强电磁场干扰、通风良好、无尘的实验室中。
5. 核查步骤5.1 外观5.1.1 仪器应附有制造厂的使用说明书,并标明仪器名称、制造单位名称、仪器型号、出厂编号及出厂日期等;5.1.2 涂层色泽均匀,不得有变形、漏底、裂纹及起泡现象;5.1.3 各个开关按钮灵活可靠,机械部件运行平稳,各个紧固件不得松动;5.1.4 仪器开机预热稳定后,各指示器能正常工作,数字显示清晰;仪器各调节器能正常调节。
5.2 检出限5.2.1 仪器校准:仪器开机预热稳定后,用环保专用四氯化碳校准仪器零点,并用石油类标准溶液配制标准系列(0-80mg/L)绘制标准曲线,取中间浓度示值重复测定三次。
5.2.2 连续测量11次四氯化碳空白溶液的吸收值,并求得11次测量值的3倍标准偏差作为检出极限。
5.3 示值误差校准后按仪器说明书的操作方法分别测定浓度为5mg/L、10mg/L和40mg/L的油标准溶液,重复测定三次,并取其算术平均值作为仪器测量值。
按下式计算仪器的示值误差:×100%式中:--仪器三次测量值的平均值,mg/L;--油标准物质的标准值,mg/L。
5.4 重复性测定浓度为40mg/L的油标准溶液,测定前用环保专用四氯化碳做零点校正,重复测定5次,计算测定结果的相对标准偏差:式中:--标准偏差;--第次测量值;-- 次测量数值的算数平均值;--测量次数;--相对标准偏差。

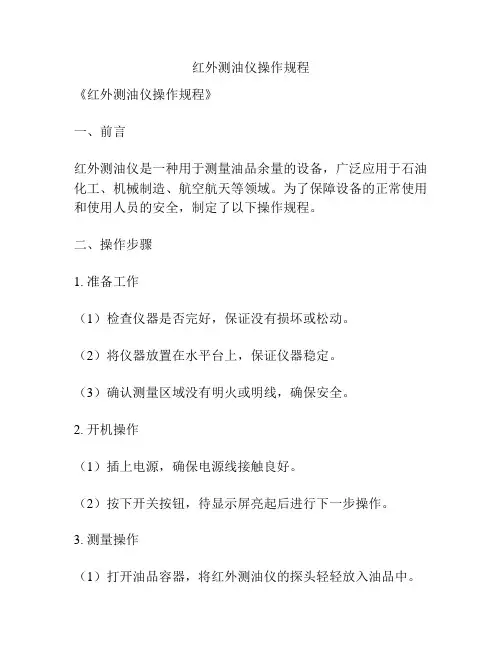

红外测油仪操作规程
《红外测油仪操作规程》
一、前言
红外测油仪是一种用于测量油品余量的设备,广泛应用于石油化工、机械制造、航空航天等领域。
为了保障设备的正常使用和使用人员的安全,制定了以下操作规程。
二、操作步骤
1. 准备工作
(1)检查仪器是否完好,保证没有损坏或松动。
(2)将仪器放置在水平台上,保证仪器稳定。
(3)确认测量区域没有明火或明线,确保安全。
2. 开机操作
(1)插上电源,确保电源线接触良好。
(2)按下开关按钮,待显示屏亮起后进行下一步操作。
3. 测量操作
(1)打开油品容器,将红外测油仪的探头轻轻放入油品中。
(2)等待数秒钟,让仪器进行测量。
(3)观察显示屏上的数字,记录下油品的余量数据。
4. 关机操作
(1)完成测量后,将探头从油品中取出。
(2)按下关闭按钮,待显示屏熄灭后断开电源。
5. 仪器维护
(1)使用完毕后,清洁仪器外部,保持整洁。
(2)定期检查仪器的电源线和探头,确保无松动或损坏。
(3)保持仪器存放在干燥、通风的地方,避免受潮或灰尘。
三、安全注意事项
1. 在操作过程中要注意避免油品的溅漏,以免造成身体损伤。
2. 操作人员要注意仪器的稳定性,避免发生意外事故。
3. 在使用过程中,要保持仪器和周围环境的清洁,避免灰尘或水汽影响测量结果。
四、结语
以上是关于红外测油仪操作规程的详细介绍,希望使用人员严格遵守操作规程,确保设备的正常使用和使用人员的安全。
同时,定期进行维护和保养,可延长设备的使用寿命,并保证测量结果的准确性。

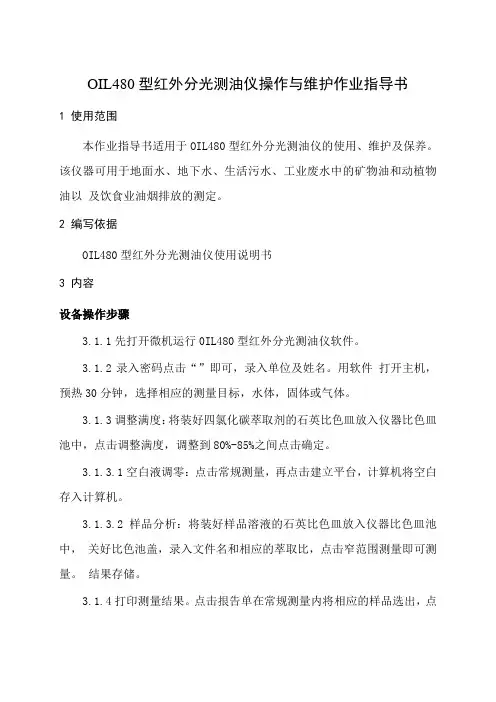

OIL480型红外分光测油仪操作与维护作业指导书1 使用范围本作业指导书适用于OIL480型红外分光测油仪的使用、维护及保养。
该仪器可用于地面水、地下水、生活污水、工业废水中的矿物油和动植物油以及饮食业油烟排放的测定。
2 编写依据OIL480型红外分光测油仪使用说明书3 内容设备操作步骤3.1.1先打开微机运行0IL480型红外分光测油仪软件。
3.1.2录入密码点击“”即可,录入单位及姓名。
用软件打开主机,预热30分钟,选择相应的测量目标,水体,固体或气体。
3.1.3调整满度:将装好四氯化碳萃取剂的石英比色皿放入仪器比色皿池中,点击调整满度,调整到80%-85%之间点击确定。
3.1.3.1空白液调零:点击常规测量,再点击建立平台,计算机将空白存入计算机。
3.1.3.2样品分析:将装好样品溶液的石英比色皿放入仪器比色皿池中,关好比色池盖,录入文件名和相应的萃取比,点击窄范围测量即可测量。
结果存储。
3.1.4打印测量结果。
点击拫告单在常规测量内将相应的样品选出,点击打印即可。
使用结束退出工作站后,先关主机电源,然后再关微机。
注意事项比色皿要干净,无污染,要注意比色皿的方向性,调零和作样品时要用同一个比色皿。
同时还要保证每次测定时比色皿位置的一致性。
设备维护周期及维护内容每半年校验一次主要技术指标,并填写设备使用维护记录。
仪器室应保持干燥、清洁,仪器放置在坚固平稳的工作台上,避免有强烈震动、碰撞;室内光线不宜太强。
仪器分析过程避免强电场、强磁场、空气湿度、压力强烈变化。
卤钨灯有一定的使用寿命,当光源发光强度下降到仪器无法准确测定结果时,需要更换卤钨灯。
期间核查3.4.1核查周期每次检定半年后做一次期间核查。
3.4.2核查内容及操作方法3.4.2.1重复性检验重复测定30mg/L?40mg/L浓度的标样11次,计算其相对标准偏差(RSD),要求RSD<5%。
3.4.2.2空白检验用纯四氯化碳作为空白液,用4cm比色皿进行11次测量,计算其空白测量3倍标准偏差(3SD),要求11次测3倍SD≤。

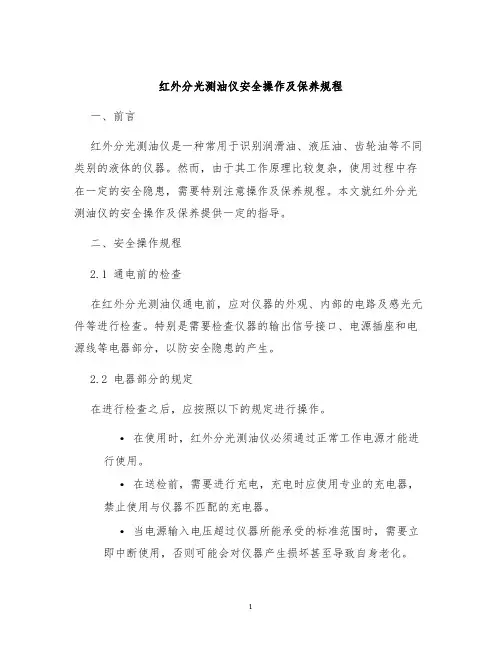

红外分光测油仪安全操作及保养规程一、前言红外分光测油仪是一种常用于识别润滑油、液压油、齿轮油等不同类别的液体的仪器。
然而,由于其工作原理比较复杂,使用过程中存在一定的安全隐患,需要特别注意操作及保养规程。
本文就红外分光测油仪的安全操作及保养提供一定的指导。
二、安全操作规程2.1 通电前的检查在红外分光测油仪通电前,应对仪器的外观、内部的电路及感光元件等进行检查。
特别是需要检查仪器的输出信号接口、电源插座和电源线等电器部分,以防安全隐患的产生。
2.2 电器部分的规定在进行检查之后,应按照以下的规定进行操作。
•在使用时,红外分光测油仪必须通过正常工作电源才能进行使用。
•在送检前,需要进行充电,充电时应使用专业的充电器,禁止使用与仪器不匹配的充电器。
•当电源输入电压超过仪器所能承受的标准范围时,需要立即中断使用,否则可能会对仪器产生损坏甚至导致自身老化。
2.3 使用流程及注意事项在以上的检查和规定之后,下面是红外分光测油仪的具体使用流程和所需要注意的事项。
2.3.1 使用流程•将测量仪器放在平稳平台上,然后将被测试液体样品倒入样品盒中,注意样品盒中的液体量不能太多不能太少,需要稳定在规定范围内。
•按照仪器使用手册的说明,将计算机界面分别连接红外分光测油仪的输入相应程序和外部设备(如打印机等)。
•选择相应的程序进行测试,并按照测试软件的提示进行操作,填写相应的测试数据、液体型号和质量等数据,在各种数据传输和计算后得到最后的测试结果。
2.3.2 注意事项•在使用前,应注意是否将需要测试的液体加入到仪器的样品盒中,并确保样品盒中的液体填充到适当的位置即可。
•在测试不同类型的液体时,需要事先清洗样品盒才可以进行下一次测试。
•当使用红外分光测油仪进行测试时,应将电源插头插入标准的电源插座,并确保连接电源后,电源插座的电压和标准电压一致。
•在使用时,应注意操作者自身的安全。
不要将手指、脚指等伸入到样品盒和测试管等内部,以防碰撞或其他事故。

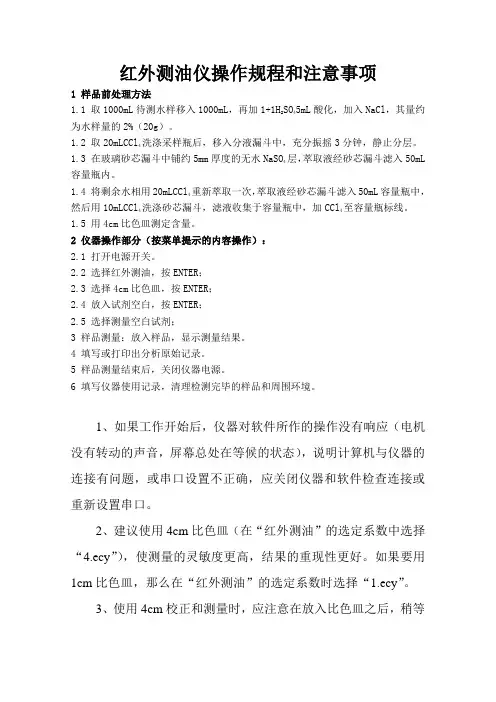

红外测油仪操作规程和注意事项1 样品前处理方法1.1 取1000mL待测水样移入1000mL,再加1+1H2SO45mL酸化,加入NaCl,其量约为水样量的2%(20g)。
1.2 取20mLCCl4洗涤采样瓶后,移入分液漏斗中,充分振摇3分钟,静止分层。
1.3 在玻璃砂芯漏斗中铺约5mm厚度的无水NaSO4层,萃取液经砂芯漏斗滤入50mL 容量瓶内。
1.4 将剩余水相用20mLCCl4重新萃取一次,萃取液经砂芯漏斗滤入50mL容量瓶中,然后用10mLCCl4洗涤砂芯漏斗,滤液收集于容量瓶中,加CCl4至容量瓶标线。
1.5 用4cm比色皿测定含量。
2 仪器操作部分(按菜单提示的内容操作):2.1 打开电源开关。
2.2 选择红外测油,按ENTER;2.3 选择4cm比色皿,按ENTER;2.4 放入试剂空白,按ENTER;2.5 选择测量空白试剂;3 样品测量:放入样品,显示测量结果。
4 填写或打印出分析原始记录。
5 样品测量结束后,关闭仪器电源。
6 填写仪器使用记录,清理检测完毕的样品和周围环境。
1、如果工作开始后,仪器对软件所作的操作没有响应(电机没有转动的声音,屏幕总处在等候的状态),说明计算机与仪器的连接有问题,或串口设置不正确,应关闭仪器和软件检查连接或重新设置串口。
2、建议使用4cm比色皿(在“红外测油”的选定系数中选择“4.ecy”),使测量的灵敏度更高,结果的重现性更好。
如果要用1cm比色皿,那么在“红外测油”的选定系数时选择“1.ecy”。
3、使用4cm校正和测量时,应注意在放入比色皿之后,稍等约30秒钟,使溶液及仪器都稳定之后,再按相应的测量键。
4、无论是在校正、测量和扫描等操作中,调零所用的空白试剂,均应与校正、测量和扫描所用的配置标样试剂或测量萃取试剂完全相同,否则会因试剂不统一而引入较大误差。
5、4cm比色皿因较宽,所以易碎,且价格较贵,应特别小心。
向比色池中插入比色皿或从比色池中拿出比色皿时,应双手拿住比色皿两端而不是中间。

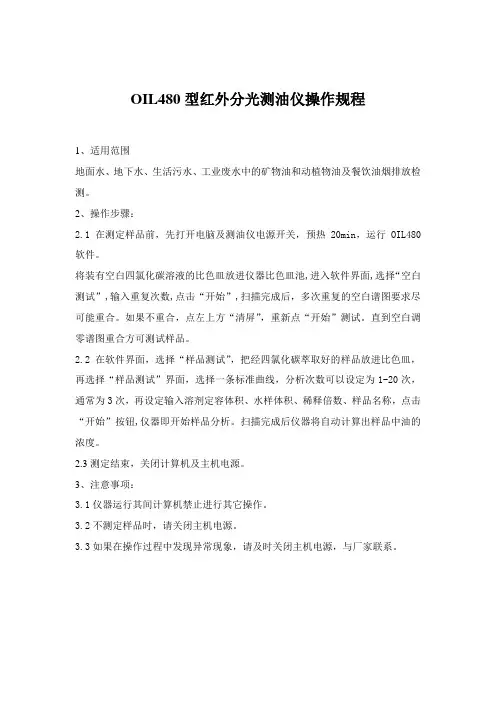

OIL480型红外分光测油仪操作规程
1、适用范围
地面水、地下水、生活污水、工业废水中的矿物油和动植物油及餐饮油烟排放检测。
2、操作步骤:
2.1 在测定样品前,先打开电脑及测油仪电源开关,预热20min,运行OIL480软件。
将装有空白四氯化碳溶液的比色皿放进仪器比色皿池,进入软件界面,选择“空白测试”,输入重复次数,点击“开始”,扫描完成后,多次重复的空白谱图要求尽可能重合。
如果不重合,点左上方“清屏”,重新点“开始”测试。
直到空白调零谱图重合方可测试样品。
2.2 在软件界面,选择“样品测试”,把经四氯化碳萃取好的样品放进比色皿,再选择“样品测试”界面,选择一条标准曲线,分析次数可以设定为1-20次,通常为3次,再设定输入溶剂定容体积、水样体积、稀释倍数、样品名称,点击“开始”按钮,仪器即开始样品分析。
扫描完成后仪器将自动计算出样品中油的浓度。
2.3测定结束,关闭计算机及主机电源。
3、注意事项:
3.1仪器运行其间计算机禁止进行其它操作。
3.2不测定样品时,请关闭主机电源。
3.3如果在操作过程中发现异常现象,请及时关闭主机电源,与厂家联系。

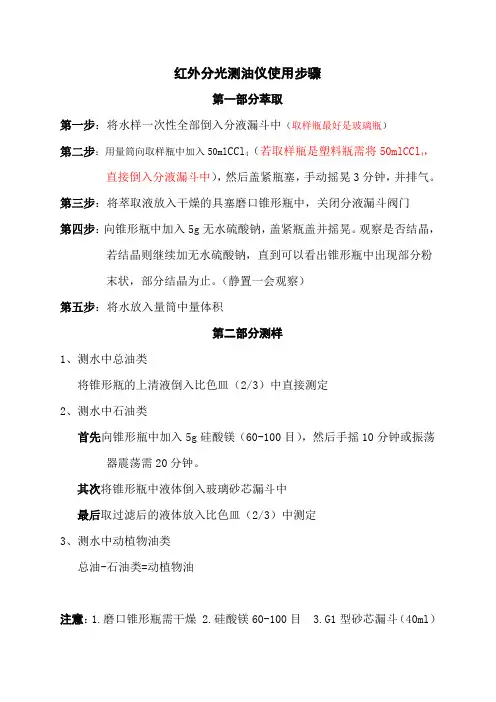

红外分光测油仪使用步骤
第一部分萃取
第一步:将水样一次性全部倒入分液漏斗中(取样瓶最好是玻璃瓶)
第二步:用量筒向取样瓶中加入50ml CCl4(若取样瓶是塑料瓶需将50mlCCl4,直接倒入分液漏斗中),然后盖紧瓶塞,手动摇晃3分钟,并排气。
第三步:将萃取液放入干燥的具塞磨口锥形瓶中,关闭分液漏斗阀门
第四步:向锥形瓶中加入5g无水硫酸钠,盖紧瓶盖并摇晃。
观察是否结晶,若结晶则继续加无水硫酸钠,直到可以看出锥形瓶中出现部分粉
末状,部分结晶为止。
(静置一会观察)
第五步:将水放入量筒中量体积
第二部分测样
1、测水中总油类
将锥形瓶的上清液倒入比色皿(2/3)中直接测定
2、测水中石油类
首先向锥形瓶中加入5g硅酸镁(60-100目),然后手摇10分钟或振荡器震荡需20分钟。
其次将锥形瓶中液体倒入玻璃砂芯漏斗中
最后取过滤后的液体放入比色皿(2/3)中测定
3、测水中动植物油类
总油-石油类=动植物油
注意:1.磨口锥形瓶需干燥 2.硅酸镁60-100目 3.G1型砂芯漏斗(40ml)
红外分光测油仪标准曲线绘制
第一步:吸取5ml标准油(1000mg/L)放入50ml的容量瓶中,用CCl4溶液定容至刻度线(摇晃)
第二步:将容量瓶中溶液分别吸取0.5、1、2、4、8ml溶液放入10ml容量瓶中,用CCl4定容至刻度线(摇晃)
第三部:标样测定。

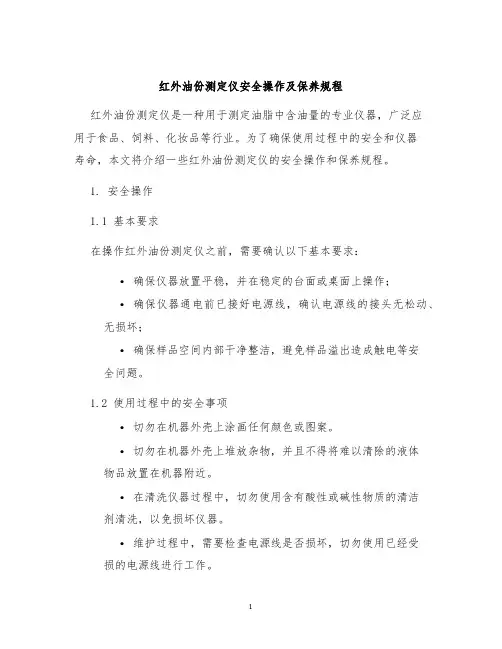

红外油份测定仪安全操作及保养规程红外油份测定仪是一种用于测定油脂中含油量的专业仪器,广泛应用于食品、饲料、化妆品等行业。
为了确保使用过程中的安全和仪器寿命,本文将介绍一些红外油份测定仪的安全操作和保养规程。
1. 安全操作1.1 基本要求在操作红外油份测定仪之前,需要确认以下基本要求:•确保仪器放置平稳,并在稳定的台面或桌面上操作;•确保仪器通电前已接好电源线,确认电源线的接头无松动、无损坏;•确保样品空间内部干净整洁,避免样品溢出造成触电等安全问题。
1.2 使用过程中的安全事项•切勿在机器外壳上涂画任何颜色或图案。
•切勿在机器外壳上堆放杂物,并且不得将难以清除的液体物品放置在机器附近。
•在清洗仪器过程中,切勿使用含有酸性或碱性物质的清洁剂清洗,以免损坏仪器。
•维护过程中,需要检查电源线是否损坏,切勿使用已经受损的电源线进行工作。
•使用红外油份测定仪时需穿戴好合适的防护用品,如专业手套、口罩等。
1.3 注意事项•不得胡乱拆卸红外油份测定仪各类部件,防止误伤。
•在使用中,要避免将手伸入设备内部,以免烫伤或电击伤。
•红外油份测定仪设备的放置位置要远离易燃物品,这样才能防止发生火灾。
2. 保养规程2.1 设备保养•在使用前需要清理样品空间内的灰尘和污垢,以免影响测试准确性;•定期对红外油份测定仪进行检查、清理和维护,以确保仪器的正常使用;•在数据收集前,需要进行有效的数据校准,以确保数据的准确性。
2.2 清洁与消毒•清洁红外油份测定仪之前,可以将部件拆卸,依次清洗;•在清洁过程中,需要注意不能将水溅洒到仪器内部或电路板上,以免造成损坏;•周期性地进行清洁和消毒,以确保仪器工作正常,不会影响样品的质量。
2.3 维护•对于仪器的磨损、故障或者损坏的部件,需要进行更换或者维修。
•定期对设备进行维护和保养,以确保仪器的正常使用寿命。
3. 结语红外油份测定仪在工业实践中的应用非常广泛。
合理的使用和维护操作可以延长仪器的寿命,提高工作效率。

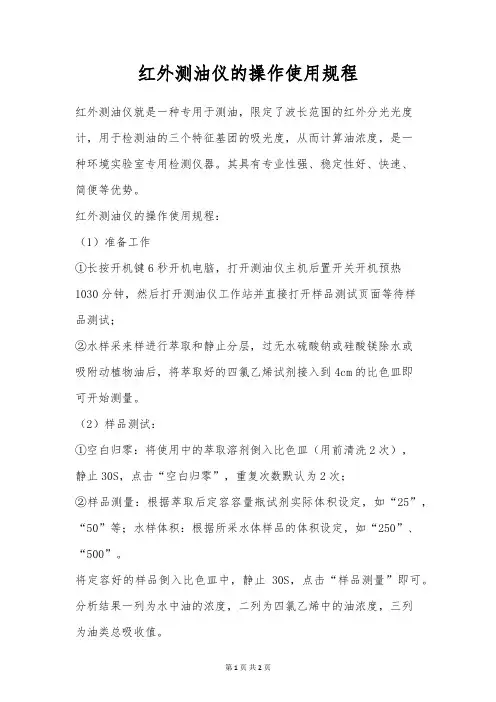

红外测油仪的操作使用规程红外测油仪就是一种专用于测油,限定了波长范围的红外分光光度计,用于检测油的三个特征基团的吸光度,从而计算油浓度,是一种环境实验室专用检测仪器。
其具有专业性强、稳定性好、快速、简便等优势。
红外测油仪的操作使用规程:(1)准备工作①长按开机键6秒开机电脑,打开测油仪主机后置开关开机预热1030分钟,然后打开测油仪工作站并直接打开样品测试页面等待样品测试;②水样采来样进行萃取和静止分层,过无水硫酸钠或硅酸镁除水或吸附动植物油后,将萃取好的四氯乙烯试剂接入到4cm的比色皿即可开始测量。
(2)样品测试:①空白归零:将使用中的萃取溶剂倒入比色皿(用前清洗2次),静止30S,点击“空白归零”,重复次数默认为2次;②样品测量:根据萃取后定容容量瓶试剂实际体积设定,如“25”,“50”等;水样体积:根据所采水体样品的体积设定,如“250”、“500”。
将定容好的样品倒入比色皿中,静止30S,点击“样品测量”即可。
分析结果一列为水中油的浓度,二列为四氯乙烯中的油浓度,三列为油类总吸收值。
(3)分析结果:在分析结果页面①根据分析结果文件名和日期查询以前测定的样品分析结果;②点击当日的分析单个样品会显示此样品的标准曲线,空白和样品谱图(不点不显示曲线和谱图)。
③分析结果可以保存成EXCEL格式的文件,便于修改和打印。
仪器使用注意事项1、尽量避免仪器的大幅度搬动,防止其基准波长跑偏。
2、当不测定样品时,请关闭主机电源;3、仪器运行过程中不要强制关闭电源;4、仪器在分析扫描时不要在其1米附近使用手机,防止电磁干扰,同时也不要接触仪器的工作台(木质工作台);5、使用的四氯乙烯必须是含油量较低的,空白谱图平滑,在2930处无明显的吸收凹陷,保证低浓度样品测量的准确度6、要保证电压稳定,地线接触良好。
7、仪器分析扫描过程中尽量不要进行其它的软件操作,防止出现计算错误。
OIL480系列红外分光测油仪操作规程
操作步骤:
1、依次打开计算机和测油仪主机电源,预热30分钟;
2、运行oil480软件,在主页面根据样品的种类选择相应的测定项目.在F1条
件设定页面输入相应的分析数据.进入F2标样设定页面,在已经保存的标准曲线目录下选中一条标线.再进入F3样品测试页面;
3、将装有空白四氯化碳溶液的比色皿放进仪器比色皿池.在F3页面首先选择
空白调零选项,输入重复次数点击”开始”按钮.扫描完成后,将样品四氯化碳放进比色皿,再选择样品测定选项,用鼠标选择测量选项中”样品测定”,分析次数可以设定为1~20次,通常为3次,再设定”分析结果文件名”\”样品名称”和”编号”,再按”开始”按钮,仪器仪器即开始样品分析;扫描完成后将自动计算出样品中油的浓度;
4、仪器使用完毕后,关闭仪器主机电源和计算机电源.清洗比色皿。
注意事项:
1、仪器所用萃取液为四氯化碳,使用时应在通风环境下进行;
2、仪器在分析过程中应避免强电场\强磁场\空气温度\压力的剧烈变化;
3、测定空白溶液\标准溶液及未知样品时,一定要注意比色皿的方向是一致的,
同时还要保证每次测定时比色皿位置的一致性。
特殊情况处理:
1、吸收峰发生偏移,则需要重新设定基准波长;
2、仪器无能量峰,需要重新选择计算机的串行口;
3、重复性差,需要重新设定基准波长\重新进行空白调零。
运行检查:
每年由计量部门进行检定。
