电磁流量计小信号是如何产生的

电磁流量计在测量的过程会有的小信号现象电磁流量计是一种利用法拉第电磁感应原理测量导电液体流量的仪器。

在测量过程中，由于各种外部和内部因素的干扰，可能会出现一些小信号现象。

这些小信号现象对测量结果的准确性和稳定性具有很大的影响。

本文将对电磁流量计测量过程中可能出现的小信号现象进行详细介绍。

1.噪声干扰噪声是指与信号无关的干扰信号，它可以来自于环境、仪器设备等各种因素。

在电磁流量计的测量信号中，噪声可能会掩盖真实的流量信号，导致测量结果的不准确。

常见的噪声包括电磁干扰、传感器本身的噪声、设备传输线路的干扰等。

2.温度漂移温度漂移是指测量系统温度变化引起的传感器信号变化。

温度变化会导致电磁流量计传感器的电特性发生变化，进而会影响输出信号。

为了克服温度漂移，通常采用温度补偿技术，通过修正算法校正温度变化对测量结果的影响。

3.液体性质变化液体的物理性质，如密度、粘度等，会随着温度、压力、流速等因素的变化而发生变化。

这些液体性质的变化会导致电磁流量计的测量信号发生变化，从而影响测量结果。

为了解决这个问题，通常需要事先对液体性质进行校准，或者在测量过程中通过修正算法进行校正。

4.地线干扰地线干扰是指来自地线的电流对电磁流量计信号的干扰。

由于电磁流量计的传感器通常与金属管道直接接触，而金属管道往往是地线的一部分，因此地线干扰会直接影响到电磁流量计的测量信号。

为了减小地线干扰，通常采用屏蔽、分离和接地等措施。

5.电磁感应干扰电磁感应干扰是指来自外界电磁场的干扰信号对电磁流量计的测量信号的影响。

外界的电磁场可以产生感应电流，从而引起电磁流量计信号的变化。

为了减小电磁感应干扰，通常采用屏蔽、滤波和距离远离干扰源等措施。

6.信号强度衰减信号强度衰减是指信号在传输过程中由于电阻、电感、电容等因素的影响而逐渐减弱。

当信号强度衰减到一定程度时，可能会导致信号无法被正常检测。

为了克服信号强度衰减，通常采用放大器和重放器等设备进行信号增强和补偿。

电磁流量计的工作原理
电磁流量计是一种常用的流量测量仪表，它通过测量流体在磁场中的运动状态来实现流量的计量。

其工作原理主要包括磁场产生、感应电动势和流量计算三个方面。

首先，电磁流量计的工作原理涉及到磁场的产生。

通常情况下，电磁流量计中会设置一对电磁线圈，通过通电产生磁场。

当流体通过测量管道时，磁场会对流体产生作用，使得流体中的带电粒子（如离子）产生偏转运动。

其次，磁场的作用会引起流体中的带电粒子产生感应电动势。

当流体中的带电粒子受到磁场作用时，会产生感应电动势，其大小与流体的流速成正比。

这一感应电动势会被测量并记录下来，成为判断流量大小的重要依据。

最后，通过对感应电动势的测量和计算，可以得到流体的流量。

电磁流量计会将感应电动势转化为标准电信号，并传输给显示仪表或控制系统，经过一系列的计算和处理，最终得到流体的流量数据。

这些数据可以被实时监测和记录，为工业生产和科学研究提供重要参考。

总的来说，电磁流量计的工作原理是基于磁场对流体中带电粒子的作用，通过感应电动势和流量计算来实现流量的准确测量。

这种测量方法具有精度高、稳定性好、适用范围广等优点，因此在工业生产和科学研究中得到了广泛的应用。

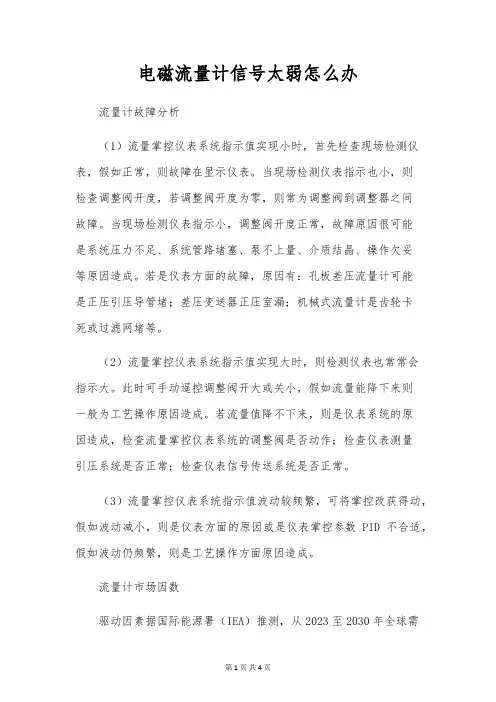

电磁流量计信号太弱怎么办流量计故障分析（1）流量掌控仪表系统指示值实现小时，首先检查现场检测仪表，假如正常，则故障在显示仪表。

当现场检测仪表指示也小，则检查调整阀开度，若调整阀开度为零，则常为调整阀到调整器之间故障。

当现场检测仪表指示小，调整阀开度正常，故障原因很可能是系统压力不足、系统管路堵塞、泵不上量、介质结晶、操作欠妥等原因造成。

若是仪表方面的故障，原因有：孔板差压流量计可能是正压引压导管堵；差压变送器正压室漏；机械式流量计是齿轮卡死或过滤网堵等。

（2）流量掌控仪表系统指示值实现大时，则检测仪表也常常会指示大。

此时可手动遥控调整阀开大或关小，假如流量能降下来则一般为工艺操作原因造成。

若流量值降不下来，则是仪表系统的原因造成，检查流量掌控仪表系统的调整阀是否动作；检查仪表测量引压系统是否正常；检查仪表信号传送系统是否正常。

（3）流量掌控仪表系统指示值波动较频繁，可将掌控改获得动，假如波动减小，则是仪表方面的原因或是仪表掌控参数PID不合适，假如波动仍频繁，则是工艺操作方面原因造成。

流量计市场因数驱动因素据国际能源署（IEA）推测，从2023至2030年全球需要对能源基础设施累计投资26.0万亿美元（以2023年美元价值计）。

其中，电力行业投资13.6万亿美元，占总投资额的52.3%。

到2030年，世界很多地方的石油、天然气和电力的基础设施将需要更换。

从长期来看，可预见的能源投资将给流量计在石油天然气和能源行业板块的应用带来不小的进展空间。

面临激烈的竞争环境，以及为了应对全球节能减排的诉求，各个行业用户更加关注生产工厂的运行效率，尽可能降低能耗，以提高竞争力。

因此，大量的投资被用于提升工厂的自动化水平和现场数据的手记和实时监控，以提升工厂的过程掌控效率。

诸如，在石油天然气和能源行业，密闭传输设施中需要性能牢靠的流体测量设备；化工和制药行业中需要高的流量计等，种种趋势必将带动传感器和现场设备（包含流量计）的进展。

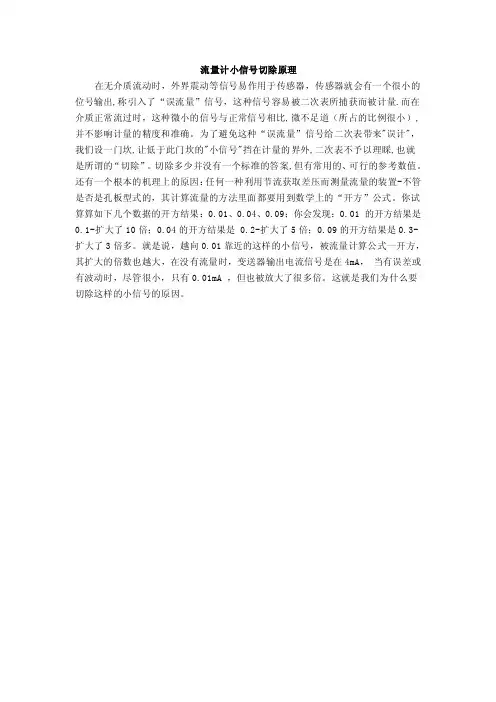

流量计小信号切除原理
在无介质流动时，外界震动等信号易作用于传感器，传感器就会有一个很小的位号输出,称引入了“误流量”信号，这种信号容易被二次表所捕获而被计量.而在介质正常流过时，这种微小的信号与正常信号相比,微不足道（所占的比例很小）,并不影响计量的精度和准确。

为了避免这种“误流量”信号给二次表带来"误计"，我们设一门坎,让低于此门坎的"小信号"挡在计量的界外,二次表不予以理睬,也就
是所谓的“切除”。

切除多少并没有一个标准的答案,但有常用的、可行的参考数值。

还有一个根本的机理上的原因：任何一种利用节流获取差压而测量流量的装置-不管是否是孔板型式的，其计算流量的方法里面都要用到数学上的“开方”公式。

你试算算如下几个数据的开方结果：0.01、0.04、0.09；你会发现：0.01 的开方结果是0.1-扩大了10倍；0.04的开方结果是 0.2-扩大了5倍；0.09的开方结果是0.3-扩大了3倍多。

就是说，越向0.01靠近的这样的小信号，被流量计算公式一开方，其扩大的倍数也越大，在没有流量时，变送器输出电流信号是在4mA，当有误差或有波动时，尽管很小，只有0.01mA ，但也被放大了很多倍。

这就是我们为什么要切除这样的小信号的原因。

电磁流量计计量原理图电磁流量计是一种常用于工业领域的流量测量仪表，它通过测量导体内液体或气体的运动而实现流量的准确测量。

在电磁流量计中，重要的计量原理包括法拉第电磁感应定律和洛伦兹力原理。

1. 法拉第电磁感应定律法拉第电磁感应定律是电磁流量计的基本原理之一。

根据法拉第电磁感应定律，当导体（流体）移动时，导体内的液体或气体会与磁场产生相对运动。

这种相对运动会导致在导体内感应出电动势，进而产生涡流。

电磁流量计利用这种感应电动势的方式来测量流量。

2. 洛伦兹力原理洛伦兹力原理是电磁流量计中效应的另一个重要方面。

根据洛伦兹力原理，导体（流体）在磁场中运动时，会受到一个垂直于流体方向和磁场方向的力，即洛伦兹力。

这个力会影响导体内液体或气体的运动状态，从而可以测量流体的流速和流量。

3. 电磁流量计的计量原理图电磁流量计的计量原理图如下：+------------------------+| |+-------|---------> |------> + +Power | | Sensor | | |Supply| | | |-| +-----> Pulsed+-------| Tube |-------> | | +----> Output| | | || | | || | | |+------------------------+ + +在电磁流量计中，Power Supply为电源供应模块，通常采用外部直流电源供应；Sensor Tube为感应管，用于产生磁场和感应电动势；Pulsed Output为脉冲输出模块，用于将感应电动势转换成脉冲信号输出。

4. 测量原理电磁流量计的测量原理基本可以归结为利用洛伦兹力原理和法拉第电磁感应定律来检测导体内液体或气体的运动状态，并根据这些信息计算流量值。

当导体内的流体流过感应管时，感应管中的磁场会感应出电动势，进而产生涡流。

通过测量涡流的大小和反向等信息，可以精确地计算出流体的流速和流量。

电磁流量计的工作原理电磁流量计的工作原理是基于法拉第电磁感应定律。

在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。

当有导电介质流过时，则会产生感应电压（工作原理如下图所示）。

管道内部的两个电极测量产生的感应电压。

测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

电磁流量计工作原理图图1 电磁流量计原理图B－磁通密度；D－测量管内径；V－流量信号（电动势）；U－液体平均轴向流速市场上电磁流量计的功能差别较大，简单的就只是测量单向流量，只输出模拟信号带动后位仪器|仪表；多功能仪表有测双向流、量程切换、上下限流量报警、空管和电源|稳压器切断报警、小信号切除、流量显示和总量计算、自动核对和故障自诊断、与上位机通信和运动组态等。

有些型号仪表的串行数字通信功能可选多种通信接口和专用芯片（ASIC），以连接HART协议系统、PROFTBUS、Modbus、FF现场总线等。

电磁流量计有一系列优良特性,可以解决其它流量计不易应用的问题,如脏污流、腐蚀流的测量。

上世纪70、80年代电磁流量在技术上有重大突破,其应用十分广泛。

优点:测量通道是段光滑直管,不会阻塞,适用于测量含固体颗粒的液固二相流体,如纸浆、泥浆、污水等不产生流量检测所造成的压力损失,节能效果好所测得体积流量实际上不受流体密度、粘度、温度、压力和电导率变化的明显影响;流量范围大,口径范围宽;可应用腐蚀性流体。

缺点:不能测量电导率很低的液体,如石油制品不能测量气体、蒸汽和含有较大气泡的液体不能用于较高温度。

电磁流量计应用领域广泛,大口径仪表较多应用于给排水工程;中小口径常用于高要求或难测场合,如钢铁工业高炉风口冷却水控制,造纸工业测量纸浆液和黑液,化学工业的强腐蚀液,有色冶金工业的矿浆;小口径、微小口径常用于医药工业、食品工业、生物化学等有卫生要求的场所。

1. 概述电磁流量计（以下简称EMF）是利用法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表。

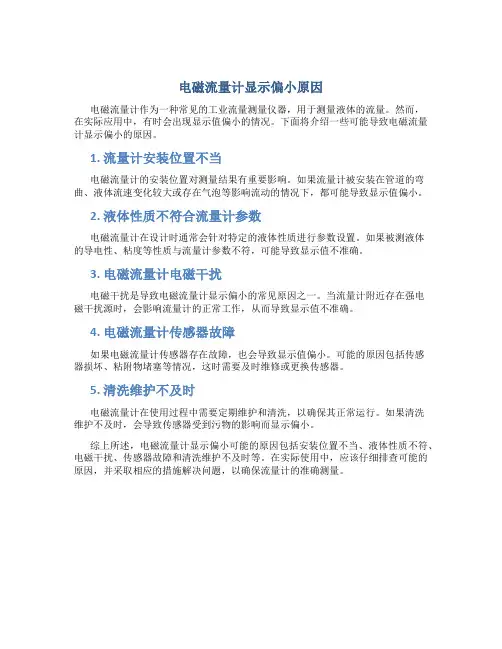

电磁流量计显示偏小原因
电磁流量计作为一种常见的工业流量测量仪器，用于测量液体的流量。

然而，
在实际应用中，有时会出现显示值偏小的情况。

下面将介绍一些可能导致电磁流量计显示偏小的原因。

1. 流量计安装位置不当
电磁流量计的安装位置对测量结果有重要影响。

如果流量计被安装在管道的弯曲、液体流速变化较大或存在气泡等影响流动的情况下，都可能导致显示值偏小。

2. 液体性质不符合流量计参数
电磁流量计在设计时通常会针对特定的液体性质进行参数设置。

如果被测液体
的导电性、粘度等性质与流量计参数不符，可能导致显示值不准确。

3. 电磁流量计电磁干扰
电磁干扰是导致电磁流量计显示偏小的常见原因之一。

当流量计附近存在强电
磁干扰源时，会影响流量计的正常工作，从而导致显示值不准确。

4. 电磁流量计传感器故障
如果电磁流量计传感器存在故障，也会导致显示值偏小。

可能的原因包括传感
器损坏、粘附物堵塞等情况，这时需要及时维修或更换传感器。

5. 清洗维护不及时
电磁流量计在使用过程中需要定期维护和清洗，以确保其正常运行。

如果清洗
维护不及时，会导致传感器受到污物的影响而显示偏小。

综上所述，电磁流量计显示偏小可能的原因包括安装位置不当、液体性质不符、电磁干扰、传感器故障和清洗维护不及时等。

在实际使用中，应该仔细排查可能的原因，并采取相应的措施解决问题，以确保流量计的准确测量。

电磁流量计工作原理
1.电磁线圈产生磁场：电磁线圈通电后，在管道内会产生一个垂直于流体流动方向的磁场，这个磁场会影响流过传感器的流体。

2.液体流过传感器：当液体流过传感器时，由于导体在外磁场作用下运动，产生的感应电势与液体的流速成正比。

3.测量液体的电势差：流经传感器的液体导电性会导致液体本身存在一个电势差。

这个电势差会被测量，并通过传感器输出为一个电压信号。

4.计算流速和流量：信号处理器接收到传感器输出的电压信号后，可以根据事先确定的校准曲线和液体的导电性，将电压信号转换为液体的流速或流量。

总结起来，电磁流量计的工作原理可以简述为：通过产生一个垂直于流体流动方向的磁场，当液体流经传感器时，感应电势会根据液体的流速产生变化，进而通过电压信号输出。

通过校准曲线和液体的导电性，可以将电压信号转换为液体的流速或流量。

需要注意的是，电磁流量计由于需要在液体中产生一定的磁场，所以对于液体中的磁性物质有一定的干扰。

此外，在一些液体中，由于粘度较高或者液体中固体颗粒较多等原因，会对流速测量产生一定的影响。

总体来说，电磁流量计凭借其准确度高、响应迅速等特点在工业和生活领域有着广泛的应用。

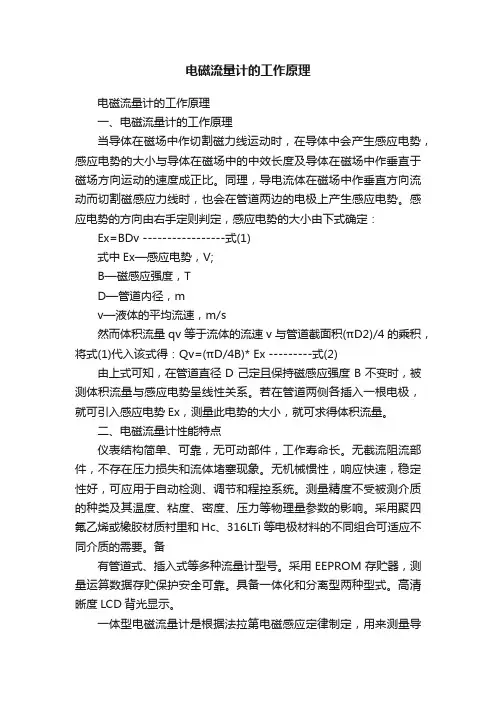

电磁流量计的工作原理电磁流量计的工作原理一、电磁流量计的工作原理当导体在磁场中作切割磁力线运动时，在导体中会产生感应电势，感应电势的大小与导体在磁场中的中效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。

同理，导电流体在磁场中作垂直方向流动而切割磁感应力线时，也会在管道两边的电极上产生感应电势。

感应电势的方向由右手定则判定，感应电势的大小由下式确定：Ex=BDv -----------------式(1)式中Ex—感应电势，V;B—磁感应强度，TD—管道内径，mv—液体的平均流速，m/s然而体积流量qv等于流体的流速v与管道截面积(πD2)/4的乘积，将式(1)代入该式得：Qv=(πD/4B)* Ex ---------式(2)由上式可知，在管道直径D己定且保持磁感应强度B不变时，被测体积流量与感应电势呈线性关系。

若在管道两侧各插入一根电极，就可引入感应电势Ex，测量此电势的大小，就可求得体积流量。

二、电磁流量计性能特点仪表结构简单、可靠，无可动部件，工作寿命长。

无截流阻流部件，不存在压力损失和流体堵塞现象。

无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。

测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。

采用聚四氟乙烯或橡胶材质衬里和Hc、316LTi等电极材料的不同组合可适应不同介质的需要。

备有管道式、插入式等多种流量计型号。

采用EEPROM存贮器，测量运算数据存贮保护安全可靠。

具备一体化和分离型两种型式。

高清晰度LCD背光显示。

一体型电磁流量计是根据法拉第电磁感应定律制定，用来测量导电流体的体积流量。

由于独特的特点，目前已广泛地应用于工业上各种导电液体的测量。

主要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业，与计算机配套可实现系统控制。

1、电磁流量计是一体积流量测量仪表，在测量过程中不受被测介质的温度、粘度、密度以及导电率(在一定范围内)的影响。

电磁流量计原理及应用论文
一、引言
电磁流量计是一种常用的流量测量仪器，能够准确测量管道中的液体流速。

本
篇论文旨在介绍电磁流量计的工作原理、特点以及广泛的应用领域。

二、电磁流量计的工作原理
电磁流量计利用法拉第电磁感应定律测量液体流过导电管道时的流速。

当电导
率大于5μS/cm的导电液体流过导电管道时，会产生法拉第电磁感应现象，即流体垂直于磁感应线产生感应电动势，这个感应电动势与流速成正比。

三、电磁流量计的特点
1.非侵入式测量，不会影响管道内部流体状态。

2.对流体的温度、压力、密度变化不敏感。

3.测量精度高，长期稳定性强。

4.适用于各种导电液体和粒子悬浮液的流量测量。

四、电磁流量计的应用领域
1.工业自动化领域：电磁流量计广泛应用于化工、冶金、造纸、食品等
行业的流量监测和控制。

2.环境监测领域：用于污水处理厂、自来水厂等水质监测领域。

3.能源行业：在石油、天然气、煤矿等领域进行流体流量测量。

五、结论
电磁流量计是一种精度高、稳定可靠的流量测量仪器，具有广泛的应用前景。

随着科技的不断进步，电磁流量计在工业、环保、能源等领域的应用将进一步扩大，为生产和生活带来更多便利。

以上就是关于电磁流量计的原理及应用的介绍，希望对读者有所帮助。

作者：XXX
日期：XXXX年XX月XX日。

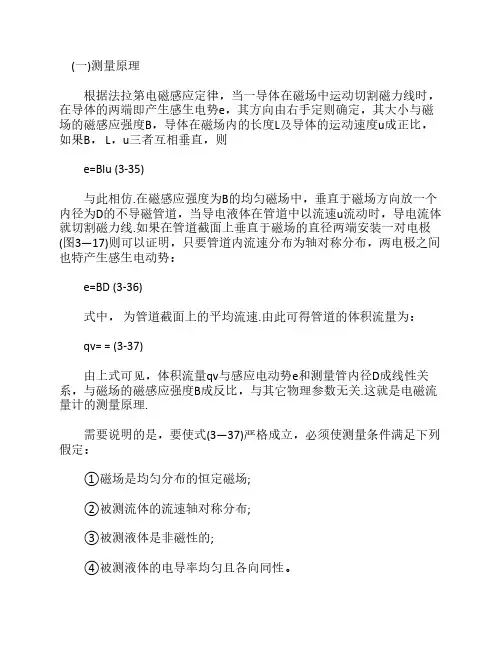

(一)测量原理 根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的运动速度u成正比，如果B， L，u三者互相垂直，则 e=Blu (3-35) 与此相仿.在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速u流动时，导电流体就切割磁力线.如果在管道截面上垂直于磁场的直径两端安装一对电极(图3—17)则可以证明，只要管道内流速分布为轴对称分布，两电极之间也特产生感生电动势： e=BD (3-36) 式中，为管道截面上的平均流速.由此可得管道的体积流量为： qv= = (3-37) 由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，与磁场的磁感应强度B成反比，与其它物理参数无关.这就是电磁流量计的测量原理. 需要说明的是，要使式(3—37)严格成立，必须使测量条件满足下列假定： ①磁场是均匀分布的恒定磁场; ②被测流体的流速轴对称分布; ③被测液体是非磁性的; ④被测液体的电导率均匀且各向同性。

图3-17 电磁流量计原理简图 1-磁极;2-电极;3-管道 (二)励磁方式 励磁方式即产生磁场的方式.由前述可知，为使式(3—37)严格成立，第一个必须满足的条件就是要有一个均匀恒定的磁场.为此，就需要选择一种合适的励磁方式。

目前，一般有三种励碰方式，即直流励磁、交流励磁和低频方波励磁.现分别予以介绍. 1.直流励磁 直流励磁方式用直流电产生磁场或采用永久磁铁，它能产生一个恒定的均匀磁场.这种直流励磁变送器的最大优点是受交流电磁场干扰影响很小，因而可以忽略液体中的自感现象的影响.但是，使用直流磁场易使通过测量管道的电解质液体被极化，即电解质在电场中被电解，产生正负离子.在电场力的作用下，负离子跑向正极，正离子跑向负极.如图3—18所示.这样，将导致正负电极分别被相反极性的离子所包围，严重影响仪表的正常工作.所以，直流励磁一般只用于测量非电解质液体，如液态金属等. 图3-18 直流励磁方式 2.交流励磁 目前，工业上使用的电磁流量计，大都采用工频(50Hz)电源交流励磁方式，即它的磁场是由正弦交变电流产生的，所以产生的磁场也是一个交变磁场.交变磁场变送器的主要优点是消除了电极表面的极化于扰.另外，由于磁场是交变的，所以输出信号也是交变信号，放大和转换低电平的交流信号要比直流信号容易得多. 如果交流磁场的磁感应强度为 B=Bm sin t (3-38) 则电极上产生的感生电动势为 e=Bm D sin t (3-39) 被测体积流量为 qv= D (3-40) 式中 Bm――磁场磁感应强度的最大值; ――励磁电流的角频率， =2 f; t――时间; f――电源频率. 由式(3-40)可知，当测量管内径D不变，磁感应强度Bm为一定值时，两电极上输出的感生电动势e与流量qv成正比.这就是交流磁场电磁流量变送器的基本工作原理. 值得注意的是，用交流磁场会带来一系列的电磁干扰问题.例如正交干扰.同相干扰等，这些干扰信号与有用的流量信号混杂在一起.因此，如何正确区分流量信号与干扰信号，并如何有效地抑制和排除各种干扰信号，就成为交流励磁电磁流量计研制的重要课题。

淮安嘉可自动化仪表有限公司
电磁流量计显示最小或无显示的原因及处理方法
电磁流量计显示最小或无显示实际是没有流量信号输出。

产生故障的原因有电源故障，连接电缆故障；传感器或转换器元器件损坏；工艺原因有液体流动状态改变，工艺管道内壁附着层出现问题。

可按以下方法检查和处理。

1、观察电磁流量计有无故障报警显示，按报警代码的含义进行相应检查和处理。

没有报警显示，检查电磁流量计供电是否正常，开关是否合上，熔丝是否熔断。

用万用表测量各级电压判断故障。

2、供电正常，再对连接电缆进行检查，励磁电缆及信号电缆的接线是否松动，接线端有无氧化、腐蚀现象，必要时紧固螺钉。

3、检查励磁线圈电阻值是否正常，线圈是否开路、匝间是否短路，端子或线圈的绝缘电阻是否下降。

4、新安装或更换的传感器，应核对传感器箭头与流体方向是否一致。

要工艺配合确定传感器是否充满液体。

传感器能否充满液体与其安装位置有关联，要按规定安装。

5、电磁流量计传感器衬里层有污物附着会使电磁流量计绝缘电阻下降，可拆下传感器进行观察，没有条件拆下传感器时，可测量电极的接触电阻和电极的极化电压，间接检查和判断附着层状况。

6、电磁流量计转换器没有流量测量信号显示，先检查传感器和转换
淮安嘉可自动化仪表有限公司
器的接线有没有问题；确定传感器正常，怀疑转换器有问题时，可用备件或同型号正常仪表的电路板替换检查、判断。

电磁流量计简单说是由流量传感器和变送器组成的。

流量传感器是把流过管道内的导电液体的体积流量转换为线性电信号。

其转换原理就是著名的法拉第电磁感应定律，即导体通过磁场，切割电磁线，产生电动势。

流量传感器的磁场是通过励磁实现的，分直流励磁、交流励磁和低频方波励磁。

现在大多流量传感器采用低频方波励磁。

变送器是由励磁电路、信号滤波放大电路、A/D采样电路、微处理器电路、D/A 电路、变送电路等组成。

工作原理电磁流量计（Eletromagnetic Flowmeters，简称EMF）是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。

电磁流量计是根据法拉第电磁感应定律制成的，电磁流量计用来测量导电液体体积流量的仪表。

由于其独特的优点，电磁流量计目前已广泛地被应用于工业过程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质；电磁流量计各种浆液流量测量，形成了独特的应用领域。

在结构上，电磁流量计由电磁流量传感器和转换器两部分组成。

传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将此信号送到转换器。

转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成流量信号成正比的标准电信号输出，以进行显示，累积和调节控制。

电磁流量计的基本原理(一)测量原理根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的运动速度u成正比，如果B，L，u三者互相垂直，则e＝Blu (3－35)与此相仿．在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D 的不导磁管道，当导电液体在管道中以流速u流动时，导电流体就切割磁力线．如果在管道截面上垂直于磁场的直径两端安装一对电极(图3—17)则可以证明，只要管道内流速分布为轴对称分布，两电极之间也特产生感生电动势：e＝BD (3－36)式中，为管道截面上的平均流速．由此可得管道的体积流量为：qv＝πDUˉ ＝（3－37）由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，与磁场的磁感应强度B成反比，与其它物理参数无关．这就是电磁流量计的测量原理．需要说明的是，要使式（3—37）严格成立，必须使测量条件满足下列假定：①磁场是均匀分布的恒定磁场；②被测流体的流速轴对称分布；③被测液体是非磁性的；④被测液体的电导率均匀且各向同性。

电磁流量计的原理和应用电磁流量计是一种常用的流量测量仪器，广泛应用于工业生产、水处理、石油化工等领域。

本文将介绍电磁流量计的工作原理以及它在不同领域的应用。

一、电磁流量计的工作原理电磁流量计是利用法拉第电磁感应原理进行流量测量的仪器。

它的主要组成部分包括感应电极、电磁线圈、测量电路和显示屏等。

当导电液体通过电磁流量计管道时，液体中横向流动的电荷将产生一个向上垂直于流动方向的电磁力。

电磁流量计中的电磁线圈通过加上一个电流产生一个磁场，当液体通过电磁流量计时，磁场的方向就会发生变化。

根据法拉第电磁感应定律，磁场变化会在感应电极中产生一个感应电势，通过测量这个电势的大小就可以计算出液体的流量。

二、电磁流量计的应用1. 工业生产领域电磁流量计在工业生产中的应用非常广泛。

它可以用于计量各种液体，如水、酸碱溶液、油类等。

在化工厂、制药厂、电力厂等生产过程中，精确测量液体的流量对于控制生产过程和计量化学品的用量非常重要。

2. 水处理领域电磁流量计在水处理领域有着广泛的应用。

它可以用于测量给水管道、污水处理厂和工业废水处理过程中的流量。

通过实时监测和控制水的流量，可以提高水资源的利用效率，保护环境，实现水的节约和循环利用。

3. 石油化工领域电磁流量计在石油化工领域中也有很多应用。

它可以用于测量石油、天然气、煤油等石油产品的流量。

在炼油厂、化工厂等场所，使用电磁流量计可以帮助实现精确的计量，确保产品的质量和生产效率。

4. 其他领域应用除了上述领域，电磁流量计还可以在供暖系统、空调系统、给排水系统等领域中进行流量测量和控制。

它在这些系统中的应用，可以帮助节能减排，提高设备的运行效率。

综上所述，电磁流量计是一种应用广泛的流量测量仪器，通过法拉第电磁感应原理实现流量的测量。

它在工业生产、水处理、石油化工等领域中发挥着重要的作用，可以帮助实现精确测量和控制流动介质的流量，提高生产效率和资源利用效率。

电磁流量计信号传输原理电磁流量计是一种常用的流量测量仪器，其信号传输原理是指通过电磁感应原理将流体流过的体积进行测量，并将测量结果通过电磁信号传输给显示仪表或控制系统。

电磁流量计的信号传输原理基于法拉第电磁感应定律，根据这个定律，当导体以某一速度穿过磁感线时，导体内将产生电动势。

在电磁流量计中，流体作为导体，当流体流过测量管时，会与测量管内的磁场发生相互作用，从而产生电动势。

这个电动势与流体流过的体积成正比，通过测量这个电动势的大小，可以得到流体流量。

具体来说，电磁流量计通常由测量管和电磁信号传输系统两部分组成。

测量管内部有一对电磁线圈，其中一个线圈作为激励线圈，通过通电产生磁场；另一个线圈作为检测线圈，用于测量流体流过时的电动势。

当流体流过测量管时，由于法拉第电磁感应定律的作用，会在检测线圈上产生电动势信号。

为了保证信号的传输质量，电磁流量计通常使用两根同轴电缆将检测线圈上的电动势信号传输到显示仪表或控制系统。

其中一根电缆用于传输电动势信号的正向极性，另一根电缆用于传输电动势信号的反向极性。

通过对这两个信号进行差分放大，可以有效抑制电磁干扰，提高信号的稳定性和精确度。

在信号传输过程中，还需要考虑到电磁流量计的输出信号与显示仪表或控制系统之间的匹配。

通常情况下，电磁流量计的输出信号是模拟信号，需要经过模数转换器将其转换为数字信号，然后再进行传输。

在数字信号传输过程中，需要注意信号的采样率和传输速率，以及信号的编码和解码方式，以确保信号的准确传输和解析。

总结起来，电磁流量计信号传输原理是通过电磁感应原理，将流体流过的体积转换为电动势信号，并通过电磁信号传输系统将信号传输给显示仪表或控制系统。

这种信号传输原理不仅能够实现流量的准确测量，还能够提高信号的稳定性和抗干扰能力，广泛应用于工业生产和流程控制中。

电磁流量计如何生成微弱信号电磁流量计由传感器和转换器两部分组成。

传感器通常由两个互相垂直的线圈组成，一个被称为励磁线圈，另一个被称为检测线圈。

励磁线圈通常由恒定的电流驱动，它产生一个均匀的磁场穿过流体。

检测线圈则用来感应由流体中电导率引起的磁场变化。

首先，在电磁流量计的工作过程中，传感器中的励磁线圈通过电源输入恒定的电流，产生一个稳定的磁场。

这个磁场与流体的运动轴垂直。

当带电的液体通过流量计的管道时，液体中的离子会与磁场相互作用，形成垂直于磁场的感应电动势。

这个感应电动势在检测线圈上引起一个感应电流。

根据法拉第定律，感应电动势与液体的速度和流量成正比。

感应电流经过检测线圈后，将被放大，通过电路进行处理和调节。

为了抵消流量计内部自身的电阻和电感，通常会在电路中设计一个补偿电路。

检测线圈产生的电压信号经过补偿电路后，转换为标准电压或电流信号输出。

接下来，转换器将电压或电流信号转换为数字信号进行处理。

转换器包含了一组放大器、滤波器以及模数转换器。

通过放大器，信号得到放大和调整。

滤波器将除去高频噪声和干扰信号，只保留和流量相关的信号。

模数转换器将模拟信号转换为数字信号，并由处理器进行数字信号的处理和计算。

最后，处理器利用内部的算法和公式，通过处理和计算数字信号，得到准确的流量数据，并进行显示、存储或输出。

这些流量数据可以通过显示屏展示给用户，或者通过通信接口输出给上位系统，实现远程监控和数据管理。

总结起来，电磁流量计通过励磁线圈产生一个稳定的磁场，液体中的离子与磁场相互作用后，检测线圈产生感应电动势。

感应电流经过放大、滤波和模数转换后，转化为数字信号。

处理器利用内部算法对数字信号进行处理和计算，最终得到准确的流量数据。

这就是电磁流量计生成微弱信号的过程。

电磁流量计如何生成微弱信号
电磁流量计是基于法拉第电磁感应定律，通过测量导电流体在磁场中的感应电动势来计算流体流量。

电磁流量计通常由变送器和转换器两部分组成，被测介质的流量经变送器变换成感应电势后，再经转换器把电势信号转换成统一标准信号(4~20mA 输出)，以便进行指示、记录或与电动单元组合仪表配套使用。

电磁流量计如何生成微弱信号：
1、由于外界有震动或较大磁场干扰，在无介质流动时，外界震动等信号作用于传感器，引入“误流量”信号，当这种信号高于仪表的计量下限时也被累计。

2、电极表面粘附一层绝缘物、受到外界干扰或是电极送出的毫安信号在放大和转换过程中出现零点漂移，使得信号偏离正常值，从而造成误差。

3、在泵启动时，液体通过流量计而切割磁力线，产生流量信号，这些液体终都被后续环节利用，其流量测量值是有效的，应该进行累计；当泵停止时，管道中还会有少量液体回流，反向切割磁力线，同样产生小信号，但是这些液体并没有被实际生产所利用，而流量计仍然会把信号进行采样累计，这就会造成较大的误差。
