《精品课件》项目5 实训室局域网组建配置与维护
- 格式：ppt
- 大小：6.74 MB
- 文档页数：55
下载文档原格式
合集下载
局域网的组建与维护
06 总结回顾与展望未来
关键知识点总结回顾
局域网基本概念
局域网是一种在小范围内实现计算机间通信的网络，具有高数据传输 速率和低误码率等特点。
局域网组成要素
局域网的组成包括网络硬件（如服务器、工作站、网卡、传输介质等） 和网络软件（如操作系统、协议软件、应用软件等）。
局域网拓扑结构
常见的局域网拓扑结构有星型、环型、总线型和网状型等，不同的拓 扑结构具有不同的优缺点和适用场景。
网络服务配置与优化
配置网络服务
根据局域网的需求，配置相应的网络服务，如DNS服务、DHCP服务、文件共享 服务等。在配置过程中，需要注意服务的端口号、协议类型、访问权限等参数的 设置。
优化网络服务性能
通过对网络服务的监控和分析，找出性能瓶颈，采取相应的优化措施，如调整服 务参数、升级硬件设备、增加网络带宽等，提高网络服务的稳定性和效率。
04 局域网维护与故障排除
常见故障现象及原因分析
网络连接故障
数据安全问题
无法连接到局域网或互联网，可能是 网线、网卡、路由器等硬件故障，或 者是IP地址、DNS等网络配置错误。
数据泄露、篡改或损坏，可能是病毒、 木马等恶意软件攻击，或者是非法访 问、误操作等人为因素造成。
网络性能下降
网络传输速度变慢，可能是网络带宽 不足、网络设备性能下降、网络拥塞 等原因导致。
故障诊断方法和技巧
观察法
查看网络设备的指示灯状态，了解网络连接情况；观察电脑桌面 右下角的网络连接图标，判断网络是否正常连接。
测试法
使用ping命令测试网络连接状态，检查网络是否通畅；使用 tracert命令跟踪数据包路径，定位故障点。
替换法
替换疑似故障的网络设备或部件，观察网络状态是否恢复正常，以 判断故障点。
局域网组建与维护局域网规划与建设ppt课件
2023
REPORTING
局域网组建与维护局 域网规划与建设ppt 课件
2023
目录
• 局域网基本概念与原理 • 局域网硬件设备选型与配置 • 局域网软件环境搭建与优化 • 网络安全策略制定与实施 • 故障诊断与排除方法论述 • 性能监测与评估报告呈现
2023
PART 01
局域网基本概念与原理
REPORTING
设备选型原则及建议
设备性能
设备兼容性
选择高性能的设备，确保网络传输速度和 稳定性。
确保所选设备与其他网络设备和计算机兼 容，避免出现通信故障。
设备可扩展性
设备价格与维护成本
考虑未来网络升级和扩展需求，选择具备 可扩展性的设备。
在满足性能、兼容性和可扩展性的前提下， 选择性价比较高的设备，并考虑设备的维护 成本和售后服务。
识，防范类似事件的再次发生。
解决方法
使用网络监控工具分析网络流量，发现网络中存在大 量的广播数据包，导致网络拥塞。进一步检查发现是 一台感染病毒的主机在不断发送广播数据包。
2023
PART 06
性能监测与评估报告呈现
REPORTING
关键性能指标（KPI）设定和监测方法论述
关键性能指标（KPI）设定
网络监控工具
如Wireshark、PRTG等，可以实时监控网络流量、分析数据包，帮助诊断网络性能问题 和安全漏洞。
典型故障排除案例剖析
案例一
网络连通性故障
故障现象
某用户无法访问公司内部服务器。
诊断过程
首先使用ping命令测试用户主机与服务器之间的连通性， 发现ping不通。然后检查用户主机的IP地址配置，发现IP 地址配置错误。
传输介质与拓扑结构
REPORTING
局域网组建与维护局 域网规划与建设ppt 课件
2023
目录
• 局域网基本概念与原理 • 局域网硬件设备选型与配置 • 局域网软件环境搭建与优化 • 网络安全策略制定与实施 • 故障诊断与排除方法论述 • 性能监测与评估报告呈现
2023
PART 01
局域网基本概念与原理
REPORTING
设备选型原则及建议
设备性能
设备兼容性
选择高性能的设备，确保网络传输速度和 稳定性。
确保所选设备与其他网络设备和计算机兼 容，避免出现通信故障。
设备可扩展性
设备价格与维护成本
考虑未来网络升级和扩展需求，选择具备 可扩展性的设备。
在满足性能、兼容性和可扩展性的前提下， 选择性价比较高的设备，并考虑设备的维护 成本和售后服务。
识，防范类似事件的再次发生。
解决方法
使用网络监控工具分析网络流量，发现网络中存在大 量的广播数据包，导致网络拥塞。进一步检查发现是 一台感染病毒的主机在不断发送广播数据包。
2023
PART 06
性能监测与评估报告呈现
REPORTING
关键性能指标（KPI）设定和监测方法论述
关键性能指标（KPI）设定
网络监控工具
如Wireshark、PRTG等，可以实时监控网络流量、分析数据包，帮助诊断网络性能问题 和安全漏洞。
典型故障排除案例剖析
案例一
网络连通性故障
故障现象
某用户无法访问公司内部服务器。
诊断过程
首先使用ping命令测试用户主机与服务器之间的连通性， 发现ping不通。然后检查用户主机的IP地址配置，发现IP 地址配置错误。
传输介质与拓扑结构

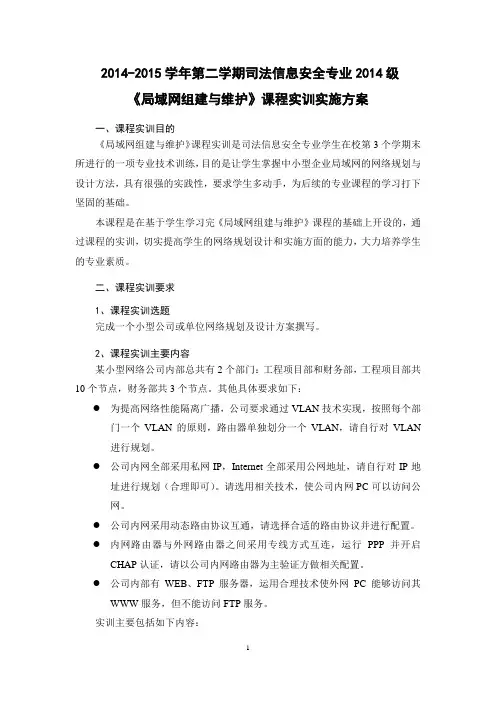

《局域网组建与维护》课程设计实训实施方案150609
2014-2015学年第二学期司法信息安全专业2014级《局域网组建与维护》课程实训实施方案一、课程实训目的《局域网组建与维护》课程实训是司法信息安全专业学生在校第3个学期末所进行的一项专业技术训练，目的是让学生掌握中小型企业局域网的网络规划与设计方法，具有很强的实践性，要求学生多动手，为后续的专业课程的学习打下坚固的基础。
本课程是在基于学生学习完《局域网组建与维护》课程的基础上开设的，通过课程的实训，切实提高学生的网络规划设计和实施方面的能力，大力培养学生的专业素质。
二、课程实训要求1、课程实训选题完成一个小型公司或单位网络规划及设计方案撰写。
2、课程实训主要内容某小型网络公司内部总共有2个部门：工程项目部和财务部，工程项目部共10个节点，财务部共3个节点。
其他具体要求如下：●为提高网络性能隔离广播，公司要求通过VLAN技术实现，按照每个部门一个VLAN的原则，路由器单独划分一个VLAN，请自行对VLAN进行规划。
●公司内网全部采用私网IP，Internet全部采用公网地址，请自行对IP地址进行规划（合理即可）。
请选用相关技术，使公司内网PC可以访问公网。
●公司内网采用动态路由协议互通，请选择合适的路由协议并进行配置。
●内网路由器与外网路由器之间采用专线方式互连，运行PPP并开启CHAP认证，请以公司内网路由器为主验证方做相关配置。
●公司内部有WEB、FTP服务器，运用合理技术使外网PC能够访问其WWW服务，但不能访问FTP服务。
实训主要包括如下内容：（1）需求分析（2）网络规划要求将详细写明每个功能的配置原因、方法及命令。
①网络结构设计要求用VISIO绘制网络结构设计拓扑图。
②VLAN划分为提高网络性能要求每个部门隔离广播公司通过VLAN技术实现，按照每个部门一个VLAN的原则，路由器单独划分一个VLAN，请自行对VLAN进行规划，填写下表空白内容。
请根据你自己规划的IP地址，填写下表，并放入要求撰写文档网络规划部④NAT实现公司内网全部采用私网IP，Internet全部采用公网地址，请自行对IP地址进行规划（合理即可）。
《局域网组建与维护》PPT说课课件
教学方法
3、教学手段
校园数字图书馆 模块化实训
现代化 多媒体教学课件
阶段性技能比武
传统的 课堂理论教学
ห้องสมุดไป่ตู้
下企业顶岗实践
教学方法
4、网络教学环境 学院十分重视教学环境和教学条件的改善及信息化 建设，建成千兆光纤校园网和两间一体化教室、一间 网络与通信实训室、一间软件技术实训室、一间多媒 体实训室、5间引进机房，满足网络专业教学需要。 实验室可承担“通信技术”、“软件开发”、“网 络组建”、“网络服务器架设”、“网络数据库管 理”、“网页设计与网站开发”、“网络安全与防护” 等课程的实验实训，包括TCP/IP协议实验、网络组建 与互联实验、网络服务器架设实验、网络数据库管理 实验、网页设计与网站开发实验、网络安全与防护实 验。

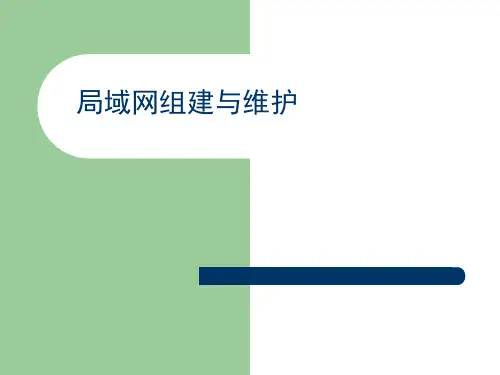

局域网组建与维护
——说 课 环 节——
课程设置
教学内容
教学方法 教学团队 教学条件
教学效果
特色与创新
课程设置
1、课程定位 《局域网组建与维护》是高职高专计算机网络相关专 业的一门理论性、实践性较强的专业基础课，在计算机 网络技术相关专业课程体系中，起到承前启后的中坚作 用，对计算机网络相关专业学生的职业能力培养和职业 素养养成起着非常重要的支撑作用，是网络技术专业教 学的主要载体。 通过本课程的学习，学生能够完成家庭组网、企业 组网等局域网的组建和维护；掌握局域网的拓扑结构、 WLAN、架设和配置服务器等知识和技能，为后续的《网 络规划和管理》等课程打下坚实的基础。
4
解决问 题能力
课程设置
3、前导课程与后续课程
前导课程
计算机应用基础 计算机网络基础 程序设计基础 操作系统 计算机组装与维护
后续课程
局域网组建与维护全书课件完整版ppt全套教学教程最全电子教案电子讲义(最新)
【项目分解】
序号 任务名称
主要内容
（1）查看计算机能否正常启动，是否已经安装操作系统？
（2）查看网卡是否已安装，网卡是否能正常使用？
1
检查与配置单 （3）查看网络通信协议（TCP/IP）是否已经正确安装，如
台计算机
果没有安装则首先要安装上，如果已经安装则要进行参数 配置。
（4）查看网络服务是否已经正确安装，如果没有安装则要 安装网络服务
（1）准备虚拟机一台 （2）检查安装操作系统的物理条件是否满足 （3）安装操作系统
【实践5】
（1）查看当前使用计算机是否安装有 TCP/IP协议，并说明其版本信息
（2）配置IP地址，思考为什么要这样设置
【实践4】
（1）准备好网络环境 （2）将计算机接入Internet （3）设置网络连接，测试连通性
（3）说明安装了哪些服务
【任务实施——任务卡2】
【任务实施——任务2分解】
任务2-1 连接两台计算机
任务2-2 配置网络
• 对等网上的每一台计算机，都应配置相同
的组件类型、网络标识和访问控制才能实现 网络上的资源共享，保证网络的连通性。
1．更改计算机名称
为了方便计算机在网络中能相互访问，网络中的每 一台计算机需要配置一个唯一的名称。本项目中以 “W”计算机名称的修改为例进行介绍。
绝对不愿意丢失资料，足见资料的重要性，因此都需要迅速 拷入新电脑中，但U盘又太小，也不是所有人都有存储容量 足够大的移动硬盘，怎么办？
两位老师去广西开会，都携带了笔记本电脑，装有 Windows XP系统和无线网卡。在会议研讨过程中，两个 人要完成1个项目的介绍，需要两个人充分协商合作并交换大 量信息（这些信息都存储在各自的笔记本电脑上），身边没 有网线、大容量移动硬盘等辅助设备，请从技术上帮助他们 完成任务。
《局域网组建》PPT课件
IP地址表示方法
点分十进制表示法，由四组数字组成，每组数字之间用小数点 隔开，每组数字的取值范围为0~255。
子网掩码作用及设置方法
子网掩码作用
用于划分子网，将IP地址的网络部分和主机部分区分开，从而确定子网规模和每个子网 中的主机数量。
子网掩码设置方法
将IP地址与子网掩码进行按位与运算，得到网络地址；将网络地址与子网掩码取反后进 行按位或运算，得到广播地址。根据网络规模和实际需求，选择合适的子网掩码长度。
配置ACL规则
在路由器或交换机上配置ACL规则，定义允许或拒绝特定IP地址、端口号或协议类型的网络 流量。
应用ACL
将配置好的ACL应用到相应的接口或方向上，实现对局域网内不同用户或设备的访问控制。 例如，可以限制某些用户只能访问特定的共享资源或禁止某些设备的网络访问权限。
06 故障诊断与排除技巧
常见故障现象描述
网络连接故障
IP地址配置错误
电脑无法连接到局域网或互 联网，可能表现为网络图标 异常、无法访问网络资源等。
IP地址配置不正确，导致电 脑无法与其他设备通信，可 能表现为网络不通、ping命 令失败等。
网络设备故障
交换机、路由器等网络设备 出现故障，导致网络传输异 常，可能表现为设备指示灯 异常、网络时断时续等。
服务器存储设备配置建议
服务器
选择高性能、高稳定性的服务器，确 保数据处理能力和数据存储安全。考 虑采用冗余设计，如RAID技术，提高 数据安全性。
存储设备
根据数据量和访问需求选择合适的存储 设备，如硬盘、SSD等。对于重要数据， 建议采用数据备份和恢复措施，如定期 备份、远程备份等。
03 软件配置与安装调试
选择依据

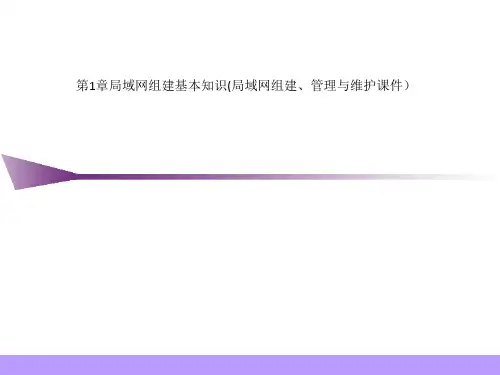

第1章局域网组建基本知识(局域网组建、管理与维护课件)
21世纪高等院校网络工程规划教材
第10页
1.1.4 局域网的特点
➢局域网地理范围一般在0.01km~20km之间。这样的地理 范围可以是一个跨城市的集团组织或是一个集团的建筑楼 群，也可以是一栋楼或一个办公室。可见局域网联网非常 灵活，甚至两台计算机就可以连成一个对等的局域网。
➢局域网是专用网。一般由一个部门专有，不需要使用公 共通信设施连网，专线使得局域网具有较好的信道质量。
➢局域网的数据传输率高，误码率低。数据传输率一般在 10Mbps –10Gbps，而误码率却在10-9左右。 ➢局域网使用共享信道技术，具有独特的介质访问控制方 式。例如，以太网的总线结构和基于CSMA/CD的介质访 问控制。 ➢局域网价格低廉，组网容易，使用方便。
© 2009.2 人民邮电出版社
21世纪高等院校网络工程规划教材
© 2009.2 人民邮电出版社
21世纪高等院校网络工程规划教材
第9页
1.1.3 局域网的功能
➢资源共享。共享网络中的各种硬件和软件资源，使网络中 的资源互通有无、分工协作；从而避免了不必要的投资浪费， 大大提高了资源的利用率。
➢负载均衡与分布处理。将局域网任务分布在多台主机，均 衡网络负载。将任务分散到不同的计算机上进行分布式处理， 充分利用各地的计算机资源进行协同工作。
Token Ring
Many LANs and WANs
FTP – 文件传输协议； HTTP - 超文本传输协议； SMTP – 简单邮件传输协议
； DNS – 域名解析服务系统； TFTP - 一般文件传输协议； SNMP - 简单网络管理协议； TCP – 文件传输控制协议； UDP - 用户报文协议；
●IP ●ICMP ●ARP ●RARP
局域网组建与配置技能实训课件
网络性能优化实训
• 总结词：理解网络性能优化的重要性，掌握网络性能优化 的方法，熟悉网络性能监控和报告的解读。
网络性能优化实训
详细描述
1. 网络性能优化的重要性：随着网络设备的增加和应用的复杂性提高，网络性能问题逐渐凸 显，因此需要进行网络性能优化。
2. 网络性能优化的方法：包括物理层优化（如增加带宽、改善信号质量等）、网络层优化（ 如使用负载均衡、优化路由等）和应用层优化（如优化应用软件、使用压缩技术等）。
详细描述
1. 工程实施：依据设计方案，安装网络设备，连接设备端口，配置网 络参数，确保网络设备的正常运行。
2. 验收测试：对已实施的网络工程进行功能和性能测试，检查网络连 通性、传输速度等指标，确保网络工程符合设计要求。
06
局域网组建与配置 常见问题及解决方 案
网络连接故障及解决方案
网络连接故障
2. 安全策略的制定和实施：安全策略是指定义哪些用户可以访问哪些资 源，以及在访问时需要满足哪些条件等。制定安全策略需要考虑用户需 求、资源保护等因素。
防火墙配置与安全策略实训
3. 访问控制列表
访问控制列表是一种安全措施，可以限制对特定资源的访问 权限。通过使用访问控制列表，可以防止未经授权的用户访 问敏感数据或执行恶意操作。
网络连接故障通常表现为无法上网、 网速慢、网络不稳定等。
解决方案
检查网络设备（如路由器、交换机、 网线等）是否正常工作，确保网络设 备连接正确，尝试重新启动网络设备 ，检查网络设置是否正确。
网络配置错误及解决方案
网络配置错误
网络配置错误通常表现为无法上网、 无法访问特定网站、无法使用某些网 络服务等。
局域网组建与配置技 能实训课件
局域网组建、管理与安全维护-组建实训室网络
任务1-3 网络结构设计 拓扑结构图设计说明如下。 （1）传输介质。 计算机与交换机、代理服务器的连接都通过双绞线连接。 （2）学习分组。 为了满足分组训练要求，便于分组组建和维护管理构建的网络，每个小组的计算机用1台交换机连接。该实训 室共有48台计算机，分为6个小组，每个小组8台计算机。各小组还可以重新组合成小型局域网。
（2）平均每天有3个班级在此实训室上课，有的需要 Windows 7系统，有的需要Windows Server 2008或Linux系 统，甚至需要同时运行多个系统；
（3）每个班上课的环境都是全新的，不要把上次课的操作结 果保留在操作计算机上；
（4）为了避免IP地址冲突和地址不够用的问题，实训室内要 实现动态地址分配；
是（ ）
光纤网络（ ）；双绞线网络（ ）
共（ ）台，是（ ）型号的
使用该实训室的专业、 课程及主要训练内容
连接设备的品牌及型号
有哪些网络安全要求 上网安全（ ）；信息安全（ ）
有哪些应用要求
共享访问Internet（ ）；远程管理（ ）；自动获取IP地址（ ）
是否同意以上内容
情况属实（ ） 说明：调查人和被调查人签名确认
（1）用户调查分析 （2）需求分析 （3）网络结构设计
任务2 连接与配 置实训室
局域网
按照拓扑结构图和实训室物理布局连接好网络。首先是物理 连接，通过传输介质将所有需要的设备连接起来。网线已经 连接到该实训室，实训室内具体设置要求如下。
（1）教师将实训指导书和实训要求文档存放到服务器上，学 生共享服务器下载文件；
耐心做事，做好简单的事情
注重团队协作
第第44页

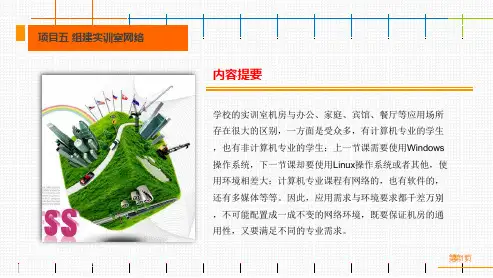

项目五 组建实训室网络
过渡页
TRANSITION PAGE
《网络组建与维护》课件
验证、访问控制等手段加强安全性。
03
网络操作系统与服务器
Windows Server的安装与配置
安装前的准备工作
选择合适的硬件配置，准备安 装介质，备份重要数据。
配置网络连接
配置IP地址、子网掩码、默认 网关等网络参数，测试网络连 通性。
安装过程
启动安装程序，选择安装类型 ，选择安装位置，设置管理员 密码，等待安装完成。
系统日志
03
检查服务器、路由器、交换机等网络设备的系统日志，以发现
潜在的故障和问题。
常见网络故障的排除方法
本地连接问题
检查网线是否完好，水晶头是否松动，以及 网卡驱动程序是否正常。
交换机故障
检查交换机的端口状态、配置以及与上层网 络的连接。
路由问题
检查路由表、路由协议配置以及与相邻网络 的连接状态。
DNS问题
检查DNS服务器是否正常工作，域名解析是 否正常。
网络维护的最佳实践
定期备份网络配置
防止因设备故障或配置错误导致网络中断。
定期检查网络设备
确保设备正常运行，及时发现并解决潜在问 题。
实施网络安全策略
保护网络安全，防止未经授权的访问和攻击 。
建立故障应急响应机制
快速响应和处理网络故障，减少对业务的影 响。
《网络组建与维护》 PPT课件
contents
目录
• 网络基础知识 • 网络设备与组网技术 • 网络操作系统与服务器 • 网络故障排除与维护 • 网络安全与防护 • 网络应用与服务
01
网络基础知识
网络的定义与分类
总结词
了解网络的基本概念和分类，包括局域网、城域网、广域网 等。
详细描述
网络是由各种计算机、终端设备、传输介质等组成的，可以 实现数据传输、资源共享、远程登录等功能。根据覆盖范围 和规模，网络可以分为局域网、城域网、广域网等概念和体系结构，了解 TCP/IP协议族和OSI模型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3．配置Internet连接共享
（1）WinGate服务器的安装。 ① 双击WinGate安装文件，首先是协议界面，必须需选择“I agree”项,进入WinGate欢
迎界面。 ② 选择WinGate的安装类型。 如果在网络的其他计算机上没有发现WinGate，安装程序会建议配置这台计算机为客户端
或服务器。在选为服务器的计算机上选择“服务器”安装类型，如果还没确定的情况也 是先选择“服务器”。如图5-2所示。 ③ 选择“Continue”，注册、选择安装方式、选择安装路径（见图5-3）等一直继续直到 完成安装。在安装过程中有一个activate项，要进行激活，可选择在线激活，也可选择 不在线激活。
步骤2：单击“确定”按钮，弹出“安装向导”。如图5-19所示。
图5-18 “选择安装语言”对话框
图5-19 “安装向导”对话框
任务1 实训室网络组建、配置与维护
任务1-3 架设与配置文件服务器（Serv-U） 1．安装Serv-U
• 步骤3：单击“下一步”按钮，弹出“许可协议”对话框。如图5-20所示。 • 步骤4：单击“下一步”按钮，弹出“选择目标位置”对话框。如图5-21所
图5-4 安装成功后“程序”中显示的状态
图5-5 登录界面
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享 在该登录窗口，先不输入密码，直接单击“OK”按钮，进入图5-6所示的窗口。
提示你还没有设置密码，是否不设置密码继续运行。单击“OK”则是，单击 “Cancel”为否。 然后会提示你没有密码设置不安全，要求你设置新的密码。在图5-7中输入密码 。设置后单击“OK”进入WinGate主界面（见图5-8）。
（2）软件环境：Windows Server 2003操作系统，TCP/IP，WinGate服务器 软件。
2．任务要求
（1）在Windows Server 2003系统中安装WinGate服务器。 （2）配置WinGate服务器。
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
图5-2 选择安装类型
图5-3 选择安装路径
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享
④ 安装成功
安装完成后需要重启计算机。在计算机桌面下方有如 图标显示，表明WinGate已经安装 在程序窗口中也有相应显示，如图5-4所示。在该图中可发现，其中起主要作用的是
图5-27 “域向导”对话框
图5-28 填写FTP使用相关对外通讯端口的信息
任务1 实训室网络组建、配置与维护
任务1-3 架设与配置文件服务器（Serv-U） 2．建立FTP服务器
3．配置Internet连接共享 （3）WinGate客户端配置。 步骤2：客户端配置。如图5-13所示。 ① WinGate 客户端主界面如图5-13所示，选择“WinGate Servers”选项卡
（见图5-14）。
图5-13 WinGate客户端配置 图5-14 “WinGate Servers”选项卡
任务1 实训室网络组建、配置与维护
任务1-3 架设与配置文件服务器（Serv-U） 2．建立FTP服务器
步骤2：单击“管理域”，弹出“域向导”对话框，输入域名信息，勾选“启用 域”。如图5-27所示。
步骤 3：单击“下一步”按钮，出现填写FTP使用相关对外通讯端口的信息，端 口可以改动，本文保持默认值。如图5-28所示。
图5-6 密码输入提示框
图5-7 密码设置界面
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享 左边窗格中显示“System”“Service”“Users”选项卡，图5-8中显示的是
“System”选项卡；右边窗格中动态显示内部使用WinGate访问Internet 的情况，可同过该窗口随时中止用户的访问连接。 （2）WinGate服务器配置。 WinGate能提供WWW、POP3、FTP、Telnet、SOCKS等代理服务。默认情况 下，各服务采用默认端口，如WWW用80端口，FTP用21端口等。如要对端 口进行更改，则需手动修改设置。 可对“Services”选项卡中的所有服务进行配置，下面以WWW服务配置为例进 行说明。选中“WWW Proxy server”，双击，进入“WWW Proxy server属性对话框”，如图5-9所示，对各选项进行设置。
评价方式 教师评价+小组评价+个人评价
项目描述
有个机房的计算机使用已有5年，一批计算机反应速度非常慢，而且 时常出现问题，需要维修，因此，学校决定新建一个机房，将该机房 中原来仍然可用的计算机作为其他机房的备用机器，机房通过原有的 交换机与Internet连接。
新机房供网络专业使用，但也在机房紧张的时候能完成计算机基础应 用的实习实训。防止病毒交叉感染，机房的计算机封闭了U盘接口， 所有课堂训练和拓展训练的练习及教师布置的作业都是从服务器上 传和下发。
示。
图5-20 “许可协议”对话框
图5-21 “选择目标位置”对话框
任务1 实训室网络组建、配置与维护
任务1-3 架设与配置文件服务器（Serv-U） 1．安装Serv-U
• 步骤5：单击“下一步”按钮，弹出“选择开始菜单文件夹”对话框。如图
5-22所示。
• 步骤6：单击“下一步”按钮，弹出“准备安装”对话框。如图5-23所示。
局域网组建、配置与 维护项目教程
项目5 实训室局域网 组建、配置与维护
教学导航
知识目标 技能目标 态度目标 准备工作
● 了解实训室局域网与其他网络不同之处 ● 知道文件服务器的作用 ● 了解组建实训室局域网的作用与目标 ● 知道主要的网络测试方法 ● 掌握DHCP的作用与功能 ● 学会安装与配置专门的文件服务器 ● 熟悉DHCP服务器的配置与维护 ● 熟练掌握快速恢复多机系统 ● 熟练掌握局域网安全维护 ● 熟练掌握远程管理实训室计算机 ● 通过实训室局域网使用，了解网络安全的必要性，树立安全观念 ● 认真分析任务目标，做好整体规划 ● 耐心做事，做好简单的事情，简单的事情不能忽视，要反复练习要熟练 ● 团队协作，相互配合 ● 分组：每6～7个学生一组，自主选择1人为组长 ● 给每个组准备6～7台没有任何配置但硬件设备齐全的计算机，让学生将这些计 算机按要求完成配置，给每个学生分发一份任务书 ● 系统安装盘、Office安装文件
（2）配置终端服务器 （3）配置客户端，实现通过XP等Windows操
作系统管理远程服务器
任务1-7网络测试
（1）测试计算机能否正常上网 （2）测试能否执行远程管理 （3）测试计算机之间能否正常通信 （4）测试能否正常使用文件服务器
任务实施
根据实训室建设要求，按以下要点实施任务。 （1）需要专门配置一台服务器来存储学生的作业和教师的教学文件 （2）为了减轻管理员的工作量，学生使用的客户端均采取动态获取 地址的方式，避免IP地址冲突，因此需要设置DHCP服务，给实训室 所有客户机提供IP地址。 （3）计算机硬件要能满足常用局域网的要求，并能与Internet连接 （4）安装有多个操作系统，如Windows XP、Linux、Windows 2003 Server等，以满足计算机基础操作及网络专业的应用需求。 （5）满足网络安全，并可以让学生模拟组建网络过程中所需要的各 种配置。
图5-8 WinGate主界面
图5-9 WinGate服务器的配置界面图
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享 （3）WinGate客户端配置。 配置方法一如下介绍。 步骤1：客户端安装。 内网中的计算机使用WinGate登录Internet，一种简单的方式即安装WinGate
任务1
实训室局
任务1-4 DHCP服务器安装、配
域网组建、配 置与管理
置与维护
（1）安装好软件 （2）配置文件服务器 （1）安装DHCP服务 （2）配置和管理DHCP服务 （3）配置DHCP客户端 （1）安装管理软件
任务1-5快速恢复多机系统
（2）不同模式的配置
（3）恢复多机系统
（1）安装终端服务
任务1-6远程管理服务器
“WinGate Engine”和“GateKeeper”。启动WinGate程序是通过“Start Wingate Engine”程序实现的，关闭则使用“Stop Wingate Engine”。而 “GageKeeper”是用户的界面，启动时就可发现，进入的是GateKeeper界面。如图 5-5所示。
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享 （3）WinGate客户端配置。 ② 选择“Application”标签（见图5-15），单击“Add”按钮，可选择本地硬
盘上的信息如何被访问。 选项1：使文件只能在局域网内被访问。 选项2：可使文件发到互联网，但不能从互联网上直接进入访问。 选项3：可使文件以任意形式访问（不论是互联网还是局域网）。 ③ 选择“Advanced”标签（见图5-16），是在重装网络硬件或其他程序更改
图5-22 “选择开始菜单文件夹”对话框
图5-23 “准备安装”对话框
任务1 实训室网络组建、配置与维护
任务1-3 架设与配置文件服务器（Serv-U） 1．安装Serv-U
• 步骤7：单击“下一步”按钮，弹出“正在安装”对话框。如图5-24所示。 • 步骤8：等待安装完成，弹出“完成安装”对话框。如图5-25所示。
（1）WinGate服务器的安装。 ① 双击WinGate安装文件，首先是协议界面，必须需选择“I agree”项,进入WinGate欢
迎界面。 ② 选择WinGate的安装类型。 如果在网络的其他计算机上没有发现WinGate，安装程序会建议配置这台计算机为客户端
或服务器。在选为服务器的计算机上选择“服务器”安装类型，如果还没确定的情况也 是先选择“服务器”。如图5-2所示。 ③ 选择“Continue”，注册、选择安装方式、选择安装路径（见图5-3）等一直继续直到 完成安装。在安装过程中有一个activate项，要进行激活，可选择在线激活，也可选择 不在线激活。
步骤2：单击“确定”按钮，弹出“安装向导”。如图5-19所示。
图5-18 “选择安装语言”对话框
图5-19 “安装向导”对话框
任务1 实训室网络组建、配置与维护
任务1-3 架设与配置文件服务器（Serv-U） 1．安装Serv-U
• 步骤3：单击“下一步”按钮，弹出“许可协议”对话框。如图5-20所示。 • 步骤4：单击“下一步”按钮，弹出“选择目标位置”对话框。如图5-21所
图5-4 安装成功后“程序”中显示的状态
图5-5 登录界面
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享 在该登录窗口，先不输入密码，直接单击“OK”按钮，进入图5-6所示的窗口。
提示你还没有设置密码，是否不设置密码继续运行。单击“OK”则是，单击 “Cancel”为否。 然后会提示你没有密码设置不安全，要求你设置新的密码。在图5-7中输入密码 。设置后单击“OK”进入WinGate主界面（见图5-8）。
（2）软件环境：Windows Server 2003操作系统，TCP/IP，WinGate服务器 软件。
2．任务要求
（1）在Windows Server 2003系统中安装WinGate服务器。 （2）配置WinGate服务器。
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
图5-2 选择安装类型
图5-3 选择安装路径
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享
④ 安装成功
安装完成后需要重启计算机。在计算机桌面下方有如 图标显示，表明WinGate已经安装 在程序窗口中也有相应显示，如图5-4所示。在该图中可发现，其中起主要作用的是
图5-27 “域向导”对话框
图5-28 填写FTP使用相关对外通讯端口的信息
任务1 实训室网络组建、配置与维护
任务1-3 架设与配置文件服务器（Serv-U） 2．建立FTP服务器
3．配置Internet连接共享 （3）WinGate客户端配置。 步骤2：客户端配置。如图5-13所示。 ① WinGate 客户端主界面如图5-13所示，选择“WinGate Servers”选项卡
（见图5-14）。
图5-13 WinGate客户端配置 图5-14 “WinGate Servers”选项卡
任务1 实训室网络组建、配置与维护
任务1-3 架设与配置文件服务器（Serv-U） 2．建立FTP服务器
步骤2：单击“管理域”，弹出“域向导”对话框，输入域名信息，勾选“启用 域”。如图5-27所示。
步骤 3：单击“下一步”按钮，出现填写FTP使用相关对外通讯端口的信息，端 口可以改动，本文保持默认值。如图5-28所示。
图5-6 密码输入提示框
图5-7 密码设置界面
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享 左边窗格中显示“System”“Service”“Users”选项卡，图5-8中显示的是
“System”选项卡；右边窗格中动态显示内部使用WinGate访问Internet 的情况，可同过该窗口随时中止用户的访问连接。 （2）WinGate服务器配置。 WinGate能提供WWW、POP3、FTP、Telnet、SOCKS等代理服务。默认情况 下，各服务采用默认端口，如WWW用80端口，FTP用21端口等。如要对端 口进行更改，则需手动修改设置。 可对“Services”选项卡中的所有服务进行配置，下面以WWW服务配置为例进 行说明。选中“WWW Proxy server”，双击，进入“WWW Proxy server属性对话框”，如图5-9所示，对各选项进行设置。
评价方式 教师评价+小组评价+个人评价
项目描述
有个机房的计算机使用已有5年，一批计算机反应速度非常慢，而且 时常出现问题，需要维修，因此，学校决定新建一个机房，将该机房 中原来仍然可用的计算机作为其他机房的备用机器，机房通过原有的 交换机与Internet连接。
新机房供网络专业使用，但也在机房紧张的时候能完成计算机基础应 用的实习实训。防止病毒交叉感染，机房的计算机封闭了U盘接口， 所有课堂训练和拓展训练的练习及教师布置的作业都是从服务器上 传和下发。
示。
图5-20 “许可协议”对话框
图5-21 “选择目标位置”对话框
任务1 实训室网络组建、配置与维护
任务1-3 架设与配置文件服务器（Serv-U） 1．安装Serv-U
• 步骤5：单击“下一步”按钮，弹出“选择开始菜单文件夹”对话框。如图
5-22所示。
• 步骤6：单击“下一步”按钮，弹出“准备安装”对话框。如图5-23所示。
局域网组建、配置与 维护项目教程
项目5 实训室局域网 组建、配置与维护
教学导航
知识目标 技能目标 态度目标 准备工作
● 了解实训室局域网与其他网络不同之处 ● 知道文件服务器的作用 ● 了解组建实训室局域网的作用与目标 ● 知道主要的网络测试方法 ● 掌握DHCP的作用与功能 ● 学会安装与配置专门的文件服务器 ● 熟悉DHCP服务器的配置与维护 ● 熟练掌握快速恢复多机系统 ● 熟练掌握局域网安全维护 ● 熟练掌握远程管理实训室计算机 ● 通过实训室局域网使用，了解网络安全的必要性，树立安全观念 ● 认真分析任务目标，做好整体规划 ● 耐心做事，做好简单的事情，简单的事情不能忽视，要反复练习要熟练 ● 团队协作，相互配合 ● 分组：每6～7个学生一组，自主选择1人为组长 ● 给每个组准备6～7台没有任何配置但硬件设备齐全的计算机，让学生将这些计 算机按要求完成配置，给每个学生分发一份任务书 ● 系统安装盘、Office安装文件
（2）配置终端服务器 （3）配置客户端，实现通过XP等Windows操
作系统管理远程服务器
任务1-7网络测试
（1）测试计算机能否正常上网 （2）测试能否执行远程管理 （3）测试计算机之间能否正常通信 （4）测试能否正常使用文件服务器
任务实施
根据实训室建设要求，按以下要点实施任务。 （1）需要专门配置一台服务器来存储学生的作业和教师的教学文件 （2）为了减轻管理员的工作量，学生使用的客户端均采取动态获取 地址的方式，避免IP地址冲突，因此需要设置DHCP服务，给实训室 所有客户机提供IP地址。 （3）计算机硬件要能满足常用局域网的要求，并能与Internet连接 （4）安装有多个操作系统，如Windows XP、Linux、Windows 2003 Server等，以满足计算机基础操作及网络专业的应用需求。 （5）满足网络安全，并可以让学生模拟组建网络过程中所需要的各 种配置。
图5-8 WinGate主界面
图5-9 WinGate服务器的配置界面图
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享 （3）WinGate客户端配置。 配置方法一如下介绍。 步骤1：客户端安装。 内网中的计算机使用WinGate登录Internet，一种简单的方式即安装WinGate
任务1
实训室局
任务1-4 DHCP服务器安装、配
域网组建、配 置与管理
置与维护
（1）安装好软件 （2）配置文件服务器 （1）安装DHCP服务 （2）配置和管理DHCP服务 （3）配置DHCP客户端 （1）安装管理软件
任务1-5快速恢复多机系统
（2）不同模式的配置
（3）恢复多机系统
（1）安装终端服务
任务1-6远程管理服务器
“WinGate Engine”和“GateKeeper”。启动WinGate程序是通过“Start Wingate Engine”程序实现的，关闭则使用“Stop Wingate Engine”。而 “GageKeeper”是用户的界面，启动时就可发现，进入的是GateKeeper界面。如图 5-5所示。
任务1 实训室网络组建、配置与维护
任务1-2 Internet连接共享配置（代理服务器）
3．配置Internet连接共享 （3）WinGate客户端配置。 ② 选择“Application”标签（见图5-15），单击“Add”按钮，可选择本地硬
盘上的信息如何被访问。 选项1：使文件只能在局域网内被访问。 选项2：可使文件发到互联网，但不能从互联网上直接进入访问。 选项3：可使文件以任意形式访问（不论是互联网还是局域网）。 ③ 选择“Advanced”标签（见图5-16），是在重装网络硬件或其他程序更改
图5-22 “选择开始菜单文件夹”对话框
图5-23 “准备安装”对话框
任务1 实训室网络组建、配置与维护
任务1-3 架设与配置文件服务器（Serv-U） 1．安装Serv-U
• 步骤7：单击“下一步”按钮，弹出“正在安装”对话框。如图5-24所示。 • 步骤8：等待安装完成，弹出“完成安装”对话框。如图5-25所示。
