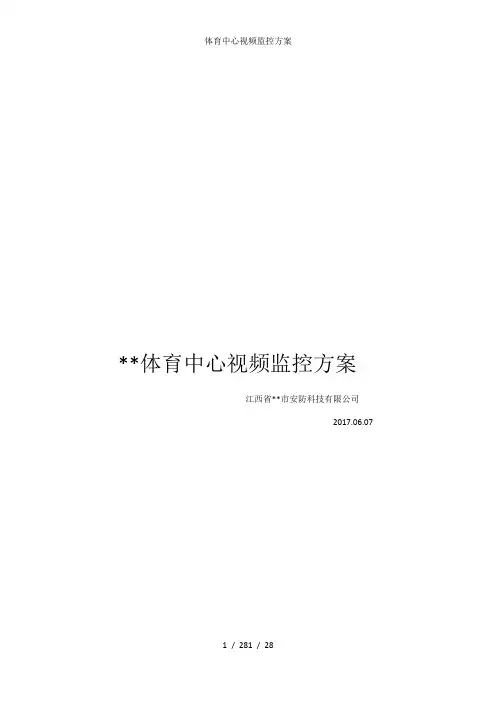

体育场馆视频监控系统方案

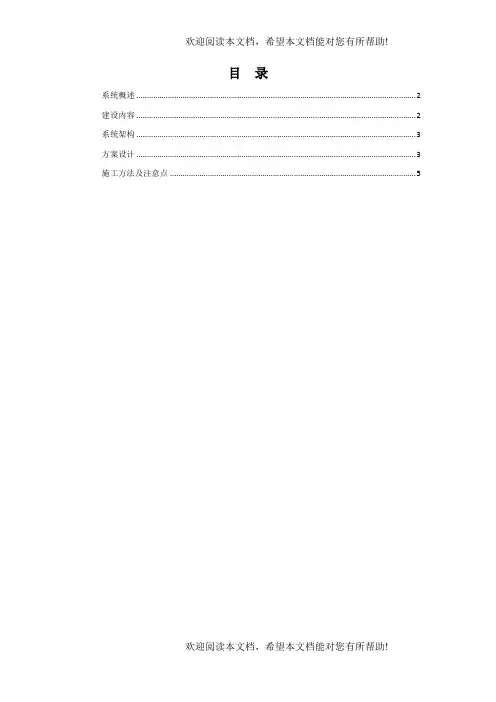

目录

系统概述 (2)

建设内容 (2)

系统架构 (3)

方案设计 (3)

施工方法及注意点 (5)

系统概述

体育馆作为当地体育休闲文化中心，承担国际、国内体育竞赛、表演和体育项目的训练以及大型文艺演出、各类展示会等，为市民提供业余体育训练、全民健身的场地，在赛事和活动举行时体育馆将聚集大量的人员，因此从出入人员方面来看具有人群复杂而且流量大的特点，在这种情况下如何保障观众的安全以及赛事或活动的安全进行是整个体育馆安全防范系统设计的核心所在。另外由于体

育馆内设置有许多重要设施（如：机房、控制室、播音室及其它重要办公室等），因此如何对这些场所进行有效的保护也是安全防范的重要方面。

安全防范系统作为整个体育馆弱电系统的重要组成部分，要求系统在技术上先进、成熟；在性能上稳定、可靠；在使用和管理上便捷、高效；同时考虑的电子信息技术的飞速发展，系统应具有足够的开放性以满足系统的升级、扩展和兼容等方面的要求。

根据国家关于体育场馆对于风险和防护等级的规定，参考安全防范系统建设的各类技术规范，结合实际应用需求，根据体育馆的实地现场情况，结合天地伟业现代化、先进的安防技术，以及天地伟业作为视频监控行业以及应用的领先企业对未来智能化安防系统在体育馆运用的把握，为体育馆设计一套高水准、高质量、切合实际、结构合理、升级扩展能力强大的安全防范系统，加强体育馆安全管理人员的管理质量及管理效益，提高体育馆的安全防范水平，为创造一个安全、舒适、参观高效的现代化体育馆发挥积极的作用。

建设内容

本次工程需要建设覆盖整个体育场馆的视频监控系统，共计192点位，部分

采用高清前端，部分采用模拟前端。

本次工程将建设的前端设备类型及数量见下表:

4 1080P

高清网络半球摄像机21

建设一个监控系统总控中心，对系统进行整体控制及设备管理

系统架构

系统将根据场馆的不同防范区域按照相应的防护要求，结合天地伟业自身的

专业特点，本着因地制宜、积极稳妥、注重实效、严格要求及保密的原则，为智能场馆详细设计视频监控系统。

视频监控系统是体育馆安防系统的重要组成部分，通过在体育馆出入口、比赛场地、观众看台、贵宾休息室、体育场周边区域等设置摄像机，将体育馆现场图像通过电子信号传输至监控中心进行存储及实时显示，安保人员只需在监控室

就能实现对整个体育馆全天候的远程监控。

方案设计对体育场馆的各个出入口、公共部位、主席台、重要房间、重要走廊、比赛场地及观众平台等重要部位进行实时动态监视、录像，做到不留死角，及时了解和监视体育场馆内各个部位的动态情况，遇到突发问题能够得到及时处理。

在场内新闻发布厅、走道、出入口、门厅、配电室等区域主要采用1080P 高清网络固

定摄像机机(包括半球、枪机) ；在环形车道采用1080P 高清网络高速球机；在室外周界、马道、观众平台上公共区域，由于传输距离很远，所以采用模拟红外快球；在电梯轿厢内采用模拟电梯半球摄像机，在电梯机房设置编码器。

在停车场区域，部署红外高速球，对停车区域进行全天候实时监测。

在奖品存放室、器材存放室、药检室等VIP 房间及通道部署监控摄像机，根据需求实现区域性布防，对重要物品进行监控、防止非法人员进入。

在出入口等逆光环境的场所选用宽动态摄像机，有效保证视频成像效果，有效保证看清人脸。

前端高清网络摄像机通过UTP6网线传输，就近接入配线间，外围模拟球机通过视频线和控制信号线传输信号至视频光端机，再通过光纤把信号传输至监控机房。

在系统网络整体设计中，采用层次化、模块化的网络设计结构，由接入层、核心层两部分组成，不同层次关注不同的特性配置。

1) 接入层：提供网络的接入功能，完成简单的二层交换，将前端摄像机接入网内。对于网络接入层设备，采用百兆接入千兆上行方式，并可支持端口聚合功能。

2) 核心层：网络的骨干，能够提供高速数据交换和路由快速收敛，具有较高的可靠性、稳定性和易扩展性等。传输系统架构图如下所示：

抉Hl

前端摄像机就端攪像机前端摄象机

中心机房设备均由机房内UPS供给，所有摄像机的电源，均由就近弱电配线间内安防电源箱供给。UPS电源，工作时间》30分钟。

录像具备采用动态视频报警联动录像、24小时实时录像和手动录像三类方

式的功能。在本次设计中，系统全部图像实现实时存储，录像存储时间按30天

计。录像的存储要保证不小于25帧/秒。摄像机、编码器的压缩格式采用H.264 High profile ，动态实时录像的后回放画面的图像质量应能达到1080P (分辨率1920X 1080),电梯摄像机的录像分辨率为4CIF (704X 576),录像码率应控制在2Mbps 1路1080P摄像机每小时录像图像为3600M 1路模拟摄像机每小时录像图

像为600M

本次项目有119路1080P摄像机，72路模拟摄像机。

录像存储时间30天存储容量=1080P摄像机每小时录像图像为3600M*119 路*24小时*30天+ 模拟摄像机每小时录像图像为600M*72路*24小时*30天

录像存储时间30 天存储容量约375000000M=375T

用3T 硬盘来存储，使用约125 块硬盘就可以满足录像存储时间30 天要求。操作员可以通过客户端和监视器看到权限允许范围内所有监控点图像。并可以通过控制键盘操作带有云台和变焦镜头摄像机的云台镜头等操作，查看各监控区域的情况。

每个报警点相互隔离，互不影响。任何一探测器故障，在保安控制室发出声、光报警信号，并能自动调出报警平面，显示故障点位置。

防盗报警系统中，电梯间、主要出入口；重要部位，通过微波红外双鉴探测器的监视，从而防范非法入侵。在本系统中，报警探测点分为两大部分：一部分是对整个中心的公共区域及重要区域进行封锁；另一部门是对中心中的某些重点办公部门进行封锁，所有探测器由保卫中心集中控制。防盗报警系统的控制主机采用大型总线制的报警控制系统主机。

安全技术防范系统设置紧急报警装置，并留有与110 报警中心联网的通信接口。

防盗报警系统主要由前端的双鉴探测器、紧急报警按钮等报警探测器、报警控制器等构成。

施工方法及注意点

监控摄像机安装时镜头尽量避免逆光方向安装。

前端摄像机电源接头绝缘防水要处理好。

室内摄像机安装时，施工人员应戴干净手套进行安装，尽量避免弄脏吊顶。
