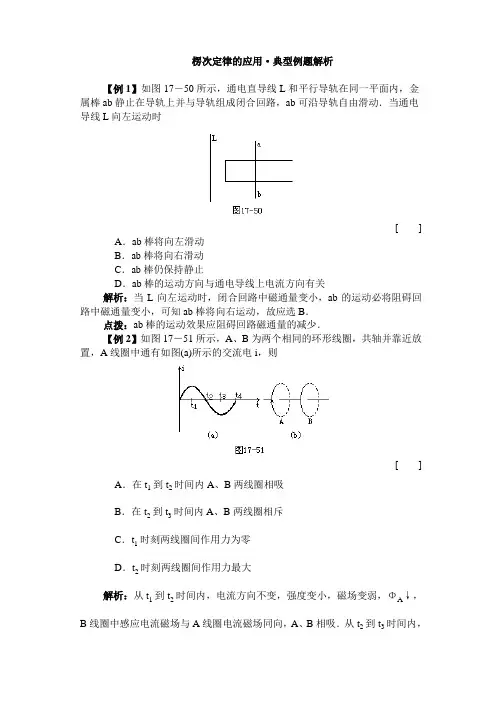

楞次定律的应用·典型例题解析【例1】如图17－50所示，通电直导线L和平行导轨在同一平面内，金属棒ab静止在导轨上并与导轨组成闭合回路，ab可沿导轨自由滑动．当通电导线L向左运动时[ ] A．ab棒将向左滑动B．ab棒将向右滑动C．ab棒仍保持静止D．ab棒的运动方向与通电导线上电流方向有关解析：当L向左运动时，闭合回路中磁通量变小，ab的运动必将阻碍回路中磁通量变小，可知ab棒将向右运动，故应选B．点拨：ab棒的运动效果应阻碍回路磁通量的减少．【例2】如图17－51所示，A、B为两个相同的环形线圈，共轴并靠近放置，A线圈中通有如图(a)所示的交流电i，则[ ]A．在t1到t2时间内A、B两线圈相吸B．在t2到t3时间内A、B两线圈相斥C．t1时刻两线圈间作用力为零D．t2时刻两线圈间作用力最大解析：从t1到t2时间内，电流方向不变，强度变小，磁场变弱，ΦA↓，B线圈中感应电流磁场与A线圈电流磁场同向，A、B相吸．从t2到t3时间内，I A反向增强，B中感应电流磁场与A中电流磁场反向，互相排斥．t1时刻，I A 达到最大，变化率为零，ΦB最大，变化率为零，I B＝0，A、B之间无相互作用力．t2时刻，I A＝0，通过B的磁通量变化率最大，在B中的感应电流最大，但A在B处无磁场，A线圈对线圈无作用力．选：A、B、C．点拨：A线圈中的电流产生的磁场通过B线圈，A中电流变化要在B线圈中感应出电流，判定出B中的电流是关键．【例3】如图17－52所示，MN是一根固定的通电长导线，电流方向向上，今将一金属线框abcd放在导线上，让线圈的位置偏向导线左边，两者彼此绝缘，当导线中电流突然增大时，线框整体受力情况[ ] A．受力向右B．受力向左C．受力向上D．受力为零点拨：用楞次定律分析求解，要注意线圈内“净”磁通量变化．参考答案：A【例4】如图17－53所示，导体圆环面积10cm2，电容器的电容C＝2μF(电容器体积很小)，垂直穿过圆环的匀强磁场的磁感强度B随时间变化的图线如图，则1s末电容器带电量为________，4s末电容器带电量为________，带正电的是极板________．点拨：当回路不闭合时，要判断感应电动势的方向，可假想回路闭合，由楞次定律判断出感应电流的方向，感应电动势的方向与感应电流方向一致．参考答案：0、2×10-11C；a；跟踪反馈1．如图17－54所示，铁心上分别绕有线圈L1和L2，L1与置于匀强磁场中的平行金属导轨相连，L2与电流表相连，为了使电流表中的电流方向由d到c，滑动的金属杆ab应当[ ] A．向左加速运动B．向左匀速运动C．向右加速运动D．向右减速运动2．如图17－55所示，在线圈的左、右两侧分别套上绝缘的金属环a、b，在导体AB在匀强磁场中下落的瞬时，a、b环将[ ] A．向线圈靠拢B．向两侧跳开C．一起向左侧运动D．一起向右侧运动3．如图17－56所示，固定在水平面内的两光滑平行金属导轨M、N，两根导体棒中P、Q平行放于导轨上，形成一个闭合回路，当一条形磁铁从高处下落接近回路时[ ] A．P、Q将互相靠拢B．P、Q将互相远离C．磁铁的加速度仍为gD．磁铁的加速度小于g4．如图17－57所示，a和b为两闭合的金属线圈，c为通电线圈，由于c 上电流变化，a上产生顺时针方向电流，下列说法中正确的是[ ] A．c上的电流方向一定是逆时针方向B．b上可能没有感应电流C．b上的感应电流可能是逆时针方向D．b上的感应电流一定是顺时针方向参考答案1．AD 2．B 3．AD 4．D．。
楞次定律1．右手定则：将右手手掌伸平，使大拇指与其余并拢四指垂直,并与手掌在同一个平面内,让磁感线垂直从手心进入，大拇指指向导体运动方向，这时四指所指的就是感应电流的方向．2．楞次定律：感应电流具有这样的方向,即感应电流的磁场总是要阻碍引起感应电流的磁通量的变化．3．下列说法正确的是( ）A．感应电流的磁场方向总是与引起感应电流的磁场方向相反B．感应电流的磁场方向与引起感应电流的磁场方向可能相同，也可能相反C．楞次定律只能判定闭合回路中感应电流的方向D．楞次定律可以判定不闭合的回路中感应电动势的方向4．如图1所示，一线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在匀强磁场中运动，已知线圈平面始终与纸面垂直,当线圈第一次通过位置Ⅰ，Ⅱ，Ⅲ时(位置Ⅱ正好是细杆竖直位置)，线圈内的感应电流方向(顺着磁场方向看去）是（）图1A．Ⅰ，Ⅱ，Ⅲ位置均是顺时针方向 B．Ⅰ，Ⅱ，Ⅲ位置均是逆时针方向C．Ⅰ位置是顺时针方向，Ⅱ位置为零,Ⅲ位置是逆时针方向D．Ⅰ位置是逆时针方向,Ⅱ位置为零，Ⅲ位置是顺时针方向5．如图2所示,当导体棒MN在外力作用下沿导轨向右运动时，流过R的电流方向是（）图2A. 由A→B B。
由B→A C．无感应电流 D．无法确定【概念规律练】知识点一右手定则1。
如图表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，导体ab上的感应电流方向为a→b的是（ )2．如图3所示，导线框abcd与通电直导线在同一平面内，直导线通有恒定电流并通过ad和bc的中点，当线框向右运动的瞬间，则( )图3A．线框中有感应电流,且按顺时针方向B．线框中有感应电流,且按逆时针方向C．线框中有感应电流，但方向难以判断D．由于穿过线框的磁通量为零,所以线框中没有感应电流知识点二楞次定律的基本理解图43．如图4所示为一种早期发电机原理示意图,该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称,在磁极绕转轴匀速转动过程中，磁极中心在线圈平面上的投影沿圆弧错误!运动（O是线圈中心），则( ）A．从X到O，电流由E经G流向F，先增大再减小B．从X到O，电流由F经G流向E，先减小再增大C．从O到Y，电流由F经G流向E，先减小再增大D．从O到Y，电流由E经G流向F，先增大再减小应用楞次定律判断感应电流的一般步骤：错误!错误!错误!错误!错误!4．如图5所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时线圈中能得到逆时针方向的感应电流,磁铁的运动方式应是( )图5A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动 D．磁铁在线圈平面内逆时针转动此题是“逆方向”应用楞次定律，只需把一般步骤“逆向”即可错误!错误!错误!错误!错误!【方法技巧练】一、增反减同法5．某磁场磁感线如图6所示，有一铜线圈自图示A处落至B处,在下落过程中，自上向下看，线圈中的感应电流方向是（）图6A．始终顺时针B．始终逆时针C．先顺时针再逆时针D．先逆时针再顺时针6．电阻R、电容C与一线圈连成闭合回路,条形磁铁静止于线圈的正上方，N极朝下,如图7所示，现使磁铁开始自由下落,在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是（)图7A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电二、来拒去留法7．如图8所示,当磁铁突然向铜环运动时，铜环的运动情况是（)图8A．向右摆动B．向左摆动C．静止D．无法判定8．如图9所示,蹄形磁铁的两极间，放置一个线圈abcd，磁铁和线圈都可以绕OO′轴转动，磁铁如图示方向转动时，线圈的运动情况是( )图9A．俯视，线圈顺时针转动，转速与磁铁相同B．俯视，线圈逆时针转动，转速与磁铁相同C．线圈与磁铁转动方向相同,但转速小于磁铁转速D．线圈静止不动三、增缩减扩法9．如图10所示,光滑固定导轨M、N水平放置,两根导体棒P、Q平行放置于导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时( ）图10A．P、Q将相互靠拢B．P、Q将相互远离C．磁铁的加速度仍为gD．磁铁的加速度小于g10．如图11(a)所示,两个闭合圆形线圈A、B的圆心重合，放在同一水平面内,线圈A中通以如图(b）所示的交变电流，t＝0时电流方向为顺时针（如图箭头所示)，在t1~t2时间段内，对于线圈B，下列说法中正确的是( )图11A．线圈B内有顺时针方向的电流，线圈有扩张的趋势B．线圈B内有顺时针方向的电流，线圈有收缩的趋势C．线圈B内有逆时针方向的电流,线圈有扩张的趋势D．线圈B内有逆时针方向的电流，线圈有收缩的趋势3. BD 4。
楞次定律的应用回顾深化:1、右手定则、左手定则、安培定则的应用比较: 关键是抓住因果关系(1) 因电而生磁(I →B )→安培定则；(2) 因动而生电(v 、B →I 安)→右手定则；(3) 因电而受力(I 、B →F 安)→左手定则．磁感应强度为B 的匀强磁场仅存在于边长为2L 的正方形范围内,有一个电阻为R 、边长为L 的正方形导线框abcd,沿垂直于磁感线方向,以速度v 匀速通过磁场,如图9-1-14所示,从ab 进入磁场时开始计时,到线框离开磁场为止.(1)画出穿过线框的磁通量随时间变化的图象;(2)判断线框中有无感应电流.若有,答出感应电流的方向.【解析】(1)如图9-1-15所示(2)线框进入磁场阶段,电流方向逆时针;线框在磁场中运动阶段,无电流;线框离开磁场阶段,电流方向顺时针.2.楞次定律的推广含义的应用① 阻碍原磁通量的变化,即“增反减同”;② 阻碍相对运动,即“来拒去留”;③ 使线圈面积有扩大或缩小的趋势,即“大小小大”;④ 阻碍导体中原来的电流发生变化,即“自感现象”.感应电流方向的判定-----(1)阻碍原磁通量的变化——“增反减同”．(2009年广州模拟)电阻R 、电容器C 与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N 极朝下，如图12－1－6所示．现使磁铁开始自由下落，在N 极接近线圈上端的过程中，流过R 的电流方向和电容器极板的带电情况是( )【解析】 在N 极接近线圈上端的过程中，通过线圈的磁感线方向向下，磁通量增大，由楞次定律可判定流过线圈的电流方向向下，外电路电流由b 流向a ，同时线圈作为电源，下端应为正极，则电容器下极板电势高，带正电．【答案】 从b 到a ，下极板带正电图9-1-14图9-1-15如图9－1－8所示，A、B是两根互相平行的、固定的长直通电导线，二者电流大小和方向都相同．一个矩形闭合金属线圈与A、B在同一平面内，并且ab边保持与通电导线平行，线圈从图中的位置1匀速向左移动，经过位置2，最后到位置3，其中位置2恰在A、B的正中间，则下面的说法中正确的是()A．在位置2这一时刻，穿过线圈的磁通量为零B．在位置2这一时刻，穿过线圈的磁通量的变化率为零C．从位置1到位置3的整个过程中，线圈内感应电流的方向发生了变化D．从位置1到位置3的整个过程中，线圈受到的磁场力的方向保持不变解析：由右手螺旋定则知A正确，此时穿过线圈的磁通量的变化率最大；从位置1到位置3的整个过程中，穿过线圈的磁通量是先向外逐渐减小到零，然后向里逐渐增大，由楞次定律知C错，D对．答案：AD2.利用楞次定律判断导体的运动-----(2)阻碍(导体的)相对运动——“来拒去留”．如图9－1－9所示，老师做了一个物理小实验让学生观察：一轻质横杆两侧各固定一金属环，横杆可绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象是()A．磁铁插向左环，横杆发生转动B．磁铁插向右环，横杆发生转动C．无论磁铁插向左环还是右环，横杆都不发生转动D．无论磁铁插向左环还是右环，横杆都发生转动解析：由于左环没有闭合，在磁铁插入过程中，不产生感应电流，故横杆不发生转动．故A、D两项都错误；由楞次定律知道，感应电流导致的结果总是阻碍引起感应电流的原因，磁体与线圈之间发生相对运动时，感应电流施加的磁场力总是阻碍磁极相对运动的．右环闭合，相当于一线圈，在磁铁插入过程中，产生感应电流，横杆将发生转动．故C项错误，只有B 项正确．答案：B如图9－1－7所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是()解析：电流增强时，电流在abdc回路中产生的垂直向里的磁场增强，回路磁通量增大，根据运动阻变法，可知回路要减小面积以阻碍磁通量的增加，因此，两导体要相向运动，相互靠拢．(2009年高考海南卷)一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动．M连接在如图12－1－8所示的电路中，其中R为滑动变阻器，E1和E2为直流电源，S为单刀双掷开关．下列情况中，可观测到N向左运动的是()【解析】由楞次定律及左手定则可知：只要线圈中电流增强，即穿过N的磁通量增加，则N受排斥而向右，只要线圈中电流减弱，即穿过N的磁通量减少，则N受吸引而向左．故C选项正确．【答案】在S已向a闭合的情况下，将R的滑动头向c端移动时3.楞次定律和左、右手定则的综合应用如图12－1－10所示，两个线圈套在同一个铁芯上，线圈的绕向在图中已经标出．左线圈连着平行导轨M和N，导轨电阻不计，在导轨垂直方向上放着金属棒ab，金属棒处于垂直纸面向外的匀强磁场中，下列说法中正确的是()【解析】当金属棒ab向右匀速运动切割磁感线时，金属棒产生恒定感应电动势，由右手定则判断电流方向由a→b.根据电流从电源(ab相当于电源)正极流出沿外电路回到电源负极的特点，可以判断b点电势高于a点．又左线圈中的感应电动势恒定，则感应电流也恒定，所以穿过右线圈的磁通量保持不变，不产生感应电流，c点与d点等电势，故B正确．当金属棒ab向右加速运动时，由右手定则可推断φb>φa，电流沿逆时针方向，又由E＝Blv可知ab导体两端的E不断增大，那么左边电路中的感应电流也不断增大，由安培定则可判断它在铁芯中的磁感线是沿逆时针方向的，并且磁感应强度不断增强，所以右边电路的线圈中向上的磁通量不断增加．由楞次定律可判断右边电路的感应电流应沿逆时针方向，而在右边电路中，感应电动势仅产生于绕在铁芯上的那部分线圈上，把这个线圈看成电源，由于电流是从c沿内电路(即右线圈)流向d，所以d点电势高于c点，故D正确．【答案】BD(3)使线圈面积有扩大或缩小的趋势,即“大小小大”;如图9－1－10所示，通电螺线管置于闭合金属环a的轴线上，当螺线管中电流I减小时() A．环有缩小的趋势以阻碍原磁通量的减小B．环有扩大的趋势以阻碍原磁通量的减小C．环有缩小的趋势以阻碍原磁通量的增大D．环有扩大的趋势以阻碍原磁通量的增大解析：由于电流I减小，闭合金属环的磁通量变小，故环通过减小面积来阻碍磁通量减小，即环有缩小的趋势，A项正确．答案：A如图9－1－11所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力的作用下运动时，MN在磁场力的作用下向右运动，则PQ所做的运动可能是()A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动执因搜果法：解析：由右手定则，PQ向右加速运动，穿过L1的磁通量向上且增加，由楞次定律和左手定则可判断MN向左运动，故A项错．若PQ向左加速运动，情况正好和A项相反，故B项对．若PQ向右减速运动，由右手定则，穿过L1的磁通量向上且减小，由楞次定律和左手定则可判知MN向右运动，故C项对．若PQ向左减速运动，情况恰好和C项相反，故D项错，故选B、C.答案：BC如图9－1－12所示，在匀强磁场中放有平行铜导轨，它与大导线圈M相连接，要使小导线圈N获得顺时针方向的感应电流，则放在导轨中的裸金属棒ab的运动情况是(两导线圈共面放置)()A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动解析：欲使N产生顺时针方向的感应电流，感应电流的磁场垂直纸面向里，由楞次定律可知有两种情况：一是M中有顺时针方向逐渐减小的电流，使其在N中的磁场方向向里，且磁通量在减小，二是M中有逆时针方向逐渐增大的电流，使其在N中的磁场方向向外，且磁通量在增大．因此，对于前者应使ab向右减速运动，对于后者则应使ab向左加速运动．应选B、C.答案：BC。

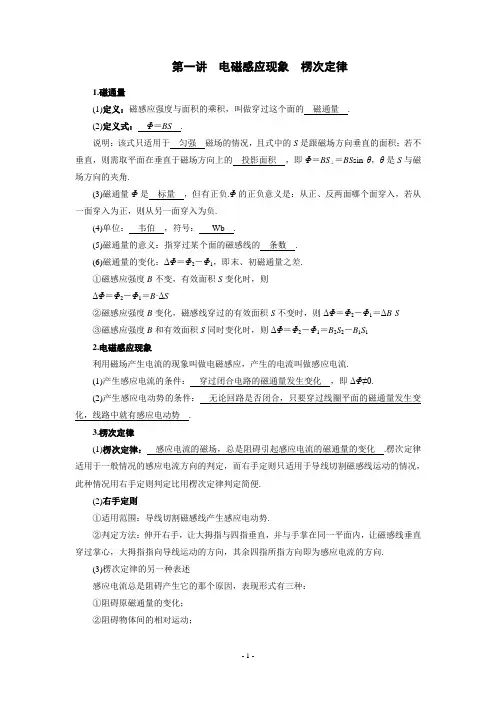

第一讲电磁感应现象楞次定律1.磁通量(1)定义：磁感应强度与面积的乘积，叫做穿过这个面的磁通量.(2)定义式：Φ＝BS.说明：该式只适用于匀强磁场的情况，且式中的S是跟磁场方向垂直的面积；若不垂直，则需取平面在垂直于磁场方向上的投影面积，即Φ＝BS⊥＝BS sin θ，θ是S与磁场方向的夹角.(3)磁通量Φ是标量，但有正负.Φ的正负意义是：从正、反两面哪个面穿入，若从一面穿入为正，则从另一面穿入为负.(4)单位：韦伯，符号：Wb.(5)磁通量的意义：指穿过某个面的磁感线的条数.(6)磁通量的变化：ΔΦ＝Φ2－Φ1，即末、初磁通量之差.①磁感应强度B不变，有效面积S变化时，则ΔΦ＝Φ2－Φ1＝B·ΔS②磁感应强度B变化，磁感线穿过的有效面积S不变时，则ΔΦ＝Φ2－Φ1＝ΔB·S③磁感应强度B和有效面积S同时变化时，则ΔΦ＝Φ2－Φ1＝B2S2－B1S12.电磁感应现象利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流.(1)产生感应电流的条件：穿过闭合电路的磁通量发生变化，即ΔΦ≠0.(2)产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势.3.楞次定律(1)楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化.楞次定律适用于一般情况的感应电流方向的判定，而右手定则只适用于导线切割磁感线运动的情况，此种情况用右手定则判定比用楞次定律判定简便.(2)右手定则①适用范围：导线切割磁感线产生感应电动势.②判定方法：伸开右手，让大拇指与四指垂直，并与手掌在同一平面内，让磁感线垂直穿过掌心，大拇指指向导线运动的方向，其余四指所指方向即为感应电流的方向.(3)楞次定律的另一种表述感应电流总是阻碍产生它的那个原因，表现形式有三种：①阻碍原磁通量的变化；②阻碍物体间的相对运动；③阻碍原电流的变化(自感).4.如何理解楞次定律中“阻碍”一词（1）谁阻碍谁——感应电流的磁通量阻碍产生感应电流的磁通量.（2）阻碍什么——阻碍的是穿过回路的磁通量的变化，而不是磁通量本身.（3）如何阻碍——原磁通量增加时，感应电流的磁场方向与原磁场方向相反；原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即“增反减同”.（4）阻碍的结果——阻碍并不是阻止，结果是增加的最终还得增加，减少的最终还得减少.【例1】如图所示，一水平放置的矩形闭合线圈abcd，在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，从图中位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ，在这个过程中，线圈中感应电流()A.沿abcd方向B.沿dcba方向C.由Ⅰ到Ⅱ是沿abcd方向，由Ⅱ到Ⅲ是沿dcba方向D.由Ⅰ到Ⅱ是沿dcba方向，由Ⅱ到Ⅲ是沿abcd方向解析：由条形磁铁的磁场(如图所示)可知，线圈在位置Ⅱ时穿过矩形闭合线圈的磁通量最少.当线圈从位置Ⅰ到Ⅱ，穿过abcd自下而上的磁通量减少，感应电流的磁场阻碍其减少，则在线圈中产生感应电流的方向为abcd；当线圈从位置Ⅱ到Ⅲ，穿过abcd自上而下的磁通量增加，由楞次定律可知感应电流的方向是abcd.故此题的答案为A.答案：A【练习1】如图所示，两条互相平行的导线M、N中通过大小相等、方向相同的电流，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，则在移动过程中线框中的感应电流的方向为( )A.先顺时针后逆时针B.先逆时针后顺时针C.一直是逆时针D.一直是顺时针解析：M、N之间的磁场是两导线产生的磁场的叠加，可以以M、N两导线之间的中心面OO′为界，在OO′右边合磁场的方向垂直纸面向外，在OO′左边，合磁场的方向垂直纸面向内.线框从右向左移动到OO′中间以前，垂直纸面向外穿过线框的磁通量减少；移动到中间时磁通量为零；越过中间向左时，垂直纸面向内穿过线框的磁通量增加.由楞次定律可以判断感应电流的方向始终为逆时针方向.答案：C【例2】如图甲所示，光滑固定导轨MN、PQ水平放置，两根导体棒a、b平行放于导轨上，形成一个闭合回路.当条形磁铁从高处下落接近回路时()A.导体棒a、b将互相靠拢B.导体棒a、b将互相远离C.磁铁的加速度仍为gD.磁铁的加速度小于g解析：以N极向下为例：第一步，原磁场方向：向下(如图乙所示).第二步，原磁通量变化：增加.第三步，判断感应电流的磁场方向：感应电流的磁场与原磁场方向相反(向上).第四步，判断感应电流的方向：利用安培定则确定，俯视为逆时针.知道了导体棒a、b中的电流方向，就可根据左手定则判断受力方向：a受力向右下方，b受力向左下方，所以导体棒a、b将互相靠拢，同时对导轨的压力增加.根据牛顿第三定律，磁铁受到向上的阻力作用，则加速度小于g.所以选项A、D正确.答案：AD【练习2】如图所示，一水平放置的圆形通电线圈1固定，从上向下看电流方向为逆时针方向，另一较小的圆形线圈2从线圈1的正上方下落.在下落过程中两线圈平面始终保持平行且共轴，则线圈2从线圈1的正上方下落至线圈1的正下方过程中，从上往下看线圈2( )A.有顺时针方向的感应电流B.先是顺时针方向，后是逆时针方向的感应电流C.先是逆时针方向，后是顺时针方向的感应电流D.在线圈1的上、下两边的加速度都小于g解析：线圈1中电流(恒定)建立的磁场方向如图所示.线圈2下落过程中经过线圈1正上方时，磁场向上，且磁通量正在增大，由楞次定律可知，线圈2中产生的感应电流建立的磁场方向应向下，由安培定则可知线圈2中的电流应沿顺时针方向(俯视)；当线圈2在线圈1正下方下落时，穿过线圈2中的磁场方向向上，且磁通量正在减小，由楞次定律可知，此时，线圈2中产生的感应电流的磁场应与原磁场同向，即向上，再根据安培定则可知，线圈2中的感应电流应沿逆时针方向(俯视)，如图所示.当线圈中有感应电流时就会受到力的作用，此作用力向上，要“阻碍”线圈的下降，但不能“阻止”，也就是说磁场力始终小于重力(两线圈位于同一水平面时等于重力)，所以线圈2在线圈1的上、下两边时都向下加速，但加速度都小于g，所以选项B、D正确.答案：BD【例3】如图所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO′与磁场边界重合，线圈按图示方向匀速转动(ab 向纸外，cd 向纸内).若从图示位置开始计时，并规定电流方向沿a →b →c →d →a 为正方向，则线圈内感应电流随时间变化的图象是( )解析：在第一个14周期内，由图可看出磁场的方向，容易得到感应电流方向与规定的正方向相反；在第二个14周期内，虽然磁场方向不变，但线圈平面已经转动，ab 离开磁场，cd 进入磁场，与第一个14周期相比，磁感线是从线圈的不同“面”进入线圈平面，由楞次定律可判断电流方向仍与正方向相反；同理，可判断后半个周期电流的方向与正方向相同.所以选项A 正确.答案：A【练习3】如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ 、MN ，当PQ 在外力的作用下运动时，MN 在磁场的作用下向右运动，则PQ 所做的运动可能是( )A.向右加速运动B.向左加速运动C.向右减速运动D.向左减速运动解析：要使金属棒MN 在磁场中运动，必须使其中有电流流过，这只能是线圈L 1产生感应电流.根据题意，引起线圈L 1产生感应电源的磁场应是线圈L 2产生的磁场，这个磁场应由线圈L 2中的电流产生.当PQ 向右运动时，用右手定则可判断出PQ 中感应电流的方向是由Q →P ，由安培定则可判断出穿过L 2、L 1的磁场方向是自下而上的；若PQ 向右加速运动，则穿过L 2、L 1的磁通量增加，用楞次定律可判断出流过MN 的感应电流从M →N ，用左手定则可判断出MN 受到向左的安培力，将向左运动，可见选项A 不正确.若PQ 向右减速运动，流过MN 的感应电流方向、感应电流所受的安培力的方向均将反向，MN 向右运动，所以选项C 是正确的.同理可判断出选项B 是正确的，而D 不正确.答案：BC【例4】如图，CDEF 为闭合线圈，AB 为电阻丝.当滑动变阻器的滑动头向下滑动时，线圈CDEF 中的感应电流在G 处产生的磁感应强度的方向是“·”时，电源的哪一端是正极？解析：当线圈CDEF中的感应电流在G处产生的磁感应强度的方向是“·”时，它在线圈内部产生磁感应强度方向应是“×”，AB中增强的电流在线圈内部产生的磁感强度方向是“·”，所以，AB中电流的方向是由B流向A，故电源的下端为正极.【练习4】(多选)如图所示的电路中，若放在水平光滑金属导轨上的ab棒突然向右移动，这可能发生在()A．闭合开关S的瞬间B．断开开关S的瞬间C．闭合开关S后，减小滑动变阻器R的阻值时D．闭合开关S后，增大滑动变阻器R的阻值时解析：闭合S瞬间，通过L2的磁感线向下，磁通量增大，由楞次定律知，感应电流方向为a→b。
楞次定律实际应用【知识聚集】一、楞次定律的本质1、内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化．2、感应电流方向的判断楞次定律右手定则一般用于导体棒切割磁感线的情形3、楞次定律中“阻碍”的主要表现形式（1）阻碍原磁通量的变化——“增反减同”；（2）阻碍物体间的相对运动——“来拒去留”；（3）使线圈面积有扩大或缩小的趋势——一般情况下为“增缩减扩”；（4）阻碍原电流的变化（自感现象）——一般情况下为“增反减同”．【经典例题】例1、关于楞次定律，下列说法正确的是()A．感应电流的磁场总要阻碍引起感应电流的磁通量的变化B．感应电流的磁场总是阻止磁通量的变化C．原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场同向D．感应电流的磁场总是与原磁场反向，阻碍原磁场的变化答案A解析感应电流的磁场总要阻碍引起感应电流的磁通量的变化，阻碍并不是阻止，只起延缓的作用，选项A正确，选项B错误；原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场反向，选项C错误；当原磁通量增加时感应电流的磁场与原磁场反向，当原磁通量减少时感应电流的磁场与原磁场同向，选项D错误．例2、如图2所示，一根条形磁体自左向右穿过一个闭合螺线管，则电路中()图2A．始终有自a向b的感应电流流过电流表GB．始终有自b向a的感应电流流过电流表GC．先有a→G→b方向的感应电流，后有b→G→a方向的感应电流D．将不会产生感应电流答案C解析条形磁体内部磁场的方向是从S极指向N极，可知条形磁体自左向右穿过一个闭合螺线管的过程中磁场的方向都是向右的，当条形磁体进入螺线管的时候，闭合线圈中的磁通量增加；当条形磁体穿出螺线管时，闭合线圈中的磁通量减少，根据楞次定律判断条形磁体进入和穿出螺线管的过程中，感应电流的磁场先向左后向右，再由右手螺旋定则判断出，先有a→G→b方向的感应电流，后有b→G→a方向的感应电流，故C正确，A、B、D错误．例3、(多选)如图7所示，某人在自行车道上从东往西沿直线骑行，该处地磁场的水平分量方向由南向北，竖直分量方向竖直向下．自行车车把为直把、金属材质，且带绝缘把套，只考虑自行车在地磁场中的电磁感应现象，下列结论正确的是()图7A．图示位置中辐条A点电势比B点电势低B．图示位置中辐条A点电势比B点电势高C．自行车左车把的电势比右车把的电势高D．自行车在十字路口左拐改为南北骑向，则自行车右车把电势高答案AC解析自行车从东往西行驶时，辐条切割地磁场水平分量的磁感线，根据右手定则判断可知，题图所示位置中辐条A点电势比B点电势低，故A正确，B错误；自行车车把切割地磁场竖直分量的磁感线，由右手定则知，左车把的电势比右车把的电势高，故C正确；自行车左拐改为南北骑向，自行车车把仍切割地磁场竖直分量的磁感线，由右手定则可知左车把的电势仍然高于右车把的电势，故D错误．例4、(多选)如图6所示装置中，cd杆光滑且静止．当ab杆做如下哪些运动时，cd杆将向右移动(导体棒切割磁感线速度越大，感应电流越大)()图6A．向右匀速运动B．向右加速运动C．向左加速运动D．向左减速运动答案BD解析ab杆向右匀速运动，在ab杆中产生恒定的电流，该电流在线圈L1中产生恒定的磁场，在L2中不产生感应电流，所以cd杆不动，故A错误；ab杆向右加速运动，根据右手定则知，在ab杆上产生增大的由a到b的电流，根据安培定则知，在L1中产生方向向上且增强的磁场，该磁场向下通过L2，根据楞次定律知，cd杆中的电流由c到d，根据左手定则知，cd杆受到向右的安培力，向右运动，故B正确；同理可得C错误，D正确．例5、(多选)如图11所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力的作用下运动时，MN在磁场力的作用下向右运动，则PQ所做的运动可能是(导体切割磁感线速度越大，感应电流越大)()图11A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动答案BC解析当PQ向右运动时，用右手定则可判定PQ中感应电流的方向是由Q→P，由安培定则可知穿过L1的磁场方向是自下而上的；若PQ向右加速运动，则穿过L1的磁通量增加，用楞次定律可以判断流过MN的感应电流是从N→M的，用左手定则可判定MN受到向左的安培力，将向左运动；若PQ向右减速运动，流过MN的感应电流方向、MN所受的安培力的方向均将反向，MN向右运动，故选项A错误，C正确．同理可判断选项B正确，D错误．例6、(多选)如图15所示，在匀强磁场中放有平行铜导轨，它与大导线圈M相连接，要使小导线圈N获得顺时针方向的感应电流，则放在导轨上的金属棒ab的运动情况可能是(两导线圈共面放置，且金属棒切割磁感线速度越大，感应电流越大)()图15A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动答案BC解析欲使N产生顺时针方向的感应电流，即感应电流的磁场垂直于纸面向里，由楞次定律可知有两种情况：一是M中有顺时针方向逐渐减小的电流，使其在N中的磁场方向向里，且磁通量在减小，此时应使ab向右减速运动；二是M中有逆时针方向逐渐增大的电流，使其在N中的磁场方向向外，且磁通量在增大，此时应使ab向左加速运动．【精选习题】一、单选题１.如图所示的各种情境中，满足磁铁与线圈相互排斥，通过R的感应电流方向从a到b的是( )【答案】B【解析】由“来拒去留”可知，磁铁靠近线圈，则磁铁与线圈相互排斥；由题目中A、B图可知，当磁铁竖直向下运动时，穿过线圈的磁场方向向下且磁通量增大，由楞次定律可知感应电流的磁场向上，则由右手螺旋定则可知电流方向从a经过R到b，而A的开关断开，故A错误，B正确；由“来拒去留”可知，磁铁远离线圈，则磁铁与线圈相互吸引；由题目中C图可知，当磁铁竖直向上运动时，穿过线圈的磁场方向向上且磁通量减小，由楞次定律可知感应电流的磁场向上，则由右手螺旋定则可知电流方向从a经过R到b，故C错误；由题目中D图可知，当磁铁竖直向上运动时，穿过线圈的磁场方向向下且磁通量减小，由楞次定律可知感应电流的磁场向下，则由右手螺旋定则可知电流方向从b经过R到a，故D错误。
楞次定律及其应用自感例题1：截面积匝的圆形线圈A，处在如图所示磁场内，磁感应强度随时间变化的规律是，开始时S未闭合．线圈内阻不计，求：（1）闭合S后，通过的电流大小和方向；（2）闭合S一段时间后又断开，问S切断后通过的电量是多少？例题2：如图所示，有一闭合的矩形导体框，框上M、N两点间连有一电压表，整个装置处于磁感应强度为B的匀强磁场中，且框面与磁场方向垂直．当整个装置以速度v向右匀速平动时，M、N之间有无电势差？电压表的示数是多少？自感日光灯原理例1．在如图所示的电路（a）、（b）中，电阻R和自感线圈L的电阻值都很小．接通K，使电路达到稳定，灯泡S发光．（）A．在电路（a）中，断开K，S将渐渐变暗B．在电路（a）中，一断开K，S将先变得更亮，然后渐渐变暗C．在电路（b）中，断开K，S将渐渐变暗D．在电路（b）中，断开K，S将先变得更亮，然后渐渐变暗．例2．在如图所示的电路中，S1和S2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其直流电阻值与R相等．在电键K接通和断开时，灯泡S1和S2亮暗的顺序是（）A．接通时，S1先达到最亮，断开时，S1后暗B．接通时，S2先达到最亮，断开时，S2后暗C．接通时，S1先达到最亮，断开时，S2先暗D．接通时，S2先达到最亮，断开时，S2先暗例3.如图所示，多匝线圈L的电阻和电源内阻都很小，可忽略不计，电路中两个电阻器的电阻均为R，开始时电键S断开．此时电路中电流强度为I0，现将电键S闭合、线圈L中有自感电动势产生，下列说法中正确的是（）A.由于自感电动势有阻碍电流的作用，电路中电流最终由I0减小到零B.由于自感电动势有阻碍电流的作用，电路中电流最终总小于I0C.由于自感电动势有阻碍电流的作用，电路中电流将保持I0不变D.自感电动势有阻碍电流增大的作用，但电路中电流最终还要增大到2I0巩固练习1．当线圈中电流改变时，线圈中会产生自感电动势，自感电动势方向与原电流方向（）A．总是相反 B．总是相同C．电流增大时，两者方向相反 D．电流减小时，两者方向相同2．线圈的自感系数大小的下列说法中，正确的是（）A．通过线圈的电流越大，自感系数也越大B．线圈中的电流变化越快，自感系数也越大C．插有铁芯时线圈的自感系数会变大D．线圈的自感系数与电流的大小、电流变化的快慢、是否有铁芯等都无关3．一个线圈中的电流均匀增大，这个线圈的（）A．自感系数均匀增大 B．磁通量均匀增大C．自感系数、自感电动势均匀增大 D．自感系数、自感电动势、磁通量都不变4．如图1电路中，p、Q两灯相同，L的电阻不计，则（）A．S断开瞬间，P立即熄灭，Q过一会才熄灭B．S接通瞬间，P、Q同时达正常发光C．S断开瞬间，通过P的电流从右向左D．S断开瞬间，通过Q的电流与原来方向相反5．如图2所示电路，多匝线圈的电阻和电池的内电阻可以忽略，两个电阻器的阻值都是R．电键S原来打开着，电流I0=ε／2R，今合下电键将一个电阻器短路，于是线圈中有自感电动势产生，这自感电动势（）A．有阻碍电流的作用，最后电流由I0减小为零B．有阻碍电流的作用，最后总小于I0C．有阻碍电流增大作用，因而电流保持为I0不变D．有阻碍电流增大作用，但电流最后还是要增大到2I06．如图3电路(a)、(b)中，电阻R和自感线圈L的电阻值都是很小．接通S，使电路达到稳定，灯泡A发光（）A．在电路(a)中，断开S，A将渐渐变暗B．在电路(a)中，断开S，A将先变得更亮，然后渐渐变暗C．在电路(b)中，断开S，A将渐渐变暗D．在电路(b)中，断开S，A将先变得更亮，然后渐渐变暗7．如图4所示电路，电感线圈L的自感系数足够大，其直流电阻忽略不计，L A、L B是两个相同的灯泡，则（）A．S闭合瞬间，L A不亮，L B很亮；S断开瞬间，L A、L B立即熄灭B．S闭合瞬间，L A很亮，L B逐渐亮；S断开瞬间，L A逐渐熄灭，L B立即熄灭C．S闭合瞬间，L A、L B同时亮，然后L A熄灭，L B亮度不变；S断开瞬间，L A亮一下才熄灭，L B立即熄灭D．S闭合瞬间．A、B同时亮，然后A逐渐变暗到熄灭，变得更亮；S断开瞬间，A亮一下才熄灭，B立即熄灭8．如图5所示，L A和L B是两个相同的小灯泡，L是一个自感系数相当大的线圈，其电阻值与R相同。
【自主学习】注意：感应电流的磁场总是阻碍引起感应电流的磁通量的变化，是“阻碍”“变化”，不是阻止变化，阻碍的结果是使磁通量逐渐的变化。
如果引起感应电流的磁通量增加，感应电流的磁场就跟引起感应电流的磁场方向相反，如果引起感应电流的磁通量减少，感应电流的磁场方向就跟引起感应电流的磁场方向相同。
楞次定律也可理解为“感应电流的磁场方向总是阻碍相对运动”。
1．磁感应强度随时间的变化如图所示，磁场方向垂直闭合线圈所在的平面，以垂直纸面向里为正方向．t1时刻感应电流沿方向，t2时刻感应电流，t3时刻感应电流；t4时刻感应电流的方向沿．2．如图所示，导体棒在磁场中垂直磁场方做切割磁感线运动，则a、b两端的电势关系是．【典型例题】【例1】如图所示，通电螺线管置于闭合金属环A的轴线上，A环在螺线管的正中间；当螺线管中电流减小时，A环将：A、有收缩的趋势B、有扩张的趋势C、向左运动D、向右运动【例2】如图所示，在O点悬挂一轻质导线环，拿一条形磁铁沿导线环的轴线方向突然向环内插入，判断导线环在磁铁插入过程中如何运动【例3】．如图所示，在一个水平放置闭合的线圈上方放一条形磁铁，希望线圈中产生顺时针方向的电流(从上向下看)，那么下列选项中可以做到的是( )．A．磁铁下端为N极，磁铁向上运动 B．磁铁上端为N极，磁铁向上运动C．磁铁下端为N极，磁铁向下运动 D．磁铁上端为N极，磁铁向下运动【例4】．如图所示，一水平放置的矩形闭合线圈abcd在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，由图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ．在这个过程中，线圈中感应电流A．沿abcd流动B．沿dcba流动C．由Ⅰ到Ⅱ是沿abcd流动，由Ⅱ到Ⅲ是沿dcba流动D．由Ⅰ到Ⅱ是沿dcba流动，由Ⅱ到Ⅲ是沿abcd流动【例5】．如图所示，圆形线圈垂直放在匀强磁场里，第1秒内磁场方向指向纸里，如图（b）．若磁感应强度大小随时间变化的关系如图（a），那么，下面关于线圈中感应电流的说法正确的是A．在第1秒内感应电流增大，电流方向为逆时针B．在第2秒内感应电流大小不变，电流方向为顺时针C．在第3秒内感应电流减小，电流方向为顺时针D．在第4秒内感应电流大小不变，电流方向为顺时针【针对训练】1．下述说法正确的是：A、感应电流的磁场方向总是跟原来磁场方向相反B、感应电流的磁场方向总是跟原来的磁场方向相同C、当原磁场减弱时，感应电流的磁场方向与原磁场的方向相同D、当原磁场增强时，感应电流的磁场方向与原磁场的方向相同2．关于楞次定律，下列说法中正确的是：A、感应电流的磁场总是阻碍原磁场的增强B、感应电流的磁场总是阻碍原磁场的减弱C、感应电流的磁场总是阻碍原磁场的变化D、感应电流的磁场总是阻碍原磁通量的变化3、如图所示的匀强磁场中，有一直导线ab在一个导体框架上向左运动，那么ab导线中感应电流方向（有感应电流）及ab导线所受安培力方向分别是：A、电流由b向a，安培力向左B、电流由b向a，安培力向右C、电流由a向b，安培力向左D、电流由a向b，安培力向右4、如图所示，若套在条形磁铁上的弹性金属导线圈Ⅰ突然缩小为线圈Ⅱ，则关于线圈的感应电流及其方向（从上往下看）是：A、有顺时针方向的感应电流B、有逆时针方向的感应电流C、先逆时针后顺时针方向的感应电流D、无感应电流5．如图所示，螺线管中放有一根条形磁铁，当磁铁突然向左抽出时，A点的电势比B点的电势；当磁铁突然向右抽出时，A点的电势比B点的电势。
