电线电缆国家标准电线电缆是电力工程中不可或缺的重要组成部分，其质量和安全性直接关系到电力系统的正常运行和人们的生命财产安全。
为了规范电线电缆的生产和使用，保障电力系统的安全稳定运行，我国制定了一系列的国家标准，对电线电缆的设计、生产、安装和使用进行了详细规定。
首先，电线电缆国家标准对电线电缆的分类和命名进行了规范。
根据电线电缆的用途、结构和绝缘材料的不同，国家标准将电线电缆分为多种类别，并对每种类别的命名进行了统一规定，便于生产和使用时的识别和管理。
其次，国家标准对电线电缆的技术要求进行了详细规定。
包括导体材料、绝缘材料、外护套材料的选用，电线电缆的结构尺寸、电气性能、机械性能等方面的要求，以及对电线电缆的试验方法和试验要求等内容进行了规范，确保电线电缆的质量和安全性。
另外，国家标准还对电线电缆的标志、包装、运输、储存和安装等环节进行了规定。
对电线电缆的标志标识、包装方式、运输条件、储存要求和安装方法等进行了详细说明，以保证电线电缆在整个生产、运输、存储和使用过程中都能够得到有效的保护和管理。
此外，国家标准还对电线电缆的质量控制和质量评定进行了规范。
明确了电线电缆生产过程中的质量控制要求，以及对成品电线电缆进行质量评定的方法和标准，保证了电线电缆的质量可控和可靠。
总的来说，电线电缆国家标准的制定和实施，对于规范电线电缆的生产和使用，保障电力系统的安全稳定运行起到了重要的作用。
只有严格遵守国家标准，才能够生产和使用符合要求的电线电缆，确保电力系统的安全可靠运行，保障人们的生命财产安全。
希望广大电线电缆生产企业和电力系统使用单位能够严格遵守国家标准，共同维护电力系统的安全稳定运行。
【最新整理，下载后即可编辑】电线电缆国家标准一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002）辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。
通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。
YJV、YJLV 辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY 辐照交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。
可经受一定的敷设牵引，但不能承受机械外力作用的场合。
单芯电缆不允许敷设在磁性管道中。
VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。
VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。
VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。
基本结构：导体－交联聚乙烯绝缘－内护套－钢带铠装－聚氯乙烯护套辐照交联聚烯烃（主要材料是聚乙烯）电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。

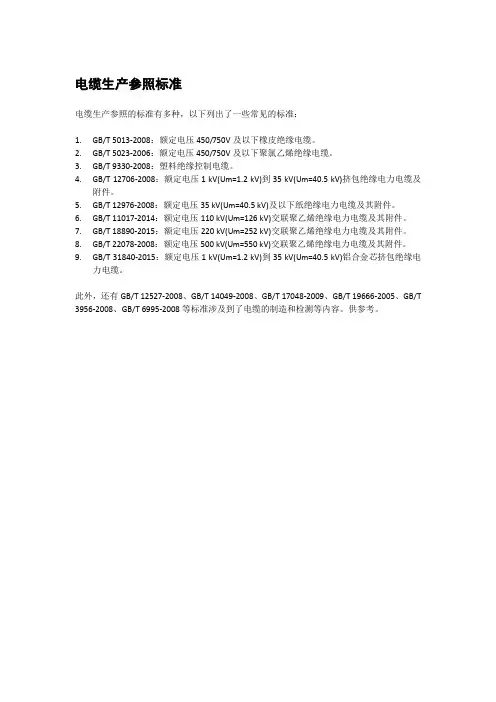

电缆生产参照标准
电缆生产参照的标准有多种，以下列出了一些常见的标准：
1.GB/T 5013-2008：额定电压450/750V及以下橡皮绝缘电缆。
2.GB/T 5023-2006：额定电压450/750V及以下聚氯乙烯绝缘电缆。
3.GB/T 9330-2008：塑料绝缘控制电缆。
4.GB/T 12706-2008：额定电压1 kV(Um=1.2 kV)到35 kV(Um=40.5 kV)挤包绝缘电力电缆及
附件。
5.GB/T 12976-2008：额定电压35 kV(Um=40.5 kV)及以下纸绝缘电力电缆及其附件。
6.GB/T 11017-2014：额定电压110 kV(Um=126 kV)交联聚乙烯绝缘电力电缆及其附件。
7.GB/T 18890-2015：额定电压220 kV(Um=252 kV)交联聚乙烯绝缘电力电缆及其附件。
8.GB/T 22078-2008：额定电压500 kV(Um=550 kV)交联聚乙烯绝缘电力电缆及其附件。
9.GB/T 31840-2015：额定电压1 kV(Um=1.2 kV)到35 kV(Um=40.5 kV)铝合金芯挤包绝缘电
力电缆。
此外，还有GB/T 12527-2008、GB/T 14049-2008、GB/T 17048-2009、GB/T 19666-2005、GB/T 3956-2008、GB/T 6995-2008等标准涉及到了电缆的制造和检测等内容。
供参考。
国标电线电缆参数标准国标电线电缆参数标准是指在我国电线电缆行业中，制定和执行的一系列规范和标准，其目的是为了保障电线电缆产品的质量和安全性，促进行业的健康发展。
国标电线电缆参数标准包括了电线电缆的材料、结构、性能、使用环境等方面的要求，对于生产和使用电线电缆的企业和个人来说，都具有重要的指导意义。
首先，国标电线电缆参数标准对于电线电缆的材料提出了严格的要求。
其中，导体材料的规定包括了材料的种类、规格、电阻率等指标，绝缘材料的规定包括了材料的耐热性、耐磨性、绝缘电阻等指标，外护套材料的规定包括了材料的阻燃性、耐候性、耐腐蚀性等指标。
这些要求旨在确保电线电缆在使用过程中能够具有良好的导电性能、绝缘性能和耐久性能。
其次，国标电线电缆参数标准对于电线电缆的结构也提出了详细的要求。
包括了导体的结构形式、绝缘层和护套层的厚度、屏蔽层的材料和结构等方面的规定。
这些要求旨在确保电线电缆能够在外部环境的影响下，依然能够保持良好的电气性能和机械性能。
此外，国标电线电缆参数标准还对电线电缆的性能提出了严格的检测要求。
包括了电线电缆的耐压性能、耐热性能、耐磨性能、耐候性能等方面的检测要求。
这些要求旨在确保电线电缆在使用过程中能够稳定可靠地工作，不会因为环境的变化而出现性能下降或者故障。
最后，国标电线电缆参数标准还对电线电缆的使用环境提出了详细的要求。
包括了电线电缆的敷设环境、使用温度、使用湿度等方面的规定。
这些要求旨在确保电线电缆能够在特定的使用环境下，依然能够保持良好的电气性能和机械性能。
总的来说，国标电线电缆参数标准的制定和执行，对于电线电缆行业的发展起到了积极的推动作用。
它不仅提高了电线电缆产品的质量和安全性，也提升了电线电缆行业的整体水平。
相信随着国标电线电缆参数标准的不断完善和执行，我国电线电缆行业的未来一定会更加光明。
电线电缆国标执行标准近年来，随着电子设备的普及与社会的快速发展，电线电缆作为电力传输的重要组成部分，其质量和安全性也备受关注。
为了统一电线电缆产品的质量要求和生产标准，我国制定了一系列的国家标准，即电线电缆国标执行标准。
电线电缆国标执行标准是指我国电线电缆行业按照国家相关标准进行生产、检测和销售的规范要求。
这些标准旨在确保电线电缆产品的安全可靠性、质量稳定性和环境友好性，并提供给用户一个权威的产品选择依据。
作为电线电缆行业的参考依据，电线电缆国标执行标准主要包括以下几个方面的内容：1. 产品分类和命名：根据不同用途和结构特点，将电线电缆分为不同的类别，并为每个类别确定相应的产品名称和型号。
2. 技术要求：对电线电缆的导体材料、绝缘材料、护套材料、外观要求等进行详细规定，以确保产品的质量和性能符合要求。
3. 试验方法：规定了电线电缆的各种试验方法和标准，例如电气性能测试、物理性能测试、机械性能测试等，以检测产品是否能够满足各项指标。
4. 标志和包装：规定了电线电缆产品的标志要求和包装要求，以便用户能够准确辨别产品的品质和型号，并方便储存、运输和销售。
5. 产品质量保证：制定了电线电缆产品质量保证体系和相关管理规定，以确保产品的质量稳定，并提供售后服务和技术支持。
电线电缆国标执行标准的制定和执行，有利于促进电线电缆行业的健康发展和规范经营，保障用户的利益和安全。
它不仅帮助用户选择合适的电线电缆产品，还推动了企业之间的竞争和技术创新，促进了行业的进步和升级。
然而，目前我国电线电缆行业仍存在一些挑战和问题。
一方面，由于市场监管不到位和行业自身发展的不平衡，一些企业存在产品质量不达标、虚假宣传等问题，给消费者带来安全隐患和经济损失。
另一方面，随着科技的不断进步和新材料的应用，电线电缆产品的标准也需要不断更新和完善，以适应新的市场需求和技术发展。
因此，对于电线电缆国标执行标准的制定和执行，我们需要进一步加强监管和标准制定机构的专业能力和责任意识，加强企业的质量管理和自律意识，建立健全的市场准入制度和监督机制。
电线电缆的国内外标准如下：
国内标准主要包括GB/T 5013-2008《额定电压450/750V及以下橡皮绝缘电缆》、GB/T 5023-2006《额定电压450/750V及以下聚氯乙烯绝缘电缆》、GB/T 9330-2008《塑料绝缘控制电缆》、GB/T 12706-2008《额定电压1 kV(Um=1.2 kV)到35 kV(Um=40.5 kV)挤包绝缘电力电缆及附件》等。
国际标准包括IEC标准、欧洲标准（如EN标准）、美国标准（如UL 标准）等。
例如，IEC标准中有IEC 60227、IEC 60502、IEC 60332等；EN标准有EN 50525、EN 50288、EN 60332等；UL标准有UL 758、UL 62、UL 444等。
这些标准覆盖了不同类型的电线电缆，包括电力电缆、电机绕组线、控制电缆、通信电缆等，针对不同的电压等级、导体材料、绝缘材料、耐火性能等方面都有详细要求。
以上信息仅供参考，如需了解更多信息，建议咨询专业人士。
电线电缆国家标准一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002）辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。
通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。
YJV、YJLV 辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY 辐照交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。
可经受一定的敷设牵引，但不能承受机械外力作用的场合。
单芯电缆不允许敷设在磁性管道中。
VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。
VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。
VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。
基本结构：导体－交联聚乙烯绝缘－内护套－钢带铠装－聚氯乙烯护套辐照交联聚烯烃（主要材料是聚乙烯）电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。
二、中压交联聚乙烯绝缘电力电缆（电压等级：6/6KV-26/35KV；执行标准：GB/T12706.2-2002）中压交联聚乙电缆采用了全干式化学交联方法使用聚乙烯分子由线型分子结构变为空间网状结构，使热塑性的聚乙烯转变为热固性的交联聚乙烯，使其机械性能、热老化性能及环境应力能力在很大的程度上得到提高，并具有优良的电气性能。
具有异体正常运行温度高、结构简单、外径小、重量轻、使用方便、不受敷设落差限制等特性。
适用于工频额定电压1-35KV配电系统。
YJV62、YJLV62交联聚乙烯绝缘双非磁性金属带铠装聚氯乙烯护套电力电缆。
YJV63、YJLV63交联聚乙烯绝缘双非磁性金属带铠装聚乙烯护套电力电缆。
YJV63、YJLV63交联聚乙烯绝缘双非磁性金属带铠装聚乙烯护套电力电缆。
其它型号与辐照交联类似（只是电压不同）YJV、YJLV、YJY、YJLY适用于室内敷设。
可经受一定的敷设牵引，但不能承受机械外力作用的场合。
单芯电缆不允许敷设在磁性管道中。
YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。
YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。
YJV32、、YJLV32、YJV33、、YJLV33适用于高落差地区，能承受一定的机械外力作用和相当的拉力。
YJV62、YJLV62、YJV63、YJLV63用于交流回路的单芯电缆，应采用非磁性材料铠装。
YJV62、YJLV62、YJV63、YJLV63用于交流回路的单芯电缆，应采用非磁性材料铠装。
三、高压交联聚乙烯绝缘电力电缆（电压等级：64/110KV，执行标准：GB/T 11017-[/B]2002；127/220KV、290/500KV）XLPE电缆有极佳的气性能，介质损耗比纸绝缘和PVC绝缘都要小，XLPE电缆的电容也小，在没有有效星形接地地系统中也可降低充电电流和接地故障电流。
容易敷设是XLPE 电缆的一大优点，与其它电力电缆相比，XLPE电缆弯曲半径较小，重量轻，终端处理简单，由于XLPE电缆不含油，所以在敷设时不用过多考虑线路要求，更不存在由于淌油而无法敷设的情况。
极佳的抗老特性及超强的耐热变形性决定了交联聚乙烯电缆在正常运行温度90度，短时故障130度，及短路250摄氏度条件下可负载大电流。
极佳的抗老特性及超强的耐热变形性决定了交联聚乙烯电缆在正常运行温度90度，短时故障130度，及短路250摄氏度条件下可负载大电流。
YJV YJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY交联聚乙烯绝缘聚乙烯护套电力电缆YJLW02、YJLLW02交联聚乙烯绝缘皱皮铝套聚氯乙烯护套电力电缆YJLW03、YJLLW03交联聚乙烯绝缘皱皮铝套聚乙烯护套电力电缆以下省略以下省略电缆结构：导体－导体屏蔽－绝缘－绝缘屏蔽－阻水层－金属屏蔽－金属护套－沥青层－护套层－石墨层四、控制电缆（执行标准：GB9330-88；电压等级：450/750V）1、产品采用聚氯乙烯或辐照交联聚乙烯作为绝缘层，具有优良的导电性能、机械性能及化学稳定性能，适用于额定电压0.6/1KV及以下控制，监控回路用保护线路等保护场合使用。
电缆的导体长期允许工作温度为70摄氏度，辐照交联聚乙烯电缆其导体长期允许工作温度为90度；2、电缆敷设温度不低于0度；3、推荐允许敷设弯曲半径：无铠装层的电缆应不小于电缆外形的6倍，有铠装层或屏蔽层。
3、推荐允许敷设弯曲半径：无铠装层的电缆应不小于电缆外形的6倍，有铠装层或屏蔽层。
KVV、KYJV 聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套控制电缆KVVP、KYJVP聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套编织屏蔽控制电缆KVVP22、KYJVP22聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套铜带屏蔽控制电缆KVV22、KYJV22聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套钢带铠装控制电缆KVV32、KYJV32聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套细钢丝铠装控制电缆KVVR、KYJVR聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套控制软电缆KVVRP、KYJVRP聚氯乙烯绝缘（辐照交联聚乙烯绝缘）聚氯乙烯护套编织屏蔽控制软电缆KVV、KYJV敷设在室内，电缆沟、管道等固定场合。
KVVP、KYJVP、KVVP2、KYJVP2敷设在室内、电缆沟、管道等要求屏蔽的场合KVV22、KYJV22敷设在室内，电缆沟、管道、直埋等能承受较大外力等固定场合KVV32、KYJV32敷设在室内，电缆沟、管道、竖井等能承受较大机械拉力等固定场合KVVR、KYJVR敷设在室内移动要求柔软等场合KVVRP、KYJVRP敷设在室内移动要求柔软、屏蔽等场合KVVRP、KYJVRP敷设在室内移动要求柔软、屏蔽等场合控制电缆主要用于：电器、仪表、配电装置信号传输、控制、测量等五、计算机电缆（电压等级：0.45/0.75KV，企标）本产品使用于交流额定电压为300/500及以下，对于防干扰性能要求高的计算机、检测仪器、控制系统仪连接用的屏蔽电缆，用于高抗干扰性的模拟量数据传输。
本产品使用于交流额定电压为300/500及以下，对于防干扰性能要求高的计算机、检测仪器、控制系统仪连接用的屏蔽电缆，用于高抗干扰性的模拟量数据传输。
1、电缆长期允许工作量不超过70摄氏度。
2、电缆敷设的温度不低于0摄氏度。
3、电缆弯曲半径不小于电缆外径的10倍。
DJYPV铜芯聚乙烯绝缘，对绞铜丝编织屏蔽、聚氯乙烯护套电子计算机电缆DJYP2V铜芯聚乙烯绝缘，对绞铜带屏蔽、聚氯乙烯护套电子计算机电缆DJYP3VDJYP3V铜芯聚乙烯绝缘，对绞铝/塑复合带屏蔽、聚氯乙烯护套电子计算机电缆DJYPV22铜芯聚乙烯绝缘，对绞铜丝编织屏蔽、钢带铠装、聚氯乙烯护套电子计算机电缆-DJYP2V22铜芯聚乙烯绝缘，对绞铜带屏蔽、钢带铠装、聚氯乙烯护套电子计算机电缆DJYPVP2-22铜芯聚乙烯绝缘，对绞铜带屏蔽、钢速铠装、聚氯乙烯护套电子计算机电缆DJYPVP2-22铜芯聚乙烯绝缘，对绞铜带屏蔽、钢速铠装、聚氯乙烯护套电子计算机电缆DJYPV结构：铜导电线芯－聚乙烯绝缘－屏蔽连接线、聚脂薄膜绕包－铜带或铝/塑或铜丝编织屏蔽－绕包层－聚氯乙烯套六、架空绝缘电缆（电压等级：0.6/1KV、8.7/15KV、26/35KV；执行标准：三个）1、本产品用于敷设在额定工频电压35KV及以下的架空电力线路中，作输配电能用，电缆导体允许工作温度为90度，短路时电缆的最高温度为250摄氏度。
2、电缆的敷设温度不低于-20摄氏度。
3、电缆敷设时允许弯曲半径不小于电缆直径的12倍。
具体型号有以下几种：1KV：JKLYJ、JKYJ、JKLGYJ；10KV：JKLYJ；10KV及35KV：JKLYJ、JKLGYJ七、铝绞线及钢芯铝绞线(电压等级：0.6/1KV；执行标准：GB/T 1179-1999）本产品适用于野外露天架空敷设，用于低、中、高压线路的电能输配，产品重量轻，强度高、抗腐蚀、敷设不受落差限制，耐受各种环境。
钢芯铝绞线：LGJ；适用范围：高压和超高压，受力大，大跨越输电线路。
铝绞线：LJ；适用范围：受力不大，档距较小的一般输配电线路。
铝绞线：LJ；适用范围：受力不大，档距较小的一般输配电线路。
八、耐火电缆（电压等级：0.45/0.75、0.6/1KV；执行标准：GB/T 19666-2005，GB/T12706.1-2002）耐火电缆用于高层建筑、地铁、电站及一些重要场所等，具有防火特性的环境场合。
除了在0.6/1KV额定工作电压下传送电力外，还可在燃烧情况下保质一定时间的安全运行，在950-1000摄氏度高温火焰燃烧的情况下保持安全运行3个小时，这样大大提高了耐火电缆的使用安全系数，为救助火灾赢得了一定时间。
耐火电缆用于高层建筑、地铁、电站及一些重要场所等，具有防火特性的环境场合。
除了在0.6/1KV额定工作电压下传送电力外，还可在燃烧情况下保质一定时间的安全运行，在950-1000摄氏度高温火焰燃烧的情况下保持安全运行3个小时，这样大大提高了耐火电缆的使用安全系数，为救助火灾赢得了一定时间。
使用范围：1、本产品适用于额定电压0.6/1KV的电力传输及分配线路。
2、导体最高长期工作温度为70度，短路时（最长持续时间不超过5S）电缆的最高温度不超过160度。
3、敷设电缆时的环境温度应不低于0摄氏度，其最小弯曲半径就不小于电缆外径的12倍。
