昆明理工大学820电力系统分析2007--2020年考研真题

昆明理工大学2012年硕士研究生招生入学考试试题(A卷)考试科目代码：818 考试科目名称：电力系统分析试题适用招生专业：080801 电机与电器、080802 电力系统及其自动化、080803 高电压与绝缘技术、080804电力电子与电力传动、080805 电工理论与新技术、085207 电气工程考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

昆明理工大学2013年硕士研究生招生入学考试试题(A 卷)考试科目代码：819 考试科目名称 ：电力系统分析考生答题须知1． 所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2． 评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3． 答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4． 答题时不准使用涂改液等具有明显标记的涂改用品。

一、 名词解释 （每小题3分，共15分）1.正序等效定则2.日负荷率3.电磁环网4. 平衡节点5. 热备用 二、 问答题（60分）1.什么是电晕现象？如何避免？（5分）2.输电线路何时作为无功电源、何时作为无功负荷？（5分）3.试以单变量非线性方程为例，结合图示解释牛顿拉夫逊法的一般思路。

（8分）4.请问什么是发电机的一、二次调频？一次调频能使频率保持不变吗？是否所有机组都进行一次调频？二次调频能否使频率保持不变？是否所有机组都担负二次调频？（10分）5.简述双绕组变压器分接头选择的步骤，双绕组升压变压器与降压变压器分接头选择有何区别？（8分）6. 为什么要引入暂态电动势和暂态电抗？它们具有怎样的物理意义？（8分）'q E 'd x 7.如图1所示的简单电力系统在f 点发生三相短路，作图说明快速切除故障提高同步发电机并列运行稳定性的原理。

昆明理工大学2019年硕士研究生招生入学考试试题(A卷) 考试科目代码：电力系统分析考试科目名称： 820考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

一、名词解释（每题3分，共15分）1.额定电压2.逆调压3.耗量微增率4.复合序网5.静态稳定性二、问答题（共60分）1.电力系统有功功率负荷变化情况与电力系统频率的一、二、三次调整有何关系？（10分）2.基本的电能质量指标有哪些？末端用户最常见的电能质量问题是什么？简要分析其产生的原因和解决办法。

（10分）3.试述PQ分解法是如何利用电力系统特征的，与牛顿拉夫逊法相比有何特征？（10分）4.无限大功率电源供电系统三相短路电流的非周期分量出现最大值的条件是什么？（5分）5.同步发电机原始方程中的哪些电感系数与转子位置无关？（5分）6.简答用小扰法分析单机无穷大母线系统平衡点稳定性的基本模型与步骤，且说明计入比例式励磁控制器作用的模型与经典二阶模型的差异。

（10分）7.以单机无穷大母线系统为例，结合图示说明自动重合闸对提高电力系统暂态稳定性的作用。

（10分）三、计算题（共75分）1．某电力网络等值电路如图1所示，图中给出了各支路电抗标么值。

（1）试列出该网络的节点导纳矩阵。

(5分)（2）取节点1为平衡点，节点2为PV点，节点3为PQ点，请写出B’阵与B”阵。

（5分）（3）在空载状态下（各节点初始电压为），节点３突然发生三相短路，求。

（15分）图1。

昆明理工大学2017年硕士研究生招生入学考试试题(A卷) 考试科目代码：820 考试科目名称：电力系统分析考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

一、名词解释（每题2分，共10分）1. 等微增率准则2. 转移电抗3. 一次调频4. 发电机暂态电抗5. 机电暂态分析二、问答题（共60分）1．潮流计算的高斯-塞德尔法、PQ分解法、牛顿-拉夫逊法使用的迭代、修正方法各不相同，请问若上述三种潮流计算方法均收敛，它们的计算精度有本质上差别吗？为什么？（8分）2．当系统由于有功不足和无功不足导致频率和电压都偏低时该如何处理，请说明理由。

（8分）3. 什么是发电机进相运行？什么情况下需要发电机进相运行？发电机进相运行对电力系统稳定性有何不利影响？（9分）4. 电晕有何危害？在电力线路上如何减少电晕损耗？（8分）5. 结合作相量图，简述对称分量法的基本原理和优势。

（9分）6. 简述提高静态稳定性的基本思想和主要措施？（8分）7.为什么理论上快关汽门可以提高电力系统并列运行的暂态稳定性，试以图1为例作图说明其工作原理。

（10分）图1三．计算证明题（共80分）1．某输电线路在其一端装有串联补偿装置（等值电路如图2所示，忽略所有电阻），其中，X L为线路电抗，B为线路电容对应的电纳，BG为线路高压电抗器的电纳且BG=-0.4B0，X C为串联补偿电容对应的电抗值且XC=-0.5X L，10|X L|=1/|B0|。

请比较U A、U B、U C之间的大小关系，并简单证明。

（15分）第 1 页共2页。

昆明理工大学2014年硕士研究生招生入学考试试题(A卷) 考试科目代码：820 考试科目名称：电力系统分析考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

'0.2X=，''X=min 7S j=+昆明理工大学2014年硕士研究生招生入学考试试题4. 如图2所示电力系统，各元件参数的标幺值及其基准容量与基准电压已给出，设在3点发生A 相经过阻抗接地（0.2f Z j ），试绘出各序网络，并写出求故障相电流的表达式。

（20分）图2昆明理工大学2008年硕士研究生招生入学考试试题(A 卷)考试科目代码： 821 考试科目名称 ： 电力系统分析 试题适用招生专业 ： 电力系统及其自动化、电力电子与电力传动考生答题须知5． 所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

6． 评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

7． 答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

8． 答题时不准使用涂改液等具有明显标记的涂改用品。

12(1.2Z =+(1.0 2.0)j +Ω 3.0)Ω，试作潮流计算。

② 110.5U kV =昆明理工大学2009年硕士研究生招生入学考试试题(A卷)考试科目代码：822考试科目名称：电力系统分析试题适用招生专业：电力系统及其自动化,电力电子与电力传动考生答题须知9．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

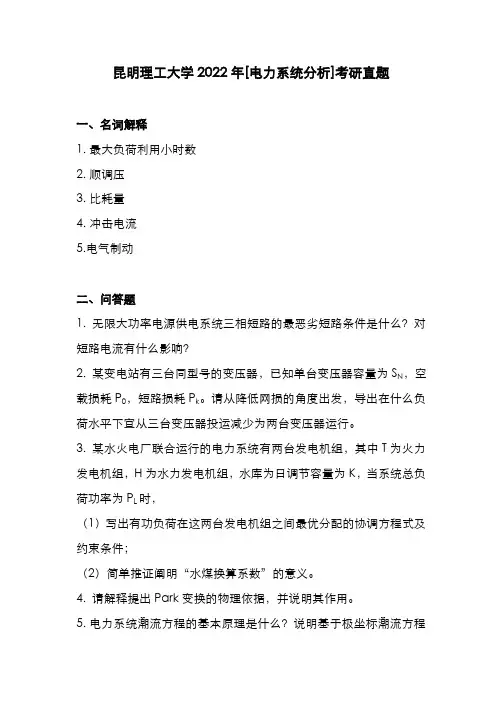

昆明理工大学2022年[电力系统分析]考研真题一、名词解释1.最大负荷利用小时数2.顺调压3.比耗量4.冲击电流5.电气制动二、问答题1. 无限大功率电源供电系统三相短路的最恶劣短路条件是什么？对短路电流有什么影响？2. 某变电站有三台同型号的变压器，已知单台变压器容量为S N，空载损耗P0，短路损耗P k。

请从降低网损的角度出发，导出在什么负荷水平下宜从三台变压器投运减少为两台变压器运行。

3. 某水火电厂联合运行的电力系统有两台发电机组，其中T为火力发电机组，H为水力发电机组，水库为日调节容量为K，当系统总负荷功率为P L时，（1）写出有功负荷在这两台发电机组之间最优分配的协调方程式及约束条件；（2）简单推证阐明“水煤换算系数”的意义。

4. 请解释提出Park变换的物理依据，并说明其作用。

5.电力系统潮流方程的基本原理是什么？说明基于极坐标潮流方程的牛顿拉夫逊法在什么条件可以简化推导出PQ分解法，并比较两种方法的修正方程式的特点。

6.电力系统失去静态稳定有哪些形式？它们与线性状态方程的特征根有什么关系？三、计算题1. 降压变电所变压器变比为110±2×2.5% /11kV，略去励磁支路及线路电容后，归算到高压侧的线路及变压器总阻抗为2.44+j40Ω，已知最大负荷和最小负荷时流过变压器等效阻抗首端的功率分别为：~S i max=28+j 14MVA，~S i min=14+j 6MVA送端i的实际电压：U i max=110KV，U i min=114KV。

要求二次侧母线电压在最大负荷时不低于10.3kV，最小负荷时不高于10.75 kV。

确定变压器二次侧所需的电容器无功补充容量。

（计算时忽略电压降落的横分量）2. 某电力系统中，一半机组的容量已经完全利用；占总容量1/4的火电厂尚有10%备用容量，其单位调节功率为16.6；占总容量1/4的火电厂尚有20%备用容量，其单位调节功率为25；系统有功负荷的频率调节效应系数K D≠=1.5。

昆明理工大学2020年硕士研究生招生入学考试试题(A卷) 考试科目代码：807 考试科目名称：安全系统工程考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

2、某安全评价机构用DOW火灾爆炸指数评价法对危化品企业进行安全现状评价。

若物质系数MF为16，一般工艺危险系数F1为4，特殊工艺危险系数F2为6，安全措施补偿C为0.6，基本最大可能的财产损失MPPD为1000万元。

（12分）（1）试求该工艺单元火灾爆炸指数F&EI；（2）计算该工艺单元的暴露半径R（单位：m）。

（结果留到小数点后2位）；（3）计算实际最大可能财产损失。

3、某事故树各基本事件的发生概率如图1所示，已知基本事件发生概率q1~q6均为0.1。

（21分）（1）求该事故树的最小割集及最小径集，并分别画出其等效树；（2）根据最小割集，求顶上事件发生概率；图1 事故树图三、综合题（共2题，总计45分）1、提升矿车时为防止跑车事故，在矿车下端安装了阻车叉，在斜井里安装了人工起动的捞车器。

当提升钢丝绳或连接装置断裂时，阻车叉插入轨道枕木下阻止矿车下滑。

当阻车叉失效时，人员起动捞车器拦住矿车。

设钢丝绳断裂概率、连接装置断裂概率、阻车叉失效概率、捞车器失效概率、人员操作捞车器失误概率为10-4。

（30分）（1）编制跑车事件树。

（2）为了减少事故的发生，安全系统工程可采取的安全措施有那些？2、氮气储气罐是易于出现事故的高压容器，其主要组成部分为罐体和安全阀，请根据所学知识按照表2的格式对氮气储气罐进行故障类型及影响分析。

（15分）表2空气压缩机储气罐故障类型及影响分析表构成元素故障类型故障的原因故障的影响故障等级昆明理工大学2007年硕士研究生招生入学考试试题(A卷)考试科目代码：841 考试科目名称：安全系统工程试题适用招生专业：安全技术及工程考生答题须知5．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

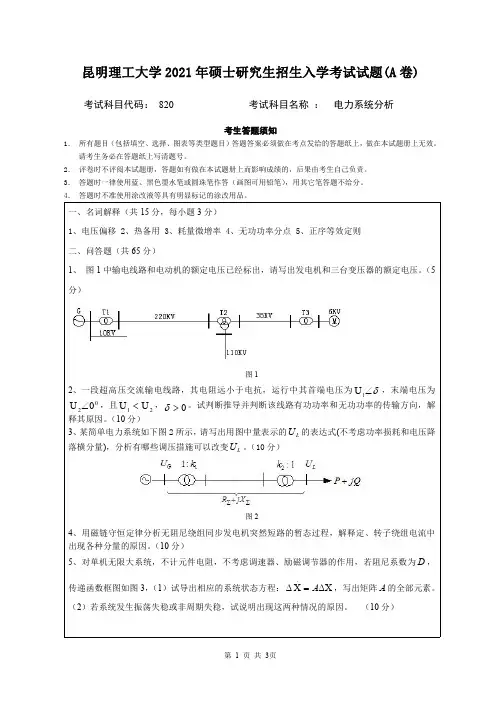

昆明理工大学2021年硕士研究生招生入学考试试题(A 卷)考试科目代码：820考试科目名称：电力系统分析考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

一、名词解释（共15分，每小题3分）1、电压偏移2、热备用3、耗量微增率4、无功功率分点5、正序等效定则二、问答题（共65分）1、图1中输电线路和电动机的额定电压已经标出，请写出发电机和三台变压器的额定电压。

（5分）图12、一段超高压交流输电线路，其电阻远小于电抗，运行中其首端电压为δ∠1U ，末端电压为020U ∠，且21U U <，0>δ。

试判断推导并判断该线路有功功率和无功功率的传输方向，解释其原因。

（10分）3、某简单电力系统如下图2所示，请写出用图中量表示的L U 的表达式(不考虑功率损耗和电压降落横分量)，分析有哪些调压措施可以改变L U 。

（10分）图24、用磁链守恒定律分析无阻尼绕组同步发电机突然短路的暂态过程，解释定、转子绕组电流中出现各种分量的原因。

（10分）5、对单机无限大系统，不计元件电阻，不考虑调速器、励磁调节器的作用，若阻尼系数为D ，传递函数框图如图3，（1）试导出相应的系统状态方程：∆X =X ∆A .，写出矩阵A 的全部元素。

（2）若系统发生振荡失稳或非周期失稳，试说明出现这两种情况的原因。

（10分）图36、什么是励磁？简要回答同步发电机自动励磁调节器在电力系统稳、暂态工况下发挥的作用。

（10分）7、请结合图示，解释汽门快关对提高电力系统暂态稳定性的作用。

（10分）三、计算题（共70分）1、如下图4所示，已知各支路的导纳，写出该网络的节点导纳矩阵？若节点2为PQ 节点，写出极坐标下该节点的有功功率和无功功率方程（本题15分）-j5j2j213-j3-j4P+jQ图42、A 、B 两系统通过互联系统相连如图5。

2015年云南昆明理工大学电力系统分析考研真题A 卷一、名词解释（每题2分，共10分）1.负荷特性2.电压偏移3.冷备用4.短路冲击电流5. 正序等效定则二、问答题（共65分）1. （8分）如图1所示电力系统，电力线路的额定电压已标在图中，请写出发电机和变压器各绕组的额定电压。

图12.（11分）是否在任何条件下，相同的两台变压器并联运行所产生的功率损耗总比一台变压器（承担相同的负荷）单独运行时小吗？为什么？3. （8分）请问高压电力网络中，有功功率和无功功率的传输分别取决于什么？是如何传输的？4. （8分）分当电力系统无功功率不足时，是否可以通过改变变压器的电压比来调压？为什么？5．（10分）为什么要引入暂态电动势'q E 和暂态电抗'd x ？它们具有怎样的物理意义？6.（10分）简述在单机无穷大系统的小扰动稳定分析过程中，状态偏差方程系数矩阵特征根的分布（两个正根、具有正实部共轭根、共轭虚根、具有负实部的共轭根、两个负实根）与状态偏差量运动规律的关系。

7.（10分）试用等面积定则分析自动重合闸对暂态稳定性的影响。

三、计算题 （共75分）1. （17分）系统如图2所示，已知电力线路末端负荷为20+j10MVA ，末端电压为110kV,求首端电压和首端功率。

图22. （18分）如图3所示升压变压器，额定容量为63MVA,电压为kV5.10/%5.22121⨯±，折算到高压侧的变压器阻抗为Ω+=4.241.1jZT。

已知MVAjS3450~max+=，MVAjS2228~min+=，最大和最小负荷时变压器高压侧实际电压分别为116kV和114kV。

要求发电机电压在10~10.5 kV范围内变化，试选择变压器的分接头电压。

图33.（20分）一个三节点电力系统，零序、正序和负序节点阻抗矩阵分别为0.200.050.120.050.100.080.120.080.30busj⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦Z（P.U.）120.160.10.150.100.200.120.150.120.25bus busj⎡⎤⎢⎥==⎢⎥⎢⎥⎣⎦Z Z(P.U.)求节点2发生金属性两相短路接地故障时的故障电流和节点1的各相电压（标么值）。

昆明理工大学2007--2008学年上学期期末试卷（B 卷）姓名 学号 班级 课程 电路理论A （1） 学院 专业一、填空题：在空格中填入最恰当的结果（每小题4分，共计28分）1、电路进行等效变换时，用来替代的电路应该与原电路具有相同的（ 伏安特性 ）。

用等效电路的方法求解分析电路时，电压和电流保持不变的部分仅限于等效电路（ 以外 ）。

2、已知某电路的图如下图所示，则该电路的独立回路个数为（ 6 ）个，该电路的结点个数为（ 5 ）个。

可以列写的独立的KCL 方程个数为（ 4 ）个，可以列写的独立的KVL 方程个数为（ 6 ）个。

3、动态电路的全响应可以分解为（ 零输入响应）与（ 零状态响应 ）之和；也可以分解为（ 暂态响应 ）与 （ 稳态响应 ）之和。

4、在线性时不变集总参数电路中，如果某支路的电压已知，该支路可以用一个与已知电压大小和方向相同的（ 电压源 ）替代；电路中如果某支路的电流已知，该支路可以用一个与已知电流大小和方向相同的（ 电流源 ）替代。

经过替代后，电路中其他地方的电压、电流（ 不会改变 ）。

5、在线性电路中，电路中每个独立电源同时扩大或缩小K 倍，则电路中各支路上的电压、电流也会相应（ 扩大或缩小K 倍 ）；电路中几个独立电源同时作用下在某支路上产生的电压或电流，等于各独立电源单独作用下在该支路上产生的电压或电流的（ 叠加 ）。

6、图示电路中， Ω===1C L X X R ，则电压表的读数为 ( 2 ) V 。

j CX7、无源一端口网络的端口电压U=240 ∠-45°V ，端口电流I=20∠15°A ，电压与电流为关联参考方向。

二端口网络的等效阻抗Z=（ 12∠-60° Ω ），此时电路呈（ 容 ）性。

二、单一选择题：（每小题4分，共计32分）1、如图所示电路，受控源吸收的功率是（ D ）。

A 、24W B 、-24W C 、96W D 、-96WΩ32、图示电路，已知当V 1=S U ,A1=S I 时，V 10=U ；当V 0=S U ,A2=S I 时，V 8=U 。
