豪华吊扇灯安装程序及示意图

吊扇专用壁控开关(墙壁调速器)功能：调速高中低三档,含灯开关与吊扇灯配套使用的的壁控开关,可安装在墙上,为最常见的86暗盒的大小。

需要预先布线,墙上要有两个火线一个零线，具体接线见下面的说明：我们销售得壁控开关为厂家专配，都是豪华吊扇厂自己专门出品的。

建议与吊扇灯一起购买，可节省壁控开关的运费。

豪华吊扇灯专用壁控开关为电容式调节风扇转速，这与目前国内开关市场上的调速器原理不同（一般这些调速器用于空调送风口或3叶铁叶扇），请不要使用非豪华吊扇灯专用壁控开关，否则会影响豪华吊扇灯电机。

豪华吊扇灯的引出电线有3条，一条灯火线（一般为蓝色线），一条扇火线（一般为黑色线），一条零线（一般为白色线），另外吊杆上引出有一条地线（一般为绿色线）.新装修时在墙壁和天花板预留两条火线、一条零线，购买豪华吊扇灯专用壁控开关，安装专用壁控开关来分别实现风扇的三档风速的调节及灯具的开关：风扇：接线完成后，将风扇的拉线开关调至最高档，即可用壁控开关来控制风扇的高、中、低三档风速，不再需要调节拉线开关。

灯具：壁控开关上的灯具控制按钮可控制灯具的开或关，具体亮灯盏数需通过灯具拉线开关来实现：三头灯拉一下全开，拉两下全部关闭；四头灯拉一下亮对称的两盏，拉两下亮四盏，拉三下关闭；五头灯拉一下亮对称的两盏，拉两下亮对称的三盏，拉三下亮五盏，拉四下关闭；接线示意图：美著名牌子ENCON的贴牌货,盒上有ENCON的标型号:5W52PB5款式：5个灯，5个扇叶，扇叶52＂（整个灯扇直径132CM），扇叶双色（棕色/红木色）或扇叶双色（白色/红木色），买时注明要那种颜色扇叶，每面一色，可将扇叶翻转安装，即可调换另一种色调。

叶柄、灯座、电机座均为金色。

可灯控: 5个灯（拉绳开关可控制开1个灯、开4个灯，开5个灯，全灭）..灯具：可配E27罗口节能灯和白炽灯泡，每个灯泡<=60W，出售的吊扇灯不包含灯泡，请客户自配灯泡。

功能：高、中、低三个转速，可正转、反转。

灯具、吊扇安装1范围本工艺标准适用于室内、外电气照明、灯具及吊扇安装工程。

不适用于特殊场所，如矿井，船舶等地的电气照明灯具及吊扇安装工程。

2 施工准备2.1 材料要求：2.1.1 各型灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。

灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。

所有灯具应有产品合格证。

2.1.2 灯具导线：照明灯具使用的导线其电压等级不应低于交流500V，其最小线芯截面应符合表3-37所示的要求。

2.1.3 吊扇：其型号、规格必须符合设计要求，扇叶不得有变形现象，有吊杆时应考虑吊杆长短、平直度问题，并有产品合格证。

2.1.4 塑料（木）台：塑料台应有足够的强度，受力后无弯翘变形等现象；木台应完整，无劈裂。

油漆完好无脱落。

2.1.5 吊管：采用钢管做为灯具的吊管时，钢管内径一般不小于10mm。

2.1.6 吊钩：花灯的吊钩其圆钢直径不小于吊挂销钉的直径，且不得小于6mm;吊扇的挂钩不应小于悬挂销钉的直径，且不得小于10mm。

2.1.7 瓷接头：应完好无损，所有配件齐全。

2.1.8 支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。

2.1.9 灯卡具（爪子）：塑料灯卡具（爪子）不得有裂纹和缺损现象。

2.1.10 其它材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、铅丝、灯架、灯口、日光灯脚、灯泡、灯管、镇流器、电容器、起辉器、起辉器座、熔断器、吊盒（法兰盘）、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂（松香、酒精）、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。

2.2 主要机具：2.2.1 红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥。

2.2.2 手锤、錾子、钢锯、锯条、压力案子、扁锂、圆锂、剥线钳、扁口钳、尖嘴钳、丝锥、一字改锥、十字改锥。

2.2.3 活扳手、套丝板、电炉、电烙铁、锡锅、锡勺、台钳等。

六边形吊灯安装说明书
步骤 1：准备材料和工具
- 六边形吊灯
- 电钻或手动螺丝刀
- 扣板
- 螺丝钉
- 安装支架
- 电线
步骤 2：确定安装位置
在吊灯安装的房间选择一个合适的位置。

确保支架安装在坚固的墙壁或天花板上，并能够支撑吊灯的重量。

步骤 3：安装支架
按照支架的安装说明将支架固定到墙壁或天花板上。

确保支架牢固且能承受吊灯的重量。

步骤 4：将电线穿过支架
将电线通过支架，确保电线的末端留出足够长度以连接吊灯。

步骤 5：安装吊灯
将吊灯的顶板与支架上的孔对齐，并使用螺丝钉将其固定。

根据所提供的安装说明，确保吊灯的配件被正确地连接在一起，灯罩安装牢固。

步骤 6：连接电线
根据吊灯和电线的配对方式，将电线连接至吊灯。

确保电线正
确地接地，以确保安全使用。

步骤 7：测试吊灯
打开电源，测试吊灯是否正常工作。

确保灯泡亮起并且光线正常。

请注意，以上仅为一般的六边形吊灯的安装步骤，具体步骤可能会根据吊灯型号和品牌略有不同。

在进行安装之前，请务必阅读所提供的吊灯安装说明书，并按照其要求进行操作。

如果您不确定如何正确安装六边形吊灯，请咨询专业人士的帮助。

灯具、吊扇安装1 适用范围本章适用于民用建筑室内、外电气照明灯具及吊扇安装工程（不适用特殊场所，如矿井、船舶等地的电气照明灯具及吊扇安装工程）。

2 编制依据《建筑电气工程施工质量验收规范》（GB50303-2002）3 施工准备3.1材料准备3.1.1各型灯具：灯具的型号、规格必须符合设计要求和国家标准的规定，灯内配线严禁外露，灯具配件齐全，无机械损伤、变形，油漆剥落，灯罩破裂，灯箱歪翘等现象，所有灯具应有合格证，并有“CCC”认证标志。

3.1.2灯具导线：照明灯具使用的导线其电压等级不应低于交流500伏，其最小线芯截面应符合规定，产品具有合格证。

3.1.3吊扇：其规格、型号必须符合设计要求，扇叶不得有变形现象，有吊杆时应考虑吊杆长短，平直度问题，并有产品合格证。

3.1.4塑料（木）台：塑料台应有足够的强度，受力后无弯翘变形等现象，木台应完整，无劈裂。

油漆完好无脱落。

3.1.5吊管：采用钢管做为灯具的吊管时，钢管内径一般不小于10mm，钢管厚度不应小于1.5mm。

3.1.6吊钩：花灯吊钩圆钢直径不小于灯具挂销直径，且不应小于6mm；吊扇挂钩的直径不小于吊扇挂销直径，且不小于8mm。

3.1.7瓷接头：应完好无损，所有配件齐全。

3.1.8支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。

3.1.9灯卡具（爪子）：塑料灯卡具（爪子）不得有裂纹和缺损现象。

3.1.10其它材料：胀管、木螺丝、扎带、膨胀螺栓、螺母、垫圈、铅丝、熔断器、线令、金属软管，自在器、吊链、线卡子、焊锡、焊剂（松香、酒精）、压线帽、粘塑料带、黑胶布、砂布等。

3.2机具准备（1）铅笔、卷尺、水平尺、手套、安全带、锯弓、锯条、人字梯。

（2）手锤、錾子、扁锉、圆锉、剥线钳、压线钳、尖嘴钳、螺丝刀。

（3）活动扳手、电炉、电烙铁、锡锅、锡勺、电烙铁等。

（4）电钻、电锤、兆欧表、万用表、工具袋、工具箱。

3.3作业条件（1）屋顶、楼板施工完毕，无渗漏。

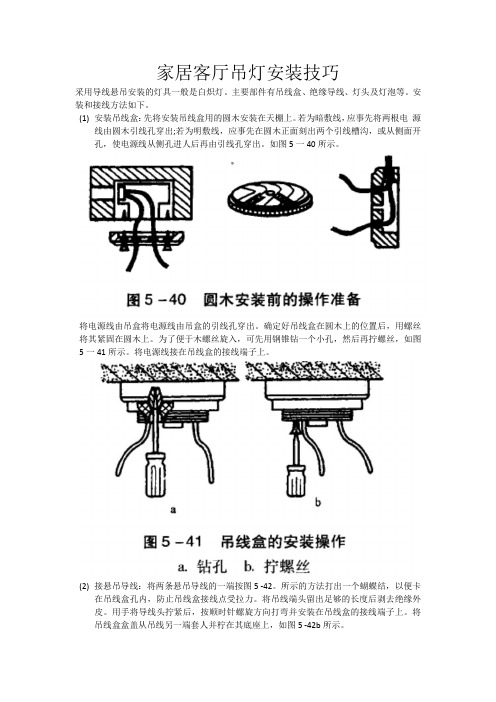

家居客厅吊灯安装技巧
采用导线悬吊安装的灯具一般是白炽灯。

主要部件有吊线盒、绝缘导线、灯头及灯泡等。

安装和接线方法如下。

(1)安装吊线盒：先将安装吊线盒用的圆木安装在天棚上。

若为暗敷线，应事先将两根电源
线由圆木引线孔穿出;若为明敷线，应事先在圆木正面刻出两个引线槽沟，或从侧面开孔，使电源线从侧孔进人后再由引线孔穿出。

如图5一40所示。

将电源线由吊盒将电源线由吊盒的引线孔穿出。

确定好吊线盒在圆木上的位置后，用螺丝将其紧固在圆木上。

为了便于木螺丝旋入，可先用钢锥钻一个小孔，然后再拧螺丝，如图5一41所示。

将电源线接在吊线盒的接线端子上。

(2)接悬吊导线：将两条悬吊导线的一端按图5 -42。

所示的方法打出一个蝴蝶结，以便卡
在吊线盒孔内，防止吊线盒接线点受拉力。

将吊线端头留出足够的长度后剥去绝缘外皮。

用手将导线头拧紧后，按顺时针螺旋方向打弯并安装在吊线盒的接线端子上。

将吊线盒盒盖从吊线另一端套人并柠在其底座上，如图5 -42b所示。

(3)灯头接线安装：将灯头帽拧下并穿过由吊线盒引出的两条导线。

将导线打结并去皮，
然后将导线分别接在灯头上的两个接线柱上。

接线时注意线头不能有毛刺，以防线与线之间连接短路。

接好后把灯头盖盖好旋上灯头芯，最后旋上灯泡。

进行灯头接线时应注意:对螺口灯头，电源火线必须与灯头的中心接点(俗称“舌头”)相连，零线与灯头螺口接点相连图5一43所示。

若接法与上述规定相反，则可能在手触及灯头或灯泡螺口处时造成触电。

吊扇安装施工方案1. 引言吊扇是一种常见的家居电器，可以在夏季提供凉爽的风扇效果，也能够在冬季提供循环暖气。

然而，吊扇的安装需要一定的技巧和注意事项。

本文档将介绍吊扇的安装施工方案，包括前期准备、安装步骤和注意事项。

2. 前期准备在开始安装吊扇之前，确保以下准备工作已完成：2.1 准备工具和材料•螺丝刀•扳手•电钻•铅笔•吊扇安装包，包括吊扇主体、吊杆、扇叶等组件2.2 检查吊扇位置和安装点在选择吊扇的位置和安装点时，需考虑以下因素：•层高：吊扇应远离头顶，一般建议离地面至少2.1米。

•安装点：选择一个结实的天花板作为安装点，确保能够承受吊扇的重量和震动。

•电源：确认安装位置附近是否有电源，以供吊扇使用。

3. 安装步骤3.1 打开安装包，检查零件完整性在开始安装前，打开吊扇安装包，并检查零件的完整性。

确保所有的零件都在包装内，并没有损坏。

首先，使用扳手将吊杆与吊扇主体连接起来。

确保吊杆稳固地连接在吊扇主体上，并紧固螺丝。

3.3 确定安装点位置使用铅笔在天花板上标记吊扇的安装点。

确保安装点位于结实的天花板上，并且离墙面边缘一定距离。

3.4 钻孔并安装吊钩使用电钻在标记的位置上钻孔，并安装吊钩。

确保吊钩牢固地固定在天花板上，能够承受吊扇的重量。

3.5 将吊扇安装到吊钩上将吊扇主体与吊钩连接，并使用螺丝将其紧固。

确保吊扇稳固地安装在吊钩上，无松动现象。

根据吊扇安装包的说明，将扇叶安装到吊扇主体上。

确保扇叶完全连接到主体，并紧固螺丝。

3.7 接通电源最后，将吊扇主体的电源线与电源接口连接。

确保电源线连接牢固，并将电源接通。

测试吊扇是否正常运转。

4. 注意事项在吊扇安装过程中，需要注意以下事项：•安全第一：在安装过程中，确保自身安全。

注意使用工具时的姿势和力度，以免造成伤害。

•调整高度：在安装吊杆时，根据自身需求调整吊扇的高度，确保舒适。

•遵循说明书：在安装过程中，参照吊扇的说明书进行安装，确保操作正确。

灯具安装工艺1操作工艺1.1工艺流程灯具检查卄灯具组装卄灯具通电试亮T定位、放线一导线绝缘测试-灯具f通电试运行2操作方法2.1灯具检查：灯具进场后，施工方会同建设方、监理方、供货方共同进行检查，并做好记录，检查内容如下：（1）灯具的规格、型号、数量、安装方式、使用场所及相关资料是否符合现场要求。

（2）灯具的各部件是否齐全，是否已做好防腐处理。

（3）灯具接地装置是否合格。

（4）易受机械损伤的场所，应采用带有金属保护网的灯具，灯具固定采用软性连接。

（6）灯内配线应符合设计要求及表2.1.2规定；（7）穿入灯箱的导线在分支连接处应固定，免受额外应力和磨损。

（8）灯箱内的导线要远离光源，高温灯具应采用耐高温线并采取隔热措施。

（9）疏散指示灯等标志灯的指示方向正确；（10）应急灯必须灵敏可靠，应急时间符合设计要求。

（11）采用低压照明的电源变压器必须是双圈的，初次级均应装有熔断器；2.2灯具组装2.2.1根据厂家提供的说明书及组装图认真核对紧固件、连接件及其他附件。

2.2.2根据说明书穿个分子回路的绝缘电线。

2.2.3根据组装图组装并接线。

2.2.4安装各种附件。

2.3灯具通电试亮：根据灯具的电压标志，选择相应的电压，接入已准备好的插座或开关上，并通过插座或开关接通灯具使其通电，灯具工作正常后方可安装。

2.4定位、放线2.4.1定位：按施工图及技术交底来确定灯具位置及标高，并与其他专业施工图纸核对是否矛盾。

324.2放线：根据单独灯具及成排灯具的位置，采用十字交叉法放线，画线。

2.5导线绝缘测试：灯具安装前，必须进行导线绝缘电阻测试。

测试方法可参见本册《管内绝缘导线敷设及连接工艺标准》(W 409)中相关内容。

2.6灯具安装2.6.1普通灯具安装(1)塑料台的安装。

将灯头盒内的电源线从塑料台的穿线孔中穿出，预留接线长度，削出线芯，将塑料台紧贴建筑物表面，对正位置，用机螺丝将塑料台固定在灯头盒上。

(2)将电源线由吊线盒底或平灯座出线孔内穿出，并压牢在其接线端子上，余线送回至灯头盒。

随着社会的发展，生活水平的提高，人们对美物的追求一直在进步。

客厅吊灯的种类、款式也逐渐增多，客厅吊灯安装并非是一件容易的事情。

下面给你总结吊灯的安装。

1、料具准备（1）施工材料：常用材料有以下几种。

①木材（不同规格的水方、木条、水板）、铝合金（板材、型材）、钢材（型钢、扁钢、钢板），主要作支撑构件。

②塑料、有机玻璃板、玻璃作隔片，外装饰贴面和散热板、铜板。

电化铝板作装饰构件③其它配件如螺丝、铁钉、铆钉、成品灯具、胶粘剂等。

（2）施工工具：钳子、螺丝刀、锤子、电动曲线锯、电锤、手据、直尺、漆刷等。

2、吊杯、吊索与结构层的连接（1）操作方法：主要考虑预埋件和过渡件的连接。

①先在结构层中预埋铁件或木砖（水砖承重除外）。

埋设位置应准确，并应有足够的调整余地。

②在铁件和木砖上设过渡连接件，以便调整理件误差，可与理件钉、焊、拧穿。

③吊杆、吊索与过渡连接件连接。

（2）安装注意事项：安装施工时应注意以下三点。

①安装时如有多个吊灯，应注意它们的位置、长短关系，可在安装顶棚的同时安装吊灯，这样可以以吊顶搁栅为依据，调整灯的位置和高低。

②吊杆出顶棚须面可用直接出法和加套管的方法。

加会管的做法有利于安装，可保证顶棚面板完整，仅在需要出管的位置钻孔即可。

直接出顶棚的吊杯，安装时板面钻孔不易找正。

有时可能采用先安装吊杆再截断面板挖孔安装的方法，但对装饰效果有影响。

③吊杆应有一定长度的螺纹，以备调节高低用。

吊索吊杆下面悬吊灯箱，应注意连接的可靠性。

闪速到家以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

天花板吊扇的安装说明天花板吊扇的安装说明一、安装准备1. 在开始安装之前，请确认您已经购买了适合的天花板吊扇，并检查是否有所有的安装配件和工具。

2. 在安装天花板吊扇之前，务必关闭电源，并使用电压测试仪检查是否没有电流通过。

3. 请确保安装位置的天花板结构能够承受吊扇的重量，并且离墙壁或家具有足够的间距。

二、安装步骤1. 将吊扇的吊杆拆卸下来，并将其与电线连接盒连接好。

然后，将吊杆安装到天花板上，并使用电钻和螺丝将其固定好。

2. 将吊扇的电线拉入吊杆中，并在吊杆的上方安装电线连接盒，然后用螺丝将其固定住。

3. 接下来，将吊扇的灯具组件安装好。

根据使用说明书，将灯具与吊扇电线连接盒连接好，并使用螺丝将其固定在吊扇上。

4. 安装好灯具之后，将吊扇的叶片依次安装到吊杆上。

确保叶片安装牢固，并使用螺丝将其固定在吊杆上。

5. 最后，检查所有连接部件是否牢固，并确保吊扇安装平稳。

然后，重新连接电源，打开电源开关，测试吊扇是否正常工作。

三、安全注意事项1. 在安装天花板吊扇之前，务必确保关闭电源并断开电源线。

2. 在安装过程中，要小心避免受伤。

请使用合适的工具，并正确使用，注意自己的安全。

3. 在安装之前，请确保天花板结构能够承受吊扇的重量，并避免在悬挂吊扇上施加额外的重物。

4. 安装吊扇时，请确保所有螺丝紧固好，并定期检查吊扇的固定件是否松动。

5. 避免将天花板吊扇安装在潮湿或易燃的地方，以防火灾或其他安全事故发生。

四、使用和维护1. 在使用吊扇之前，请确保所有连接部件已经固定好，并且吊扇安装稳固。

2. 使用天花板吊扇时，请确保吊扇上方没有任何障碍物，并保持足够的安全距离。

3. 使用吊扇时，可以根据季节和需要调整吊扇的速度和旋转方向，以获得最佳的空气流通效果。

4. 定期清洁吊扇的叶片，并定期检查吊扇的运行状态和连接部件是否正常工作。

5. 如遇到吊扇不运转或出现其他问题，请先断开电源，然后检查是否有任何故障或损坏，并寻求专业人士的帮助。

灯具、吊扇安装1 范围本工艺标准适用于室内、外电气照明、灯具及吊扇安装工程。

不适用于特殊场所，如矿井，船舶等地的电气照明灯具及吊扇安装工程。

2 施工准备2.1 材料要求：2.1.1 各型灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。

灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。

所有灯具应有产品合格证。

2.1.2 灯具导线：照明灯具使用的导线其电压等级不应低于交流500V，其最小线芯截面应符合表3-37所示的要求。

2.1.3 吊扇：其型号、规格必须符合设计要求，扇叶不得有变形现象，有吊杆时应考虑吊杆长短、平直度问题，并有产品合格证。

2.1.4 塑料（木）台：塑料台应有足够的强度，受力后无弯翘变形等现象；木台应完整，无劈裂。

油漆完好无脱落。

线芯最小允许截面表3-37线芯最小截面(mm2)铜芯软线铜线铝线照明用灯头线民用建筑室内工业建筑室内室外0.4 0.5 1.0 0.5 0.8 1.0 2.5 2.5 2.5生活用0.4 ??生产用 1.0 ??2.1.5 吊管：采用钢管做为灯具的吊管时，钢管内径一般不小于10mm。

2.1.6 吊钩：花灯的吊钩其圆钢直径不小于吊挂销钉的直径，且不得小于6mm；吊扇的挂钩不应小于悬挂销钉的直径，且不得小于10mm。

2.1.7 瓷接头：应完好无损，所有配件齐全。

2.1.8 支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。

2.1.9 灯卡具（爪子）：塑料灯卡具（爪子）不得有裂纹和缺损现象。

2.1.10 其它材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、铅丝、灯架、灯口、日光灯脚、灯泡、灯管、镇流器、电容器、起辉器、起辉器座、熔断器、吊盒（法兰盘）、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂（松香、酒精）、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。

2.2 主要机具：2.2.1 红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥。
