ADC0809与51单片机接口电路及应用程序

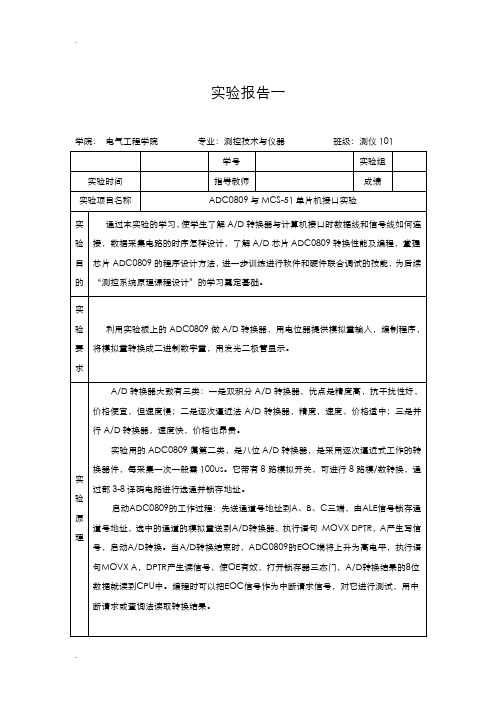

实验报告一学院：电气工程学院专业：测控技术与仪器班级：测仪101}}void int_ex0(void) interrupt 0 using 1{set_bit(P2,oc);clear_bit(P2,start);P1=P0;set_bit(P2,start);for(i=0;i<100;i++);clear_bit(P2,start);clear_bit(P2,oc);}当模拟输入端的输入电压为两伏特是显示灯的明亮如上图所示。

实验仪器PC机、Proteus软件、Keil μVision2软件实验步骤1．按照实验原理及接线图在Proteus中画出仿真电路图，接好AT89C51、ADC0809和电位器：电位器的两端分别接到+5V和地，电位器的输出端连到ADC0809的INT0。

2．编写中断方式工作的程序，输入程序。

进行仿真。

3．旋转电位器，测取不同的模拟电压输入时，读取发光二极管显示的转换结果是否符合5V/256=Vin/D 的规律，并记录。

画出模拟电压和数字量关系图，看两者是否成线性关系。

实验容A/D转换接线图实验报告二学院：电气工程学院专业：测控技术与仪器班级：测仪101实验容程序：#include<reg52.h>#include<math.h>#define write P3&0XFE#define cs P3&0XFD#define unwrite P3|1#define uncs P3|2unsigned char cunter=2000;unsigned char trans_data=0;unsigned char time_interval=2;bit flag=1;void delay_ms(unsigned int a){while(a--)while(cunter--);cunter=5;DAC0832接线图void main(void){port_initial();trangle_data_display();}实验数据实验报告三学院：电气工程学院专业：测控技术与仪器班级：测仪101电路使其保持高电平，直至有键闭合使相应线拉向低电平。

/*---------------------------------------------------------------------------------------------------程序说明：adc0809接到51单片机的P1口，P1口接有8个LED，每次转换结束都可以通过LED观察到转换结果（低电平亮），ADC参考电压与单片机的电源要一致通过验证：输入5v则LED全灭输入0v则LED全亮通过电位器控制输入0~5v则1602显示输出从0~255逐次增加------------------------------------------------------------------------------------------------------*/#include<reg52.h>#include<intrins.h>#include"1602.c"#define uchar unsigned char#define uint unsigned intsbit ADC_START=P2^0;sbit ADC_ALE =P2^1;sbit ADC_OE =P2^2;sbit ADC_EOC =P2^3;sbit D0=P1^0;sbit D1=P1^1;sbit D2=P1^2;sbit D3=P1^3;sbit D4=P1^4;sbit D5=P1^5;sbit D6=P1^6;sbit D7=P1^7;uchar ad_dat;/*---------------------------------函数名：delayus(i)功能：延时t=(12*i+14)us参数：i返回值：无备注: 晶振12MHz-----------------------------------*//*void delayus(i){for(i;i>0;i--);}*//*---------------------------------dac0809初始化----------------------------------*/void init0809(){ADC_START=0;ADC_OE =0;_nop_();ADC_ALE=0;_nop_();_nop_();_nop_();ADC_ALE=1; //ALE=1时地址进入锁存器_nop_();_nop_();_nop_();ADC_ALE=0; //ALE=0时地址被锁存住_nop_();_nop_();_nop_();}/*---------------------------------dac0809模数转换----------------------------------*/void ADC_0809(){ADC_START=1; //上升沿复位_nop_();_nop_();_nop_();ADC_START=0; //下降沿开始_nop_();_nop_();_nop_();while(!ADC_EOC); //等待转换结束ADC_OE =1;w_dat_1602(0x30+(uchar)D0);w_dat_1602(0x30+(uchar)D1);w_dat_1602(0x30+(uchar)D2);w_dat_1602(0x30+(uchar)D3);w_dat_1602(0x30+(uchar)D4);w_dat_1602(0x30+(uchar)D5);w_dat_1602(0x30+(uchar)D6);w_dat_1602(0x30+(uchar)D7);delayus(5);ADC_OE =0;}void main(){init0809();init_1602();delayus(10);while(1){w_com_1602(0x80);ADC_0809();}}#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit rs=P2^4; //1602io引脚sbit rw=P2^5; //1602io引脚sbit e=P2^6; //1602io引脚/*---------------------------------函数名：delayusus(i)功能：延时t=(12*i+14)us参数：i返回值：无备注: 晶振12MHz-----------------------------------*/ void delayus(i){for(i;i>0;i--);}/*---------------------------------函数名：w_com_1602(uchar com) 功能：写命令参数：uchar com返回值：无-----------------------------------*/ void w_com_1602(uchar com) {e=0;rs=0;rw=0;delayus(2);P0=com;e=1;delayus(2);e=0;delayus(2);}/*---------------------------------函数名：w_dat_1602(uchar dat)功能：写数据参数：uchar dat返回值：无-----------------------------------*/void w_dat_1602(uchar dat){e=0;rs=1;rw=0;delayus(2);P0=dat;e=1;delayus(2);e=0;delayus(2);}/*---------------------------------函数名：init_1602()功能：1602初始化参数：无返回值：无-----------------------------------*/void init_1602(){P0=0xff; //端口初始化w_com_1602(0x38); //功能设置w_com_1602(0x0f); //开光标但不闪烁w_com_1602(0x06); //设置输入方式w_com_1602(0x01); //清屏delayus(5);}投标人在《招标投标法实施条例》中应重点关注的19个法律问题《招标投标法实施条例》（以下简称《条例》）日前已公布，将于2012年2月1日起施行。

A/D和D/A转换接口技术难点•DAC0832工作方式•ADC0809工作方式要求掌握：•MCS-51单片机与D/A转换器的接口连接•MCS-51单片机与A/D转换器的接口连接•初始化编程及应用了解：•典型D/A转换器芯片DAC0832的管脚功能•典型A/D转换器芯片ADC0809的管脚功能3.1 MCS-51单片机与D/A转换器的接口和应用3.1.1典型D/A转换器芯片DAC0832DAC0832是一个8位D/A转换器芯片，单电源供电，从+5V～+15V均可正常工作，基准电压的范围为±10V，电流建立时间为1μs，CMOS工艺，低功耗20mW。

其内部结构如图9.1所示，它由1个8位输入寄存器、1个8位DAC寄存器和1个8位D/A转换器组成和引脚排列如图1所示。

图1 DAC0832引脚功能该D/A转换器为20引脚双列直插式封装，各引脚含义如下：(1)D7～D0——转换数据输入。

(2)——片选信号（输入），低电平有效。

(3)ILE——数据锁存允许信号（输入），高电平有效。

(4)——第一信号（输入），低电平有效。

该信号与ILE 信号共同控制输入寄存器是数据直通方式还是数据锁存方式：当ILE=1和=0时，为输入寄存器直通方式；当ILE=1和=1时，为输入寄存器锁存方式。

(5)——第2写信号(输入),低电平有效.该信号与信号合在一起控制DAC寄存器是数据直通方式还是数据锁存方式:当=0和=0时,为DAC寄存器直通方式; 当=1和=0时,为DAC寄存器锁存方式。

(6)——数据传送控制信号(输入),低电平有效 。

(7)Iout2——电流输出“1”。

当数据为全“1”时，输出电流最大；为全“0”时输出电流最小。

(8)Iout2——电流输出“2”。

DAC转换器的特性之一是：Iout1 +Iout2=常数。

(9)R fb——反馈电阻端既运算放大器的反馈电阻端，电阻（15KΩ）已固化在芯片中。

因为DAC0832是电流输出型D/A转换器，为得到电压的转换输出，使用时需在两个电流输出端接运算放大器，R fb 即为运算放大器的反馈电阻，运算放大器的接法如图2所示。

ADC0809与51单片机接口电路及应用程序最近研究了下ADC0809这个芯片，做了个电路，和大家分享电路原理图如下：500)this.width=500;" border=0>说明：D0～D7接51单片机的P2口(P2.0～P2.7)ADIN1和ADIN2为通道IN0和IN1的电压模拟量输入（0～5V）应用程序如下：#include"reg52.h"#define uchar unsigned charsbit ST=P1^0;sbit EOC=P1^1;sbit OE=P1^2;sbit CLK=P1^3;sbit ADDCS=P1^4;uchar AD_DATA[2]; //保存IN0和IN1经AD转换后的数据/**********延时函数************/void delay(uchar i){uchar j;while(i--){for(j=125;j>0;j--);}}/*********系统初始化***********/void init(){EA = 1; //开总中断TMOD = 0x02; //设定定时器T0工作方式 TH0=216; //利用T0中断产生CLK信号 TL0=216;TR0=1; //启动定时器T0ET0=1;ST=0;OE=0;}/***********T0中断服务程序************/void t0(void) interrupt 1 using 0{CLK=~CLK;}/***********AD转换函数**********/void AD(){ST=0;ADDCS=0; //选择通道IN0delay(10);ST=1; //启动AD转换delay(10);ST=0;while(0==EOC);OE=1;AD_DATA[0]=P2;OE=0;ST=0;ADDCS=1; //选择通道IN1 delay(10);ST=1; //启动AD转换delay(10);ST=0;while(0==EOC);OE=1;AD_DATA[1]=P2;OE=0;}/*****************主函数**************/。

浅谈ADC0809在MCS-51单片机中的作用[摘要] 由于在MCS-51单片机中大部分不带A/D转换器，所以模拟量的采集就必须靠A/D来实现。

因此我们有必要掌握用来采集模拟量的扩展芯片，以及我们要解决MCS-51单片机与这些扩展芯片的接口问题，在这里以ADC0809芯片为例，进行阐述说明。

[关键词] ADC0809 MCS-51 模拟量接口MCS-51系列单片机目前在工业控制以及仪器仪表中的应用越来越广泛，但在应用过程中，避免不了的是要与外围芯片进行对接，这就引出了新的问题，MCS-51单片机如何与外围的芯片有机的结合起来，以扩展其功能。

下面就以ADC0809芯片为例，进行说明。

一、ADC0809概述ADC0809模数转换器，ADC0809是8通道8位CMOS逐次逼近式A/D转换芯片，片内有模拟量通道选择开关及相应的通道锁存、译码电路，A/D转换后的数据由三态锁存器输出，由于片内没有时钟需外接时钟信号。

图（1）为该芯片的引脚图。

各引脚功能如下：IN0～IN7：八路模拟信号输入端。

ADD-A、ADD-B、ADD-C：三位地址码输入端。

八路模拟信号转换选择由这三个端口控制。

CLOCK：外部时钟输入端（小于1MHz）。

D0～D7：数字量输出端。

OE：A/D转换结果输出允许控制端。

当OE为高电平时，允许A/D转换结果从D0～D7端输出。

ALE：地址锁存允许信号输入端。

八路模拟通道地址由A、B、C输入，在ALE信号有效时将该八路地址锁存。

START：启动A/D转换信号输入端。

当START端输入一个正脉冲时，将进行A/D转换。

EOC：A/D转换结束信号输出端。

当A/D转换结束后，EOC输出高电平。

Vref(+)、Vref(-)：正负基准电压输入端。

基准正电压的典型值为+5V。

VCC和GND：芯片的电源端和地端。

二、ADC0809的逻辑结构ADC0809 是8位逐次逼近型A/D转换器。

它由一个8路模拟开关、一个地址锁存译码器、一个A/D 转换器和一个三态输出锁存器组成，ADC0809内部逻辑结构如图（2）所示。
