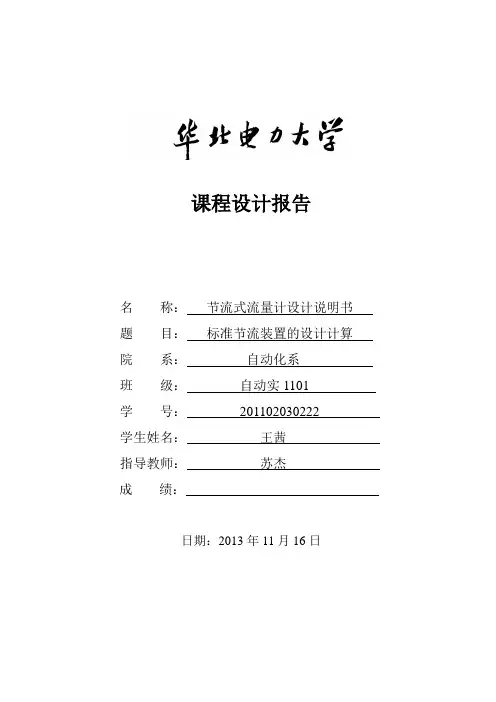

名称：节流式流量计设计说明书题目：标准节流装置的设计计算院系：自动化系班级：自动实1101学号：201102030222学生姓名：王茜指导教师：苏杰成绩：日期：2013年11月16日一、设计目的应用课堂所讲的专业知识，针对实际的标准节流装置设计要求，按照标准计算过程，计算并设计出符合规定的节流装置。

要求熟练标准节流装置的设计计算过程，能够针对实际生产中的被测流体及实际工作情况，设计能够在实际中得到很好应用的节流装置。

二、设计题目已知条件：流体为过热蒸汽，最大流量h kg q m /102303max ⨯=，常用流量h kg q m ch /102003⨯=，最小流量h kg q m /101003min ⨯=；工作压力MPa p 13=，工作温度550=t ℃；管道mm D 22120=，材料为12CrMoV 钢轧制的新无缝管，允许压力损失kPa y 60≤∆ω；管道阻力件：上游第一阻力件为单个90°弯头，上游第二阻力件为全开闸阀。

（1）确定标准节流件形式；（2）选定差压计；（3）计算20d C 、、、εβ；（4）确定最小直管段长度210l l l 、、；（5）计算压力损失并进行核算；（6）计算基本误差。

三、计算设计过程解 题目中要求压力损失kPa y 60≤∆ω，因此，可以选取的节流件为标准喷嘴，采用角接取压，材料为1189Cr Ni Ti 。

（1）求工作状态下各参数1）过热蒸汽的工作压力（绝对）：113.00.113.1a b MPa p p p =+=+=2）查附录Ⅱ中的相应表格得到相关工作状态下的过热蒸汽的密度及动力粘度参数，如表1所示。

表1 过热蒸汽相关参数表经过线性变换，可以得到13.1,550p MPa t ==℃时过热蒸汽的密度，计算过程如下：121121t t t t ρρρρ--=--121121p p p p ρρρρ--=-- 代入数据,经过Matlab 编程计算，得到工作状态下的过热蒸汽密度为37.2960ρ=，动力t/℃ρ/(kg/m 3) p/MPa 13.0 14.0t/℃ η×106Pa ·sp/MPa 10.0 15.0 540 37.922 41.152 540 30.59 30.96 55036.67039.76156031.3831.75粘度为631.2610Pa s η-=⨯⋅ 。

课程设计报告（ 2013—2014年度第一学期 )课程:过程参数检测及仪表题目：标准节流装置的设计与计算院系：自动化系班级：学号:学生姓名: Acceler指导教师：田沛设计周数: 一周成绩：日期：2014 年1 月15 日一、课程设计目的与要求本课程设计为检测技术与仪器、自动化专业《过程参数检测及仪表》专业课的综合实践环节。

通过本课程设计，使学生加深过程参数检测基本概念的理解，掌握仪表的基本设计方法和设计步骤.二、设计正文 第一类命题：已知条件：流体为水,工作压力MPa p 7.14=，工作温度215=t ℃；管道mm D 23320=，材料为20号钢新无缝钢管；节流件为法兰取压标准孔板，材料为1Cr18Ni9Ti ；mm d 34.11720=；差压kPa p 91.156=∆，求（1)给定差压值p ∆下的水流量m q ；(2）计算测量时的压力损失。

解：（1）辅助计算：查表得到水和水蒸气密度1ρ=856。

85kg/3m ，动力粘度η=127.3610-⨯Pa ·s,管道线膨胀系数D λ=12。

78610-⨯/℃，节流件线膨胀系数d λ=17.2610-⨯/℃，可膨胀性系数ε=1.mm t D D D t 58.233)]20(1[20=-+=λmm t d dt d 73.117)]20(1[20=-+=λ(2）查表可知，新无缝钢管的绝对粗糙度K=0.05~0.1mm ，(410K/D ）max =4。

29〈4.9，所以直管段粗糙度符合要求。

（3）迭代计算水流量m q ： 由Stolz 方程，得：令式中0Re D = ∞,此时流出系数初始值为0C =0.60274.取精密度判据6101-⨯=z ，利用Matlab 进行迭代计算，程序代码如下:A=7912885.84;yita=127。

3e —6； b=0.504；Dt=233.58；c0=0.5959+0.0312*b^2。

1-0.184＊b^8+2。

节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书
节流装置设计计算书。

流量测量节流装置专家系统软件操作使用说明北京博思达新世纪测控技术有限公司2012．11目录一、概述 (1)1．节流装置设计计算及管理软件 (2)2．天然气流量测量标准孔板设计及管理软件 (3)3．城镇人工煤气流量测量标准孔板设计及管理软件 (4)二、加密锁驱动程序的安装 (5)三、“流量测量节流装置专家系统软件”的安装 (6)四、“流量测量节流装置专家系统软件”界面介绍 (7)1．启动界面 (7)2．软件简介及选择界面 (7)3．“流量测量节流装置专家系统软件”主界面 (9)五、“流量测量节流装置专家系统软件”的使用 (17)六、“流量测量节流装置专家系统软件”的几点说明 (19)附录 (20)1．本软件使用的主要单位说明 (20)2．本软件适用范围 (21)3．用户注册卡 (22)感谢您购买我公司的“流量测量节流装置专家系统软件”；请在安装使用前阅读本操作使用说明。

如因软件升级等原因，本操作使用说明的变更将另行通知；最新的资料请登陆我公司网站进行查阅。

您在使用“流量测量节流装置专家系统软件”时遇到问题请与我们联系，同时也欢迎您对我们的产品提出改进建议；对于您提出的指正和建议我们将不胜感激。

请您在收到本产品后，填写好该说明书最后的用户注册卡，并将回执寄回本公司注册登记，以便我们在软件升级时及时通知您。

一、概述“流量测量节流装置专家系统软件”是北京博思达新世纪测控技术有限公司针对流量测量节流装置的设计、计算及管理而开发的套装应用软件。

该软件在石油、化工、石化、冶金、电力、城市管网和广大设计部门、生产厂家中广泛应用。

在节流装置的设计、计算及管理；以及现场仪表的调校及贸易仲裁上发挥了重要作用。

适用“流量测量节流装置专家系统软件”设计计算的流量测量节流装置包括：角接取压标准孔板、法兰取压标准孔板、D和D/2取压标准孔板、ISA1932喷嘴、长径喷嘴、粗铸收缩段经典文丘里管、机械加工收缩段经典文丘里管、粗焊铁板收缩段经典文丘里管、文丘里喷嘴；也可设计计算下列非标节流件（供参考）：1/4圆孔板、锥形入口孔板、圆缺孔板、偏心孔板、角接取压小管径孔板。

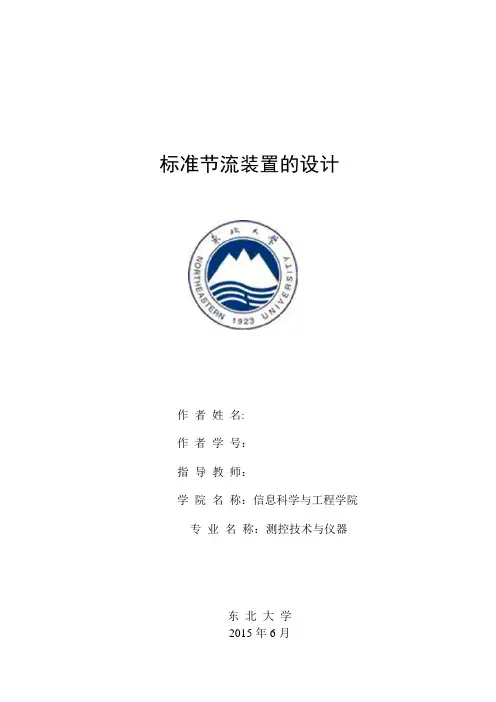

标准节流装置的设计作者姓名:作者学号：指导教师：学院名称：信息科学与工程学院专业名称：测控技术与仪器东北大学2015年6月课程设计（论文）任务书课程设计（论文）题目：标准节流装置设计基本内容：本次课程设计的是学会使用国家标准及技术规范；进行标准节流装置设计，培养理论联系实际的学习方法以及独立解决工程实际问题的能力。

任务有三个，第一：结合教材及参考资料，针对第二类命题，根据工艺要求，设计经典文丘里管。

第二：写出标准节流装置的设计说明书。

第三：根据已知参数和计算参数，使用CAXA(或其它类似软件)绘制标准节流装置的加工图和装配图。

课程设计（论文）专题部分：题目：文丘里管节流装置设计基本内容：本课题是标准节流装置（文丘里喷嘴）设计命题，命题类型属于新装设节流ρ、μ、管道布装置的设计计算。

设计命题中已知管道内径D、被测流体参数置条件，选择流量测量范围，差压测量上限，节流装置型式等条件，计算节流件开孔直径d。

本设计命题被测对象介质为：水。

在压损限制、不确定度限定等条件下，通过迭代算法，获取最重要的参数孔径比β，合理选取节流件喉部直径d。

考虑综合因素，设计一个标准节流（文丘里管）装置。

学生接受课程设计（论文）题目日期第19周指导教师签字：2015年6月29日iii摘要节流装置可分为标准型和非标准型两大类。

所谓标准型是指按照标准文件（如节流装置国际标准ISO5167-1：1991或我国标准GB/T2624-1993）进行设计、制造、安装和使用，无需实流校验即可确定输出信号与流量的关系并估算其测量误差的节流装置。

标准节流装置由于它具有结构简单并已标准化，使用寿命长和适用性广，因而在流量测量仪表中占据重要地位。

标准节流装置的设计从而也具有广泛实用意义。

标准节流装置的流量测量原理为：在管道内部装有断面变化的孔板或喷嘴节流件，当流体流经节流件时，由于流束收缩，则在节流件前后产生静压差，利用压差与流量的关系可进一步测出流量。

标准节流装置的设计作者姓名:作者学号：指导教师：学院名称：信息科学与工程学院专业名称：测控技术与仪器东北大学2015年6月课程设计（论文）任务书课程设计（论文）题目：标准节流装置设计基本内容：本次课程设计的是学会使用国家标准及技术规范；进行标准节流装置设计，培养理论联系实际的学习方法以及独立解决工程实际问题的能力。

任务有三个，第一：结合教材及参考资料，针对第二类命题，根据工艺要求，设计经典文丘里管。

第二：写出标准节流装置的设计说明书。

第三：根据已知参数和计算参数，使用CAXA(或其它类似软件)绘制标准节流装置的加工图和装配图。

课程设计（论文）专题部分：题目：文丘里管节流装置设计基本内容：本课题是标准节流装置（文丘里喷嘴）设计命题，命题类型属于新装设节流ρ、μ、管道布装置的设计计算。

设计命题中已知管道内径D、被测流体参数置条件，选择流量测量范围，差压测量上限，节流装置型式等条件，计算节流件开孔直径d。

本设计命题被测对象介质为：水。

在压损限制、不确定度限定等条件下，通过迭代算法，获取最重要的参数孔径比β，合理选取节流件喉部直径d。

考虑综合因素，设计一个标准节流（文丘里管）装置。

学生接受课程设计（论文）题目日期第19周指导教师签字：2015年6月29日iii摘要节流装置可分为标准型和非标准型两大类。

所谓标准型是指按照标准文件（如节流装置国际标准ISO5167-1：1991或我国标准GB/T2624-1993）进行设计、制造、安装和使用，无需实流校验即可确定输出信号与流量的关系并估算其测量误差的节流装置。

标准节流装置由于它具有结构简单并已标准化，使用寿命长和适用性广，因而在流量测量仪表中占据重要地位。

标准节流装置的设计从而也具有广泛实用意义。

标准节流装置的流量测量原理为：在管道内部装有断面变化的孔板或喷嘴节流件，当流体流经节流件时，由于流束收缩，则在节流件前后产生静压差，利用压差与流量的关系可进一步测出流量。

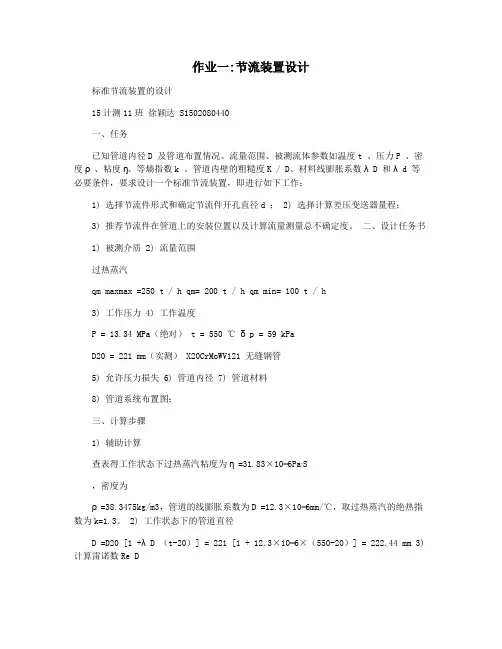

作业一:节流装置设计标准节流装置的设计15计测11班徐颖达 S1502080440一、任务已知管道内径D 及管道布置情况、流量范围、被测流体参数如温度t 、压力P 、密度ρ、粘度ŋ、等熵指数k 、管道内壁的粗糙度K / D、材料线膨胀系数λ D 和λ d 等必要条件，要求设计一个标准节流装置，即进行如下工作：1) 选择节流件形式和确定节流件开孔直径d ； 2) 选择计算差压变送器量程；3) 推荐节流件在管道上的安装位置以及计算流量测量总不确定度。

二、设计任务书1) 被测介质 2) 流量范围过热蒸汽qm maxmax =250 t / h qm= 200 t / h qm min= 100 t / h3) 工作压力 4) 工作温度P = 13.34 MPa（绝对）t = 550 ℃ δp = 59 kPaD20 = 221 mm（实测） X20CrMoWV121 无缝钢管5) 允许压力损失 6) 管道内径 7) 管道材料8) 管道系统布置图：三、计算步骤1) 辅助计算查表得工作状态下过热蒸汽粘度为η=31.83×10−6Pa∙S，密度为ρ=38.3475kg/m3，管道的线膨胀系数为D =12.3×10−6mm/℃，取过热蒸汽的绝热指数为k=1.3。

2) 工作状态下的管道直径D =D20 [1 +λ D （t-20）] = 221 [1 + 12.3×10−6×（550-20）] = 222.44 mm 3) 计算雷诺数Re DRe D = 0.354qm / (Dη) =0.354×200000 / (222.44 ×31.83×10-6) = 107 4) 差压上限a) 根据用户对压力损失的要求，选用喷嘴ΔP max = 3δp =3×59 = 177 kPa，取160kPa 。

b) 正常流量下的差压ΔP = (200 / 250)2 ×160 = 102.4 kPa c) 求不变量A 2A =q m 200000==0. 5099748220. 004D ∆P ρ0. 004⨯222. 44⨯⨯38. 3475四、Matlab 程序A=0.5099748;y=31.83e-6;Re=1e7;i=2;D=222.44; x(1:10)=0; b(1:10)=0;c(1:10)=0; s(1:10)=0; e(1:10)=1;c(1)=1; %初值预设 while (abs(e(i-1))>1e-8)&&(ib(i)=(x(i)*x(i)/(1+x(i)*x(i)))^0.25;c(i)=0.9900-0.2262*b(i)^4.1-(0.00175*b(i)^2-0.0033*b(i)^4.15)*(1e6/Re)^1.15; s(i)=A-x(i)*c(i); e(i)=s(i)/A; i=i+1; endwhile abs(e(i-1))>1e-8 %快速弦截法x(i)=x(i-1)-s(i-1)*(x(i-1)-x(i-2))/(s(i-1)-s(i-2));b(i)=(x(i)*x(i)/(1+x(i)*x(i)))^0.25;c(i)=0.9900-0.2262*b(i)^4.1-(0.00175*b(i)^2-0.0033*b(i)^4.15)*(1e6/Re)^1.15;s(i)=A-x(i)*c(i); e(i)=s(i)/A;i=i+1; enddt=b(i-1)*D五、计算结果d=153.5781mm，C=0.9405，β=0.6904≈0.7d20=d153.5781==152.1108mmd六、验证流量qm==2×0.99382×153.57812 0.004×0.93992=198967.4358kg/hmax=59.74kPaδp=2根据β= 0.7和管路系统，查表可得直管长l0 = 10D =2.224 m l1 = 36D = 8.008 m l2 = 7D = 1.557 m。

西安航联测控设备有限公司差压式流量计计算书(HL1212-878)委托单位：【301FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-213型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-879)委托单位：【301FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-213型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-880)委托单位：【302FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-61型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-881)委托单位：【302FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-61型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-882)委托单位：【302FE-002】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-61型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-883)委托单位：【302FE-002】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-61型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-884)委托单位：【302FE-003】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-61型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-885)委托单位：【302FE-003】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-61型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-886)委托单位：【302FE-004】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-61型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-887)委托单位：【302FE-004】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-61型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-888)委托单位：【303FE-005】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-61型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-889)委托单位：【303FE-005】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-61型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-890)委托单位：【304FE-001】流体名称：饱和水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-62型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-891)委托单位：【304FE-001】流体名称：饱和水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-62型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-892)委托单位：【328FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-T/11-213型高压文丘里管；节流元件材料：20G西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-893)委托单位：【325FE-001】流体名称：过热蒸汽；质量流量：Qm,[ kg/ h] 节流元件：BYW-P/6-326型焊接标准喷嘴；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-894)委托单位：【302FE-005】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-56型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-895)委托单位：【302FE-005】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-56型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-896)委托单位：【303FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-X/27-33型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-897)委托单位：【303FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-33型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-898)委托单位：【303FE-002】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-X/27-33型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-899)委托单位：【303FE-002】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-33型多喉孔板；节流元件材料：不锈钢管道外壁*厚度：Φ38*2.5；管道材料：20G西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8100)委托单位：【303FE-003】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-X/27-33型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8101)委托单位：【303FE-003】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-33型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11 西安航联测控设备有限公司差压式流量计计算书(HL1212-8102)委托单位：【303FE-004】流体名称：过冷水；质量流量：Qm,[ kg/ h] 节流元件：BYW-X/27-33型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8103)委托单位：【303FE-004】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-33型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8104)委托单位：【328FE-002】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-T/11-213型高压文丘里管；节流元件材料：20G西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8105)委托单位：【329FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-256型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8106)委托单位：【329FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-256型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8107)委托单位：【329FE-002】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-206型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8108)委托单位：【329FE-002】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-206型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8109)委托单位：【332FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-80型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8110)委托单位：【332FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-80型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11。

节流装置设计手册
节流装置设计手册是一份详细的指南，旨在提供有关如何设计、制造和使用节流装置的信息。

这份手册适用于工程师和技术人员，以及任何对节流装置感兴趣的人。

手册首先介绍了节流装置的基本原理和作用，以及在设计过程中需要考虑的因素。

它还提供了关于如何选择适当的材料和部件，以确保节流装置的可靠性和性能。

接下来，手册详细介绍了节流装置的设计步骤。

这些步骤包括确定节流装置的规格和要求、选择合适的材料和尺寸、进行强度和流体动力学的分析，以及进行必要的测试和验证。

此外，手册还提供了有关节流装置的安装和维护的信息。

它解释了如何正确安装节流装置，以确保其正常运行，并提供了关于如何检查和维护节流装置的建议。

最后，手册还包含了一些附录和参考资料，以帮助读者更深入地了解节流装置的设计和制造过程。

这些附录和参考资料包括图表、公式、数据表和其他有用的信息。

总之，节流装置设计手册是一个全面的指南，涵盖了从设计到维护的所有方面。

它为工程师和技术人员提供了所需的信息和工具，以帮助他们成功地设计和制造出高性能、可靠的节流装置。

目录序言 (2)1 名词和术语 (4)2 符号和单位 (5)3 节流装置计算 (6)3.1 节流装置计算的约束条件(ISO 5167) (6)3.2 管道雷诺数Re D 的计算 (7)3.3 气体膨胀系数 的计算 (8)3.4 流出系数C的计算 (8)3.5 节流装置的选型计算 (8)3.6 节流装置的使用计算 (11)3.7 节流装置选型说明 (12)4 附录4.1 Intools 节流装置计算程序 (12)4.2 程序的使用说明 (12)4.3 Intools节流装置计算公式 (14)4.4 InstruCalc 节流装置计算程序 (23)4.5 节流装置计算的标准 (27)序言在流程行业中流量测量具有非常重要的意义，工艺过程的物料平衡和能量平衡无不依赖于精确的流量测量和控制。

在长期的工程实践中，人们总结出了许许多多流量测量的方法。

但在工程中应用最广泛的测量方法还是根据流体经过节流时压差的变化来测量流量，即利用节流装置和差压变送器来测量流量。

流体经过节流件时，节流件上下游的压差与流量之间具有确定的关系，利用这一关系，通过测量经过节流件的压差来测量流量。

压差与流量之间的关系可以通过柏努利方程推导得出。

这种流量测量方法很早就已经使用，不同组织先后进行过大量的流量测量实验、发布了流量测量数据，ISO 国际标准化组织还制定了ISO 5167标准、规定了测量的使用条件、计算公式和误差估算。

使得采用该标准建立的流量测量系统具有一定的精确性和复现性，并且测量的不确定度可以预测。

需要说明的是流量与压差的开方之间的线形关系是有条件的。

用户可以参看3.1节《节流装置计算的约束条件(ISO 5167)》的说明。

采用节流装置配用差压变送器来测量流量包含这样一个假设，即流量与压差的开方之间具有线形关系。

而实际情况是由于流量系数 (或流出系数C)并非恒定的，它是与管道雷诺数有关的一个变量、而管道雷诺数又与流量具有线性关系。

节流装置设计计算要点节流装置技术指标以孔板流量计为代表的节流装置，大家都知道，其实生产是一部分，较为紧要是还是计算节流装置的直径，间接的得出流出系数等相关值。

今日就给大家介绍下节流装置设计计算要点：1，首先要填好节流装置设计计算任务书在这里，应当指出，由于现场实际多而杂的原因，有些项目只能在投用后才能的确知道相关参数（流量，压力，温度的波动量管道内径的实际值），所以说，投用后项目的实际值与实际值不相符合并非个别情况，这个也是节流装置不能正常运行的紧要原因，因此要在确定及填写设计计算任务书的项目时持严谨的态度。

当装置投用后应再次对设计值进行核对，如的确偏移较大，应实行补救措施，除去测量误差。

2，被测流体物性参数的确定被测参数紧要包括密度，黏度，等熵指数，气体压缩系数和气体相对湿度。

在全部参数中，密度的精准度较为紧要，要求也最高，它是直接影响测量精准度的参数。

3，管道内径及管道内表面情形的确定依照标准规定，管道内径应为实测值，实在测量规范可以参考《节流装置设计手册》，所以，现场管道在使用一段时间后，应检查管道内表面的情况，对有问题的地方要进行确定的补救。

4，差压上限值的选择差压上限值的选择在设计计算中占有紧要地位，选择高的差压可以提高测量精度，缩小前后直管段的标准值。

对于生产型企业来说，节流装置设计计算是个很紧要的环节，由于生产要全部依靠上面的数据，其次现场维护也要参考相关计算结果维护现场工艺。

流量计常见故障与处理方法（流量计带故障自检程序，用户通过显示屏可查知部分原因！）一、当管道内被测介质流速为零时，流量计示值瞬时流量值不为零，造成该现象的紧要原因有：a、安装前后流量计水平度不一致，以至进口和出口因倾斜而产生轴向水平分力导致瞬时流量存在；b、流量计长期运行，其传感器内部应力释放产生微变；c、安装或运行过程中，严重过载造成零点飘移；以上三种方式均可参照有关流量计清零的步骤和方法处理。

d、流量计壳体接地不良；处理方法：用户重新接地。

第二类命题计算任务书1．被测流体：过热水蒸汽 2．流量：h t M 480max = h t M com 400= h t M 120min =3．工作压力：MPa p 3.131=（表压） 4．工作温度：C t ︒=5501 5．允许的压力损失：kPa p 68≤δ 6．管道内径：mm D 30910= 7．管道材质：12CrMoV8．管道和局部阻力件敷设简图：9．要求采用角接取压标准喷嘴设计要求：（1）选择节流件的形式、取压方式、确定材质及开孔直径（2）选择差压计类型及差压和流量量程范围 （3）建议节流件在管道上的布置位置（4） 确定流量测量不确定度一、节流件的设计计算 1．准备计算根据条件工作压力13.3MPa 为表压，则介质工作状态下的绝对压力为p 1=13.4MPa ，再由温度t 1=550℃，从附录表Ⅱ-2中查找并用插入法计算介质密度的3156.38m kg =ρ；介质动力粘度系数s Pa ∙⨯=-610187.31η。

根据附录表Ⅱ-3，按管道材料12CrMoV 和温度550℃，查得线性膨胀系数为：61065.13-⨯=D λ1/℃，求得t D 为：)(2.311)]20550(1065.131[309)]20(1[620mm t D D D t =-⨯+⨯=-+=-λ计算正常流量和最小流量下的雷诺数：66310577.14360010187.31102.31140000044Re ⨯=⨯⨯⨯⨯⨯⨯==--πηπt com Dcom D M 663min min 103731.4360010187.31102.31112000044Re ⨯=⨯⨯⨯⨯⨯⨯==--πηπt D D M 所以说，流体的雷诺数6610577.14Re 103731.4⨯≤≤⨯２. 标准节流件的选取对于大型发电机组,由于管道雷诺数较高,允许压力限制较严格,故选用喷嘴作节流件 ３.差压计量程的选择根据差压计量程选择的原则：在保证压力损失不超过允许压损的情况下，选取较大的差压计量程上限，从而使β值较小（β值越小，压力损失越大，差压也越大），则直管段长度也就越小，为厂房中的管道和设施的布置提供了方便。
