MAPGIS输出技巧

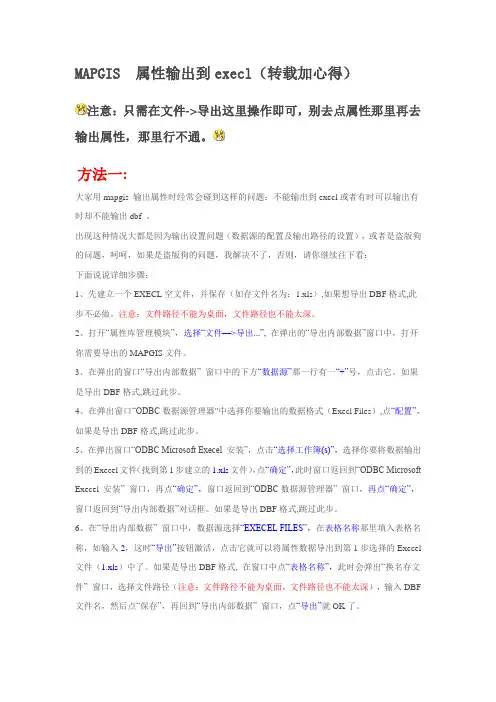

MAPGIS 属性输出到execl（转载加心得）注意：只需在文件->导出这里操作即可，别去点属性那里再去输出属性，那里行不通。

方法一:大家用mapgis 输出属性时经常会碰到这样的问题：不能输出到execl或者有时可以输出有时却不能输出dbf 。

出现这种情况大都是因为输出设置问题（数据源的配置及输出路径的设置），或者是盗版狗的问题，呵呵，如果是盗版狗的问题，我解决不了，否则，请你继续往下看：下面说说详细步骤：1、先建立一个EXECL空文件，并保存（如存文件名为：1.xls）,如果想导出DBF格式,此步不必做。

注意：文件路径不能为桌面，文件路径也不能太深。

2、打开“属性库管理模块”，选择“文件—>导出...”,在弹出的“导出内部数据”窗口中，打开你需要导出的MAPGIS文件。

3、在弹出的窗口“导出内部数据” 窗口中的下方“数据源”那一行有一“+”号，点击它。

如果是导出DBF格式,跳过此步。

4、在弹出窗口“ODBC数据源管理器"中选择你要输出的数据格式（Execl Files）,点“配置”，如果是导出DBF格式,跳过此步。

5、在弹出窗口“ODBC Microsoft Execel 安装”，点击“选择工作簿(s)”，选择你要将数据输出到的Execel文件（找到第1步建立的1.xls文件），点“确定”，此时窗口返回到“ODBC Microsoft Execel 安装” 窗口，再点“确定”，窗口返回到“ODBC数据源管理器” 窗口，再点“确定”，窗口返回到“导出内部数据”对话框。

如果是导出DBF格式,跳过此步。

6、在“导出内部数据” 窗口中，数据源选择“EXECEL FILES”，在表格名称那里填入表格名称，如输入2，这时“导出”按钮激活，点击它就可以将属性数据导出到第1步选择的Execel 文件（1.xls）中了。

如果是导出DBF格式, 在窗口中点“表格名称”，此时会弹出“换名存文件” 窗口，选择文件路径（注意：文件路径不能为桌面，文件路径也不能太深），输入DBF 文件名，然后点“保存”，再回到“导出内部数据” 窗口，点“导出”就OK了。

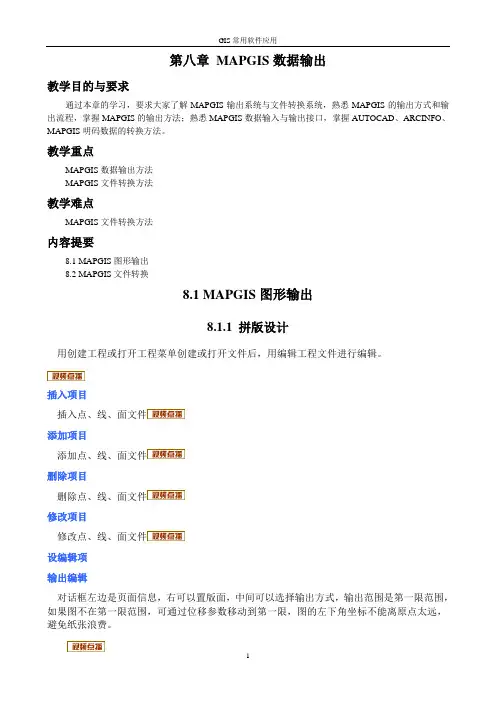

第八章MAPGIS数据输出教学目的与要求通过本章的学习，要求大家了解MAPGIS输出系统与文件转换系统，熟悉MAPGIS的输出方式和输出流程，掌握MAPGIS的输出方法；熟悉MAPGIS数据输入与输出接口，掌握AUTOCAD、ARCINFO、MAPGIS明码数据的转换方法。

教学重点MAPGIS数据输出方法MAPGIS文件转换方法教学难点MAPGIS文件转换方法内容提要8.1 MAPGIS图形输出8.2 MAPGIS文件转换8.1 MAPGIS图形输出8.1.1 拼版设计用创建工程或打开工程菜单创建或打开文件后，用编辑工程文件进行编辑。

插入项目插入点、线、面文件添加项目添加点、线、面文件删除项目删除点、线、面文件修改项目修改点、线、面文件设编辑项输出编辑对话框左边是页面信息，右可以置版面，中间可以选择输出方式，输出范围是第一限范围，如果图不在第一限范围，可通过位移参数移动到第一限，图的左下角坐标不能离原点太远，避免纸张浪费。

8.1.2 输出方式WINDOWS输出WINDOWS输出是利用WINDOWS的GDI，在各种打印，绘图仪上进行输出。

打开一个*.MPJ工程后，可直接选择打印输出，它可以动打印备进行图形输出。

POSTSCRIPT输出通用PS输出不分色输出指黄、品、青、黑四种颜色的版面均描述在一个PS文件中，输出只产生一个PS文件。

分色输出指每种颜色的版面均输出产生一个PS文件AI EPS输出AI EPS输出能输出符合Adobe Illustrator格式的EPS文件方正PS文件假如输出分色胶片的输出中心用的是北大方正的RIP，那么就选用方正PS格式输出能，输出中心的方正系统必须是方正93以上的彩色系统。

光栅输出光栅输出是先对地图进行分色光栅化，形成分色光栅化后的栅格文件，用打印光栅文件能可以在HP系列和NOVJET系列的喷墨绘图仪上输出光栅文件。

8.1.3 输出流程8.2 文件转换子系统8.2.1 数据接口数据输入MAPGIS明码文件格式线文件结构A:文件头(WMAP9021)B:线数(3)C:一号线信息(1,0,1,0.050000,10.000000,10.000000,0,0,0)线点数3(164.000000,139.000000)(422.000000,329.000000)(734.000000,358.000000)ID号(1),线长度(-0.000000)二号线信息(3,0,3,1.000000,10.000000,10.000000,0,0,0)线点数(5)(442.000000,125.000000)(693.000000,125.000000)(693.000000,284.000000)(442.000000,284.0 00000)(442.000000,125.000000)ID号(2),线长度(-0.000000)点文件结构A．文件头（MAP9022）B．点数（n）C．X1,Y1,ID点类型（type1:0-字符、1-子图、2-圆、3-弧、4-图象、5-文本）点信息（点信息和点类型相对应）X2,Y2,ID点类型（type2）点信息……区文件结构A．文件头（WMAP9023）B．弧段数(an)C.（1号弧段）线型、辅助线型、线色、线宽、X系数、Y系数、辅助色、图层、透明输出前节点号、后节点号（若没有指向任何节点，则为0）左区号、右区号（若没有区号，则为0）线点数（m1）X1，Y1，X2，Y2，……,Xm1,Ym1ID、线长度（2号弧段）……D．节点数（nn）E（1号节点）：X1，Y1节点弧段数k弧段号1，弧段号2，…，弧段号k……（nn号节点）：Xnn,Ynn ……F．区数（rn）G．1号区区颜色、填充图案号、图案高、图案宽、笔宽、图案颜色、图层、透明输出ID、面积、周长弧段数（n）弧段1、弧段2、……弧段n ……网络文件结构A．文件头(WMAP9024)B．弧段数(an)C．(1号弧段)线型号、辅助线型号、线色、线宽、X系数、Y系数、辅助色、图层、透明输出 0、前节点号、后节点号（若没有指向任何节点，则为0）网络号、0、左权、右权（若没有网络号，则为0,左右权为字节型）线点数（m1）x1，y1，x2，y2 …xm1，ym1ID、线长度（2号弧段）……D．节点数（nn）（1号节点）：X1，Y1节点弧段数（k）弧段号1、弧段号2…弧段号k……（nn号节点）Xnn，Ynn ……F．网络数（m）G．(1号网路)：网络颜色、图层、ID网络弧段数（n）弧段1、弧段2、…最后弧段……（m号网路）：网络颜色、图层、ID……AUTOCAD数据输入接口AUTOCAD数据数输入接口将拥户用AUTOCAD软件绘制的图件由MAPGIS系统读入，转换为MAPGIS系统的标准格式，进行编辑、修改和图形输出。

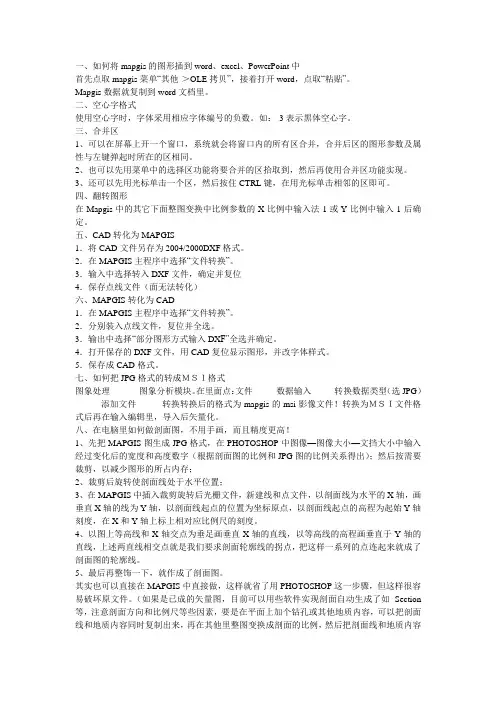

mapgis的一些实用方法和处理技巧一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住 CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

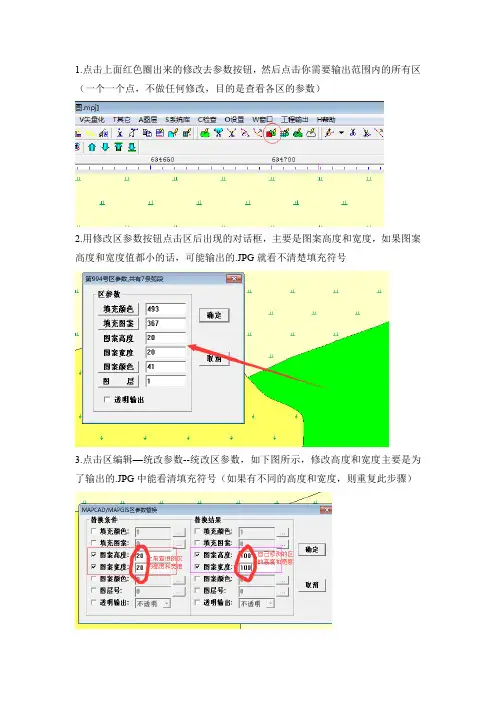

1.点击上面红色圈出来的修改去参数按钮，然后点击你需要输出范围内的所有区（一个一个点，不做任何修改，目的是查看各区的参数）
2.用修改区参数按钮点击区后出现的对话框，主要是图案高度和宽度，如果图案高度和宽度值都小的话，可能输出的.JPG就看不清楚填充符号
3.点击区编辑—统改参数--统改区参数，如下图所示，修改高度和宽度主要是为了输出的.JPG中能看清填充符号（如果有不同的高度和宽度，则重复此步骤）
修改后的结果“
4.单击工程输出，进入工程输出界面
5.单击Windows输出—P打印输出（打印机的名称要选择自己电脑安装的虚拟打印机的名称，还可以点击旁边的属性按钮设置打印输出的纸张等）
6.单击确定，则将此工程以虚拟打印的形式输出为.xps的格式（过程大的话可能得等一下哈哈啊）
（输出的.XPS）
7.再到网上下载一个xps转JPG的程序将其转为.JPG就可以了，此时的填充符号就是正确的啦，（如果填充符号还是看不清楚的话，可以在重复全面的步骤将其设置大点，然后在输出应该就可以啦）。

一、如何将mapgis的图形插到word、excel、PowerPoint中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住CTRL键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DX F”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

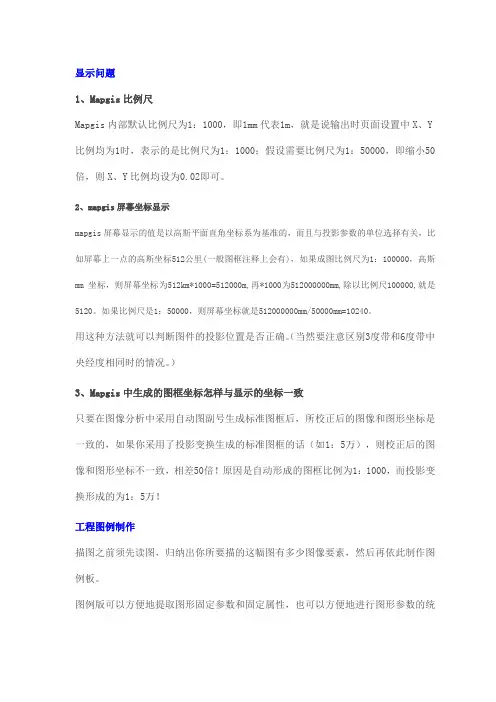

显示问题1、Mapgis比例尺Mapgis内部默认比例尺为1：1000，即1mm代表1m，就是说输出时页面设置中X、Y 比例均为1时，表示的是比例尺为1：1000；假设需要比例尺为1：50000，即缩小50倍，则X、Y比例均设为0.02即可。

2、mapgis屏幕坐标显示mapgis屏幕显示的值是以高斯平面直角坐标系为基准的，而且与投影参数的单位选择有关，比如屏幕上一点的高斯坐标512公里(一般图框注释上会有)，如果成图比例尺为1：100000，高斯mm坐标，则屏幕坐标为512km*1000=512000m,再*1000为512000000mm,除以比例尺100000,就是5120。

如果比例尺是1：50000，则屏幕坐标就是512000000mm/50000mm=10240。

用这种方法就可以判断图件的投影位置是否正确。

（当然要注意区别3度带和6度带中央经度相同时的情况。

）3、Mapgis中生成的图框坐标怎样与显示的坐标一致只要在图像分析中采用自动图副号生成标准图框后，所校正后的图像和图形坐标是一致的，如果你采用了投影变换生成的标准图框的话（如1：5万），则校正后的图像和图形坐标不一致，相差50倍！原因是自动形成的图框比例为1：1000，而投影变换形成的为1：5万！工程图例制作描图之前须先读图，归纳出你所要描的这幅图有多少图像要素，然后再依此制作图例板。

图例版可以方便地提取图形固定参数和固定属性，也可以方便地进行图形参数的统改，MAPGIS6.7还提供了一种关联技术，让图例中的不同要素与不同的文件进行关联，这样在输入时，就可以大大提高作图的效率。

第一步：新建工程（注意，图例版只能在工程状态下才能新建、使用）。

在新建工程完成后，将出现两个窗口，右边的窗口为图形窗口，左边的为工程的文件管理窗口（如果看不见左边的窗口，请用窗口/显示工作台功能，将工程管理窗口显示出来）第二步：在工程管理窗口中点击鼠标右键，在弹出菜单中选择新建工程图例功能，将会弹出一个“工程图例编辑器”。

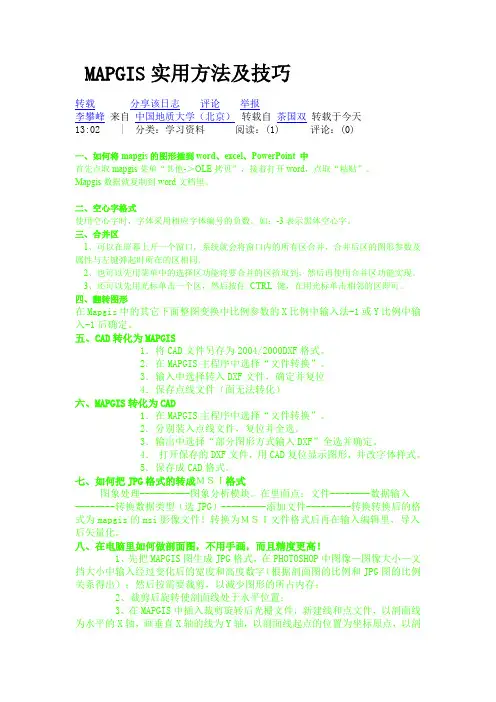

MAPGIS实用方法及技巧转载分享该日志评论举报李攀峰来自中国地质大学（北京）转载自茶国双转载于今天 13:02 | 分类：学习资料阅读：(1) 评论：(0)一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

MAPGIS实用方法及技巧一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住 CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成MSI格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为MSI文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

M apG IS 工程输出详解李 亮(山西省地球物理化学勘查院,山西运城 044004)摘 要 该文介绍了M apG I S 图件在工程输出时的相关设置及打印过程中出现问题的解决方案。

关键词 M apG IS 工程输出中图分类号TP39 文献标识码 BThe Detailed M et hod forM APG IS Project OutputL i L i ang(The Sixth Instit u te G eo l og ca l and Eng i neer i ng Exp l o ra ti on o f S H anx,i Yuncheng 044000)A bs tract The rel ati ve setti ngs aboutM APG I S p roject ou t pu t and t he s o l uti on s of s o m e p rob l e m s occurred duri ng the ou t put process .K ey words MAPGIS p roject ou tpu tM ap G I S 是由中国地质大学信息工程学院在w i n -do w s 平台上用C++语言自主开发实现的、具有国际先进水平的大型地理信息系统软件,是一个集当代最先进的图形、图像、地质、地理、遥感、测绘、人工智能、计算机科学等于一体的高效全汉字大型智能软件系统。

目前,已广泛应用于城市规划、交通、环境、电讯、测绘、土地管理、公安、国防、教育、地质勘察、矿产资源管理、房地产、旅游等领域。

M apG IS 在地质绘图方面也提供了强大的功能,其地质绘图技术将纷繁复杂的传统地质绘图过程简化,而且美观精确。

本文以w i n -do w s+M apG IS6.5环境为例,对M apG I S 工程输出的经验进行了简要总结。

1 准备工作打开M apG I S 主菜单,首先对其各个目录进行系统设置,最重要的是目标图件对应的系统库一定要设置正确。

mapgis 输出属性表时碰到的问题大家用mapgis 输出属性时经常会碰到这样的问题：不能输出到execl或者有时可以输出有时却不能输出dbf 。

出现这种情况大都是因为输出设置问题（数据源的配置及输出路径的设置），或者是盗版狗的问题，呵呵，如果是盗版狗的问题，我解决不了，否则，请你继续往下看：下面说说详细步骤：1、先建立一个EXECL空文件，并保存（如存文件名为：1.xls）,如果想导出DBF格式,此步不必做。

注意：文件路径不能为桌面，文件路径也不能太深。

2、打开“属性库管理模块”，选择“文件—>导出...”, 在弹出的“导出内部数据”窗口中，打开你需要导出的MAPGIS文件。

3、在弹出的窗口“导出内部数据”窗口中的下方“数据源”那一行有一“+”号，点击它。

如果是导出DBF格式,跳过此步。

4、在弹出窗口“ODBC数据源管理器"中选择你要输出的数据格式（Execl Files）,点“配置”，如果是导出DBF格式,跳过此步。

5、在弹出窗口“ODBC Microsoft Execel 安装”，点击“选择工作簿(s)”，选择你要将数据输出到的Execel文件（找到第1步建立的1.xls文件），点“确定”，此时窗口返回到“ODBC Microsoft Execel 安装”窗口，再点“确定”，窗口返回到“ODBC数据源管理器”窗口，再点“确定”，窗口返回到“导出内部数据”对话框。

如果是导出DBF格式,跳过此步。

6、在“导出内部数据”窗口中，数据源选择“EXECEL FILES”，在表格名称那里填入表格名称，如输入2，这时“导出”按钮激活，点击它就可以将属性数据导出到第1步选择的Execel文件（1.xls）中了。

如果是导出DBF格式, 在窗口中点“表格名称”，此时会弹出“换名存文件”窗口，选择文件路径（注意：文件路径不能为桌面，文件路径也不能太深），输入DBF文件名，然后点“保存”，再回到“导出内部数据”窗口，点“导出”就OK了。

MAPGIS实用方法及技巧一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

1、字体的高宽比：字体的缺省高宽为MAPGIS的缺省的参数。

2、字体放大倍数：输出表格中的字的大小在设定的参数下的放大倍数，如3*3变成6*6.3、每页行数：输出时每页的行数，用户可以根据纸张的大小决定其大小。

4、每行高度：输出时单行的高度。

5、页的左右上下边距：该项为页面的设置。

6、表格空余处理：当输出记录不足一页时，如果选择了添满这一项，系统将添满整页，否则不填。

属性处理：1、线状地物及零星地物是否填写自己的编号：在输出表格时填写线状地物及零星地物的线号或者点号。

1、相同地类权属性质和单位所属图斑号的点、线合并。

在输出时对一个图斑中的点线进行同类合并，如一个图斑中有两条小路，则统计时将对其汇总，而不单独进行统计。

2、图斑属性中的田坎系数在表中生成。

3、零星地物，线状地物及田坎在作为一个图斑输出。

4、在图斑的属性中填写净面积。

在按确定后，系统回自动将净面积写到资源现状中去，也可作为属性输出。

上图中，属性处理在保存数据时才有用。

以下外单位面积汇总、（单位）土地面积汇总、（国有、集体）土地面积汇总见上。

2、土地统计台帐的输出：土地统计台帐的输出的具体操作可见上面的按权属输出。

初始统计台帐：统计一村为单位的台帐数据。

变更统计台帐：进行变更统计台帐时，需要有当年的资源动态数据和资源现状。

动态资源的生成见数据处理部分的资源现状处理部分。

3、土地统计簿：乡土地统计簿一和县土地统计簿一、三的输出见上面的输出。

乡土地统计簿一和县土地统计簿二的输出要求有多个年份的资源现状文件，例如要输出1999年至2001年的统计簿，就需要有这中间三年的资源现状文件。

4、综合表格：4．6．7、境界输出如下图示：选择该菜单后弹出如图对话框，用户可以选择要生成的境界的类型：乡界、村界或县界。

设置生成的线文件的参数等，就可以进行。

参数：用户可以在此设置系统的输出参数，即点、线的参数，具体操作见第一章。

注：系统在处理时，是通过判断所打开的文件中是否有行政代码来判断可否生成境界，并不要求要哪个具体的文件。

MAPGIS输出技巧浅探摘要输出是地理信息系统应用中很重要的一部分。

本文在阐述MAPGIS输出流程时，指出了输出时应注意的一些问题，从而降低了工程输出的复杂性，提高了工作效率。

关键词MAPGIS图形输出工程输出编辑横向输出如何将地理信息系统的各种成果变成产品满足各种用途的需要，是地理信息系统应用中致关重要的一个环节。

图纸与电子数据比较而言，具有简便，直观，易携带，不依赖计算机软硬的特点，因此图形输出是地理信息系统应用中不可缺少的一部分。

MAPGIS图形输出读取MAPGIS的各种输出数据，进行版面编辑处理、排版，进行图形的整饰，最终形成各种格式的图形文件，并驱动各种输出设备，完成MAPGIS的输出工作。

MAPGIS输出可以输出单个工程，也可以将多个工程文件拼到一个版面上输出。

多工程输出的拼版设计使用拼版文件（*.MPB），一个拼版文件管理多个工程（图幅）。

单工程输出拼版设计使用单个工程文件即可。

这里主要探讨单工程的输出心得与技巧。

1单工程输出流程单工程输出流程如图1所示：图1 单工程输出流程整个工程输出能否顺利进行，最关键的部分是工程输出编辑，工程输出编辑对话框左边是页面描述信息，右边可以设置版面，中间可以选择输出方式，具体设置在工程输出编辑中。

2.工程输出编辑（1）设置工程矩形参数在地形图编辑中，图框上坐标往往要求实际坐标为图角坐标。

而在输出系统中，输出范围是从原点开始的第一象限的范围，即工程矩形参数的横向位移和纵向位移的最大值和最小值分别为65535和-65535，如果图的左下角坐标的范围已经超出输出页面的控制范围，绘图仪会一反常态，什么也打不出来，如：一幅左下角坐标为（63100，269100）地形图，输出时就会产生这种情况。

解决的办法有两种，第一种就是将原数据拷贝一份单独用作打印输出，随后建立项目文件，在编辑子系统中利用整图变换功能，将其左下角坐标移到（0，0）点附近，再进入输出系统输出，这样既消除了输出时遇到的无图形现象，又避免了对原有数据的破坏；另一种方法是将原图的左下角坐标记录下来后，再将其移到原点，打印输出完毕后，再将移到原坐标。
