浅谈三相有功电能表接线检查方法及步骤摘要：在电力系统中，三相电能表的使用十分普遍。
因三相电能表配上互感器时接线复杂，容易出现接线错误。
电能表接线错误，不仅会产生计量差错，还有可能造成电能表损坏或人员伤亡事件。
为及时发现并更正错误接线，确保计量装置接线的正确，及时挽回电量电费损失、降低生产经营风险，对三相电能表进行接线检查十分必要。
本文主要阐述三相三线、三相四线两种有功电能表的正确接线方式、现场检查方法及步骤，通过实例分析，为处理错误接线提供处理建议。
希望能为电能表接线检查工作提供参考与借鉴。
关键词：三相四线、三相三线、有功电能表、接线检查前言：三相电能表应用非常广泛，当三相电能表配上互感器时，接线相对复杂，容易出现接线错误。
本文通过理论结合实例的形式，利用伏安相位表等工具，使用相量图的方法检查错误接线。
正文：一、三相四线有功电能表的正确接法三相四线有功电能表由3组电磁元件组成，正确接入时，接线如图1所示：第1元件接a相电流，a相电压；第2元件接b相电流，b相电压；第3元件接c相电流，c相电压。
在三相负荷均衡时，电能表计量电路的有功功率为：图1二、三相四线电能表接线检查方法使用伏安相位表对低压带电流互感器的三相四线有功电能表进行接线检查分析。
具体方法及步骤如下：1、测量线电压。
使用伏安相位表对三相四线电能表的第1、2、3元件电压端子进行线电压测量。
正常情况下线电压为；；；若非380V需检查电压是否反接、电压接线是否牢固。
2、测量相电压。
使用伏安相位表对电能表的第1、2、3元件电压端子对地端子进行相电压测量。
正常情况下相电压为；；；若出现0V或非全电压则可判断为断相。
3、测量三相对A点电压使用伏安相位表对电能表的第1、2、3元件电压端子对A点进行相电压测量。
正常情况下相电压为；；；测量为0V的元件端子表示接入的为A相。
如果出现两个0V或全为0V或全为380V，则可判断为电压短接。
4、测量相电流使用伏安相位表对电能表第1、2、3元件电流进线端子进行相电流测量。
三相三线有功电能表常见错误接线解析电能表是电能计量的重要器具，它的准确可靠直接关系到供用双方的利益，是供用双方关注的焦点，同时也是计量工作的重点。
在日常、检测和维护工作中，经常接触到计量高电压、大容量的三相三线有功电能表错误接线。
在这种错误的运行状态下，即使电能表和互感器本身的准确度很高，也达不到准确计量的目的。
错误接线常常会使计量的电能值发生错误甚至无法计量，严重的还可能造成人身伤亡或仪器仪表、设备的损坏，同时也会给企业带来一定的经济损失。
因此判断和分析电能计量装置接线错误类型，并对错误电量进行准确计算，是保证供用电双方利益的关键。
1 三相三线有功电能表正确接线在电力系统和电力用户中，计量装置的错误接线是有可能发生的，若有人为窃电的话，错误的接线更是花样百出。
单相电能表或直接接入式三相表，其接线较为简单，差错少，即使接线有错误也比较容易发现和改正;而高压大工业用户所使用的经互感器接入的三相三线有功电能表，则比较容易发生错误接线。
因为是电流、电压二次回路两者的结合，再加上极性反接和断线等就有很多种可能的接线方式。
1.1 三相三线有功电能表的正确接线图1是三相三线有功电能表经电流互感器和电压互感器计量系统中有功电能表的接线图：在没有中性线的三相三线系统中，IU+IV+IW=0，因此不论负载是否对称，都可以不用其中一相电流就能准确计量三相电能。
不论负载是否对称，三相三线有功电能表计量的功率是元件1和元件2各自计量的功率之和，即电能表计量的功率表达式是P=UUVIU+UWVIW。
1.2 三相三线有功电能表接线的判别方法对于三相三线有功电能表的带电检查，需要经过对相关数据的测量和对各相量的分析，才可以得出错误接线的接线方式。
在这里，我们主要分析的是电能表有计量的情况，在此情况下需要测试的有关数据有各线电压值、电流值、UUV 与IU相量夹角、UWV和IW的相量夹角、UUV与UWV的相量夹角。
具体分析步骤如下：三相三线带电线路检查，相关数据测量。
三相三线电度表正确接线的简易别法三相三线有功电能表计量三相三线有功电能，有两种非标准正确接线方式：(1)元件1采用线电压UＢＣ和相电流ib，元件2采用线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采用线电压UＣA和相电流ic，元件2采用线电压UＢA和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。
在三相三线系统中，如果B 相接地，则这两种非标准接线方式就可能漏计电度。
比如：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必然漏计电度，因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种(如图1)，错误接线却有许多种。
为了迅速地判别电能表接线是否正确，可采用下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。
因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。
电工教程：电能表正确接线图解法和接线注意事项单相电能表一般都是直入式电表，接线方法如图：
单相电表接线实物图
当电流超过100A时，我们可以采用三相电源、三相电表；如果没有三相电或者不得不用单相电，那就必须要采用互感型单相电表配合电流互感器使用。
它的接线方法如下：
三相电能表接线
三相电表分直入式和互感式两大类，直入式三相电表最大电流也是100A。
当电流超过100A时，也必须要采用三相互感式电表并配合电流互感器使用。
直入式电表接线如图所示：
互感式三相电表接线如图所示：
关于电表接线注意事项
不管是三相互感式电表还是单相互感式电表，接线时必须注意以下几点：
S1必须接1、S2接3，不能接反；否则都会出现电表反转
火线必须从互感器的P1面穿入，从P2面穿出；否则都会出现电表反转
规范要求连接S1、S2的导线必须用2.5平方以上的铜线（注意是铜芯线）
为了防止电流互感器开路产生的高压，电流互感器S1或者S2必须接地，一般接在配电箱的地排上或者和地线连接起来。
三相三线电度表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能,有两种非标准正确接线方式:(1元件 1采用线电压 U BC和相电流 ib , 元件 2采用线电压 UAC 和相电流 iA , 这种接线方式的瞬间功率表达式为 P=UBC ib+UACiA; (2元件 1采用线电压 U C A 和相电流 ic , 元件 2采用线电压 U B A 和相电流 ib , 这种接线方式的瞬间功率表达式为P=UC Aic+UBAib。
在三相三线系统中, 如果 B 相接地,则这两种非标准接线方式就可能漏计电度。
比如:高压两线一地输电方式或低压三相三线供电方式, B 相在电能表外的电源侧和负荷侧若同时接地运行,则三相三线有功电能表必然漏计电度, 因此通常不采用这两种接线方式。
而常用的标准正确接线只有一种 (如图 1 ,错误接线却有许多种。
为了迅速地判别电能表接线是否正确,可采用下述简易方法: (1首先对任何正转的电能表, 如果原电能表接线正确, 通过三次对调任意两根电压进线后,三次电能表都应停转,如不停转或有一次不停转,则证明原电能表接线肯定有错误。
因为原电能表接线如果正确,对调任意两根电压进线后,其功率计算如下:①对调 A 、 B 两相电压 (矢量图如图 2a 所示其功率为:P1=UBAIAcos(150-φA=-UIcos(30+φP2=UCAICcos(30+φC=UIcos(30+φP=P1+P2=0②对调 B 、 C 两相电压 (矢量图如图 2b 所示 ,其功率为:P1=UACIAcos(30-φA=UIcos(30-φP2=UBCICcos(150+φC=-UIcos(30-φP=P1+P2=0③对调 A 、 C 两相电压 (矢量图如图 2c 所示 ,其功率为:P1=UCBIAcos(90+φA=-UIcos(90-φP2=UABICcos(90-φC=UIcos(90-φP=P1+P2=0三次对调电压进线后,从电能表的功率计算说明,如果原接线正确,在对调电压进线后都应停转 (或有微动。

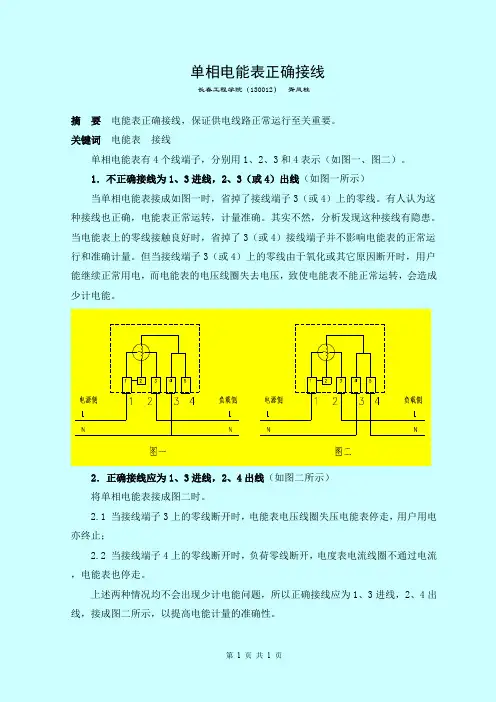

单相电能表正确接线
长春工程学院（130012）胥凤柱
摘要电能表正确接线，保证供电线路正常运行至关重要。
关键词电能表接线
单相电能表有4个线端子，分别用1、2、3和4表示（如图一、图二）。
1．不正确接线为1、3进线，2、3（或4）出线（如图一所示）
当单相电能表接成如图一时，省掉了接线端子3（或4）上的零线。
有人认为这种接线也正确，电能表正常运转，计量准确。
其实不然，分析发现这种接线有隐患。
当电能表上的零线接触良好时，省掉了3（或4）接线端子并不影响电能表的正常运行和准确计量。
但当接线端子3（或4）上的零线由于氧化或其它原因断开时，用户能继续正常用电，而电能表的电压线圈失去电压，致使电能表不能正常运转，会造成少计电能。
2．正确接线应为1、3进线，2、4出线（如图二所示）
将单相电能表接成图二时。
2.1 当接线端子3上的零线断开时，电能表电压线圈失压电能表停走，用户用电亦终止；
2.2 当接线端子4上的零线断开时，负荷零线断开，电度表电流线圈不通过电流，电能表也停走。
上述两种情况均不会出现少计电能问题，所以正确接线应为1、3进线，2、4出线，接成图二所示，以提高电能计量的准确性。
第 1 页共1 页。
浅谈电能表错误接线的检查方法及预防措施摘要：自改革开放以来，我国社会和经济的发展越来越快，电力行业的发展相较之前也有了一定的进步。
电能计量作为电力企业与用户核算的重要依据，其计量的准确性直接关系到供用电双方的利益，而且还与供用电双方的和谐关系具有极为重要的影响，所以需要做好电能计量工作。
而要想实现电能计量的准确性，则需要做好电能表的检修和维护工作的同时，还要确保电能表接线的正确，这样才能有效的降低电能表误差的产生。
因此在电能表安装过程中，需要装接人员不仅要具有较强的专业技能，而且还要对相关规章制度等进行掌握，这样才能确保装接工作能够遵守相关的规程，确保接线的正确性，降低操作错误的可能性，为用户提供更优质的服务。
基于此，本文主要阐述了对电能表错误接线进行详细的分析、解决电能表错误接线的预防策略，以供参考。
关键词：电能表；错误接线；预防策略一、对电能表错误接线的详细的分析1.1对三相四线电能表出现错误接线的详细分析（1）一般的状况下，电能表必须要用铜芯线作为二次回路的连接线，可是对用户的进户线一般都会使用多股的铝芯线，通常都会运用破皮接来对两种连接线进行连接，可是在长期的连接时会很容易出现接头氧化，进而导致电源接触不良等状况的出现，就会引发电能表发生电压断压问题。
（2）电压和电流之间如果发生不同相位的时候，就是说在出现电流互感器和需要连接的电能表两者在不同的平面上却必须进行连接安装情况下，就很容易发生其电压、电流的连接错相，这就引起电能表在各种不一样的功率因数下发生倒走、慢走、不走的状况。
在发生这种问题的时候，可以运用抽压的方法，分别利用每相电压让电能表进行运转，在三相分别运转后如果它们都是以正转的顺序进行转动就表示连接是正确的，反之就是错误的。
（3）电流互感器二次极性接反。
如果是三相负载对称，在单相互感器出现反接的状况时，电能表就会出现慢走的情况，没有其它两相电的电量，是接线正确时的1/3，；如果是两相互感器进行了反接，电能表就会出现反转的情况，这时候计量的电量也就是一相反转的电量，是接线正确时的-1/3；还有一种状况就是三相互感器全部接反，这就直接导致电能表反转，当然计量的电量也就是反转的电量，是接线正确时的-1倍。
电能表正确接线与错误接线221．试绘出单相、三相电能表的正确接线和注意事项。
答：(1)绘出单相电能表的正确接线，如图7—1所示。
负荷单相电能表接线应注意事项如下：1)用验电笔确认相线和零线；2)相线接单相电能表第一个接线孔，如图7—1所示；3)零线接单相电能表第三个接线孔，如图7—1所示；4)负荷线接第二和第四个出线孔，如图7—1所示。
(2)绘出三相三线有功电能表的正确接线图，如图7—2所示。
222．试画出三相四线有功电能表正确接线图和注意事项。
答：三相四线有功电能表的接线图，如图7—3所示。
三相四线有功电能表接线应注意事项如下：豪?WT接零线上负荷图7—3(1)三相四线有功电能表的零线T接到电源的零线上；(2)电源的零线不能剪断直接接入用户的负荷开关，以防止断零线和烧坏用户的设备；(3)注意电压的连接片要上紧以防止松脱，造成断压故障。
223．试画出单相电能表相线和零线接反的错误接线图，有何缺点?答：单相电能表相线和零线接反的错误接线图，如图7—4所示。
电零线源相线这种错误接线的缺点有如下几点：(1)其错误是将相线和零线接错，造成相线没有通过电能表的电流线圈，方便了用电户偷电。
(2)相线接在零线的接线孔，容易误碰造成触电人身事故。
(3)这种接错线容易使电能表计量不准。
224．试画出三相三线有功电能表第一相电流极性接反的错误接线图，并求更正系数。
答：三相三线有功电能表接错线是电能表第一相电流的极性反接，其接线如图7—5所示。
图7—5三相三线有功电能表的第一相电流极性接反造成电能表慢转，产生负误差。
其负误差计算公式如下即三相三线有功电能表正转，但是产生负误差。
当cos∮=0．866时．电能表变慢66．6％。
225．试绘出单相电能表的相线进出线接反的错误接线图，有何问题?答：单相电能表的相线进出线接反的错误接线图，如图7—6所示。
电相源零负荷图7—6图7—6所示的是相线进出线反接的错误接线图，所以电能表转盘反转，抄表计费虽然可以用首次抄表的黑读数减去末次抄表的读数计算电量，但是不准确。
因为转盘反转时，补偿力矩的方向仍然为原来的方向，会产生很大的负误差，误差可达一8％一一10％。
因此，如果产生这种错误接线时计算电费，除了反转计量电量外还要加上一8％～一10％的电量方可达到准确计费。
例如，电能表反转计量100kWh时，就要加上10％电量，即等于100+10=110kWh电量。
226．试绘出单相电能表相线电压连接片脱落的错误接线图，有什么缺点?答：绘出单相电能表相线电压连接片脱落的错误接线图，如图7—7所示。
单相电能表的电压连接片脱落的情况如下：(1)修校电能表后没有把电压连接片的螺丝上紧而脱开；(2)用电户偷电把电压连接片松脱，致使电能表停负荷转。
其原因是电能表的电压线圈因电压连接片脱开，没有电压给电压线圈，致使驱动转矩Mp=Kp UIcos∮=Kp X 0 XI×COS∮=0，因此转盘不转，电能表停转。
227．试绘出单相电能表的相线和零线错接在电能表的电流线圈(即第一和第二个接线孔)上的接线图，有什么缺点?答：绘出单相电能表的相线和零线错接在电能表的电流线圈(即第一个和第二个接线孔)上的接线图，如图7—8所示。
图7—8所示的是单相电能表的相线和零线错接在电能表的第一、二接线孔造成错误的接线，其缺点是：。
．(1)会使电源短路，烧坏嚣导线；”零(2)会使电能表电流线圈短路烧坏爆炸，发生火灾事故。
负荷228．试绘出单相电能表的相线和零线接线正确，但表内电压连接片错接在电流线圈负荷端的接线图，有什么缺点? 电相源。
§答：单相电能表的相线和零线接线正确，但表内电压连接片错接在负荷端的接线图，如图7—9所示，其缺点如下：(1)这种错误连接是修图7—9 试表人员的错误。
(2)会造成抄表和装表人员难以发现的隐患故障。
(3)因电压线圈串人一个电流线圈，电压线圈的激磁电流通过电流线圈，会造成电压线圈电压降低使到电能表产生负误差，少计电量。
229．试画出三相四线有功电能表第三相电流进出线接反的错误接线图，并举例说明其产生的误差为多少?答：画出三相四线有功电能表第三相电流进出线接反的错误接线图，如图7—10所示。
图7—10的错误接线使计量产生误差，下列进行计算总电量形=W1+W2+W3由于第三相电流反接，当三相负荷平衡时，则总电量W=W1+W2一W3=W1总电量W=W1．，总电量只有总量的1／3。
电源电源负荷幽7—10举例，当W1=W2=W3=100 k鼢时，总电量为正常时：总电量W=100+100+100=300(kwh)接错线时：总电量W=100+100—100=100(kWh)正常时应是300kWh，接错线只得lOOkWh，因此证明了接错线的电能表少计2／3电量。
230．试画出三相四线有功电能表的进线零线剪断后接电能表零线端子的错误接线图，并说明会产生什么问题?答：画出三相四线有功电能表的进线零线剪断后接入端子的错误接线图，如图7—11所示。
图7—11的这种错误接线，是很容易触犯，表面上是很难觉察其问题，但实际上往往会出现很严重的问题：(1)电源进线的零线剪断后接入电能表端子，当接触不良时就会做成断零线会使用电户的电压由220V变为380V，烧坏用电设备或造成人身事故。
(2)电源进线的零线如图7—11接线时，由于表内的零线连接片如未被修表人员把螺丝上紧的话，则会造成表内零线断开，其故障和第一点一样。
(3)断开零线接端子的日久导线被氧化，又因零线电压低电流通不过时，也就是接触不良，等于断开零线，其故障和第一点一样。
故零线不能剪断，应直接到用户开关。
(4)有很多此类电能表，其接线盒上的图和图7—11一样是错的。
第二节电流互感器正确接线与错误接线231．试述电流互感器的极性和接线的关系。
答：电流互感器的一次绕组和二次绕组的极性，可以接成加极性和减极性两种。
正确的接线规定是采用减极性，减极性接线是一次绕组L1和二次绕组Kl为同极性端子，二次绕组IJ2和二次绕组K2为同极性端子，接线时一次绕组u接电源侧，二次绕组K1接电能表的电流线圈正极，一次绕组L2接负荷端，二次绕组K2接由电能表电流线圈负极，这种接线称为减淋极性接线方法，也就是正确接线。
如图7—12所示。
电能表附电流互感器的接线电能表电流线圈负荷必须采用减极性接线，不能用加极性接线，因为加极性接线是错误的，会造成电能表产生误差，少计算电费。
232．常用低压电流互感器和电能表的电流线圈接线有哪几种?答：常用低压电流互感器和电能表的电流线圈接线有以下三种：(1)用一具电流互感器测量三相负荷接近平衡只装其中一相的电能表，其电流线圈接线的正确接线图，如图7—13所示(接电能表电流线圈)。
(2)用两具电流互感器测量三相平衡负荷和接近平衡负荷的三相三线电路负荷，其接线适合三相三线380V两元件的电能表，计量三相380V的电动机负荷，不能计量照明用电的负荷，因为 V相没有装设电流互感器，用电户容易进行窃电(接电能表电流线圈)，如图7—14所示。
TA(3)用三具电流互感器测量三相不平衡较大的负荷的三相四线有功电能表，称为星形接线，这种接线适合于三相四线制，如电压为380／220V的线路供电。
如图7—15所示，接电能表电流线圈。
TA233．低压电流互感器和单相电能表极性接错，试画出其错误的接线图。
如何改正接线。
答：画出错误接线图，如图7—16所示。
图7—16中电流互感器的正负极性接错造成电能表倒转和记录错误的电量。
原因是二次侧K1和K2反接造电相线源零线圈7—16成的。
将电流互感器二次侧导线正负极两条导线反接，即可计量正确。
现按图7—16进行改正接线处理，即K1和K2对换接线。
234．低压两具电流互感器和三相三线有功电能表组合的第三相电流互感器极性反接的错误接线，试画出其接线图，如何改正?答：画出错误接线图，如图7—17所示。
主要是第三相电流互感器的正负极接反造成电能表反转，计量错误。
改正处理：将第三相电流互感器二次侧反接即可。
负荷235．试画出单相电能表附电流互感器的正确接线图。
答：单相电能表附电流互感器的正确接线图，如图7—18所示。
236．试画出三相四线有功电能表附电流互感器的正确接线图。
为什么电流互感器二次侧负极不用接地?答：三相四线有功电能表附电流互感器的正确接线图，如图7—19所示。
电相线源零线负荷电流互感器二次侧负极不用接地保护的原因有以下几点：(1)每一相都是利用二次线借压，如果接地会使三相短路。
(2)因为电流互感器是低压，对地电压只有220V。
(3)如果接地后接线盒因日久潮湿、老化，会造成对地短路后发生三相短路，烧坏电气设备，甚至火灾。
237．试画出三相四线有功电能表附电流互感器后负极接地的错误接线图，有什么缺点?答：三相四线有功电能表附电流互感器后负极接地的错误接线图，如图7—20所示。
这种错误接线的缺点说明如下：(1)由于三相四线电能表三相电流负端连接起来和三具电流互感二次侧负极也连接起来一并接地，电能表的三相电压端子螺丝距离电流接线端子很近，装表人员在装拆表时所用的螺丝刀很容易会发生触碰，触碰时就会造成三相电压短路、爆炸和设备与人身事故图7—20。
(2)这种错误的接线，日久后接线盒绝缘会降低，再加上天气潮湿后，就会产生电压击穿，造成三相短路、爆炸事故，甚至发生火灾。
(3)由这种接线错误所发生的事故，案例很多，但产品厂仍然有用这种接线图，因此装表人员应予以改正。
238．试画出三相四线电能表附电流互感器后，电能表第一相电流线圈进出线接反的错误接线图，并计算出其误差的更正系数和举例说明。
答：三相四线有功电能表附电流互感器后，电能表第一相电流线圈进出线接反的接线图，如图7—21所示。
图7—21为电能表第一相电流线圈出入线接反，其计算如下总电量W=一Wl+W2+W3=W3因第一相和第二相电量互相抵消，所以总电量W=W3。
电源举例：正常时W1=W2=W3=2000(kwh)；接错线时W=一2000+2000+2000=2000(kWh)；正常时总电量W=2000+2000+2000=6000(kwh)正常时和接错线时对比电能表少计2／3的电量。
239．试画出三相三线两元件有功、无功电能表附电流互感器的正确接线图，要注意哪些问题?答：三相三线两元件有功、无功电能表附电流互感器的正确接线图，如图7—22所示。
图7—22以上接线要注意以下事项：(1)电流互感器极性接线正确；(2)有功、无功电能表的三相电压接在电源侧，即接在电流互感器前侧，不能接在电流互感器后侧，因为接在电流互感器后侧等于电能表的电压线圈串人一个电感线圈，使电能表产生负误差，亦即电能表变慢；(3)电流互感器负极不接地，因为电压是220／380V，不是高压，只是低压对地，是250V等级电压，所以可不采用接地保护。
