宁夏银创智能电子有限公司
关于NB-LOT智能物联网水表性能简介
随着网络时代越来越发达，让万物互联的时代已经到来，作为目前受青睐度最高的水表技术——NB-LOT，已经没有比它们更“NB”的了。
加上云计算和大数据的快速兴起，NB-LOT智能水表正在被广泛关注及应用。
作为宁夏水表生产行业的新锐，本着“严谨、创新”的理念，我公司一直在生产技术上不断创新突破，由我公司自主研发的NB-LOT智能物联网水表的它具有强链接、高覆盖、低功耗、低成本的特点，一个基站就可以比传统的2G、蓝牙、WIFI多提供50-100倍的接入终端，只需一节电池设备就可以工作十年。
并且使用NB-LOT智能水表既可实时监控水表的运行状况，又可对水质、水压等进行监测，还可以提供智能收费等管理和服务，同一时间一个小区的数据就会传输到工作人员的终端中，解决了机械水表人工抄读效率低、数据误差大等问题，既方便了水务公司对居民用水进行管理，又有利于促使居民合理用水、节约用水，促进城市可持续发展建设。
有资料显示，目前我国自来水的平均漏损率约20%，每年因漏损造成的直接经济损失超过百亿元。
而我公司生产的NB-LOT智能水表不仅能够远程抄表、故障报警，还具有大流量报警等功能。
一旦出现管道破裂、漏水等问题，智能水表会立即向控制系统报警、提供故障具体位置，水务公司可以根据这些信息及时停水、维修，防止水资源的浪费。
与此同时，我公司会有专门的客服人员定期对水务公司进行售后回访，通过不断完善产品生产技术，从而提高NB-LOT智能水表的使用率。
相信我们，NB-LOT智能水表一定是您服务用户不错的选择，它不但是一次技术革新，更是我们对构建和谐社会尽的一份绵薄之力。
NB-IoT智慧烟感解决方案白皮书众所周知，NB-IoT智慧烟感具有覆盖好，功耗低，免布线，即装即用，联网及时发现警情的优点。
那么，如此好的产品如何运用呢？下面，就跟大家分享NB-IoT智慧烟感解决方案白皮书，以供参考！1、序言《NB-IoT智慧烟感解决方案白皮书》分析了国内独立式感烟火灾探测报警器（以下简称独立烟感）产品的问题和挑战，推出了基于物联网（IoT）平台与NB-IoT技术的感烟火灾探测报警器（以下简称智慧烟感），并提出了智慧烟感解决方案，包括解决方案的价值、优势及对未来的预期。
1.1国内消防现状近年来，火灾频发，造成很大的人员及财产损失，国家高度重视，陆续出台相关文件，明确相关要求，落实消防安全责任。
同时，人民消防意识逐渐提高，独立烟感得到一定程度的普及，在防火减灾方面起到一定的作用。
但由于独立烟感产品存在一定的局限，市面上独立烟感质量参差不齐，功能单一，只能发出声光报警提示。
人不在场收不到报警信息，工作状态不能实时掌握，独立烟感没有完全解决这些问题。
随着全国“智慧消防”的推进，传统的独立烟感已经不能满足新型的市场需求，随之而来，新的智慧烟感解决方案呼之欲出。
2017年1至10月，全国共接报火灾21.9万起，亡1065人，伤679人，已核直接财产损失26.2亿元，与去年同期相比，分别下降21.3%、17.7%、29.9%和24.7%。
其中，发生较大火灾50起，比去年同期减少7起，下降12.3%;发生重大火灾3起，去年同期未发生重大火灾；未发生特别重大火灾。
居民住宅火灾相对多发，伤亡人数最多。
从分场所情况看，各类住宅发生火灾9.5万起，交通工具火灾2.3万起，人员密集场所火灾1.7万起，工地、厂房、仓储及易燃易爆场所火灾1.5万起，农副场所火灾1.4万起，垃圾废弃物火灾1.9万起，其他场所火灾3.6万起。
其中，住宅火灾占总数的43.5%，造成821人死亡，占亡人总数的77.1%;造成446人受伤，占伤人总数的65.7%。

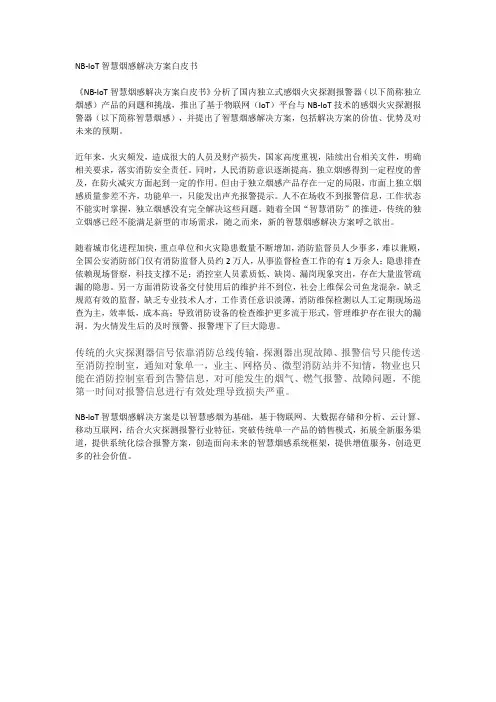

NB-IoT智慧烟感解决方案白皮书《NB-IoT智慧烟感解决方案白皮书》分析了国内独立式感烟火灾探测报警器（以下简称独立烟感）产品的问题和挑战，推出了基于物联网（IoT）平台与NB-IoT技术的感烟火灾探测报警器（以下简称智慧烟感），并提出了智慧烟感解决方案，包括解决方案的价值、优势及对未来的预期。
近年来，火灾频发，造成很大的人员及财产损失，国家高度重视，陆续出台相关文件，明确相关要求，落实消防安全责任。
同时，人民消防意识逐渐提高，独立烟感得到一定程度的普及，在防火减灾方面起到一定的作用。
但由于独立烟感产品存在一定的局限，市面上独立烟感质量参差不齐，功能单一，只能发出声光报警提示。
人不在场收不到报警信息，工作状态不能实时掌握，独立烟感没有完全解决这些问题。
随着全国“智慧消防”的推进，传统的独立烟感已经不能满足新型的市场需求，随之而来，新的智慧烟感解决方案呼之欲出。
随着城市化进程加快，重点单位和火灾隐患数量不断增加，消防监督员人少事多，难以兼顾，全国公安消防部门仅有消防监督人员约2万人，从事监督检查工作的有1万余人；隐患排查依赖现场督察，科技支撑不足；消控室人员素质低、缺岗、漏岗现象突出，存在大量监管疏漏的隐患。
另一方面消防设备交付使用后的维护并不到位，社会上维保公司鱼龙混杂，缺乏规范有效的监督，缺乏专业技术人才，工作责任意识淡薄，消防维保检测以人工定期现场巡查为主，效率低，成本高；导致消防设备的检查维护更多流于形式，管理维护存在很大的漏洞。
为火情发生后的及时预警、报警埋下了巨大隐患。
传统的火灾探测器信号依靠消防总线传输，探测器出现故障、报警信号只能传送至消防控制室，通知对象单一，业主、网格员、微型消防站并不知情，物业也只能在消防控制室看到告警信息，对可能发生的烟气、燃气报警、故障问题，不能第一时间对报警信息进行有效处理导致损失严重。
NB-loT智慧烟感解决方案是以智慧感烟为基础，基于物联网、大数据存储和分析、云计算、移动互联网，结合火灾探测报警行业特征，突破传统单一产品的销售模式，拓展全新服务渠道，提供系统化综合报警方案，创造面向未来的智慧烟感系统框架，提供增值服务，创造更多的社会价值。
NB-IoT智能烟感解决方案白皮书中国移动通信集团有限公司中国移动物联网联盟2018年12月目录N B-I o T智能烟感解决方案 (1)白皮书 (1)1行业背景 (3)1.1消防现状 (3)1.2政策法规推动 (4)2市场前景 (5)2.1消防行业规模 (5)2.2NB-IoT烟感市场前景 (5)2.3运营商推动作用 (6)3NB-IoT烟感解决方案 (6)3.1方案介绍 (6)3.2基本业务功能 (7)4业务功能及流程 (8)4.1烟感上线 (8)4.2注册和周期性状态上报 (9)4.3火警报警 (11)4.4火警告警消音 (12)4.5烟感故障上报 (13)4.6参数远程配置 (13)4.7烟感终端复位 (14)5方案设计 (15)5.1低功耗设计 (15)5.2覆盖标准 (16)5.3性能保障 (17)5.4容量 (17)5.5业务模型参考 (18)5.6安全 (18)5.7IoT应用使能平台 (19)5.8连接管理平台 (19)6安装和运维 (20)6.1安装位置 (20)6.2施工流程 (21)6.3故障定界 (21)6.4FOTA升级 (21)7业务场景和商业模式 (21)7.1业务场景 (21)7.2商业模式 (22)8典型项目案例 (22)本方案白皮书介绍NB-IoT烟感行业背景、市场前景、业务范围、商业模式和典型案例等。
帮助行业客户经理了解业务价值，产业情况，以及如何拓展项目；同时对NB-IoT烟感业务功能做总体性描述。
本方案白皮书定义NB-IoT烟感的基本功能、消息流程，并提供方案设计等建议。
目的是支撑联盟NB-IoT产品库构建，并服务于中国移动智慧消防相关业务项目开展。
白皮书面向烟感厂家技术人员支撑对NB-IoT烟感业务的实现，也面向运营商网络运维人员支撑对NB-IoT烟感业务的服务保障提供。
1 行业背景1.1消防现状我国城市发展过程中人口数量、建筑规模不断扩大，传统与非传统的消防安全因素相互交织，相互渗透，维护火灾风险的成本和压力不断增加，人民群众对包括消防工作在内的社会管理创新和服务优化提出了更高的期盼和要求。
NB-IoT 智慧排水解决方案白皮书目录1序言 (3)2排水行业问题和挑战 (5)2.1排水行业普遍存在的痛点问题 (5)2.2传统智慧排水存在的问题 (6)3当 NB-IoT 遇上智慧排水 (7)3.1NB-IoT 五大亮点 (7)3.2NB-IoT 在智慧排水领域的优势 (8)4NB-IoT 智慧排水解决方案 (9)4.1总体设计 (9)4.2软件平台设计 (19)4.3感知层智能设备设计 (52)4.4系统建设方案.................................................................................................................................. 53.4.5NB-IoT 智慧排水端到端的安全防御体系 (55)5NB-IoT 智慧排水解决方案价值 (57)5.1经济效益 (57)5.2社会效益 (58)6NB-IoT 智慧排水商业模式 (59)7奥格 NB-IoT 智慧排水实践 (60)8智慧排水发展趋势及展望 (62)9缩略语表 (62)1 序言近年来，受全球气候变化影响，暴雨等极端天气对社会管理、城市运行和人民群众生产生活造成了巨大影响，加之部分城市排水防涝等基础设施建设滞后、调蓄雨洪和应急管理能力不足，出现了严重的暴雨内涝灾害，“逢雨必涝”现象在各地上演。
一场接一场的暴雨，让一座又一座城市陷入内涝之困：道路积水、管线断裂、交通阻滞、房屋受损、人员伤亡等。
随着社会各方对城市排水防涝水平的要求和希望越来越高。
国家各部委亦对于城市排水防涝工作非常重视，自2013 年3 月以来，国务院办公厅、住房和城乡建设部先后发布了一系列政策性文件，明确要求加强城市排水防涝防洪设施建设，解决城市积水内涝问题，将城市排水防涝设施建设作为智慧城市的重点任务，用 10 年左右时间建成较完善的城市排水防涝、防洪工程体系。
NB-IOT智能水表解决方案白皮书中国移动通信集团有限公司中国移动物联网联盟2018年12月目录NB-IOT智能水表解决方案白皮书 01.序言 (3)2.行业背景 (3)2.1 行业痛点 (3)2.2行业发展及趋势 (4)2.3 市场前景 (6)2.3.1 水务行业市场前景 (6)2.3.2 智能水表市场前景 (7)3.行业解决方案 (8)3.1 整体解决方案介绍 (8)3.1.1终端层 (8)3.1.2网络层 (8)3.1.3平台层 (9)3.1.4应用层 (10)3.2水务应用性能指标 (10)3.3安全性要求 (10)4.业务功能及流程 (11)4.1表计安装 (11)4.2 表计终端上线 (12)4.3周期性业务上报 (14)4.4用户缴费 (15)4.5异常信息处理流程 (16)5.方案设计 (17)5.1低功耗设计 (17)5.2覆盖&性能 (18)5.3错峰离散 (19)5.4问题定位 (19)5.5 FOTA升级 (20)5.6话务模型 (20)5.7 IoT应用使能平台 (21)5.7连接管理平台 (22)6.NB-IOT智慧水务应用价值 (23)7.业务场景及商业模式 (23)7.1业务场景 (23)7.2 商务模式 (25)1.序言本文主要介绍NB-IOT在水务行业的应用，行业目前存在的问题，及NB-IOT技术为水务行业带来了哪些改变，解决了哪些难题。
介绍了NB-IOT智慧水务整体解决方案，并对相关技术规范应用、业务功能及流程的进行了设计与约束、定义NB-IoT水表的基本功能集、实现流程，并提供方案设计建议。
本文主要目的是服务于中国移动智慧水务相关业务开展主要有几个作用：1、约束行业业务的实现；2、给水务行业从业人员、运营商网络人员了解行业发展趋势及相关技术规范，如包括配置、安装、升级、性能指标等。
2.行业背景“十三五”时期（2016-2020年）将是我国全面建成小康社会，实现中华民族伟大复兴中国梦的关键时期，资源、能源发展面临前所未有的机遇和挑战，水资源在我国资源中占据重要地位。
在国家继续深化改革的政策指引下，水务行业的发展环境将发生显著变化,水务行业的不断发展将及大的推动智能水表的发展。
当前,传统智能水表在解决水务客户痛点时存在许多问题,比如数据传输不稳定、功耗高和抄表成功率低等。
而NB-loT具有高安全、广覆盖、大连接、低功耗和低成本等特点,可以较好的解决上述问题,并更好的满足水务客户的发展需求。
智能水表行业作为一个可持续发展的行业，市场前景广阔。
目前我国正处于传统机械式水表向物联网水表的转换阶段，物联网水表凭借其安全性、便捷性、智能性等优点将成为市场上的主流产品。
2.1 行业痛点近年来城市水务取得了巨大的发展,但由于城市水务业务涉及城市安全、百姓服务满意、企业自身盈利、区域能源供需平衡等多方挑战,水务企业运营也一直存在诸多管理难题。
抄表难，缺乏快速有效的抄表手段，由于传统工作方式效率低下，后台计费系统往往月末待集中进行计费出账。
⏹收费难，缴费难，水费回收难，缺乏给用户的便捷缴费通道。
传统抄表收费方式是纸质账单分发送达客户后，用户才能到指定营业厅进行缴费，往往很多用户感觉费时费力，因此难以积极主动缴费。
⏹及时性低，抄表、收费在传统人工抄收的模式下，及时性差，非常滞后。
抄表收费周期长，对水务公司资金运转产生不利影响。
⏹缺乏高效的供水管网监测手段，人工排查问题效率低下，实时性差，很多安全、爆管问题难以及时发现。
供水管网关乎工商业、居民用水以及水资源充分利用，管网腐蚀、漏水等，需通过实时远程监控，及时解决，才能预防与消除管网隐患。
因此，水务公司急需技术手段加强管网压力、水质实时监测以及用户用水行为监测，实时对终端异常发出报警，或进行远程关阀控制。
⏹供销差难以控制监测，对于水务企业，管网漏损是企业收益的一大天敌。
管网的物理漏算、表具的计量误差、抄表不及时以及用户偷水行为不能及时有效监控带来的输差损失，导致企业损失巨大。
⏹国家出台的阶梯计价等调控节能降耗措施难以实施，为促进水务行业健康发展，充分利用价格杠杆调节区域供需平衡，引导用户节约用水。
近年来自来水价格改革不断深化，非居民用水价格不断市场放开，居民用水阶梯价也已经在全国多地进行实施落地。
随着复杂价格计费，频繁的调价，需要精准的计量依据，传统的管理模式或者产品已经不再适用。
2.2行业发展及趋势水务行业作为一个可持续发展的行业，市场前景广阔。
目前我国正处于机械水表、IC卡智能水表向物联网水表的转换阶段，物联网水表凭借其安全性、便捷性、智能性等优点将成为市场上的主流产品。
目前中国的水表市场存量中，各类智能表具占了20%~30%，并且在逐年快速增长，其中大部分是IC卡预付费水表，真正意义的远程自动抄表水表比例不高，依照通信作业模式划分，主要有：机械式普表：机械计量非智能，需要人工入户抄表。
IC卡表：预付费，单户控制，需要卡片作为介质。
有线远传表：需要提前布线，有线方式连接。
无线远传表：点对点、或者集中抄收、远程控制。
2G物联网表：基于GPRS蜂窝网络、定时抄收、远程控制。
水务公司在使用智能水表过程中，因为数据传输稳定性差、数据安全问题表具功耗大、无线网络覆盖能力弱等问题，一直阻碍了智能抄表的广泛应用，主要体现在：●数据传输不稳定、抗干扰性差目前，许多水务公司是通过小无线等技术进行智能水表数据的传输。
由于利用的是非授权频谱建立的自组网，其抗干扰性、数据管理水平良莠不齐，数据传输不稳定，安全和可靠性令人担忧。
●功耗问题作为对防水等级要求很高的水表，传统智能水表的高功耗问题，是水务公司迫切需要解决的问题。
如需外接电源，将增加沟通成本。
如内置电池，结构设计可更换电池，则由于功耗大，需更换电池，还需要考虑防水，将增加维护成本和管理难度。
目前国内民用水表强制更换周期为6年，许多智能水表寿命一致性较差，难以达到业务要求。
●网络覆盖问题目前，国内很多水表安装在楼道内、室内或者地下井，安装环境非常复杂、差异很大。
因此对网络要求较高，为保证传输效果往往需要加装信号放大器，但效果不尽人意，造成抄表率不稳定。
●多厂家多表具接入问题水务公司抄表智能化的需求催生了数量众多的智能表厂，趋于竞争压力，每家厂商的通信协议一般均为私有，而且不断推出新型号的表具和协议版本，每家厂商都提供不同的后台软件，为水务公司智能抄表带来更大的隐患。
如使用小无线等方式进行数据传输，将难以实现大量智能水表数据通讯的统一网络搭建。
如采用众多小区域单独管理模式，则将增加企业的管理难度和成本。
另一方面，不同供应商生产的智能水表通讯方式不统一，水务公司在大规模使用智能水表时，需耗费大量人力物力财力解决智能表之间的系统互联互通问题。
随着网络技术的发展NB-IOT技术能够很好的解决以上问题，NB-IoT技术具有低功耗、广深覆盖、低成本、免维护等特点，应用与智慧水务方面，可以高安全、低成本的实现对智能水表的流量信息稳定的实时采集、设备状态监测、控制指令下发等远程操作，将采集的水表数据和状态信息进行及时分析和处理，从而实现更有针对性、科学性的动态管理，提升智慧水务的管理效率和服务水平。
2.3 市场前景2.3.1 水务行业市场前景水务行业包括从原水、供水、节水、排水、污水处理及水资源回收利用的完整产业链，已成为社会进步和经济发展的重要基础性行业。
近年来，随着水资源短缺和水环境污染等问题在我国日渐突出，水污染问题已威胁到国家的可持续发展，污水处理更是成为国家生态环境治理政策中的重中之重。
2017年中国水资源量为28,675亿吨，而中国人均水资源仅为2059.2吨，只能达到全球平均水平的三分之一，中国水资源分布不均衡。
总体而言，中国西南部及华南的水资源较为丰富，该地区的自然水资源相对充足。
中国约四分之一的省份面临严重缺水问题，联合国统计局评定相关省份人均年均淡水资源量少于500吨。
随着城镇化人口增加以及污染情况，用水需求不断增长,水资源短缺问题愈发严重。
我国水务行业具有鲜明的地域特征，水务企业进入新地区面临着政策、资金及资质壁垒，不过我国水务行业大都具有国有性质，在新地区、新项目方面具有背景优势。
从分部业务来分析，供水业务包括供水建设、接驳及经营增长，城市供水经营及建设业务是收入增长主要动力，逾62亿港元，同比增长25.1%，占总收入81.8%，贡献净利逾24亿港元，同比增长30.1%，主要是受城乡一体化政策影响下接驳费收入提升所致，其中期内接驳收入同比增长逾35%。
居民户用水表使用期限一般不超过 6 年，需周期性地强制更新替换。
因此，不管是从新增用户量来说，还是从存量用户的更新换代来说，水表行业作为一个可持续发展的行业，市场前景广阔。
2.3.2 智能水表市场前景当前，我国水表市场处在由普通机械水表全面向智能水表转换的阶段。
目前我国水表保有量超过3亿台。
随着阶梯水价、一户一表制度的深入推行、 6年强制检定所带来的旧水表定期轮换及管网现代化建设的需求，智能水表在未来的居民生活用水、工业生产用水中起到更大的作用。
2016年，我国智能水表产量为1,925万台，销售量为1,907万台，实现销售额约为43.1亿元，与2015年相比，销售量增长约为18.83%，销售额增长约为17.76%，我国智能水表行业增长态势明显。
智能水表将保持每年20%左右的增长速度。
智能远传水表行业市场需求可分为存量需求和增量需求两部分。
存量需求部分是指现有机械水表及预付费水表换装智能远传水表的需求。
2016 年我国年末总人口为 138,271 万人，其中城镇人口为 79,298 万人，乡村人口为 58,973 人。
根据国家卫生计生委发布的《中国家庭发展报告（2015）》，我国家庭户平均规模为 3.02 人，其中城镇家庭户平均规模为 2.84 人，农村家庭户平均规模为 3.14 人，由此计算，我国城镇家庭约为27,921.83 万户，农村家庭约为 18,781.21 万户。
依据城镇“一户一表”工程的要求，我国城镇共需 27,921.83 万台水表，考虑到我国农村2015 年自来水普及率为 76%，则农村共需 14,273.72 万台水表，由此计算得出我国共需 42,195.55 万台水表。
根据我国《冷水水表检定规程》的要求，标准口径 25mm 及以下的水表使用期限一般不超过 6 年，按照每 6 年更新周期估算，每年需要更新约 7,032.59 万台水表。
增量需求部分是指由新竣工房屋带来的需求。
2016 年我国住宅房屋竣工面积为 171,471.30 万平方米，按照每户平均面积 90 平方米估算，年需求1,905.24 万台水表。
由此估算得出我国水表的存量更新需求和增量需求总计为 8,937.83 万台，随着我国“一户一表”、“ 阶梯水价”、“强制检定”和“智慧城市”等的推动，我国智能水表的渗透率将大幅提高，目前我国智能电表的渗透率在80%以上，智能水气表的渗透率约为60%，以此为参考，预计我国智能水表的渗透率将超过 50%。
