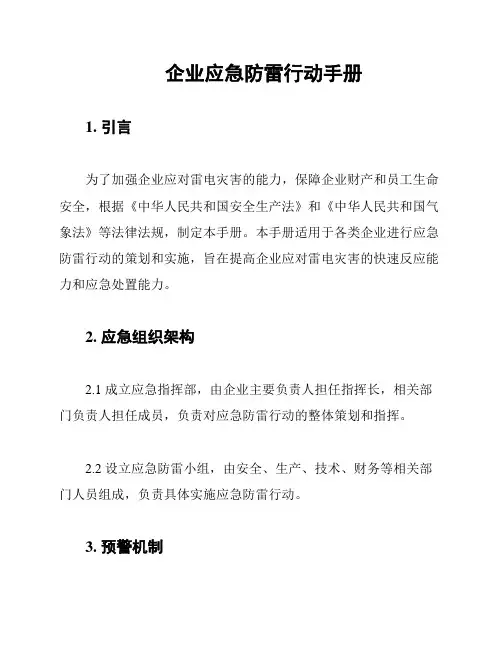

企业应急防雷行动手册1. 引言为了加强企业应对雷电灾害的能力，保障企业财产和员工生命安全，根据《中华人民共和国安全生产法》和《中华人民共和国气象法》等法律法规，制定本手册。
本手册适用于各类企业进行应急防雷行动的策划和实施，旨在提高企业应对雷电灾害的快速反应能力和应急处置能力。
2. 应急组织架构2.1 成立应急指挥部，由企业主要负责人担任指挥长，相关部门负责人担任成员，负责对应急防雷行动的整体策划和指挥。
2.2 设立应急防雷小组，由安全、生产、技术、财务等相关部门人员组成，负责具体实施应急防雷行动。
3. 预警机制3.1 建立雷电预警信息接收和发布机制，确保及时准确地获取和传递雷电预警信息。
3.2 制定预警响应措施，包括人员疏散、设备停电、防雷设施检查等。
4. 应急响应流程4.1 接收到雷电预警信息后，应急指挥部立即启动应急预案，通知应急防雷小组成员。
4.2 应急防雷小组按照预案要求，迅速采取预警响应措施，向全体员工发布预警信息，启动应急疏散、停电等程序。
4.3 应急指挥部根据预警响应情况，决定是否启动应急防雷行动。
如决定启动，应急防雷小组立即执行以下任务：（1）对防雷设施进行检查，确保其正常运行；（2）对易受雷击的设备进行停电处理；（3）组织人员疏散，确保员工生命安全；（4）对事故现场进行处置，防止次生灾害发生。
4.4 应急防雷行动结束后，应急指挥部组织相关部门对应急行动进行总结评估，提出改进措施，完善应急预案。
5. 培训和演练5.1 定期组织应急防雷行动培训，提高员工的应急防雷意识和能力。
5.2 定期开展应急防雷演练，检验应急响应流程和防雷设施的运行效果。
6. 资料和档案管理6.1 建立应急防雷资料档案，包括应急预案、预警信息、应急行动记录等。
6.2 定期对应急防雷资料进行更新和归档，确保资料的完整性和准确性。
7. 附则7.1 本手册自发布之日起实施。
7.2 本手册的解释权归企业应急指挥部。

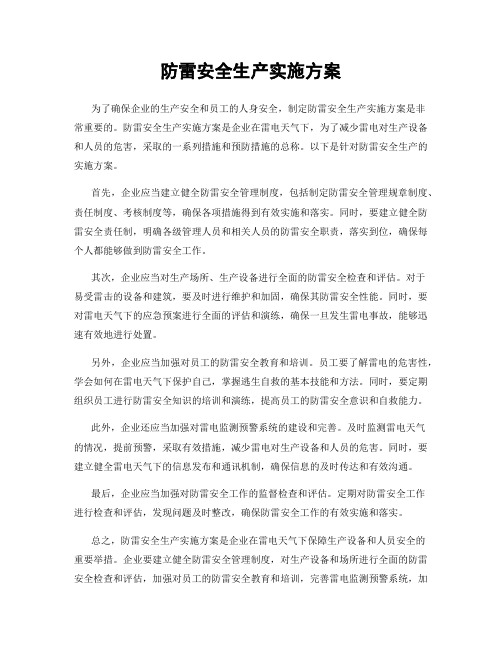

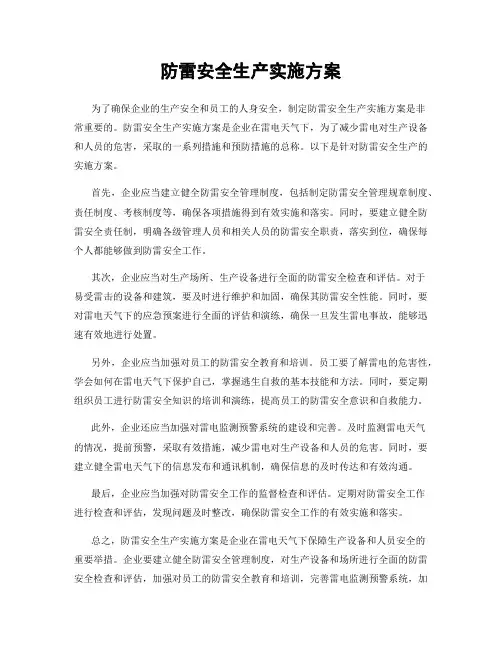

防雷安全生产实施方案为了确保企业的生产安全和员工的人身安全，制定防雷安全生产实施方案是非常重要的。
防雷安全生产实施方案是企业在雷电天气下，为了减少雷电对生产设备和人员的危害，采取的一系列措施和预防措施的总称。
以下是针对防雷安全生产的实施方案。
首先，企业应当建立健全防雷安全管理制度，包括制定防雷安全管理规章制度、责任制度、考核制度等，确保各项措施得到有效实施和落实。
同时，要建立健全防雷安全责任制，明确各级管理人员和相关人员的防雷安全职责，落实到位，确保每个人都能够做到防雷安全工作。
其次，企业应当对生产场所、生产设备进行全面的防雷安全检查和评估。
对于易受雷击的设备和建筑，要及时进行维护和加固，确保其防雷安全性能。
同时，要对雷电天气下的应急预案进行全面的评估和演练，确保一旦发生雷电事故，能够迅速有效地进行处置。
另外，企业应当加强对员工的防雷安全教育和培训。
员工要了解雷电的危害性，学会如何在雷电天气下保护自己，掌握逃生自救的基本技能和方法。
同时，要定期组织员工进行防雷安全知识的培训和演练，提高员工的防雷安全意识和自救能力。
此外，企业还应当加强对雷电监测预警系统的建设和完善。
及时监测雷电天气的情况，提前预警，采取有效措施，减少雷电对生产设备和人员的危害。
同时，要建立健全雷电天气下的信息发布和通讯机制，确保信息的及时传达和有效沟通。
最后，企业应当加强对防雷安全工作的监督检查和评估。
定期对防雷安全工作进行检查和评估，发现问题及时整改，确保防雷安全工作的有效实施和落实。
总之，防雷安全生产实施方案是企业在雷电天气下保障生产设备和人员安全的重要举措。
企业要建立健全防雷安全管理制度，对生产设备和场所进行全面的防雷安全检查和评估，加强对员工的防雷安全教育和培训，完善雷电监测预警系统，加强对防雷安全工作的监督检查和评估。
只有做好这些工作，才能有效地保障企业的生产安全和员工的人身安全。
第1篇一、工程背景随着我国工业的快速发展，工厂企业对防雷设施的需求日益增加。
为了确保工厂内人员和设备的安全，防止雷击事故的发生，特制定本防雷工程施工方案。
二、工程目标1. 确保工厂防雷设施符合国家相关标准和规范要求。
2. 保障工厂内人员和设备的安全，降低雷击事故的发生概率。
3. 提高工厂的防雷能力，减少雷击造成的经济损失。
三、工程内容1. 雷电防护系统设计（1）根据工厂地理位置、建筑物高度、周边环境等因素，进行防雷等级的确定。
（2）设计防雷接地系统，包括接地体、接地线、接地网等。
（3）设计防雷屏蔽系统，包括避雷针、避雷带、避雷网等。
（4）设计防雷引下线系统，确保雷电流顺利导入大地。
2. 防雷接地系统施工（1）选择合适的接地体材料，如角钢、钢管、铜管等。
（2）根据设计要求，挖掘接地沟，安装接地体。
（3）连接接地线，确保接地电阻符合设计要求。
（4）对接地系统进行测试，确保其可靠性。
3. 防雷屏蔽系统施工（1）根据设计要求，安装避雷针、避雷带、避雷网等。
（2）确保避雷针、避雷带、避雷网等部件的安装位置和高度符合设计要求。
（3）对避雷针、避雷带、避雷网等部件进行测试，确保其性能。
4. 防雷引下线系统施工（1）根据设计要求，安装防雷引下线。
（2）确保防雷引下线的安装位置和高度符合设计要求。
（3）对接地系统进行测试，确保其可靠性。
四、施工步骤1. 施工准备（1）收集工厂相关资料，了解工厂的地理位置、建筑物高度、周边环境等信息。
（2）组织施工队伍，进行技术交底，明确施工要求。
（3）准备施工所需的材料、设备、工具等。
2. 施工实施（1）按照设计要求，进行防雷接地系统、防雷屏蔽系统、防雷引下线系统的施工。
（2）确保施工过程中的安全措施得到落实。
（3）对施工过程中的问题进行及时处理。
3. 施工验收（1）对施工完成的防雷设施进行验收，确保其符合设计要求。
（2）对接地系统、防雷屏蔽系统、防雷引下线系统进行测试，确保其可靠性。

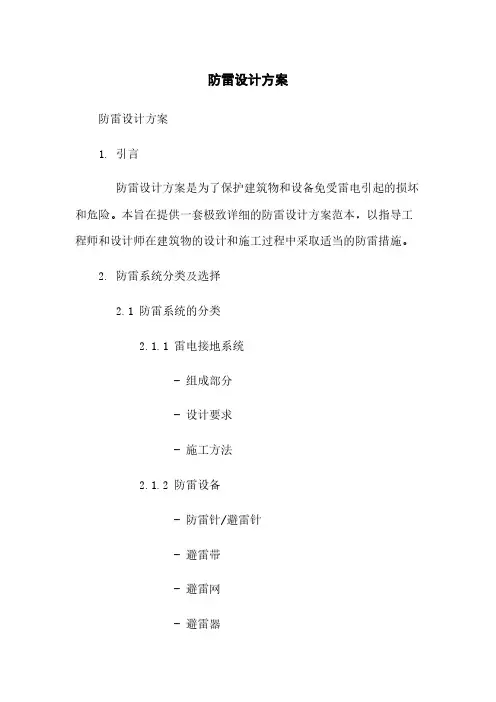

防雷设计方案防雷设计方案1. 引言防雷设计方案是为了保护建筑物和设备免受雷电引起的损坏和危险。
本旨在提供一套极致详细的防雷设计方案范本，以指导工程师和设计师在建筑物的设计和施工过程中采取适当的防雷措施。
2. 防雷系统分类及选择2.1 防雷系统的分类2.1.1 雷电接地系统- 组成部分- 设计要求- 施工方法2.1.2 防雷设备- 防雷针/避雷针- 避雷带- 避雷网- 避雷器2.1.3 避雷组件- 避雷接地体- 避雷带连接件- 避雷器引下线- 避雷器接地线2.2 防雷系统的选择2.2.1 根据建筑物类型选择适当的防雷系统2.2.2 根据建筑物的高度和面积确定防雷设备的数量和布局2.2.3 根据周围环境和气象条件选择合适的防雷材料和设备3. 防雷系统设计3.1 防雷系统设计流程3.1.1 收集相关资料和数据3.1.2 分析建筑物的结构和特点3.1.3 确定雷电冲击区域3.1.4 设计雷电接地系统3.1.5 设计防雷设备的类型和数量3.1.6 绘制防雷系统设计图纸3.2 雷电冲击气象条件考虑3.2.1 气象条件的统计分析3.2.2 雷电密度和雷电流量的估算3.2.3 雷电波形和时间特性的分析3.3 雷电冲击对建筑物造成的危害3.3.1 直击雷电造成的物理损伤3.3.2 雷电感应效应引起的电磁干扰3.3.3 雷电冲击引起的火灾和爆炸危险4. 防雷系统施工与验收4.1 施工组织和施工顺序4.1.1 施工组织设计4.1.2 施工顺序安排4.2 施工现场的技术要求4.2.1 施工基准的确定和测量4.2.2 施工材料和设备的检验4.2.3 施工现场安全措施4.3 防雷系统的验收标准4.3.1 防雷系统设备和材料的验收4.3.2 防雷系统施工质量的验收5. 罗列出本所涉及附件如下：- 防雷系统设计图纸- 防雷系统施工方案- 防雷系统验收报告6. 罗列出本所涉及的法律名词及注释：- 雷电接地：指将建筑物或设备与地面之间的电位维持在安全标准以下，以保护人员和设备免受雷电的侵害。
一、编制依据为贯彻落实《中华人民共和国气象法》、《中华人民共和国安全生产法》等法律法规，加强企业防雷减灾工作，保障企业员工生命财产安全，特制定本预案。
二、适用范围本预案适用于本企业范围内可能发生的雷电灾害应急预防和处置工作。
三、组织机构及职责1. 成立企业防雷减灾领导小组，负责本预案的组织实施和监督管理工作。
2. 领导小组下设办公室，负责日常工作。
3. 各部门、车间、班组应明确责任人，落实防雷减灾措施。
四、防雷减灾措施1. 雷电预警（1）密切关注气象部门发布的雷电预警信息，及时采取预防措施。
（2）在雷电预警期间，加强值班巡逻，确保企业安全。
2. 避雷设施（1）对现有避雷设施进行检查、维护，确保其有效运行。
（2）根据企业实际情况，增设必要的避雷设施，如避雷针、避雷带等。
3. 人员疏散（1）在雷电预警期间，加强员工防雷安全教育，提高员工防雷意识。
（2）一旦发生雷电灾害，立即启动应急预案，组织人员疏散至安全地带。
4. 供电设施（1）检查企业供电设施，确保其防雷措施到位。
（2）在雷电预警期间，加强供电设施巡查，防止雷击事故发生。
5. 通讯设施（1）检查企业通讯设施，确保其防雷措施到位。
（2）在雷电预警期间，加强通讯设施巡查，确保通讯畅通。
五、应急响应1. 雷电预警期间，各部门、车间、班组应按照预案要求，加强防雷减灾工作。
2. 一旦发生雷电灾害，立即启动应急预案，采取以下措施：（1）组织人员疏散至安全地带。
（2）及时报告上级部门，请求支援。
（3）对受灾区域进行现场勘查，评估损失情况。
（4）组织抢险救援，尽快恢复生产、生活秩序。
六、预案实施与修订1. 本预案由企业防雷减灾领导小组负责组织实施。
2. 本预案自发布之日起实施，如遇特殊情况，可进行修订。
3. 各部门、车间、班组应认真学习本预案，确保预案有效实施。
本预案旨在提高企业防雷减灾能力，保障企业员工生命财产安全。
各部门、车间、班组应高度重视，切实履行职责，共同做好防雷减灾工作。

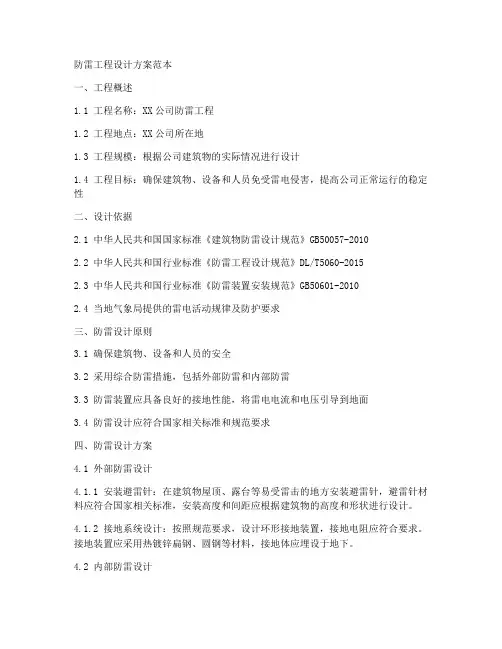

防雷工程设计方案范本一、工程概述1.1 工程名称：XX公司防雷工程1.2 工程地点：XX公司所在地1.3 工程规模：根据公司建筑物的实际情况进行设计1.4 工程目标：确保建筑物、设备和人员免受雷电侵害，提高公司正常运行的稳定性二、设计依据2.1 中华人民共和国国家标准《建筑物防雷设计规范》GB50057-20102.2 中华人民共和国行业标准《防雷工程设计规范》DL/T5060-20152.3 中华人民共和国行业标准《防雷装置安装规范》GB50601-20102.4 当地气象局提供的雷电活动规律及防护要求三、防雷设计原则3.1 确保建筑物、设备和人员的安全3.2 采用综合防雷措施，包括外部防雷和内部防雷3.3 防雷装置应具备良好的接地性能，将雷电电流和电压引导到地面3.4 防雷设计应符合国家相关标准和规范要求四、防雷设计方案4.1 外部防雷设计4.1.1 安装避雷针：在建筑物屋顶、露台等易受雷击的地方安装避雷针，避雷针材料应符合国家相关标准，安装高度和间距应根据建筑物的高度和形状进行设计。
4.1.2 接地系统设计：按照规范要求，设计环形接地装置，接地电阻应符合要求。
接地装置应采用热镀锌扁钢、圆钢等材料，接地体应埋设于地下。
4.2 内部防雷设计4.2.1 防雷等电位连接：将建筑物内的设备、金属物体、管道等与接地系统进行等电位连接，以减小雷电电压和电流对内部设备的影响。
4.2.2 防雷器安装：在建筑物内的重要设备、线路入口处安装防雷器，防止雷电波侵入。
防雷器应选择符合国家相关标准的合格产品。
4.2.3 电源线路保护：对电源线路进行保护，采用铠装电缆、金属管等材料进行屏蔽，减小雷电对电源线路的影响。
4.2.4 信号线路保护：对信号线路进行保护，采用屏蔽线、金属管等材料进行屏蔽，减小雷电对信号线路的影响。
五、施工及验收5.1 施工过程中应严格按照设计方案进行施工，确保施工质量。
5.2 施工完成后，应进行验收，验收内容包括接地电阻测试、防雷设备功能测试等。
防雷设计方案引言随着电子技术的飞速发展，雷电对建筑物和电子设备造成的威胁日益增加。
一个完善的防雷设计方案对于保护人员安全、减少财产损失具有重要意义。
本文档旨在提供一个综合性的防雷设计方案，以供参考和实施。
一、防雷设计原则1.1 安全优先防雷设计应以人员安全为首要目标，确保在雷电发生时，能够有效保护建筑物内外的人员安全。
1.2 全面防护防雷设计应涵盖直接雷击、间接雷击以及雷电电磁脉冲等多方面的防护，实现全面防护。
1.3 经济合理在满足安全防护要求的前提下，防雷设计应考虑经济性，避免不必要的过度投资。
二、防雷系统组成2.1 外部防雷系统外部防雷系统主要由接闪器（避雷针、避雷带）、引下线和接地装置组成，用于引导雷电流入地。
2.2 内部防雷系统内部防雷系统主要包括等电位连接、电涌保护器（SPD）、屏蔽措施等，用于保护建筑物内部的电子设备。
2.3 接地系统良好的接地系统是防雷设计的关键，应确保所有防雷设施有效接地。
三、防雷设计要点3.1 接闪器设计接闪器应根据建筑物的几何形状、高度等因素合理布置，以最大范围覆盖保护区域。
3.2 引下线设计引下线应选择耐腐蚀、导电性能好的材料，且应尽可能短而直，减少雷电流过时的电压降。
3.3 接地装置设计接地装置应根据地质条件设计，确保足够的接地电阻，一般要求不大于10欧姆。
3.4 等电位连接建筑物内的所有金属构件、电缆桥架、金属管道等应进行等电位连接，避免雷电引起的电位差。
3.5 电涌保护器（SPD）配置在电源线路、信号线路上安装合适的SPD，以保护电子设备免受雷电电磁脉冲的损害。
3.6 屏蔽与隔离对于敏感的电子设备，应采取屏蔽和隔离措施，减少雷电电磁脉冲的影响。
四、防雷设计实施4.1 设计阶段在建筑设计初期，就应将防雷设计考虑在内，避免后期改造带来的不便和成本增加。
4.2 施工阶段施工过程中应严格按照设计图纸和相关规范进行，确保防雷设施的正确安装。
4.3 验收阶段工程竣工后，应进行专业的防雷检测和验收，确保防雷系统的有效性。

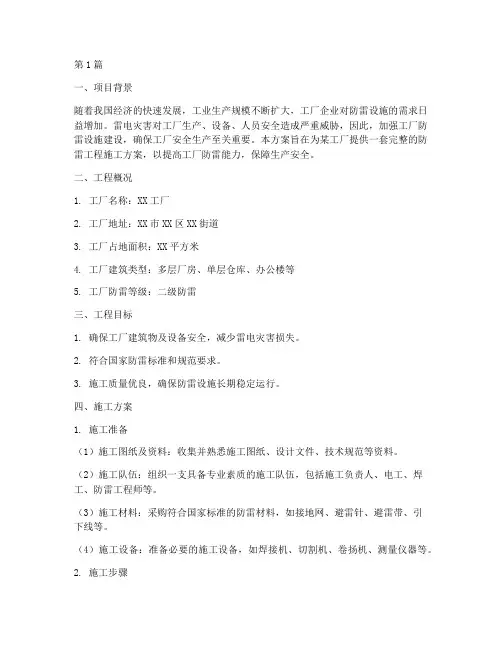

第1篇一、项目背景随着我国经济的快速发展，工业生产规模不断扩大，工厂企业对防雷设施的需求日益增加。
雷电灾害对工厂生产、设备、人员安全造成严重威胁，因此，加强工厂防雷设施建设，确保工厂安全生产至关重要。
本方案旨在为某工厂提供一套完整的防雷工程施工方案，以提高工厂防雷能力，保障生产安全。
二、工程概况1. 工厂名称：XX工厂2. 工厂地址：XX市XX区XX街道3. 工厂占地面积：XX平方米4. 工厂建筑类型：多层厂房、单层仓库、办公楼等5. 工厂防雷等级：二级防雷三、工程目标1. 确保工厂建筑物及设备安全，减少雷电灾害损失。
2. 符合国家防雷标准和规范要求。
3. 施工质量优良，确保防雷设施长期稳定运行。
四、施工方案1. 施工准备（1）施工图纸及资料：收集并熟悉施工图纸、设计文件、技术规范等资料。
（2）施工队伍：组织一支具备专业素质的施工队伍，包括施工负责人、电工、焊工、防雷工程师等。
（3）施工材料：采购符合国家标准的防雷材料，如接地网、避雷针、避雷带、引下线等。
（4）施工设备：准备必要的施工设备，如焊接机、切割机、卷扬机、测量仪器等。
2. 施工步骤（1）接地系统施工1）确定接地网位置，根据土壤电阻率选择合适的接地材料。
2）挖掘接地沟，确保接地沟深度符合设计要求。
3）铺设接地网，确保接地网连接紧密，无断裂、锈蚀等现象。
4）焊接接地网与接地体，确保焊接质量。
5）测试接地电阻，确保接地电阻符合设计要求。
（2）避雷针、避雷带施工1）根据建筑物高度和防雷等级，确定避雷针和避雷带的位置。
2）焊接避雷针和避雷带，确保焊接质量。
3）将避雷针和避雷带与接地网连接，确保连接紧密。
4）测试避雷针和避雷带的接地电阻，确保符合设计要求。
（3）引下线施工1）确定引下线位置，确保引下线与接地网连接紧密。
2）焊接引下线，确保焊接质量。
3）测试引下线的接地电阻，确保符合设计要求。
（4）建筑物防雷设施施工1）根据建筑物类型，选择合适的防雷设施，如避雷针、避雷带、引下线等。

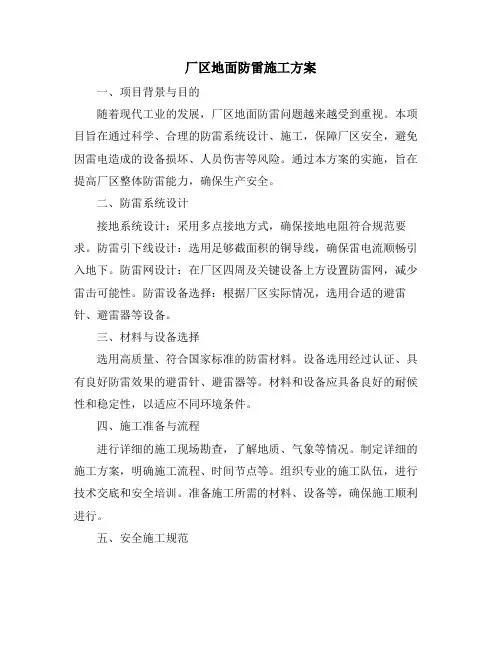

厂区地面防雷施工方案一、项目背景与目的随着现代工业的发展，厂区地面防雷问题越来越受到重视。
本项目旨在通过科学、合理的防雷系统设计、施工，保障厂区安全，避免因雷电造成的设备损坏、人员伤害等风险。
通过本方案的实施，旨在提高厂区整体防雷能力，确保生产安全。
二、防雷系统设计接地系统设计：采用多点接地方式，确保接地电阻符合规范要求。
防雷引下线设计：选用足够截面积的铜导线，确保雷电流顺畅引入地下。
防雷网设计：在厂区四周及关键设备上方设置防雷网，减少雷击可能性。
防雷设备选择：根据厂区实际情况，选用合适的避雷针、避雷器等设备。
三、材料与设备选择选用高质量、符合国家标准的防雷材料。
设备选用经过认证、具有良好防雷效果的避雷针、避雷器等。
材料和设备应具备良好的耐候性和稳定性，以适应不同环境条件。
四、施工准备与流程进行详细的施工现场勘查，了解地质、气象等情况。
制定详细的施工方案，明确施工流程、时间节点等。
组织专业的施工队伍，进行技术交底和安全培训。
准备施工所需的材料、设备等，确保施工顺利进行。
五、安全施工规范施工现场应设置明显的安全警示标志，确保人员安全。
施工人员应佩戴安全帽、绝缘手套等防护用品。
施工过程中应严格遵守安全操作规程，确保施工安全。
六、质量检测与验收对施工过程中的质量进行严格控制，确保施工质量符合要求。
施工完成后进行全面的质量检测，确保防雷系统性能达标。
组织专业人员进行验收，确保防雷系统符合设计要求。
七、后期维护与管理建立完善的防雷系统维护管理制度，定期进行巡检和维护。
对防雷设备进行定期检测，确保其处于良好工作状态。
对发现的问题及时进行整改，确保防雷系统的可靠性和有效性。
八、施工图纸与附件提供详细的施工图纸，包括接地系统图、防雷网布置图等。
提供相关附件清单，包括材料清单、设备清单等。
图纸和附件应清晰、准确，方便施工单位进行施工。
通过上述方案的实施，可以有效提高厂区地面的防雷能力，保障生产安全。
同时，通过后期维护与管理，可以确保防雷系统的长期稳定运行。

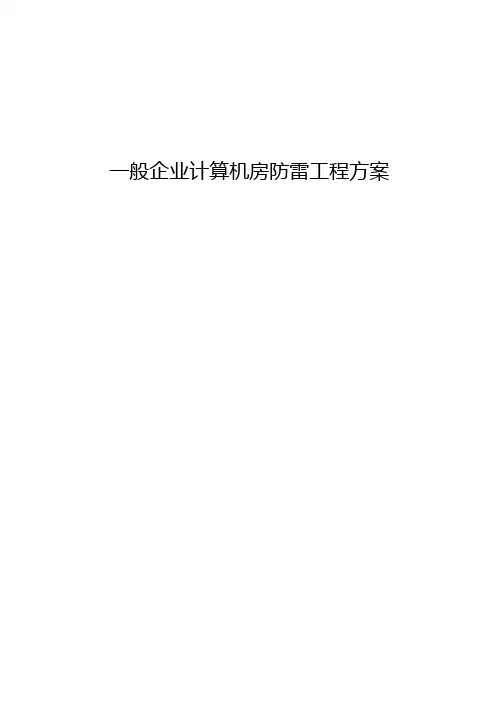

一般企业计算机房防雷工程方案目录一、前言二、总则三、防雷工程四、维护与保修五、施工与验收六、防雷器清单一、前言目前各种建筑大楼大多数仍采用避雷针（带）保护建筑物的安全，经多年使用避雷针（带）防止直击雷害，不但是行之有效的方法，而且是非常经济的措施。
但是，随着现代电子技术的不断发展，精密电子设备被广泛应用在各行业的计算机、通信网络的运行系统中。
这些高精度的微电子计算机设备置大量的CMOS半导体集成模块，导致过压、过流保护能力极其脆弱。
（美国通用研究公司提供磁场脉冲超过0.07高斯，就可引起计算失效；磁场脉冲超过2.4高斯就可以引起集成电路永久性损坏。
）无法保证在特定的空间遭受雷击时仍能安全运行。
本方案制定的目的是考虑大楼实际环境因素和用户实际需要而作出一套比较完整而易于操作的防雷设计及安装技术的防雷方案，从而达到整个计算机房设备系统安全地运行。
据本中心项目经理胡建华先生于1999年3月23日（星期二中午）实地勘察该大楼的外部建筑体及二层计算机房、十层弱电室微波转接器后，建议在上述计算机房和弱电室安装优质电源、通讯网络防雷器。
详见附页防雷器配置图。
二、总则2．1依据国际电工委员会IEC标准、德国VDE和中国GB标准与规的要求，该计算机房系统包括电脑网络、微波通信设备、不间断供电电源和空调设备等装置设计防雷方案。
2．2 IEC1312〈雷电电磁脉冲的防护〉本标准为建筑物或建筑物顶部信息系统有效的雷电防护系统的设计、安装、检查、维护；并对装有这系统（如电子系统）的建筑物评估LEMP屏蔽措施的效率的方法。
针对现有的防雷器（SPP）应用在防雷区概念安装上提出相关的要求。
2．3IEC 61643 〈SPD电源防雷器〉本标准对电源防雷器用于交直流电源电路和设备上，额定电压在1000ac或1500dc。
电源防雷器分级分类测试和应用。
2．4IEC 61644 〈SPD 通讯网络防雷器〉本标准对通讯网络防雷器用于通信信号网络系统，这类防雷器置过压过流元器件，额定电压在1000ac或1500dc。
亠般企业计算机房防雷工程方案四、五、八、.、八、一刖吞总则防雷工程维护与保修施工与验收防雷器清单目录、前言目前各种建筑大楼大多数仍采用避雷针（带）保护建筑物的安全，经多年使用避雷针（带）防止直击雷害，不但是行之有效的方法，而且是非常经济的措施。
但是，随着现代电子技术的不断发展，精密电子设备被广泛应用在各行业的计算机、通信网络的运行系统中。
这些高精度的微电子计算机设备内置大量的CMOS 半导体集成模块，导致过压、过流保护能力极其脆弱。
（美国通用研究公司提供磁场脉冲超过0.07高斯，就可引起计算失效；磁场脉冲超过 2.4 高斯就可以引起集成电路永久性损坏。
）无法保证在特定的空间遭受雷击时仍能安全运行。
本方案制定的目的是考虑大楼实际环境因素和用户实际需要而作出一套比较完整而易于操作的防雷设计及安装技术的防雷方案，从而达到整个计算机房设备系统安全地运行。
据本中心项目经理胡建华先生于1999年3月23日（星期二中午）实地勘察该大楼的外部建筑体及二层计算机房、十层弱电室微波转接器后，建议在上述计算机房和弱电室安装优质电源、通讯网络防雷器。
详见附页防雷器配置图。
二、总则2．1 依据国际电工委员会IEC 标准、德国VDE 和中国GB 标准与规范的要求，该计算机房系统包括电脑网络、微波通信设备、不间断供电电源和空调设备等装置设计防2. 2IEC1312〈雷电电磁脉冲的防护〉本标准为建筑物内或建筑物顶部信息系统有效的雷电防护系统的设计、安装、检查、维护；并对装有这系统（如电子系统）的建筑物评估LEMP 屏蔽措施的效率的方法。
针对现有的防雷器（SPP）应用在防雷区概念安装上提出相关的要求。
2. 3 IEC 61643 〈SPD 电源防雷器〉本标准对电源防雷器用于交直流电源电路和设备上，额定电压在1000ac或1500dc。
电源防雷器分级分类测试和应用。
2. 4 IEC 61644 〈SPD 通讯网络防雷器〉本标准对通讯网络防雷器用于通信信号网络系统，这类防雷器内置过压过流元器件，额定电压在1000ac或1500dco电源防雷器分级分类测试和应用。
2. 5 VDE0675〈过电压保护器〉过电压放电保护器（电源防雷器）适用于额定交直流电压在100V 至1000V 范围内之供电配电系统，对应于防雷器作出分级分类要求。
2. 6 GB50057-94〈建筑物防雷设计规范〉为使建筑物防雷设计因地制宜的采用防雷措施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠，技术先进，经济合理。
本规范不适用于天线塔，共用天线电视接收系统，化工厂户外装置的防雷设计。
2. 7 GB50174-93〈计算机房防雷设计规范〉本规范适用于陆地上新建、该建和扩建的主机房建筑面积大于或等于140M2的电子计算机机房的设计。
而本规范不适用于工业控制用计算机房和微型计算机机房。
为了使电子计算机机房确保电脑网络系统稳定可靠运行和保障机房安全使用，应符合现行有关标准规范的规定。
三、防雷工程雷电过电压对大楼内部电子设备的损害主要有以下三个途径进入而损害：一、直击雷经过接闪器（如避雷针（带））而直放入地，导致地网地电位上升，高电压由设备接地线引入电子设备造成地电位反击。
二、雷电流沿引下线入地时，在引下线周围产生磁场，引下线周围的各种金属管（线）上经感应而产生过电压。
三、进出大楼或机房的电源线和通信线等在大楼外受直击雷或感应雷而加载的雷电压及过电流沿线窜入，入侵电子设备。
因此，我们对以上三种途径对整个入侵的雷电压及过电流进行防护。
A 、大楼通过建筑物主钢筋，上端与接闪器，下端与地网连接，中间与各层均压网或环形均压带连接，对进入建筑物的各种金属管线实施均压等电位连接，具有特殊要求的各种不同地线进行等电位处理。
这样就形成一个法拉第笼式接地系统。
它是消除地电位反击有效的措施。
应符合下列要求：1、安装的避雷针或架空避雷线（网）应使被保护的建筑物及风帽、放散管等突出屋面的物体均处于接闪器保护范围内。
架空避雷网的网格尺寸不应大于5M*5M 或6M*4M 。
2、所有避雷针应采用避雷带互相连接。
3、建筑物应装设均压环。
4、防直击雷的接地装置应围绕建筑物敷设成环型接地体，每根引下线的冲击接地电阻不应大于10Q OB、机房内通信电缆以及地线的布放和连接通过模拟不同的布线、屏蔽和接地方式时，空间电磁场对通信线路的电磁感应影响情况试验，对计算机通信网络系统在建筑物楼内的布线和接地方式有如下结论：一、通信电缆以及地线的布放应尽量集中在建筑物的中部。
二、通信电缆线槽以及地线线槽的布放应尽量避免紧靠建筑物立柱或横梁并沿建筑物立柱或横梁布线较长的距离，通信电缆线槽以及地线线槽的设计应尽可能位于距离建筑物立柱或横梁较远的位置。
C、根据雷电保护区的划分要求，建筑物大楼外部是直接雷的区域，在这个区域内的设备最容易遭受损害，危险性最高，是暴露区，为0 区;建筑物内部及计算机房所处的位置为非暴露区,可将其分为 1 区、 2 区，越往内部，危险程度越低，雷电过电压对内部电子设备的损害主要是沿线路引入。
保护区的界面通过外部的防雷系统、建筑物的钢筋混凝土及金属外壳等构成的屏蔽层而形成。
电气通道以及金属管则通过这些界面，穿过各级雷电保护区的金属构件必须在每一穿过点做等电位连接。
进入建筑物大楼的电源线和通讯线应在LPZ o与LPZ i、LPZ i与LPZ2区交界处，以及终端设备的前端根据IEC1312――雷电电磁脉冲防护标准，安装上OBO之不同类别的电源类SPD，以及通讯网络类SPD。
（SPD瞬态过电压保护器），SPD是用以防护电子设备遭受雷电闪击及其它干扰造成的传导电涌过电压的有效手段。
选用和使用SPD 注意事项：应在不同使用范围内选用不同性能的SPD。
在选用电源SPD时要考虑供电系统的形式、额定电压等因素。
LPZ o与LPZ i区交界处的SPD必须是经过10/350us波形冲击试验达标的产品。
对于信号SPD在选型时应考虑SPD与电子设备的相容性。
SPD 保护必须是多级的，例如对大楼电子设备电源部分雷电保护而言，至少应采取泄流型SPD 与限压型SPD 前后两级进行保护。
为各级SPD 之间做到有效配合，当两级SPD之间电源线或通讯线距离未达规定要求时，应在两级SPD之间采用适当退耦措施。
对于无人值守场合，可选用0B0之带有遥信触点的电源SPD；对于有人值守场合，可选用0B0之带有声光报警之电源SPD，所有0B0电源防雷器都具有老化显示。
信号SPD 应满足信号传输带率、工作电平、网络类型的需要，同时接口应与被保护设备兼容。
信号SPD 由于串接在线路中，在选用时应选用插入损耗较小的SPD。
在选用SPD 时，应让0B0 指定供应商提供相关SPD 技术参数资料。
正确的安装才能达到预期的效果。
SPD的安装应严格依据厂方提供的安装要求进行安装。
根据GB50174-93 标准要求，电子计算机机房接地装置应满足下列接地要求：交流工作接地，接地电阻不大于4 欧姆；安全保护接地，接地电阻不大于 4 欧姆；直流工作接地，接地电阻应按计算机系统具体要求确定；防雷接地，接地应接现行国标50057<<建筑物防雷设计规范>>执行。
交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地共用一组接地装置时，其接地电阻按其中最小值确定；若防雷接地单独设置接地装置时，其余三种接地共用一组接地装置，其接地电阻不大于其中最小值，并应采用0B0 之防地电位反击的等电位连接保护器。
卫星接收机高频电缆在进入机房前其金属屏蔽外皮，至少有二处与避雷设备引下线连接。
四、维护与保修每年雷雨季节前应对接地系统进行检查和维护。
主要检查连接处是否紧固、接触是否良好、接地引下线有无锈蚀、接地体附近地面有无异常，必要时应挖开地面抽查地下隐蔽部分锈蚀情况，如果发现问题应及时处理。
接地网的接地电阻应每年进行一次测量。
每年雷雨季节前应对运行中的0B0 防雷器利用0B0 元件老化测试仪进行一次检测，雷雨季节中要加强外观巡视，发现0B0 防雷模块显示窗口出现红色及时处理。
设备遭受雷击后应对损坏情况进行调查分析，调查分析内容主要包括：各种电气绝缘部分有无击穿闪络的痕迹，有无烧焦气味，设备元件损坏部位。
0B0 防雷器损坏情况，利用0B0 元件老化测试仪，测试元件老化或损坏情况。
安装0B0 峰值电流记录卡，记录测量数据，寄回0B0 客户服务中心，量度峰值电流数据加以记录存档。
了解雷害事故地点附近的情况，分析附近地质、地形和周围环境特点及当时的气象情况。
保留雷击损坏部件，对现场进行拍照或录像，做好各种记录。
根据上述调查情况，组织有关专家分析，写出调查分析报告及改进措施。
由德国0B0 公司提供的防雷器具有五年品质保证期。
五、竣工与验收防雷工程施工单位须按设计要求精心施工，工程建设管理部门应有专人负责监督于隐蔽工程应实行随工验收，重要部位应进行拍照和专用设备项记录。
设计资料和施工记录应由相应的防雷主管部门妥善存档备查。
通信站应备有本站防雷设计资料。
工程竣工时，应由通信工程建设管理部门组织验收，通信运行部门和防雷专责工程参加。
避雷装置设施检测报告表监督人员: 检测人员: 单位核对:防雷工程验收报告表第一部工程项目资料1.1甲方名称：_____________________________________________________1.2安装地点：____________________________________________________1.3 施工单位：_____________________________________________________1.4监督人员：_____________________________________________________1.5验收人员：_____________________________________________________1.6完工日期：_____________________________________________________第二部对安装、检查及测试方面的证明2.1本单位________________ 受委托承接上述工程的施工，现按照中华人民共和国国家标准GB50057-94建筑物防雷设计规范施工。
2.2本单位已于19 _____ 年 ____ 月 _____ 日安装完成接地系统和电源、通讯、网络防雷系统。
2.3本单位已于19 _____ 年 ____ 月 _____ 日检查所指的安装工程，而且运作政党和操作安全。
2.4本工程项目已于19—年_____ 月 _____ 日经监督人员进行测试，并确认此测试符合国家标准要求。
